简易内阻测试电路2

*发表于：2019-5-15 08:46:37* 2619 · 发表于：2019-5-15 08:46:37

您需要登录才可以下载或查看，没有账号？立即注册

x

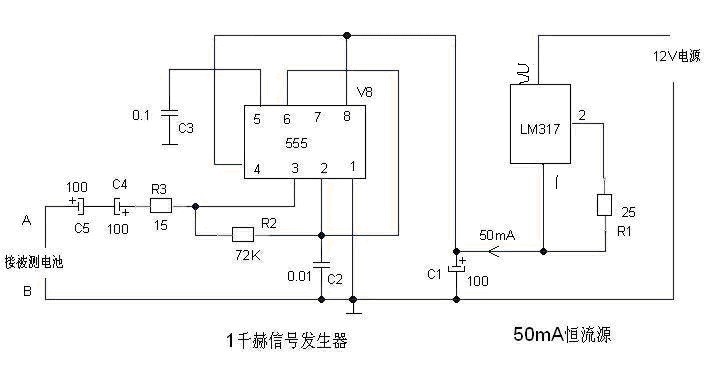

哈哈，先上电路图

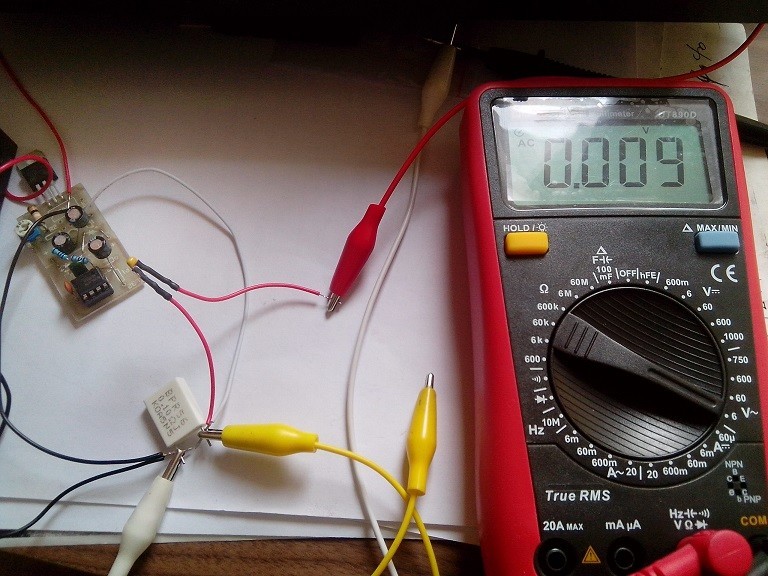

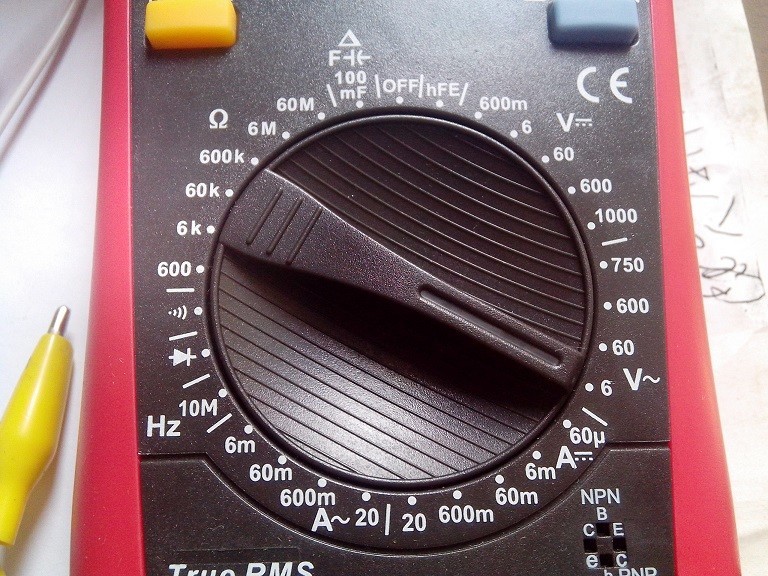

换个表试试

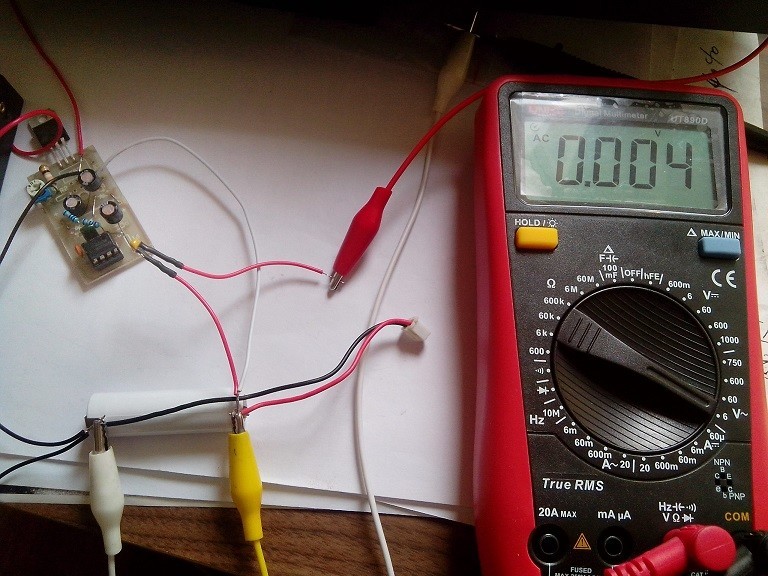

这回可以测出两个并联电阻阻值了，原来是表的问题

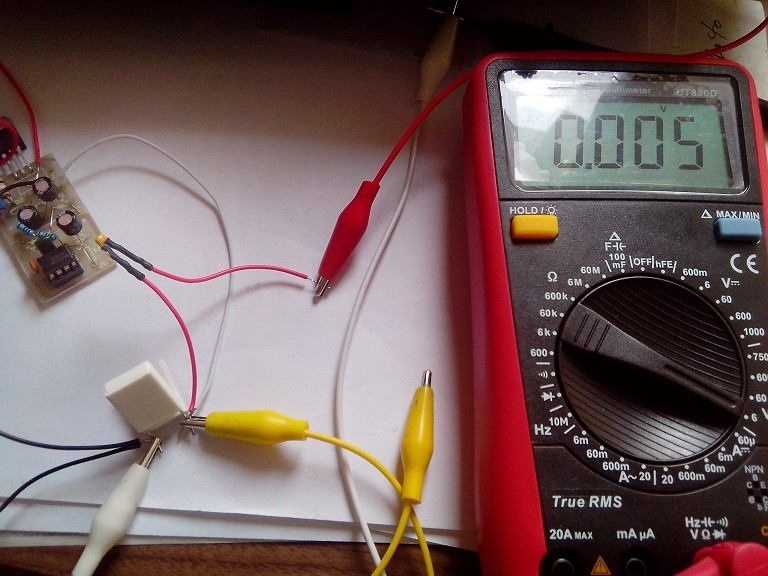

这个镍铬电池内阻40毫欧

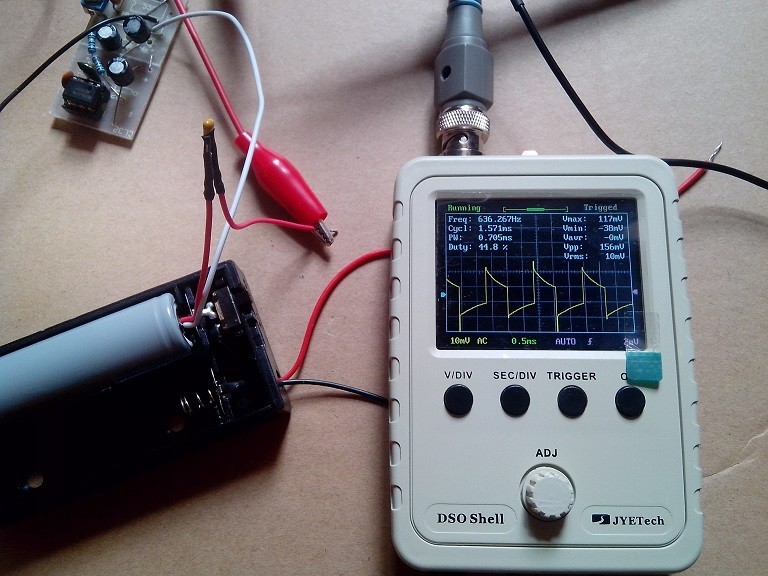

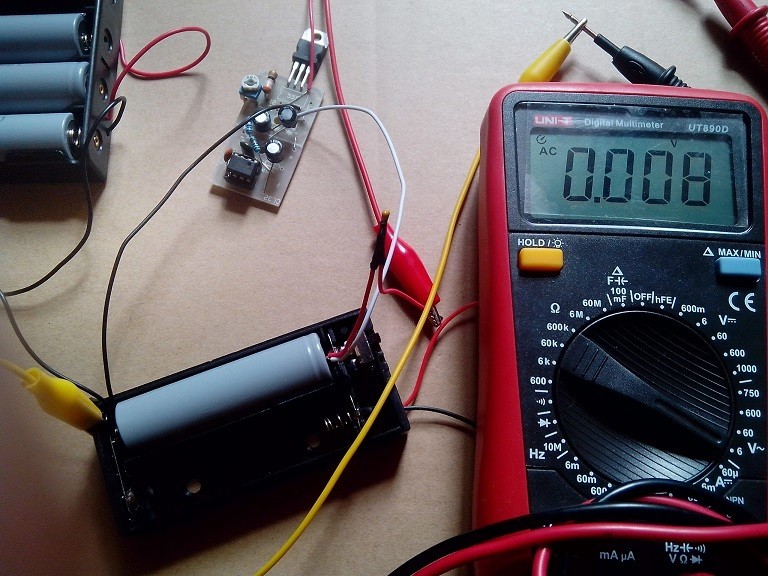

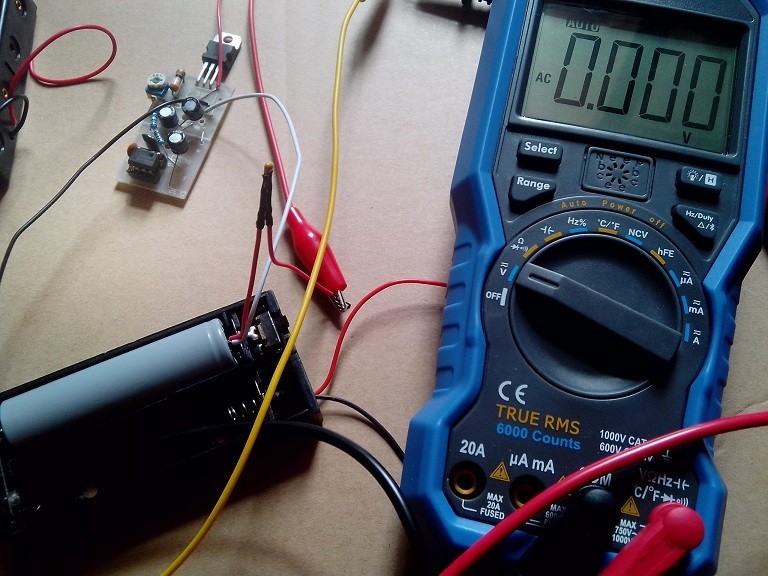

看看这个锂电

比镍铬电池大啊？

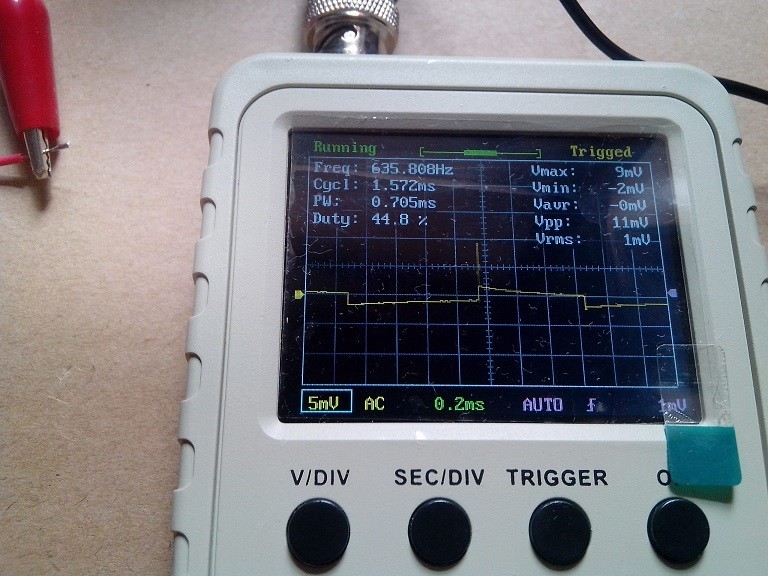

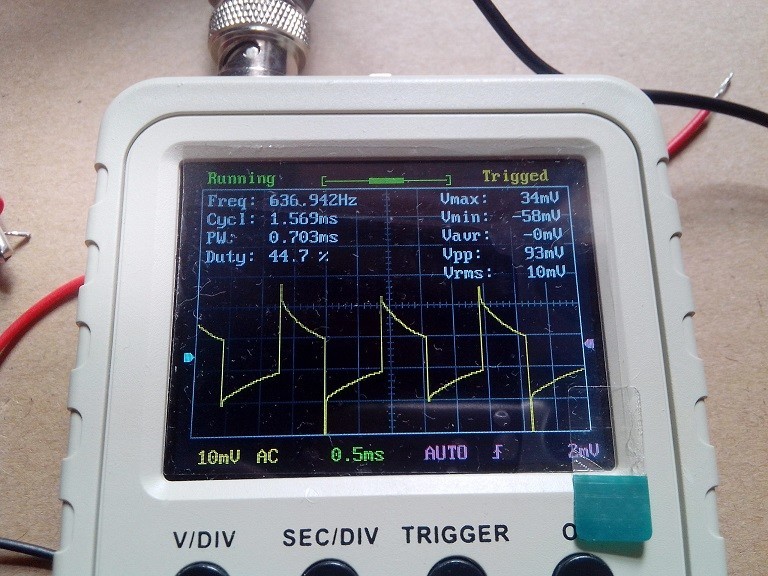

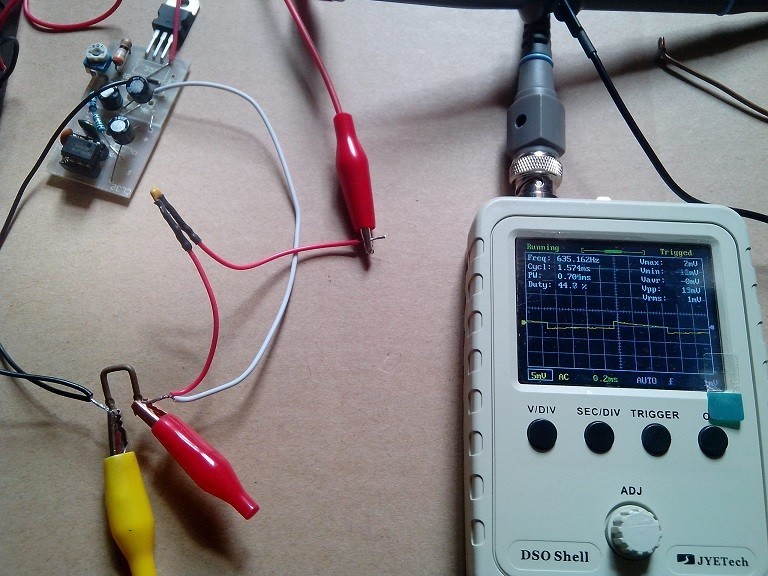

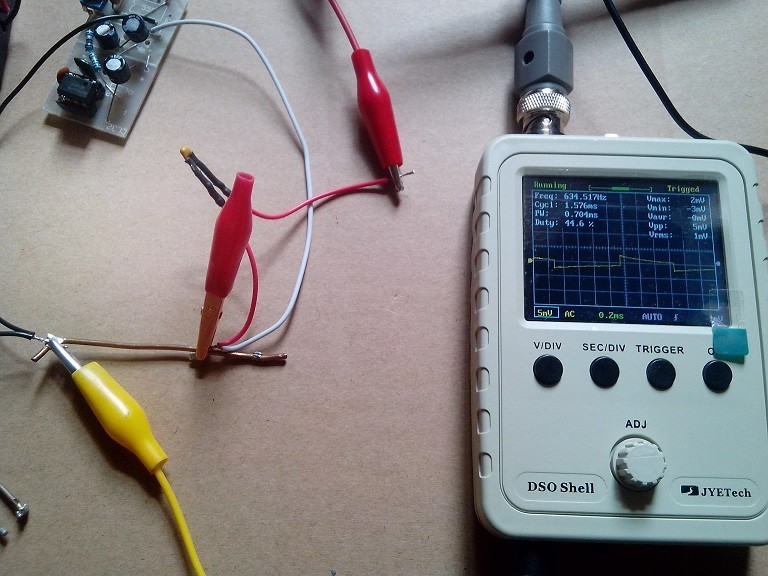

看看测试波形

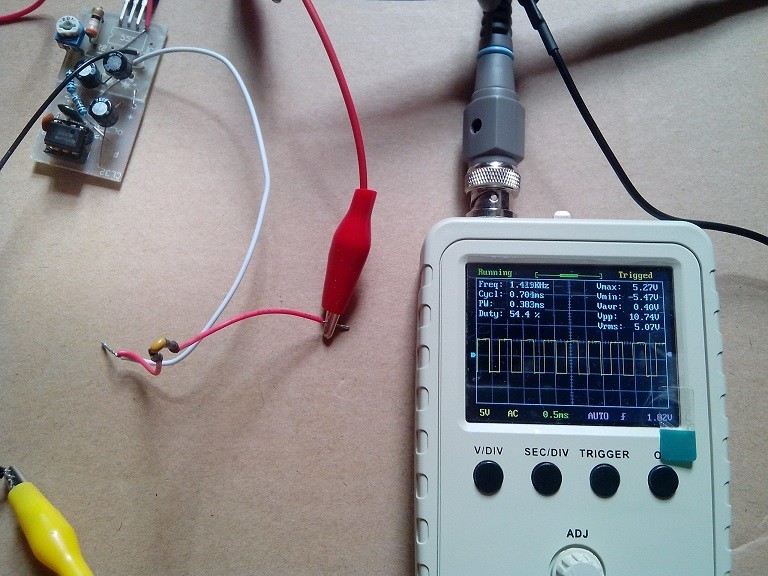

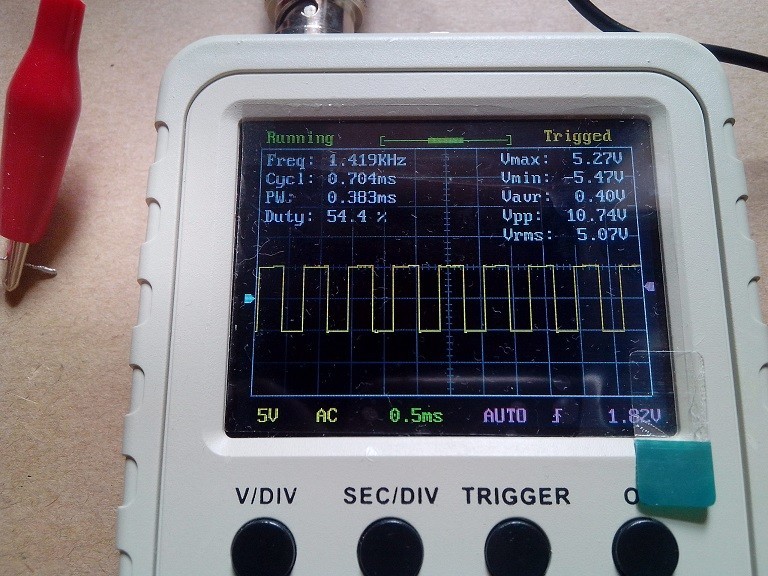

这是555输出波形吧

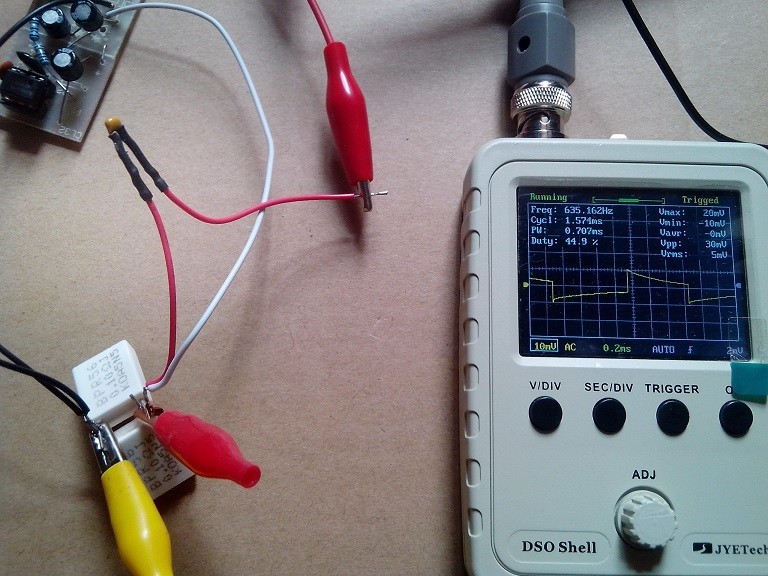

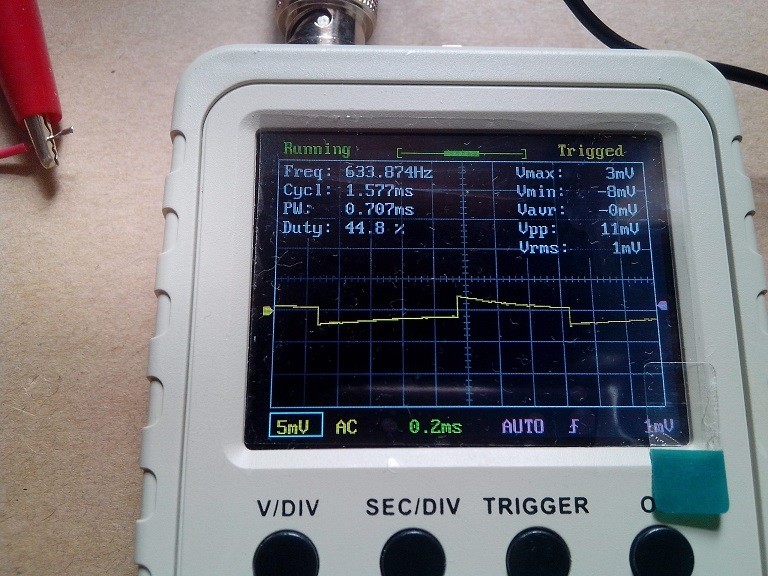

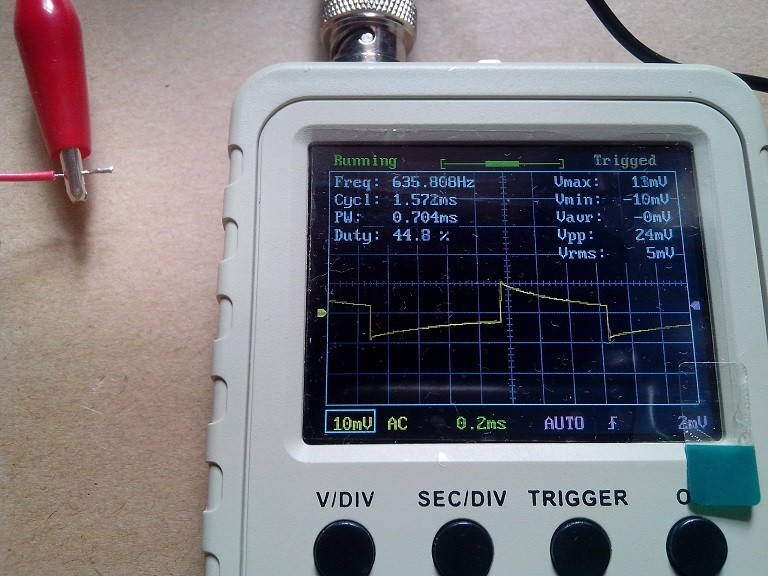

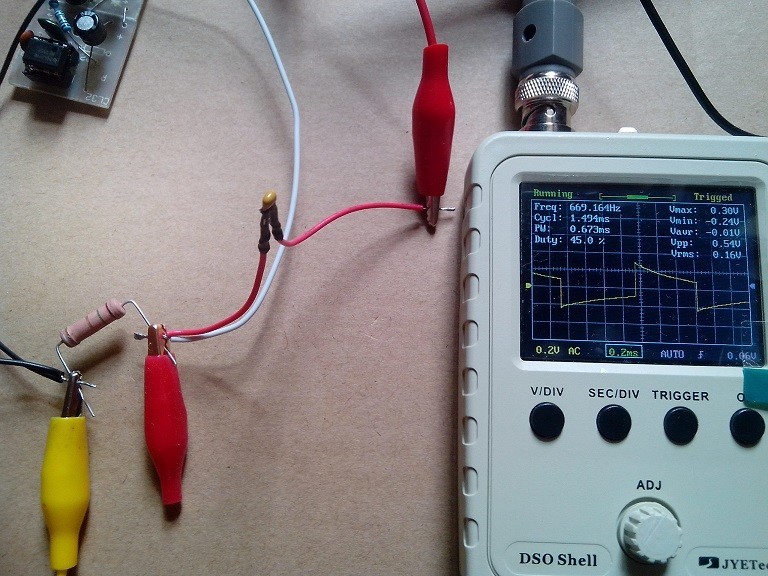

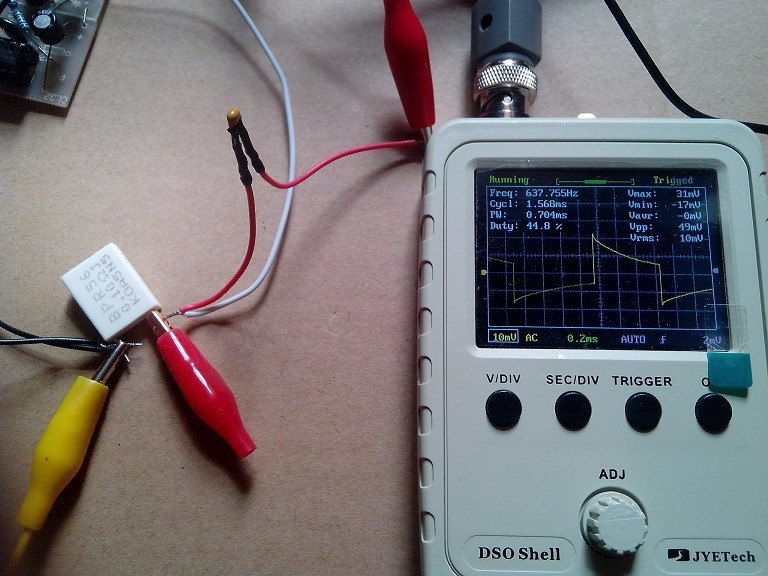

其他电阻波形

散淡021 · 2019-5-15 18:01:32

谢谢分享！

我用100mA总是不大满意，一直用10mA隔直1uF 较稳定。这里要感谢ZT玩具表的高分辨率不错。

人艰不拆 · 2019-5-15 18:28:41

散淡021 发表于 2019-5-15 18:01
谢谢分享！

我用100mA总是不大满意，一直用10mA隔直1uF 较稳定。这里要感谢ZT玩具表的高分辨率不错。 ...

哈哈，是呀，分辨力不够就不行了

5free · 2019-5-15 19:37:31

表是平均值响应，这电路适用么？

apple5050 · 2019-5-16 09:58:41

前段时间也做了这么个电路，效果还可以。也是够简洁的。大致判断电池的好坏足够了。用高位万用表的话，分辨率还是挺高的。设计挺巧妙的，比起成品电池内阻仪，简直九牛一毛的成本。

人艰不拆 · 2019-5-16 10:26:00

apple5050 发表于 2019-5-16 09:58
前段时间也做了这么个电路，效果还可以。也是够简洁的。大致判断电池的好坏足够了。用高位万用表的话，分辨 ...

哈哈，其实不需要很精确啊

wgh1027 · 2021-7-26 21:17:10

这个原理看不懂
