示波器分辨正弦波和矩形波的相位能力就是不一样

*发表于：2019-5-21 08:30:09* 2703 · 发表于：2019-5-21 08:30:09

您需要登录才可以下载或查看，没有账号？立即注册

x

上次我试验正弦波的相位差时，就感觉如果要是矩形波可能示波器的测量相位差
精度会好很多，这次试验一下，果然如此

还用1Khz频率，换成矩形波，默认两通道相位差是0

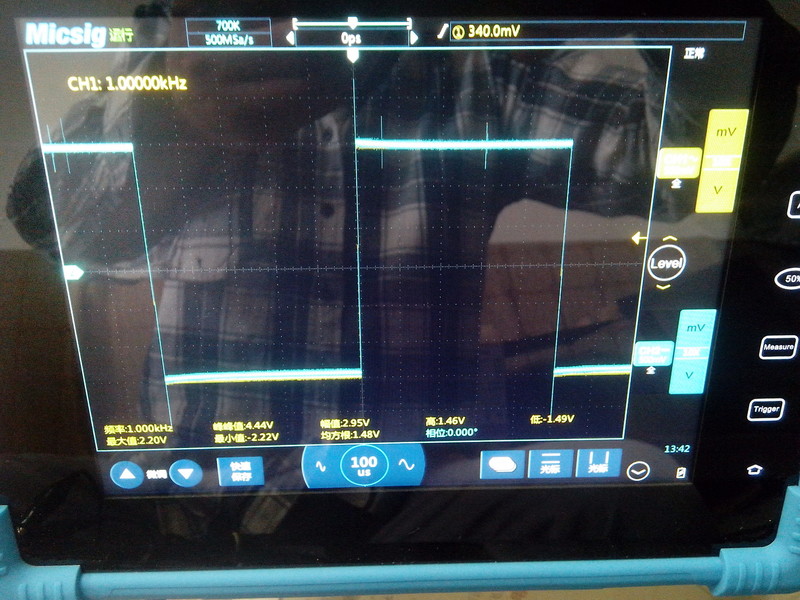

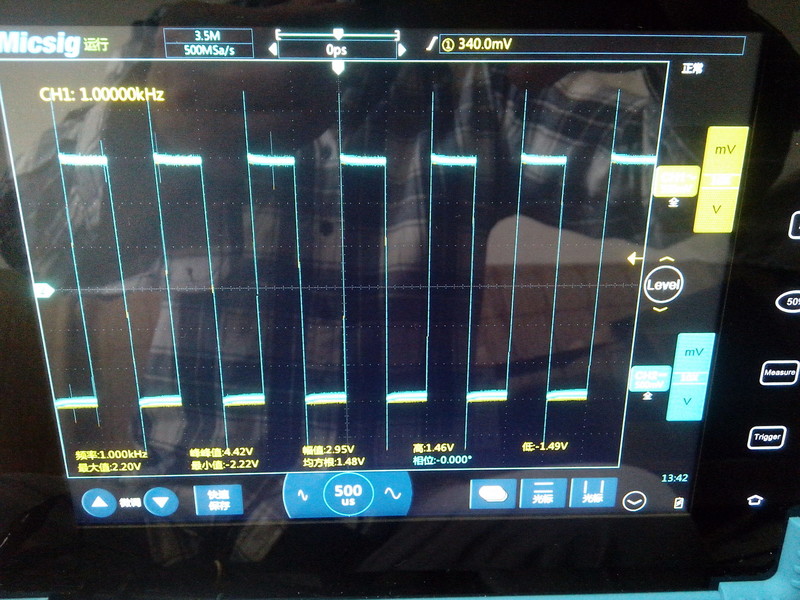

看看测量结果，是0.000度

加大时基，也是，只有极小的波动

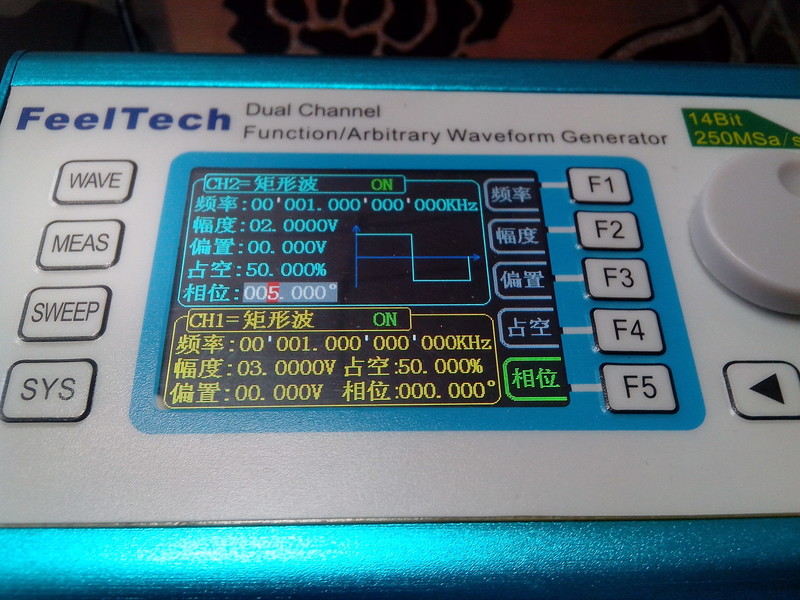

换成5度相位差

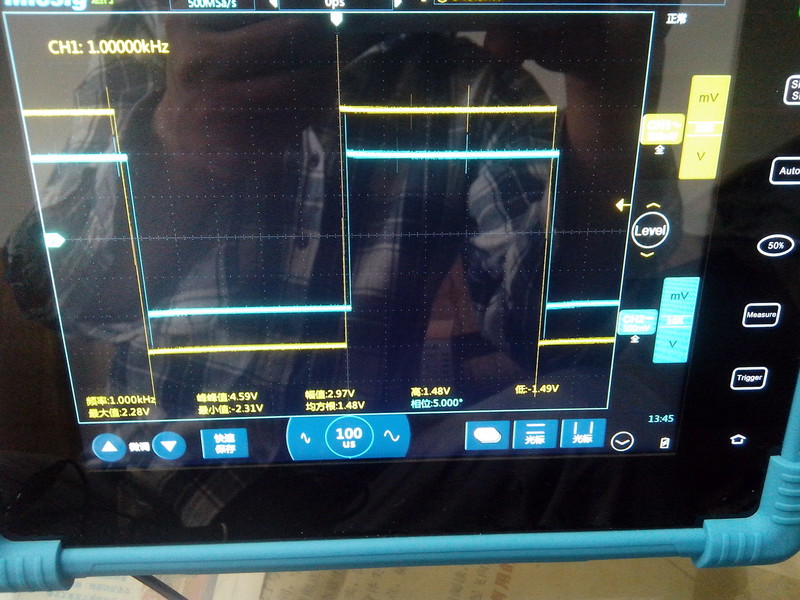

测量也很准确

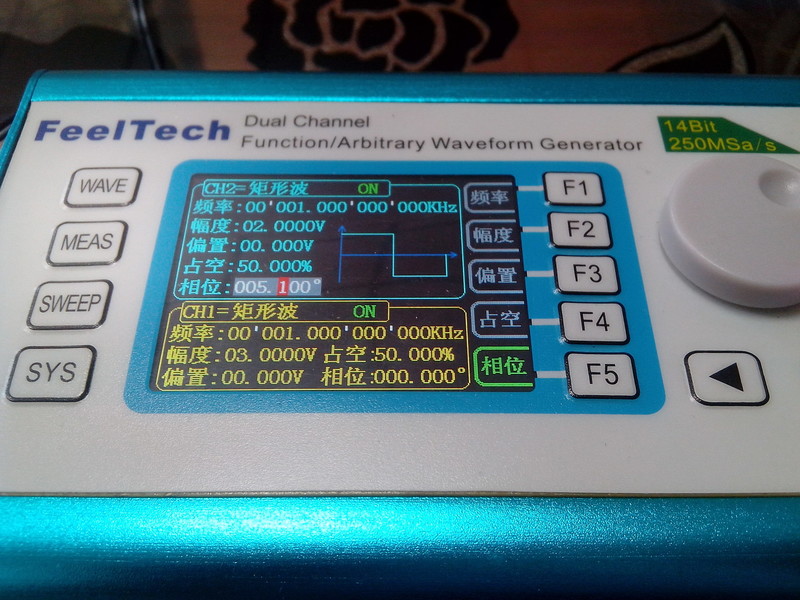

换成5.1度

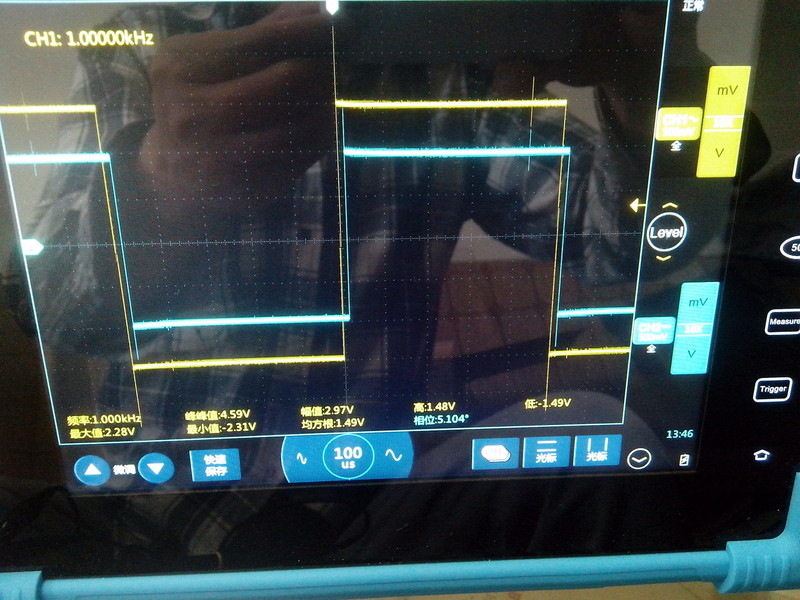

5.104，误差不到千分之一

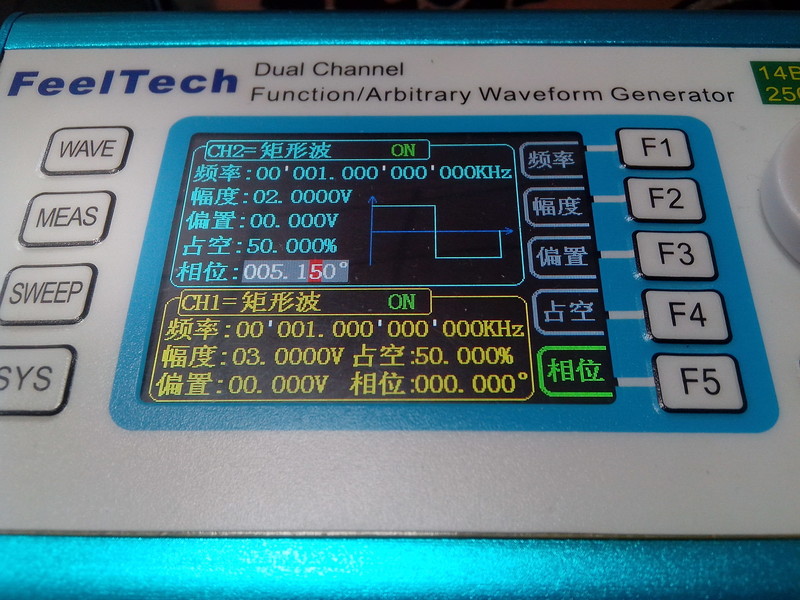

换成5.15度

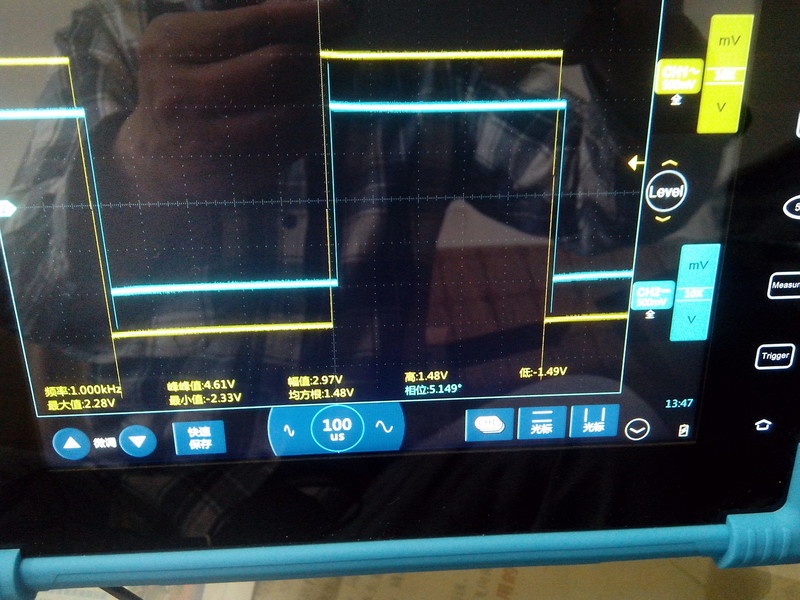

5.149度

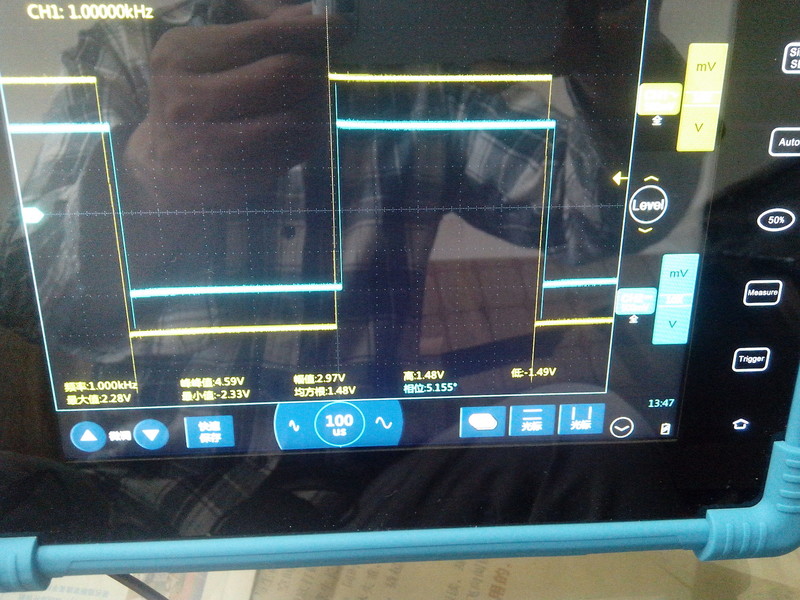

5.155度，误差也不大，再多的相位差就不精确了，到了
信号发生器和示波器的极限，不好说谁的问题了

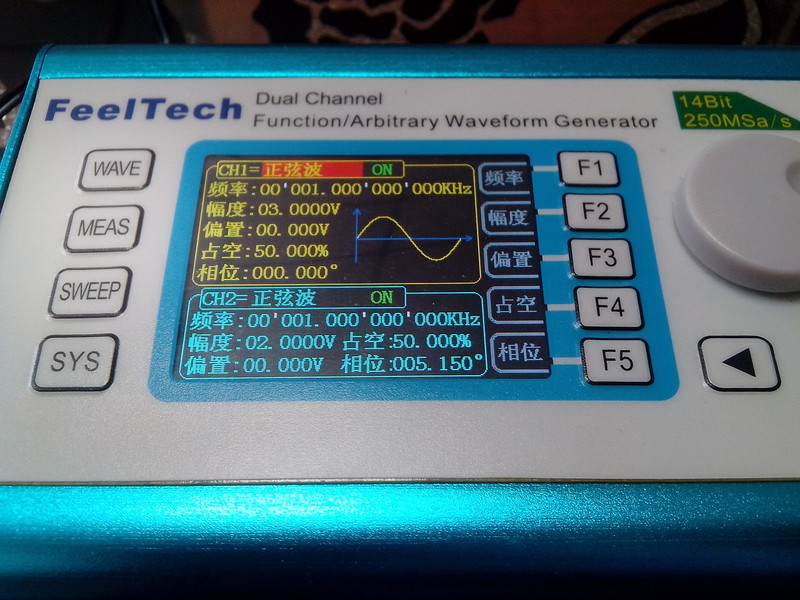

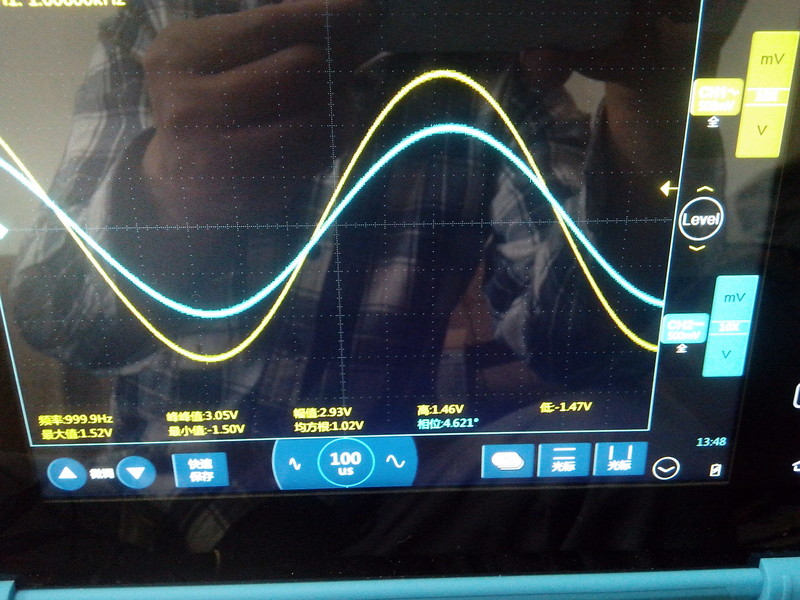

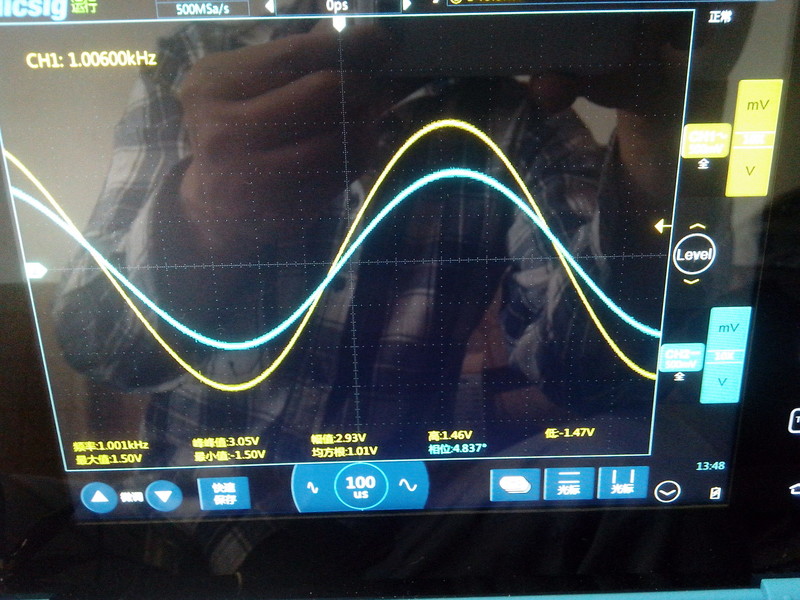

相位差0度的正弦比，回顾一下

测量偏差很大，差4度了，即使校正这个偏差，波动也很大，难以测量

散淡021 · 2019-5-21 20:43:29

谢谢分享！

刺太多了

人艰不拆 · 2019-5-22 07:38:10

散淡021 发表于 2019-5-21 20:43
谢谢分享！

刺太多了

哈哈，豪猪牌示波器
