示波器测试陶瓷滤波器

这东西可能是收音机上的吧

简单测试一下特性

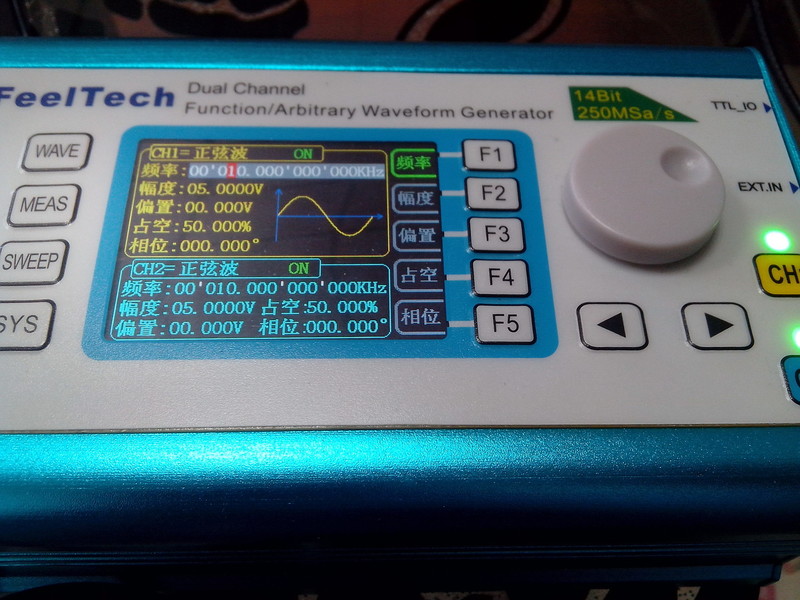

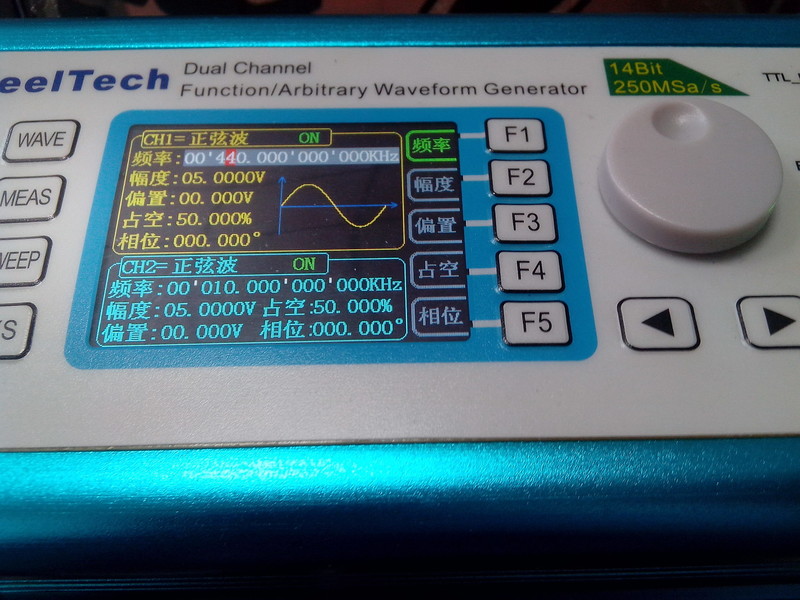

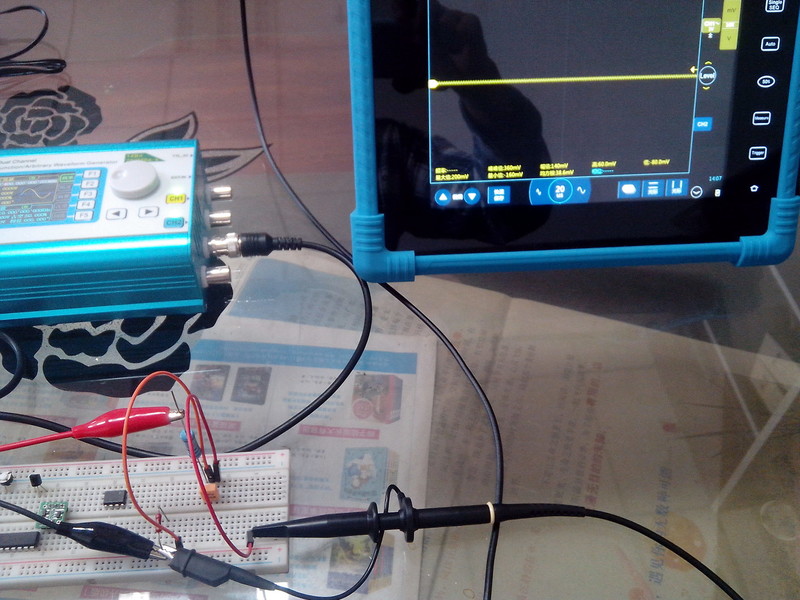

这边用信号源做输入

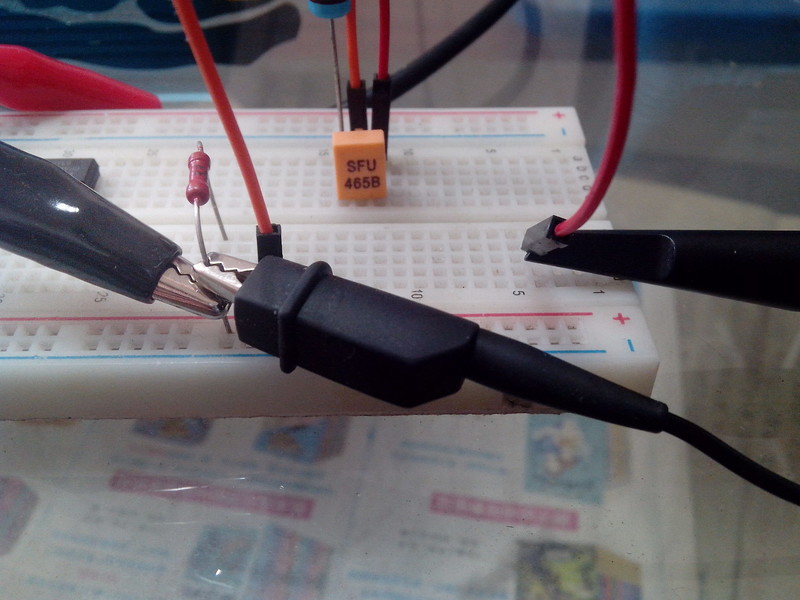

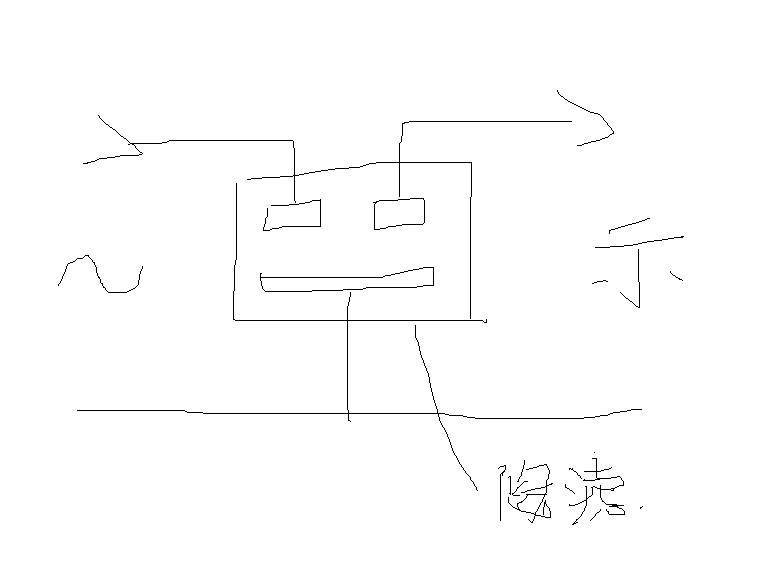

电路图

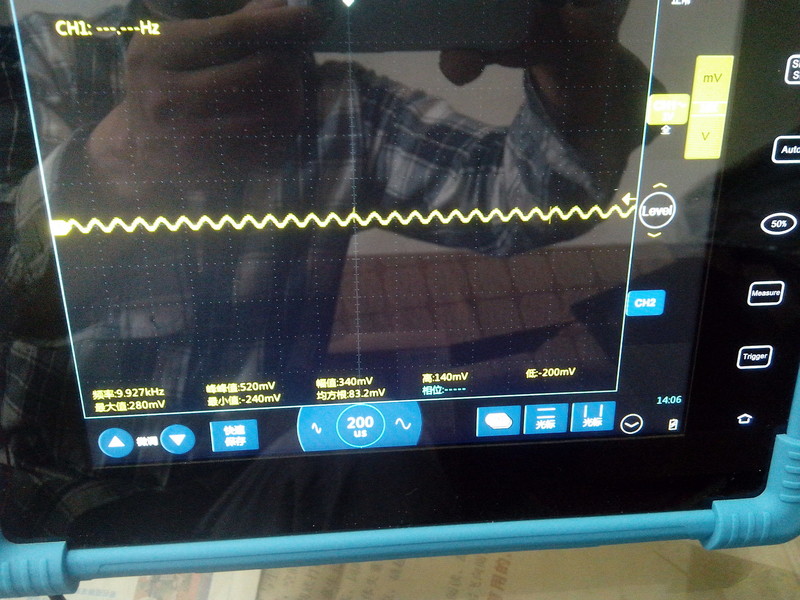

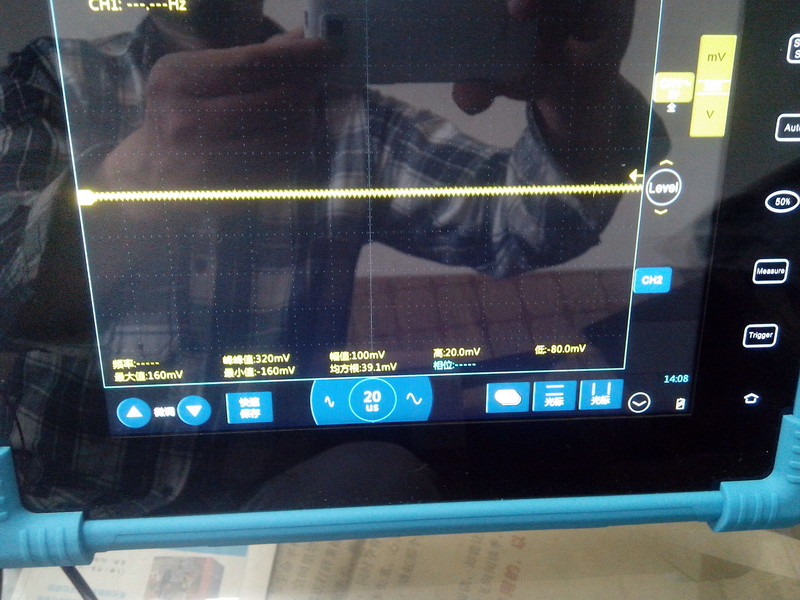

输出波形，10khz下，输出为输入的1/10

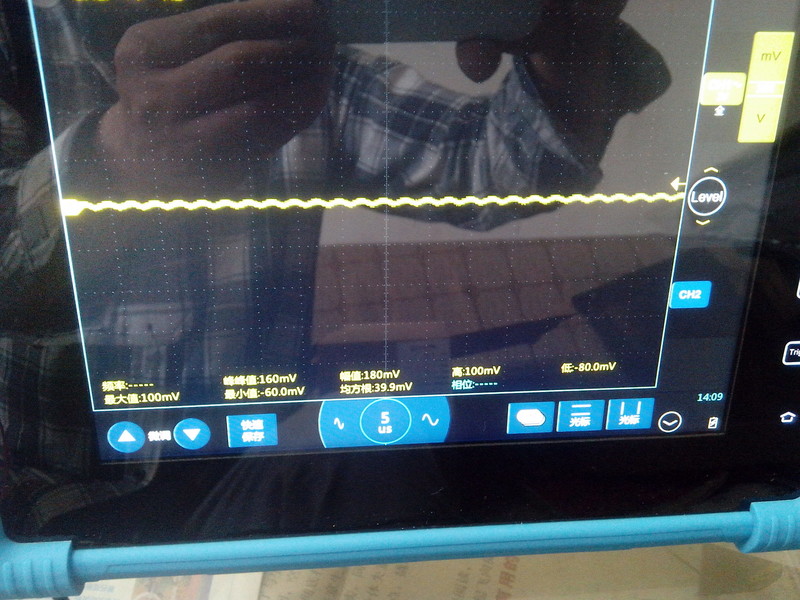

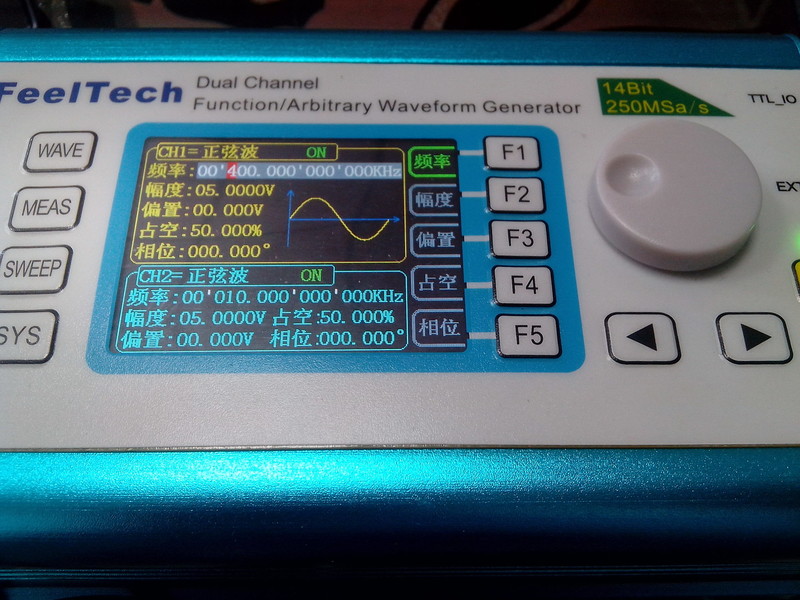

400khz,5v


竟然比10khz，输出还低


440khz


竟然更低

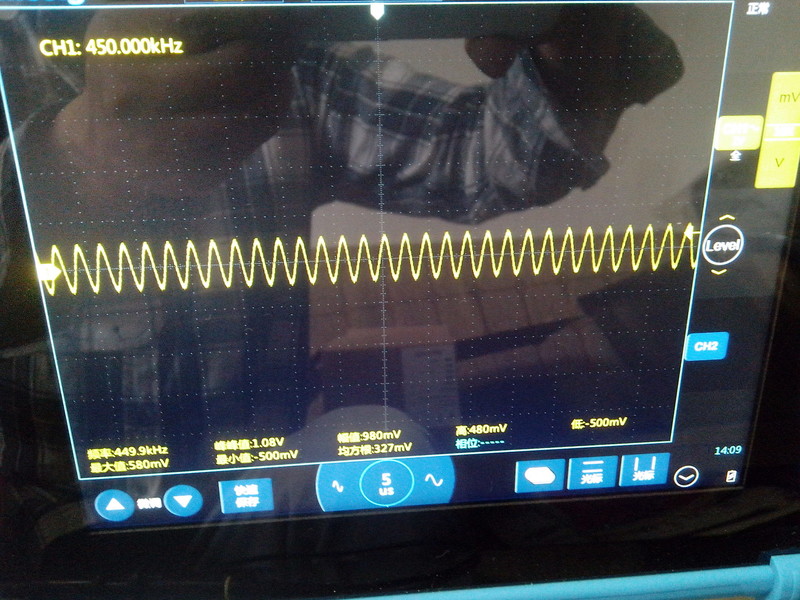

450khz，输出达到输入的五分之一

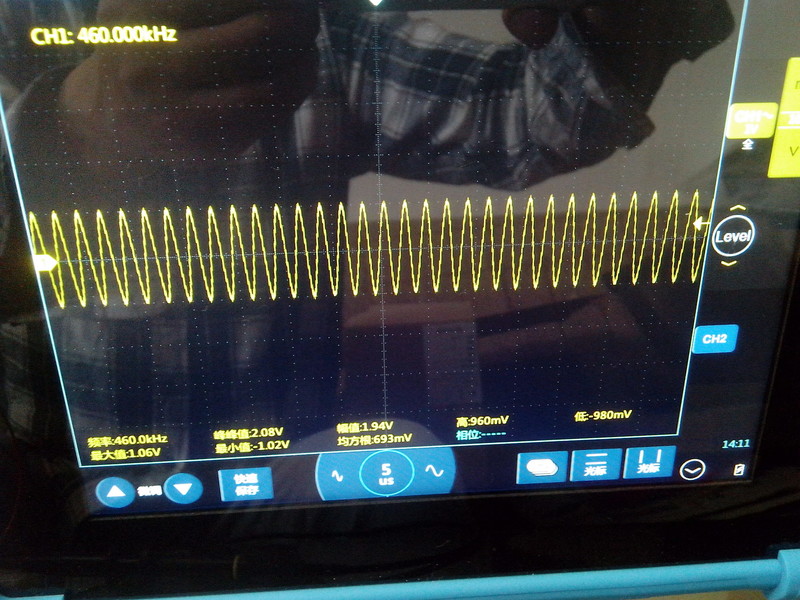

450khz，输出达到输入的五分之二

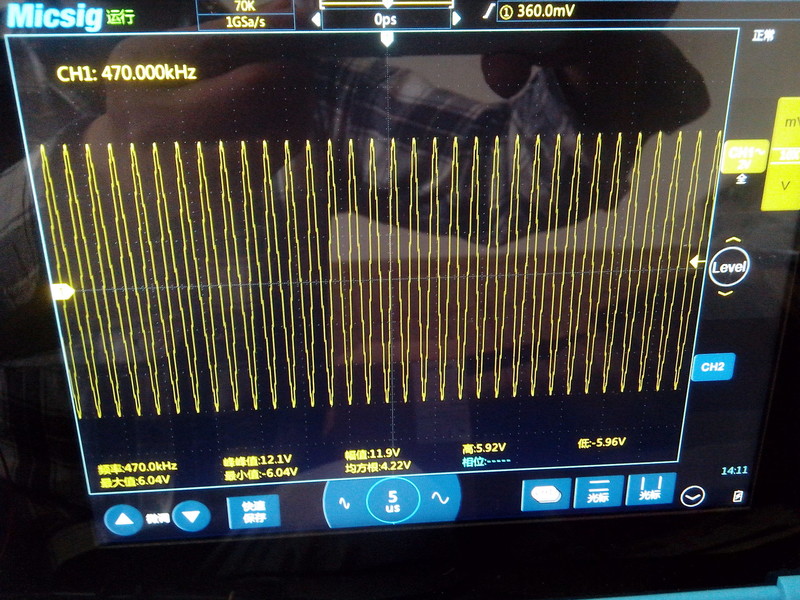

470khz，输出达到输入的百分之二百多，谐振的原因吗？

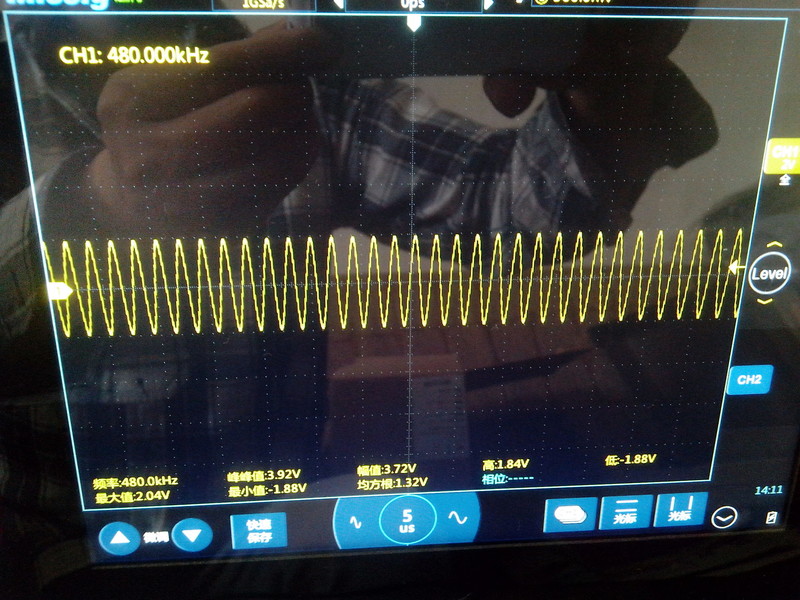

480khz，输出达到输入的五分之四

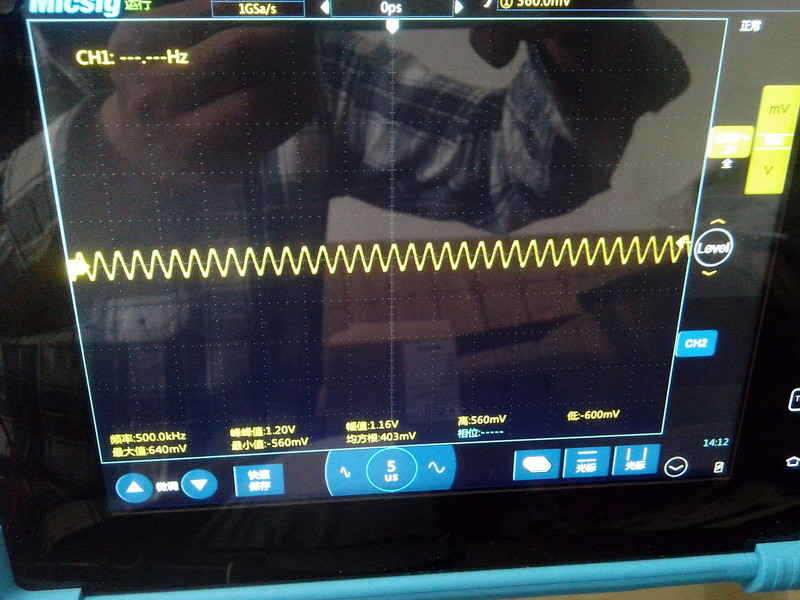

500khz，输出回到到输入的五分之一

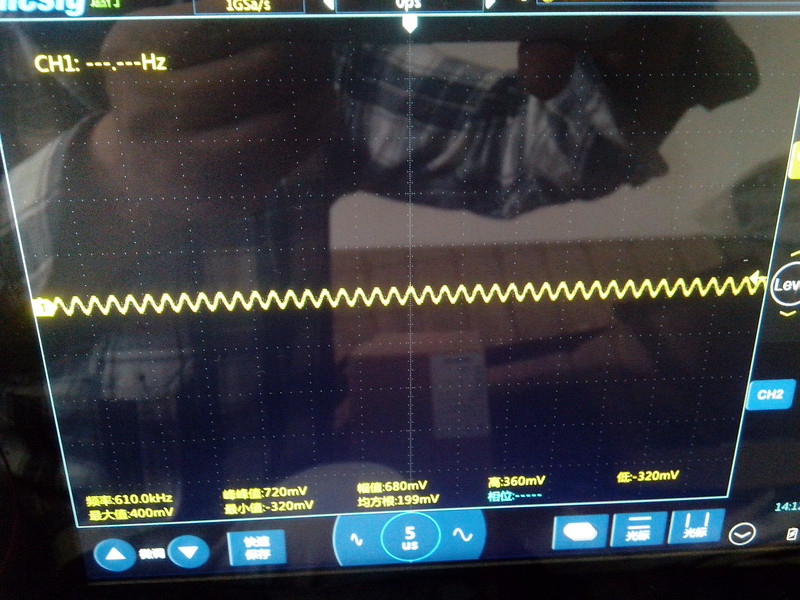

600khz，输出低于输入的五分之一


看来这东西带通滤波效果还可以！

陶瓷滤波器，收音机里中频选频用的比较多

yangsen 发表于 2019-5-29 09:18
陶瓷滤波器，收音机里中频选频用的比较多

是的，哈哈哈

2脚的遥控器里边常见

锐意如风 发表于 2019-5-29 12:10
2脚的遥控器里边常见

这是3脚的，忘了哪里拆的

要有 隔离 ，扫频仪 测。

有了示波器，好玩多了，抽象的东东很直观的显示出来了。
不过楼主示波器玩出水平了。慢慢的能整理个“示波器应用100例”类的书出来。

chen131578 发表于 2019-5-29 19:01
有了示波器，好玩多了，抽象的东东很直观的显示出来了。
不过楼主示波器玩出水平了。慢慢的能整理个“示波 ...

哈哈，过奖了，我这都是最简单的

谢谢分享！
也是一种不错的方法，学习了。
您这完全是您自创的不易，
而用扫频仪扫出中频曲线，只是看书照做吧了。






我不玩收音机，在矿坛看他们扫频我也心痒，
你的信号源打开线性扫频加到输入端，输出端接个2AP9也可就是你发过的帖子里的高频检波探头，再接波波探头。

信号不要太强，波波直流偶合，就是个倒V型曲线（代表带宽、中心频点、增益）

散淡021 发表于 2019-5-29 20:21
谢谢分享！
也是一种不错的方法，学习了。
您这完全是您自创的不易，

我也不玩收音机，所以不关心这个，不过有空试试也行

锐意如风 发表于 2019-5-29 12:10
2脚的遥控器里边常见

那个是陶瓷振子吧，适合低电压工作，但频率稳定性不好

示波器测试陶瓷滤波器---比万用表的精准吧
