万用表测试陶瓷滤波器

*发表于：2019-5-30 08:43:32* 3107 · 发表于：2019-5-30 08:43:32

您需要登录才可以下载或查看，没有账号？立即注册

x

陶瓷滤波器

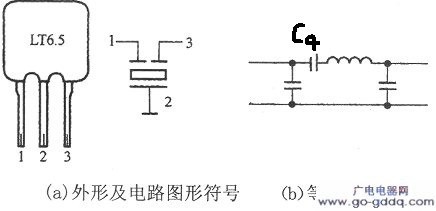

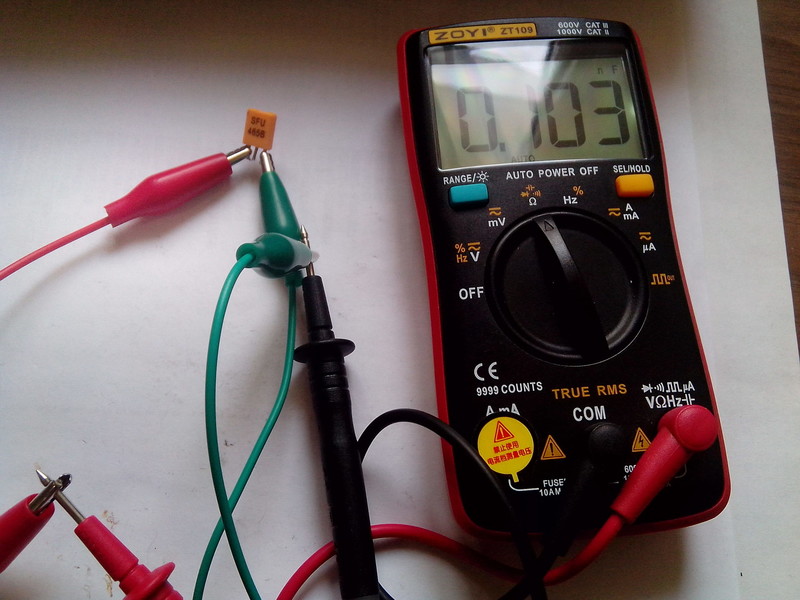

465khz的，1与3脚电容103pf，就按上图上的引脚标志来说吧
暂时记做电容C1

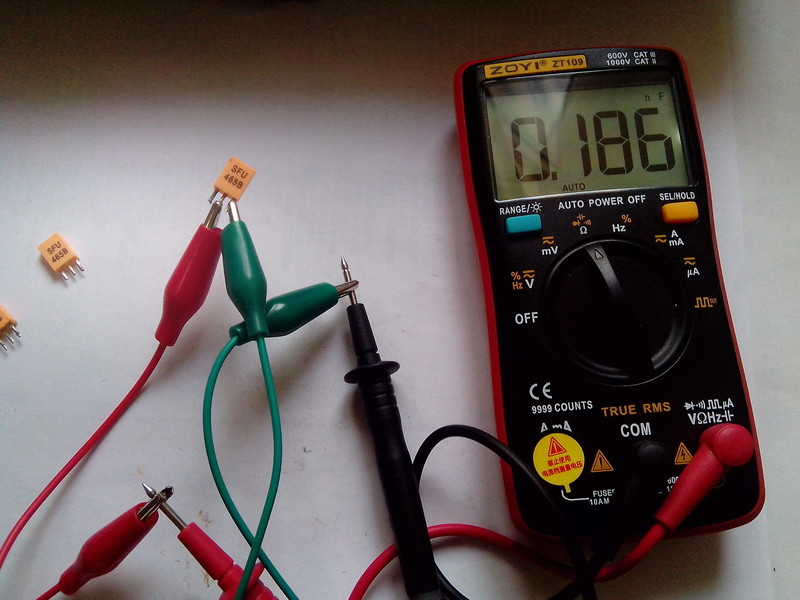

2与3脚间电容186pf，暂时记做电容C2

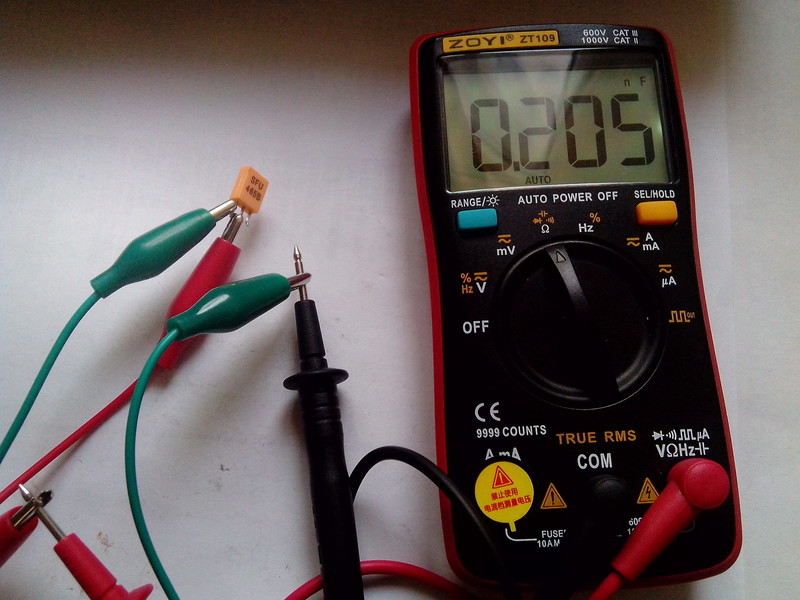

1与2脚间电容205pf，暂时记做电容C3

我忽视1脚与3脚间电容电感，这样就等于c1=c2与c3串联的容值
计算得出c1=97.52pf，这样的话，在1与3脚间的电容，不算电感影响，
电容c4就是大约6pf的样子，不知这样算对不对

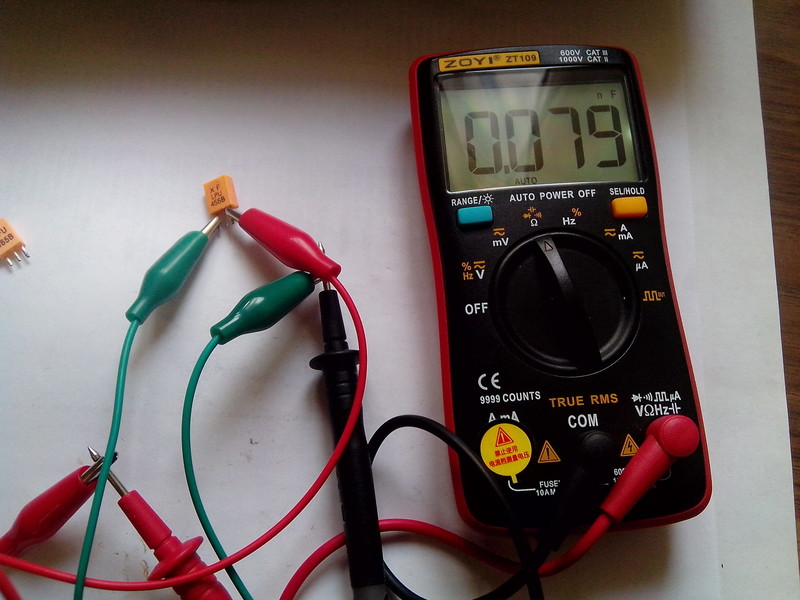

再找个455的试试，1与3间电容79pf

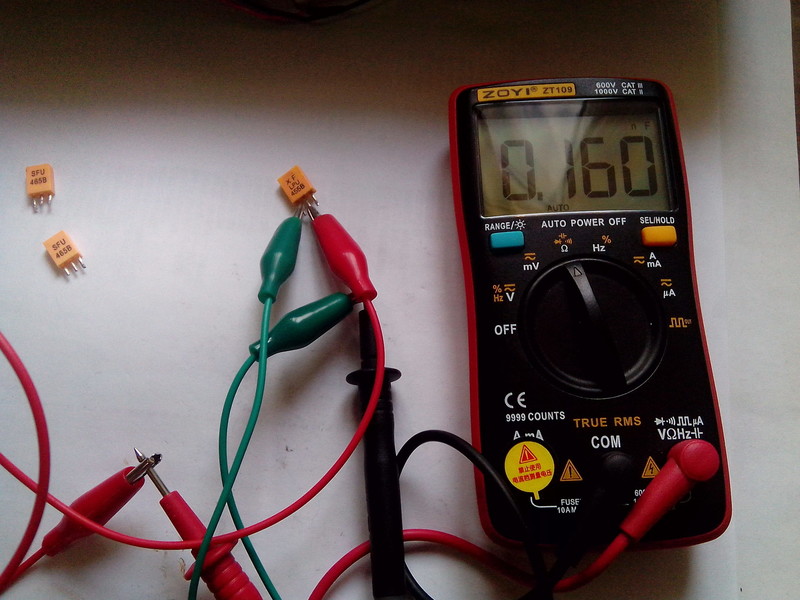

1与2间电容160pf

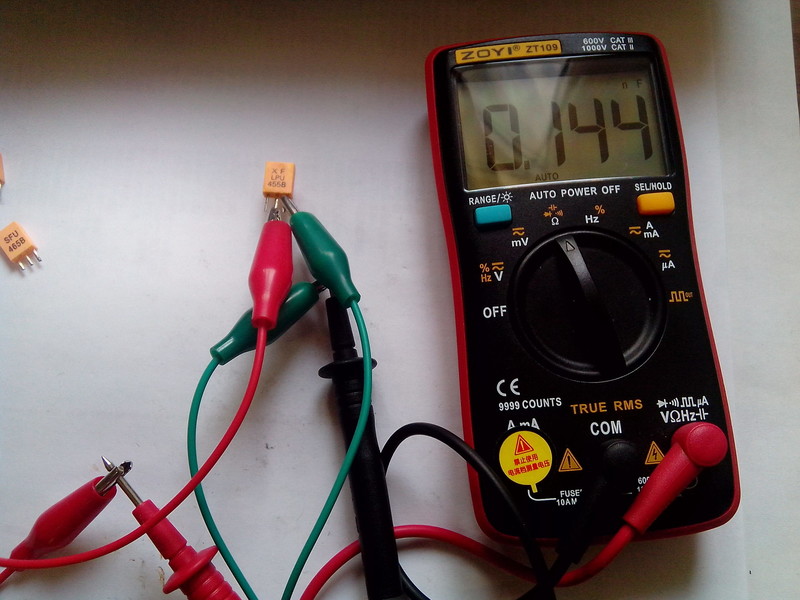

3与2间电容144pf

计算1与3间电容=75.79pf，这样1与3间的电容c4大约3pf

散淡021 · 2019-5-30 08:56:17

本帖最后由散淡021 于 2019-5-30 08:59 编辑

谢谢分享！
这个可快速大致确认好坏，很好的思路。玩具表被楼主发挥到极致
有二款高级黄皮是干不了这事

人艰不拆 · 2019-5-30 09:16:50

散淡021 发表于 2019-5-30 08:56
谢谢分享！
这个可快速大致确认好坏，很好的思路。玩具表被楼主发挥到极致
有二款高级黄皮是干不了这事

哈哈，其实算法可能不对，因为，它们是三角关系！

kyhwhb · 2019-5-30 09:33:18

万用表测试陶瓷滤波器----电容测试法

lv0712 · 2019-8-8 05:57:19

楼主提供了新的思路，值得探讨！
