DT-9205M 看看黄皮玩具表的交流频响

散淡021 发表于 2019-6-2 05:10
可以测了

你的几个表，应该测ACV都要串个隔直1uF以下的电容，

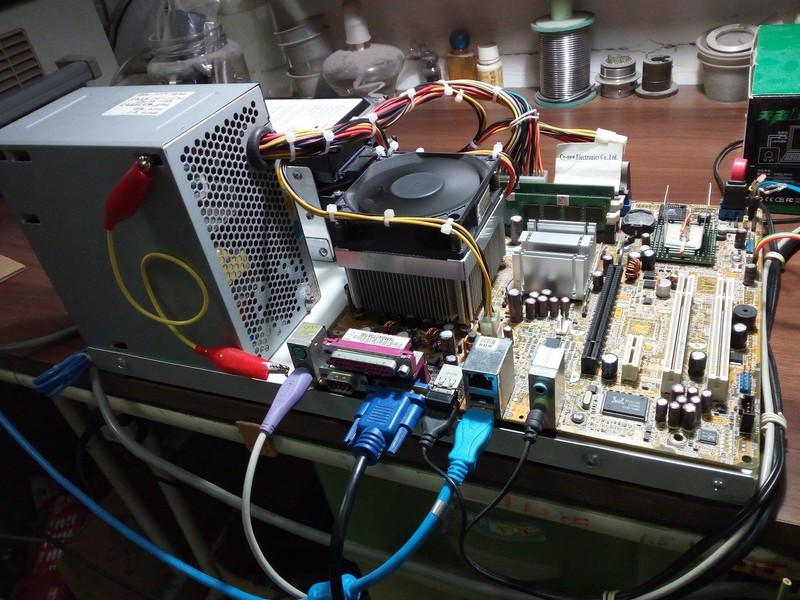

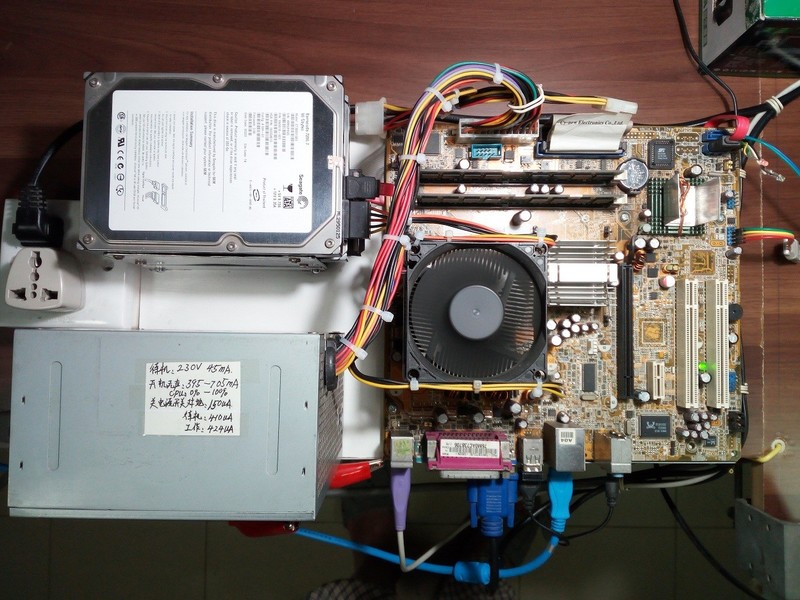

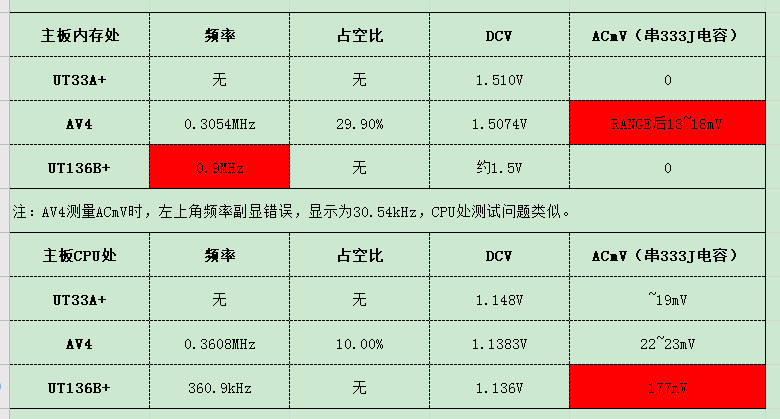

暂时先测了主板，不知方法对不对

zwillhill 发表于 2019-6-2 15:58
暂时先测了主板，不知方法对不对

对的

谢谢交流分享

我上面的表在主板上是不可信的（无用），

自己的表摸熟了才会有用，最好用波波调不同的时基来确认是300K还是50Hz的纹波。
上面你测的应该是滤波电解处的吧
如果是场管G、S或D处的，毫伏级？那就是测不出

没有波波，那你测CPU供电场管G、S或D的交流电压这个不会是毫伏级的。如果能测，那你上面的波纹电压才有可信度。


我上面的表测G、S或D 是测不出的，那测出的纹波电压应该是50Hz 的。

散淡021 发表于 2019-6-2 17:54
对的

谢谢交流分享

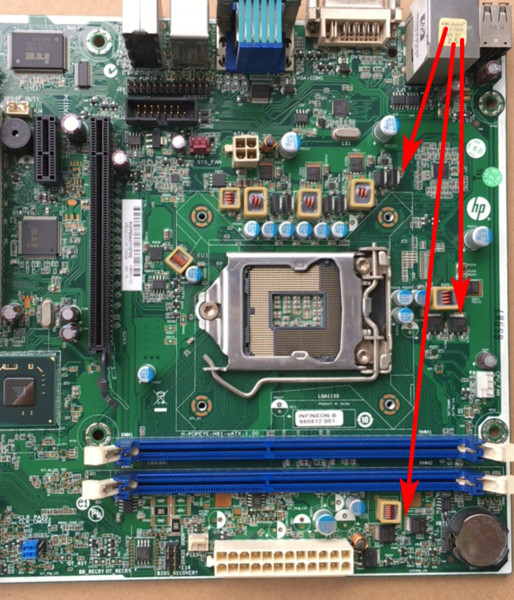

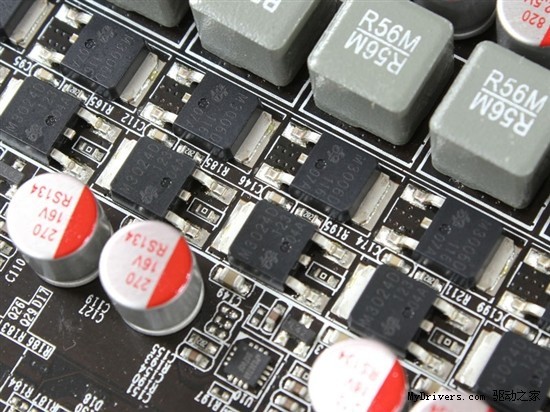

网上找了主板图片（HP H61），没接硬盘不知是否影响测试。

zwillhill 发表于 2019-6-2 18:53
网上找了主板图片（HP H61），没接硬盘不知是否影响测试。

明白了你测得是G、S或D  的ACV  应该是2-9V，不可能是几十毫伏，
那这三个表都不行， 你用频率档测出300多K和10%说明CPU供电基本正常，
硬盘是直接用电源12和5V的直流（接不接无所谓）
而没有装上CPU 只是CPU供电是没带载吧了

你上面测到的几十毫伏是50Hz感应或纹波。

你如果没有示波器或100K的表是测不出的
那也没关系，你用你三个表中的任何一个都可以，用DCV档串个二级管再测上面的点，要比没串二管的高不少，如CPU供电（在电感前端也就是非电解端）DCV档测1.1383V ,串二极管的测出2V以上，如再测S或D极会更高，来说明上面在同一点测出是22--23mV 是不对的。
