DT-9205M 看看黄皮玩具表的交流频响

看到坛内报名申请领钳表，有个要求要有1000仪币，马上回家一看米缸已见底了，也就死心了。
结果第二天家中米缸满了，一查原来是wgsd和人艰不拆二位坛友悄悄地给装满了。感谢二位雪中送炭。


近期看到网上有人说低端表交流频响超范围吓人，坛内也看到UT33B+确实超了不少，心里也发痒想试试？

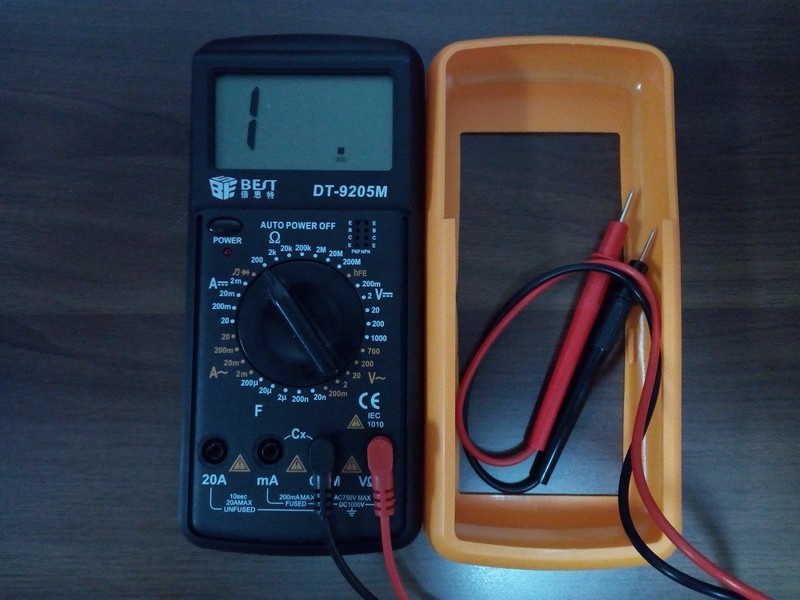

想起二年前老妈捡到的一快破表，当时我没要。结果到老妈家里一看还在，于是拿回家加交流一试确实没想到。

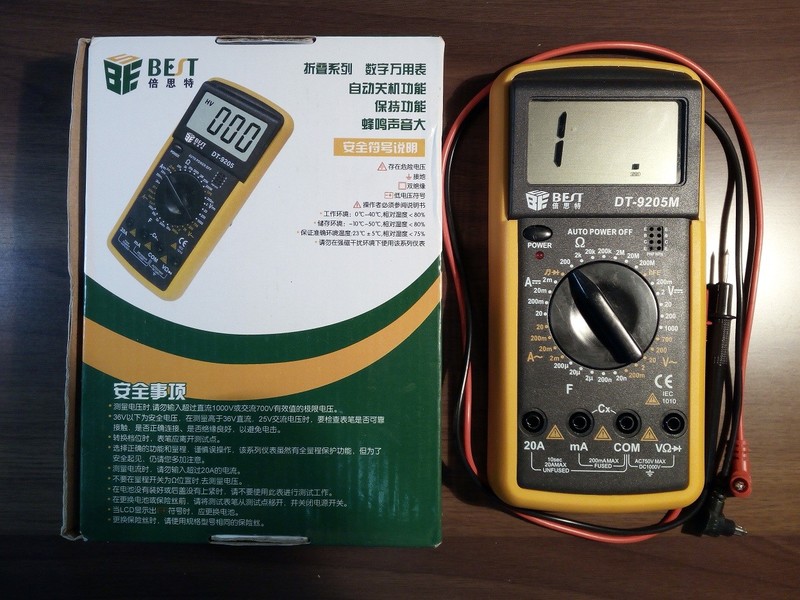

这表牌子网上一看厂家也不能算山寨，可这表TB的价位包邮24元，那还敢说啥不是。

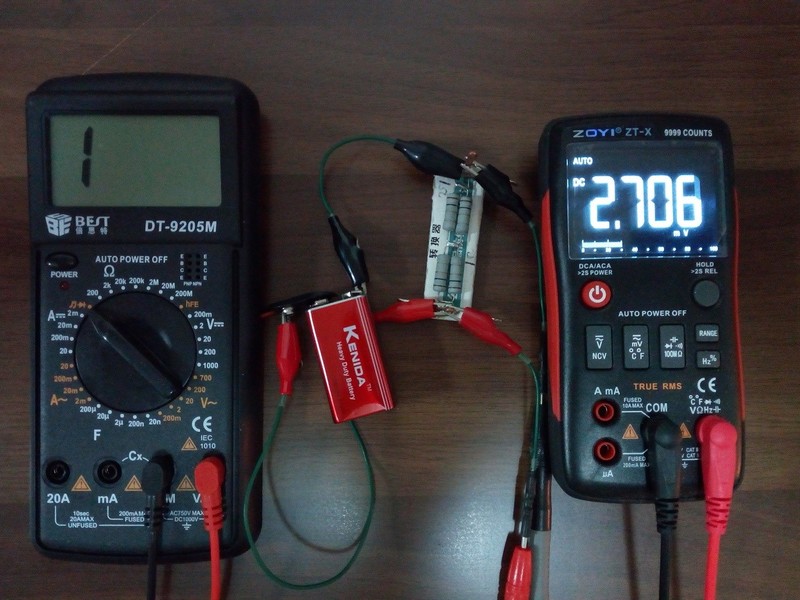

二极档待机电流2.7mA（取样电阻1欧测电压估测电流以下都是）

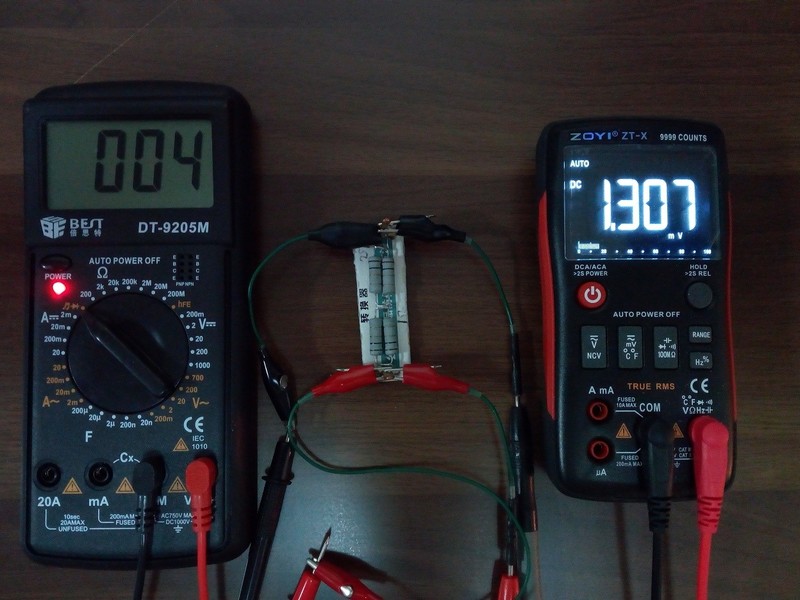

二极档短路驱动电流1.3mA

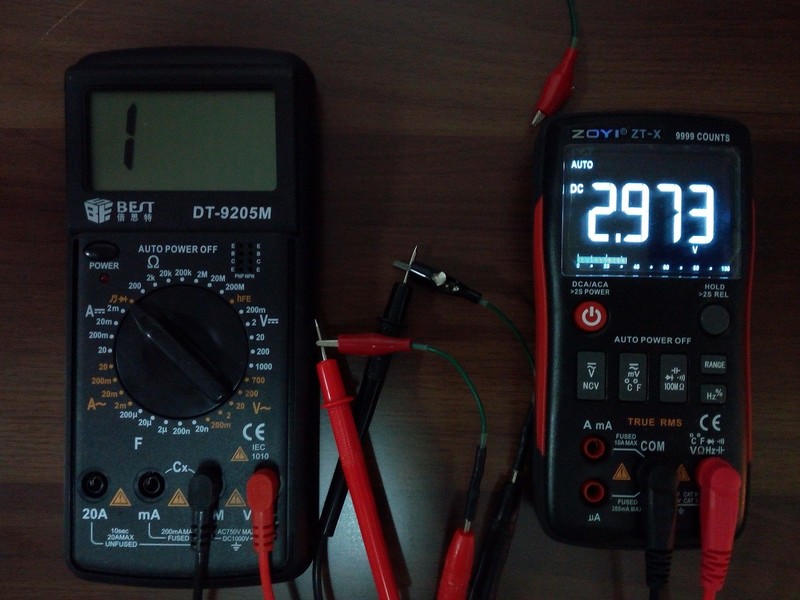

二极档开路3V左右，量程1.999V
测10欧是0.010V，测20欧是0.020V（没想明白1.3mA )

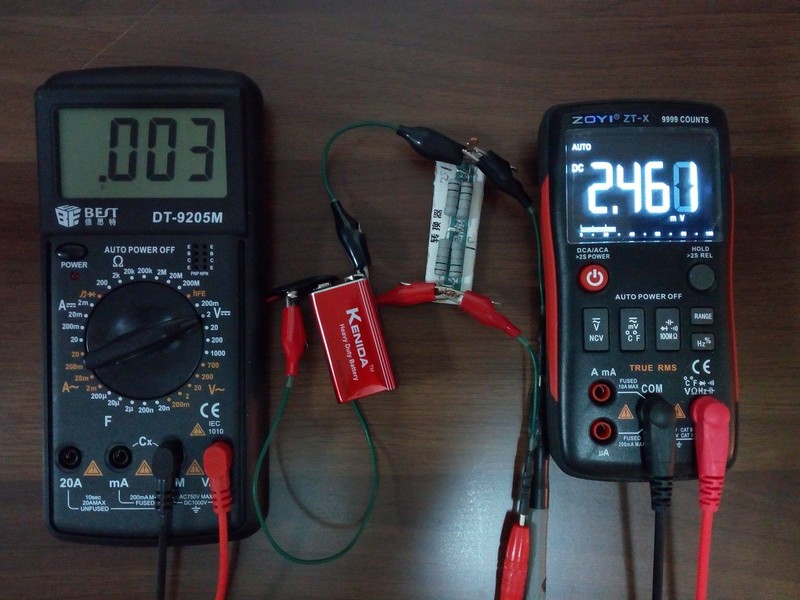

电压档待机电流2.46mA

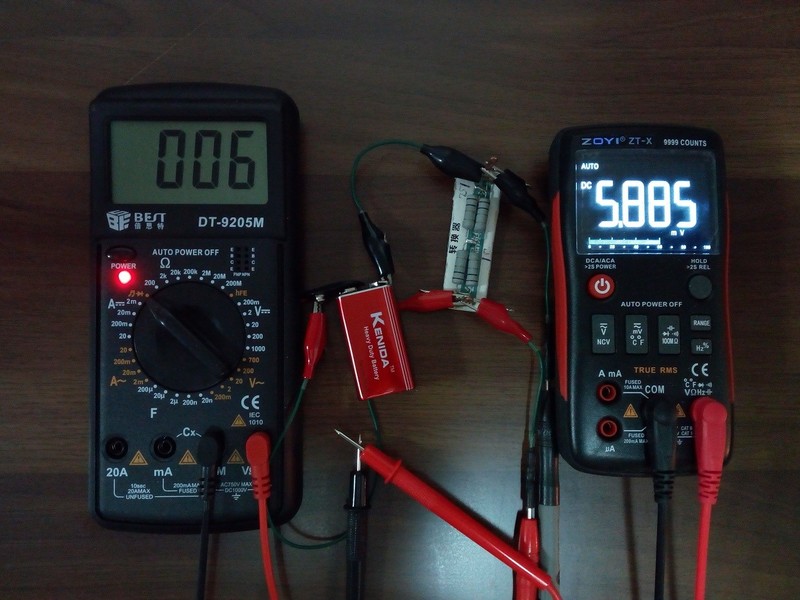

导通档开叫也是本机最大耗电5.88mA

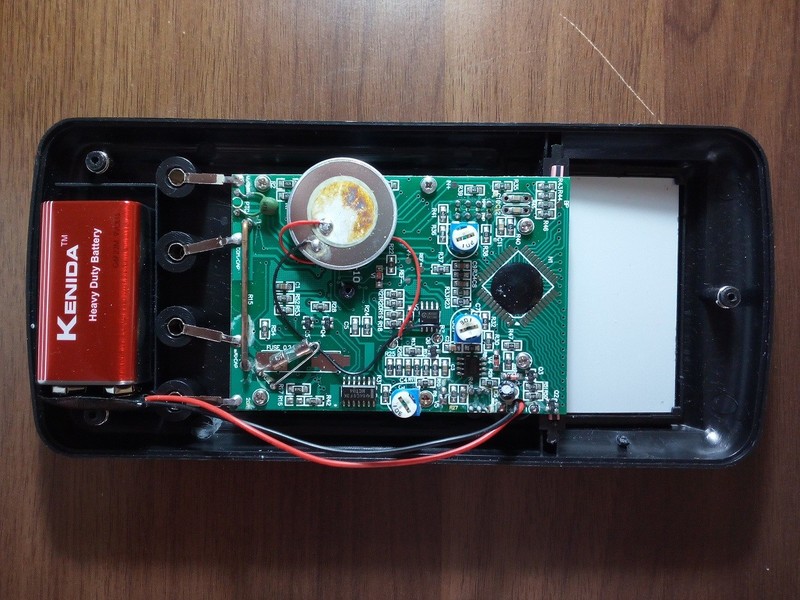

此表到手，200欧、二极档不能用，

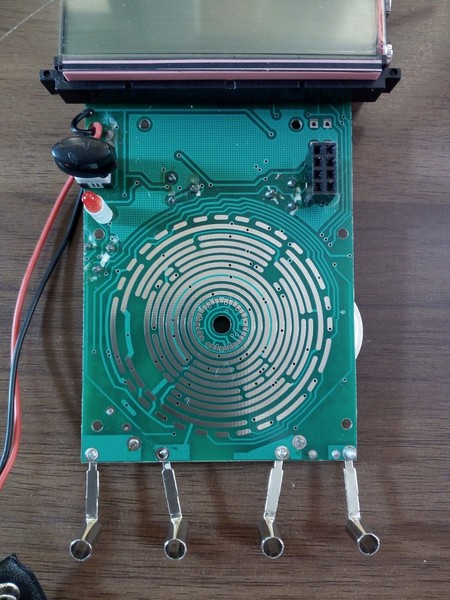

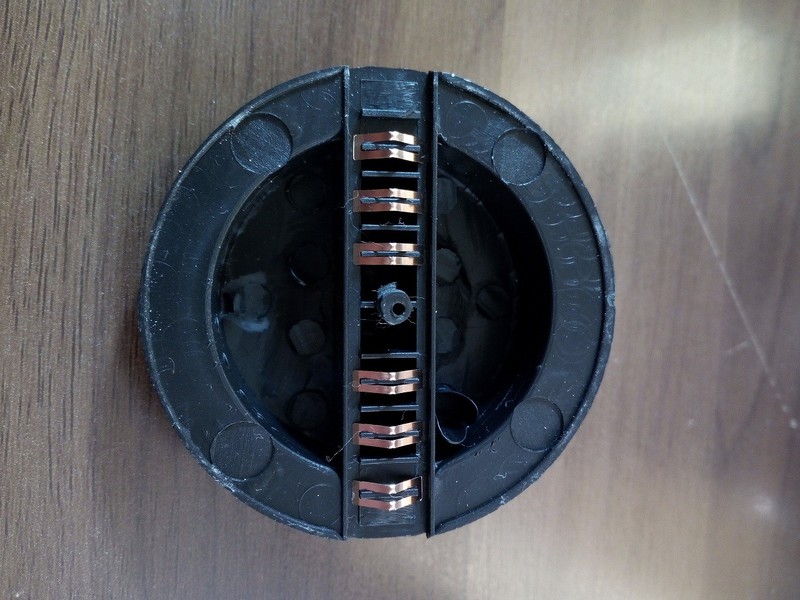

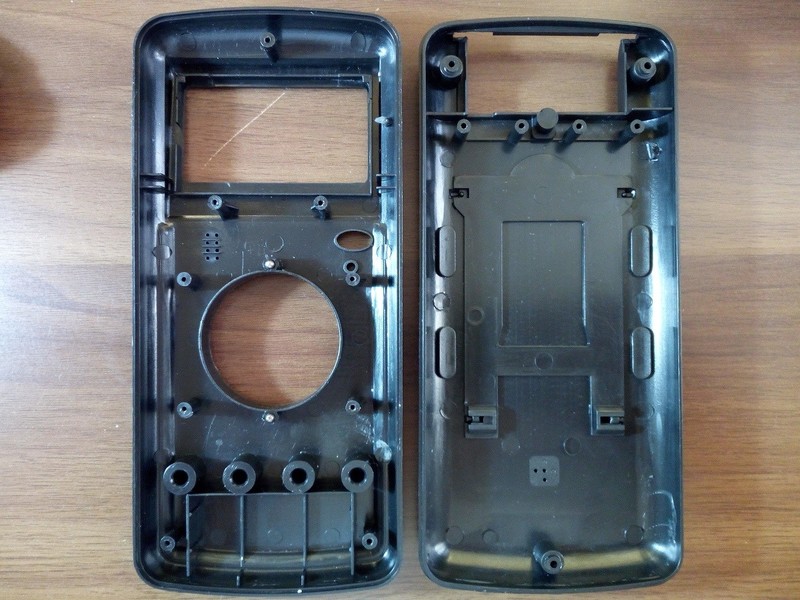

那就刀位连续狂转一阵再清洗上油，暂时基本能用。

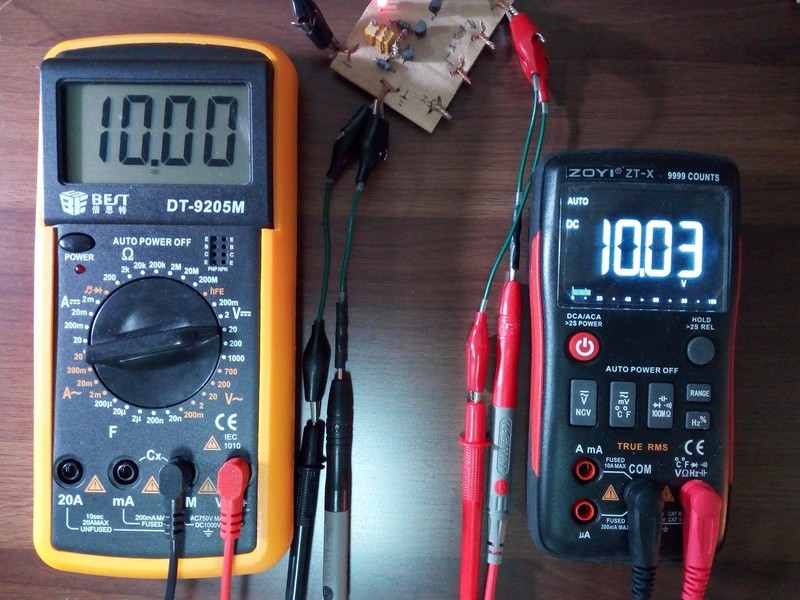

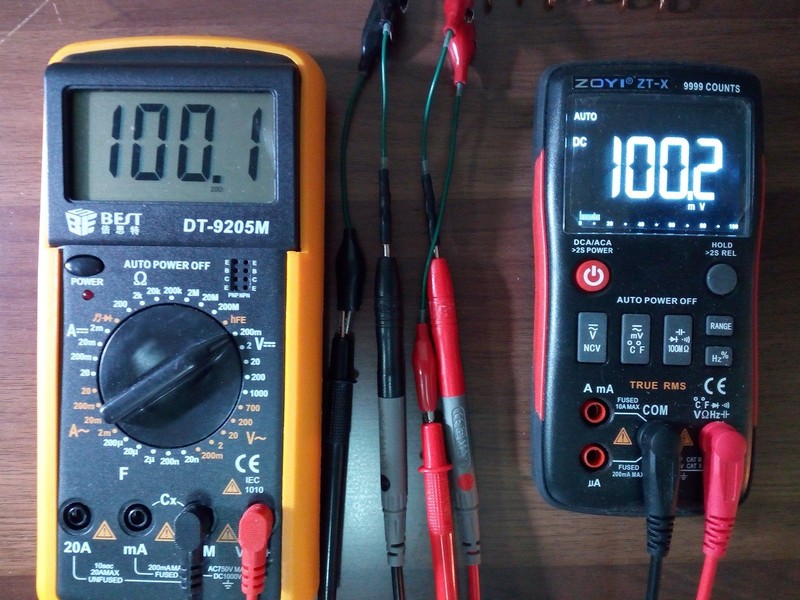

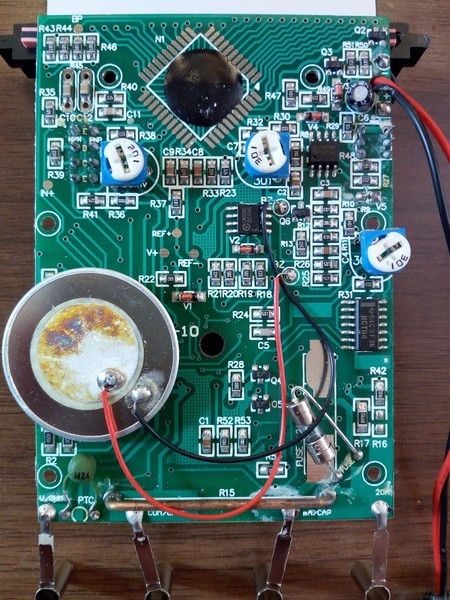

电阻挡偏小几个字，电压档差的大点，表内DC毫伏档可调，ACV也可调。那就调整一下



这表200欧到20M档位是开路0.5V，不能导通硅管，也算是低能电阻挡吧？ 在线测电阻较好。 200M开路是2.7V（可能会高点）， 此档用手指捏着bc极可估测有无放大能力，估测各种零件的漏电较好。

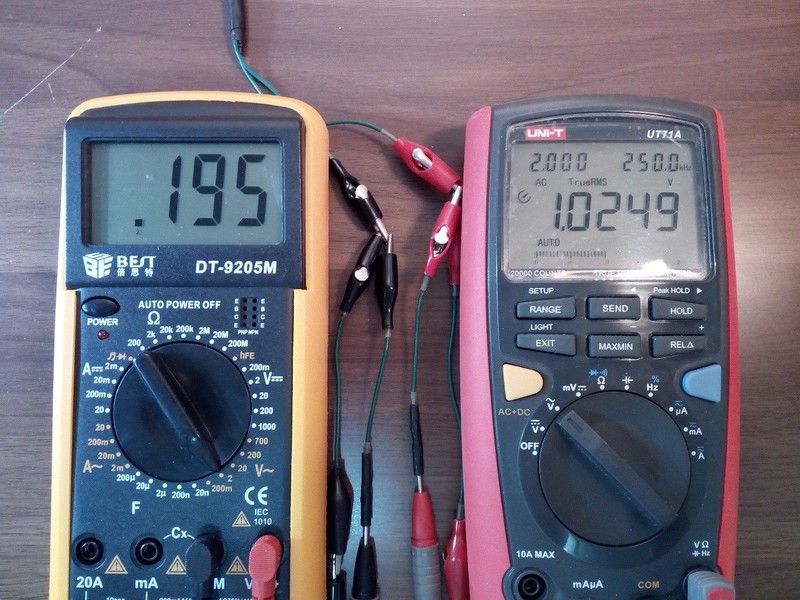

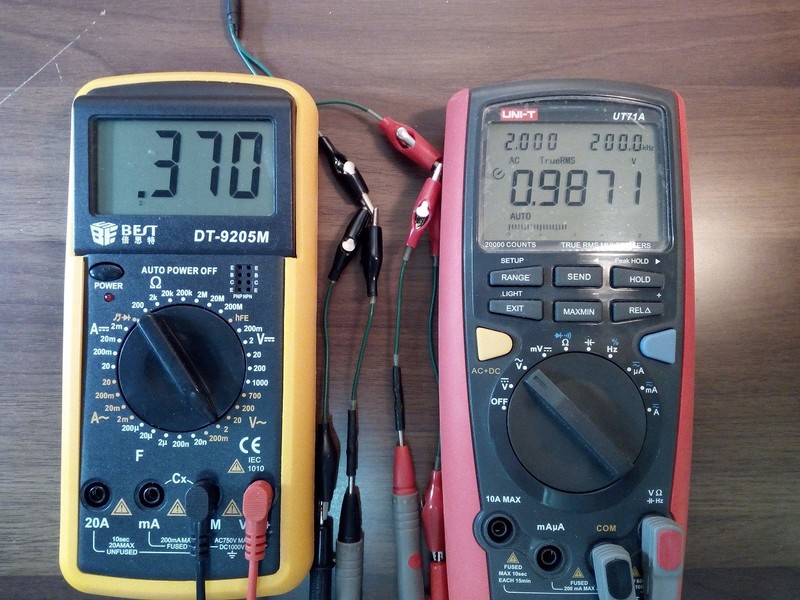

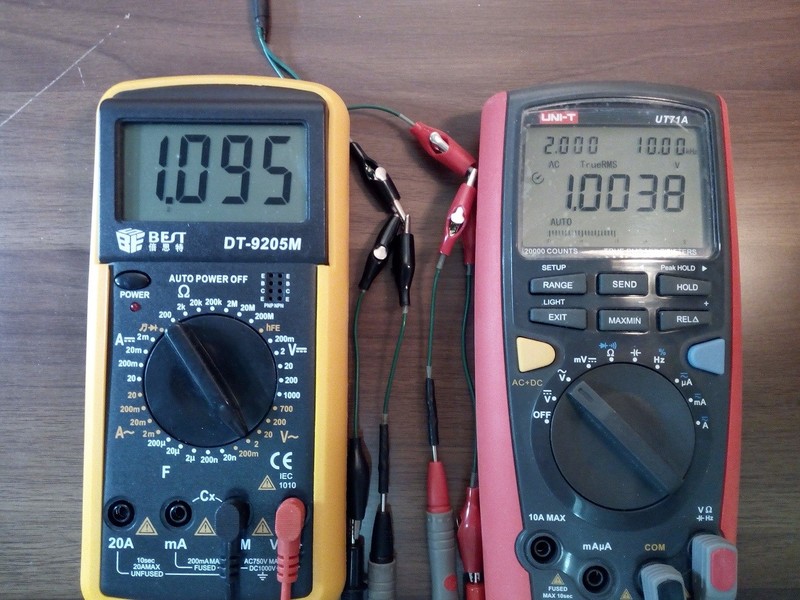

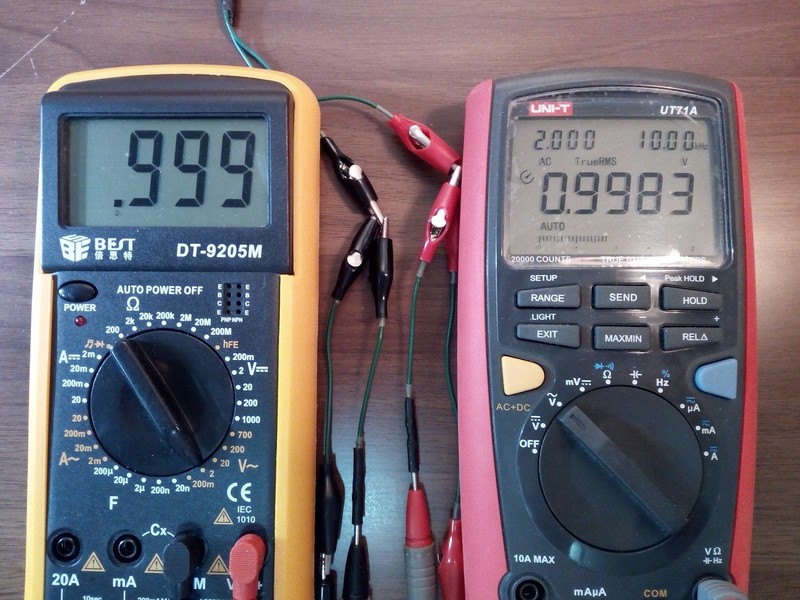

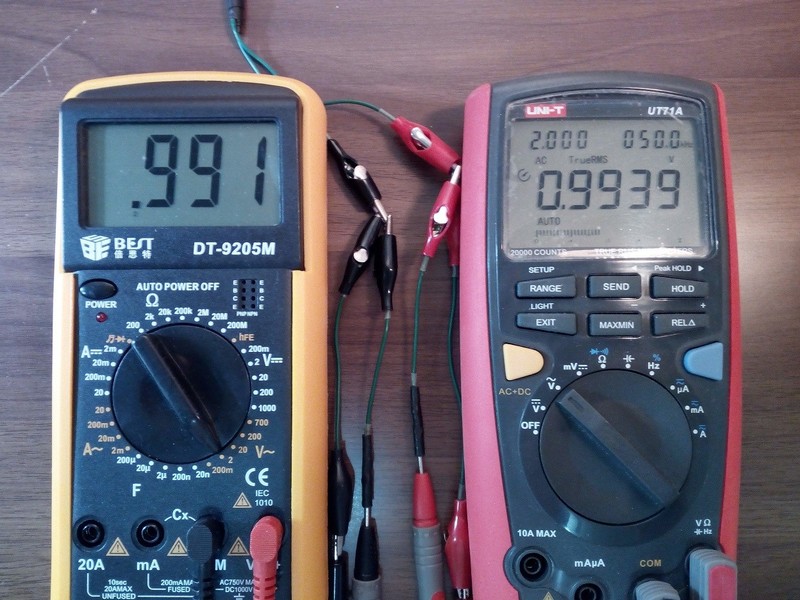

下面进入主题，看看交流电压档的频响

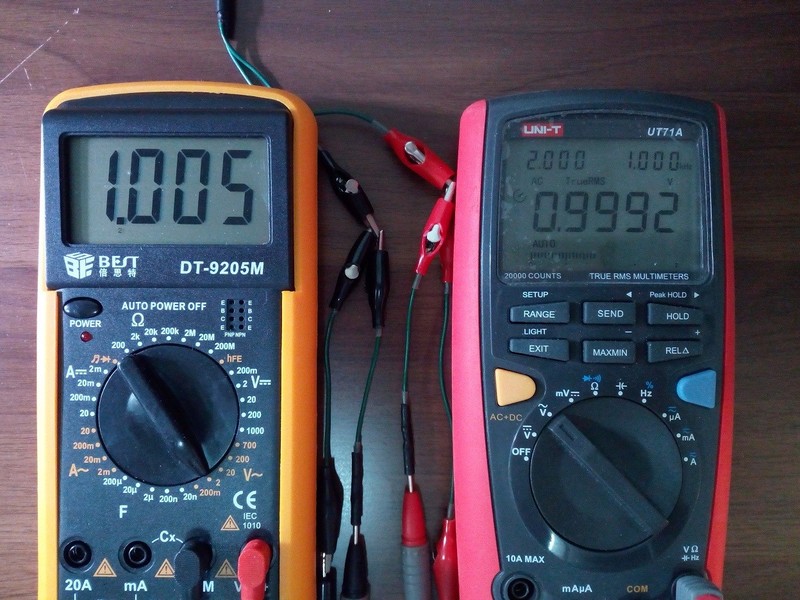

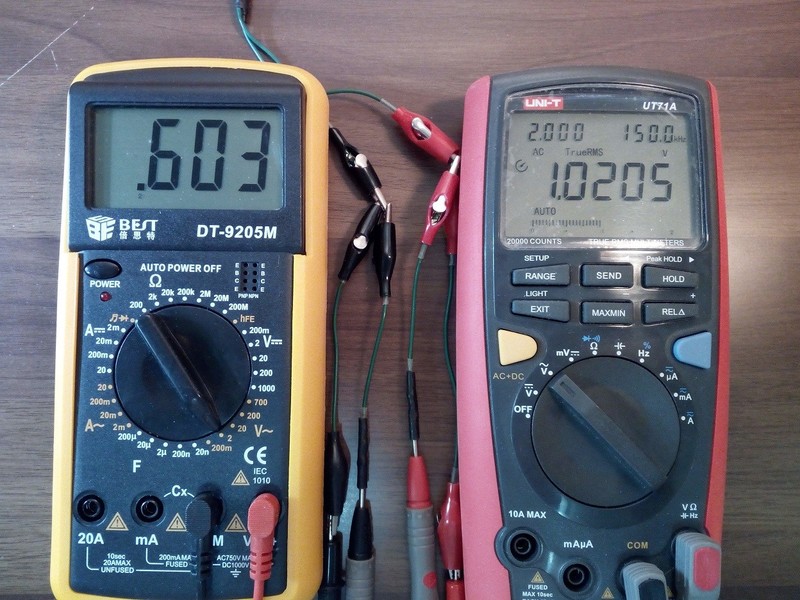

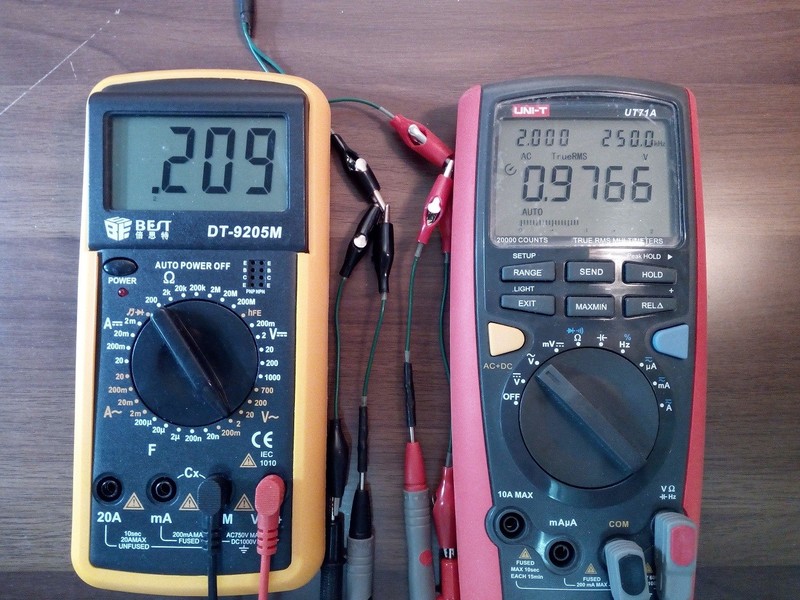

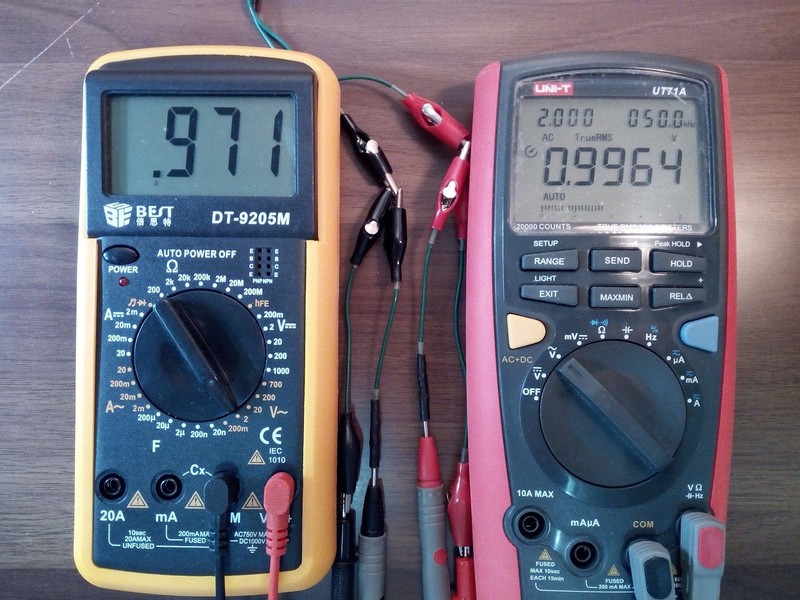

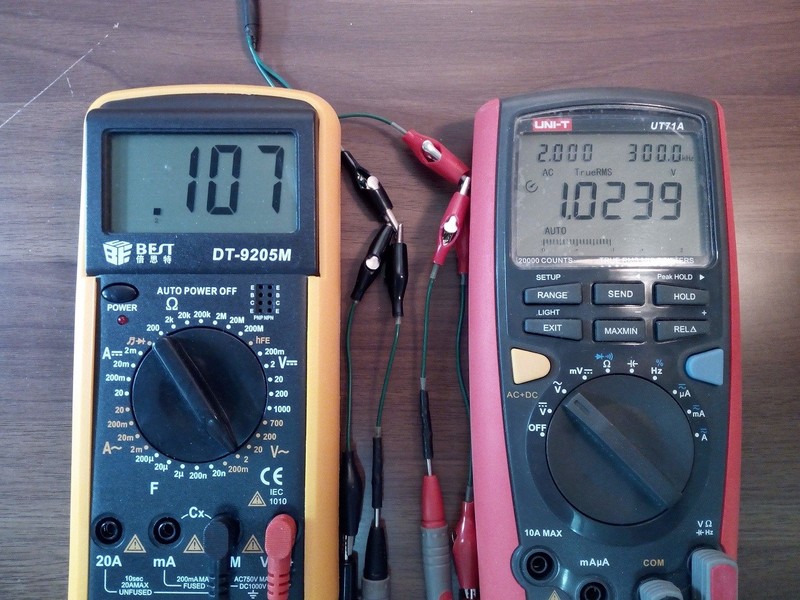

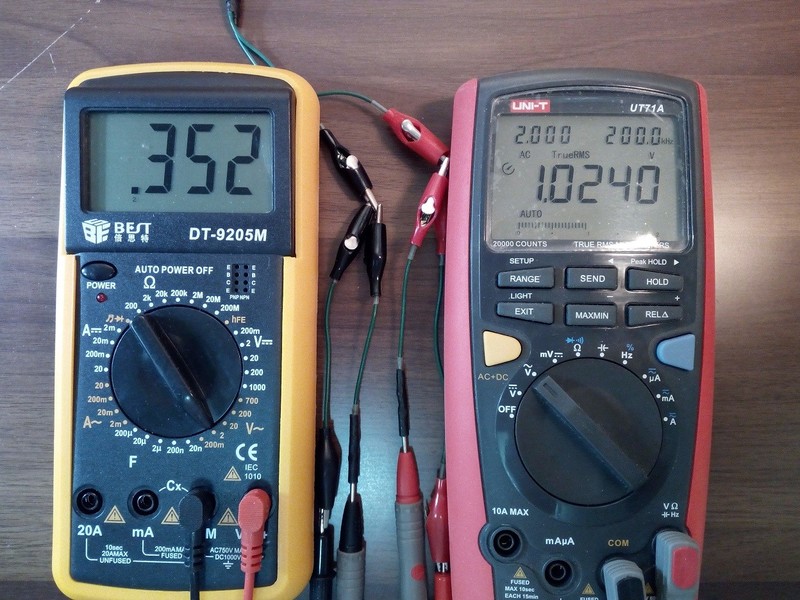

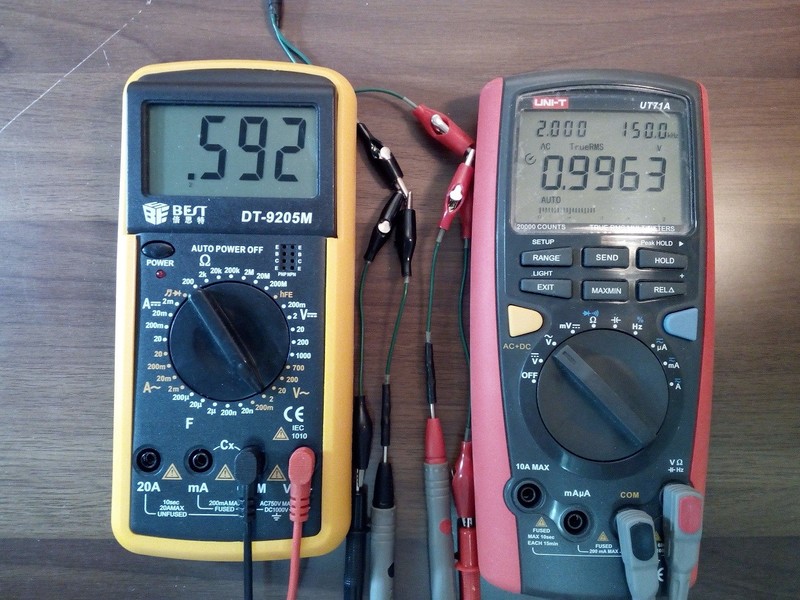

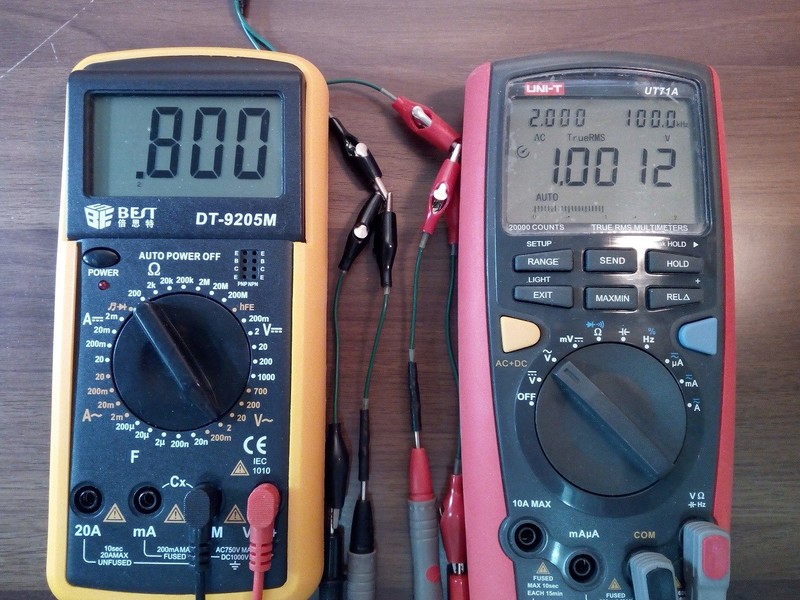

正弦波

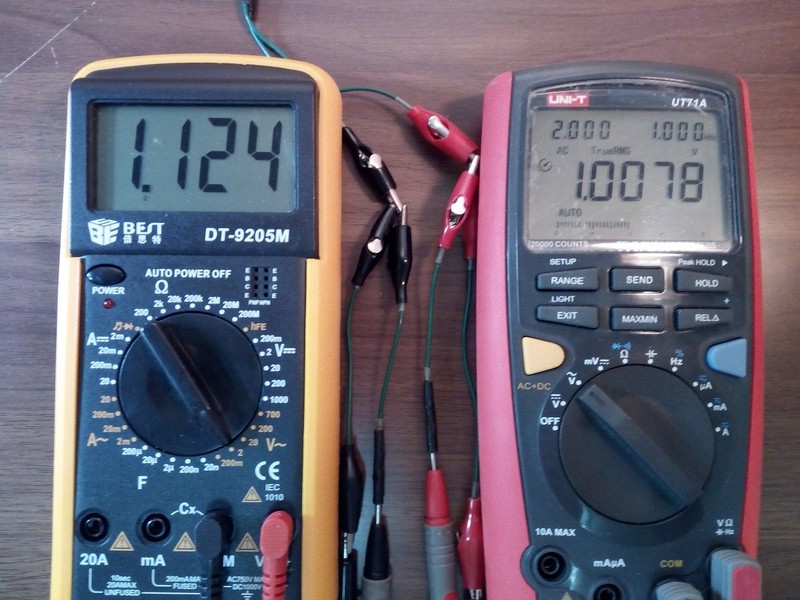

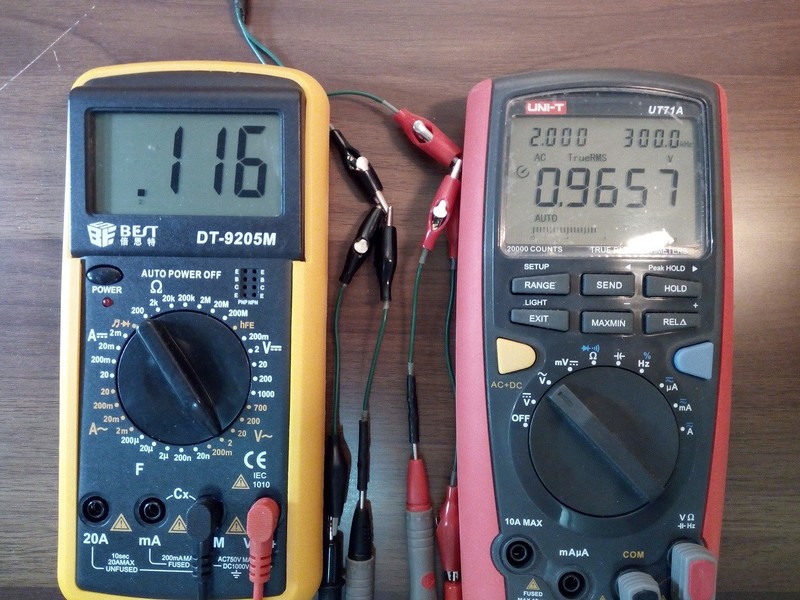

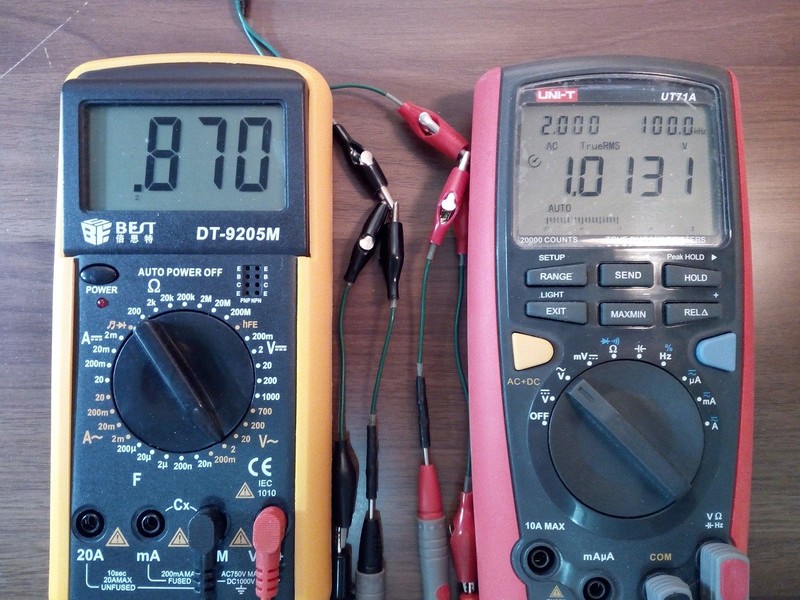

方波










看到这里感觉确实很兴奋，24元的表可以跑交流信号、估测波纹对付电解ESR---爽。
（电器除了电池供电那就是开关电源和PWM，常见频率50----300K）


那就找个开关电源实际测测看

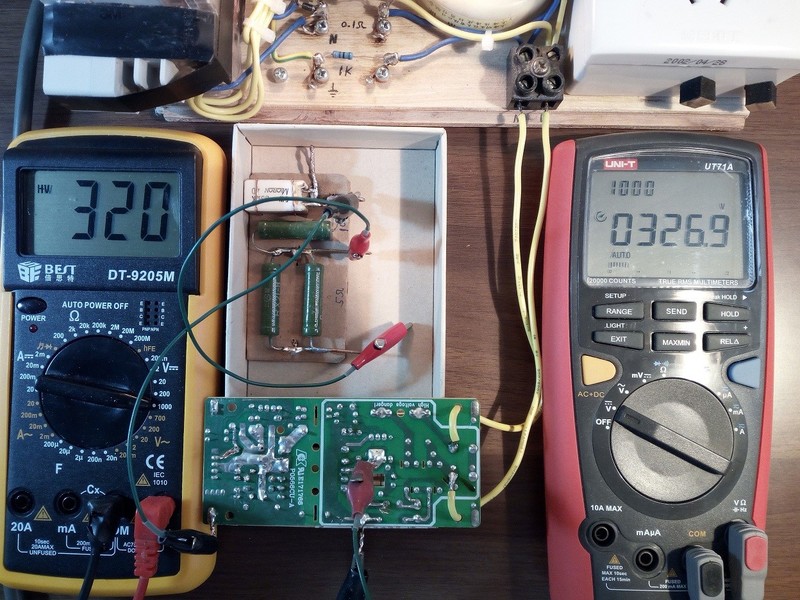

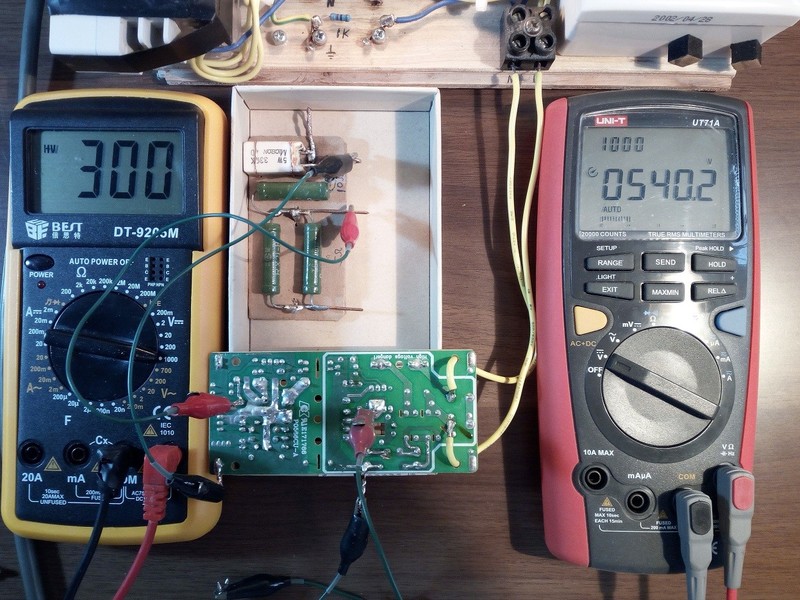

先看看24元玩具表的亮点，DCV档测开关电源D极的DCV
空载


带载后稳定显示，在电脑主板CPU和内存供电也稳定，0660方案的也可以，但毫伏档不行，此表毫伏档也稳定(内阻1M）。
UT71那就乱叫乱跳了，不少比这玩具表后出的表在这方面？
可这玩具的时代，开关电源和PWM还不是主流。

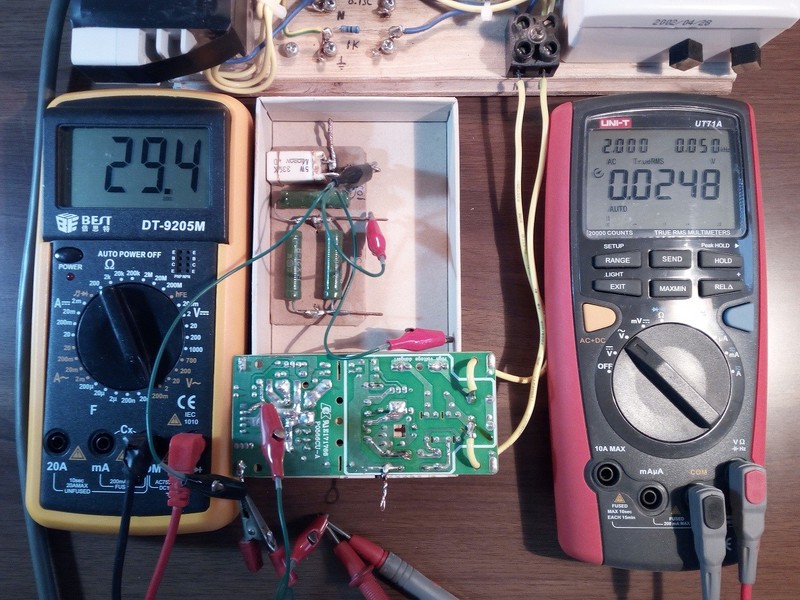

5V输出空载波纹

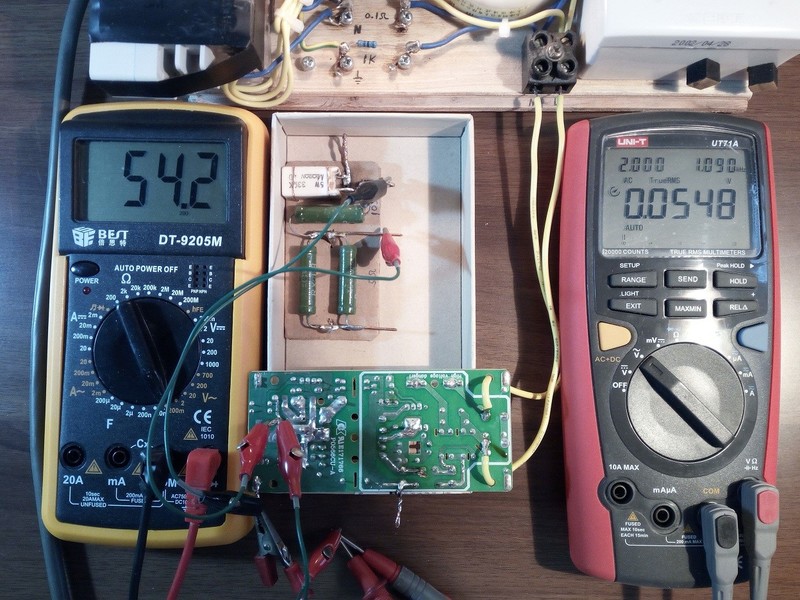

5V输出带载波纹，有点像那么回事

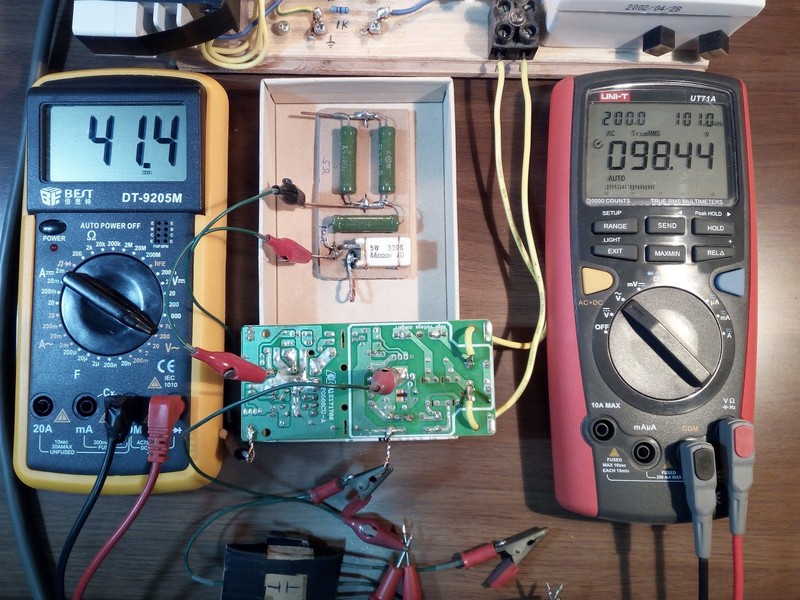

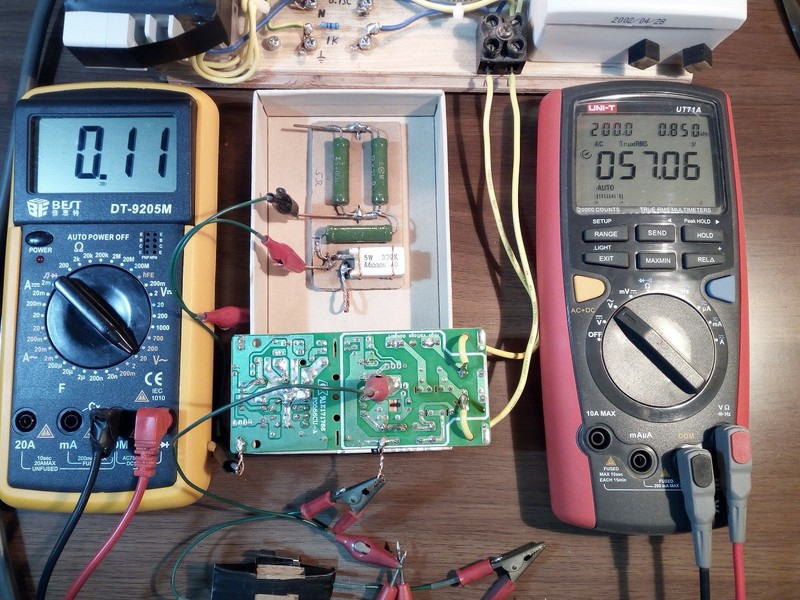

空载D极ACV（此开关电源是100K频率）


带载



按理这表300K内不管精度和正确性，可以随电压幅度大小变化能定性吧，实际在电脑主板上测（200和300K）PWM基本测不出。CPU和内存的方波占空比10--20%比较小。但我用信号发生器调小占空比也能定性。 开关电源输出整流二极管前端此表也不行（100K）（串了隔直电容）。
当然测CRT灯丝电压OK（15K）
看来这表除非是同样的电路测熟了或许有用，或者用于50K以下的电路。

其它已有此芯片表的朋友，有兴趣可自己试试。

好，费心费力了，感谢分享经验！

测这些项目用了DIY的工具，看着不太懂，还得学习呀。

勇闯沙滩 发表于 2019-5-31 06:39
测这些项目用了DIY的工具，看着不太懂，还得学习呀。

谢谢交流！

信号发生器 TFG2006 （二手淘汰货）
对比表 ZT-X和UT71A

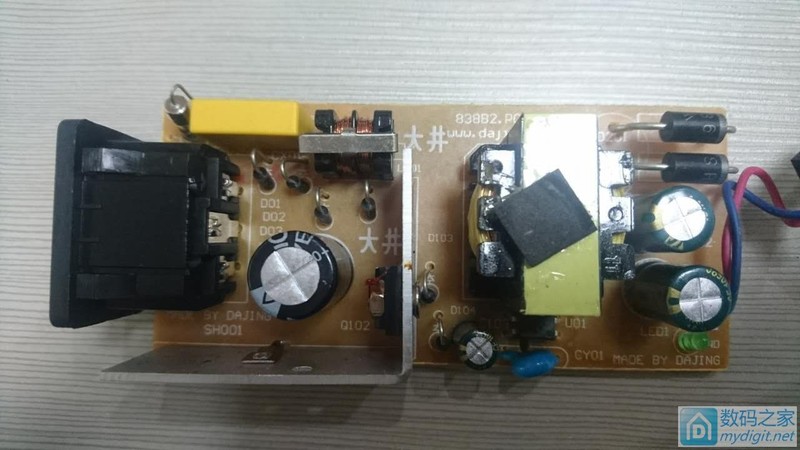

实测DVD开关电源和电脑主板上PWM场管引脚（一个人拍照不便，没有上照）

应该是我说的不清楚

本意是想发掘玩具表的亮点，希望有实用定性价值。结果不行，
远不如DCV+ 二极管来得稳定可信。
那个1欧电阻是测电流的取样电阻（维修习惯测电压估测电流永不烧表）

散淡021 发表于 2019-5-31 06:50
谢谢交流！

信号发生器 TFG2006 （二手淘汰货）

那个1欧电阻我是看的明明白白，测电压估测电流永不烧表的小工具我也做了几个，看见废板上的大功率电阻就留着，找1欧电阻不好找，就得串并一下。

这些年一直是9205日常维修使用

巍巍兴安 发表于 2019-5-31 07:22
这些年一直是9205日常维修使用

这芯片方案正规和山寨厂家都生产，在用的人不会少。

我当年买过二台贵州二厂出的500多元的表，可能也是7106的，到手新表V片不爽就一直没用压箱底。那天找出看看。

不必在看似参数未必参数上纠结。说白了，充其量就是一块表，一块【定性】测量的表。  愚见！

谢谢分享，非常详细。

wgsd 发表于 2019-5-31 10:28
谢谢分享，非常详细。

谢谢老师！

人艰不折，哈哈，是人艰不拆，差一点！！！

人艰不拆 发表于 2019-5-31 14:36
人艰不折，哈哈，是人艰不拆，差一点！！！

抱歉

马上改，我的眼睛？

我的币凑够了。

散淡021 发表于 2019-5-31 14:41
抱歉

马上改，我的眼睛？

，哈哈，何必认真

楼主托我测试UT33A+频响，怎奈对频响不是很懂，一直无从下手。有时间的话能不能发个帖子介绍下比如开关电源之类的和万用表频响的关系？

zwillhill 发表于 2019-6-1 21:46
楼主托我测试UT33A+频响，怎奈对频响不是很懂，一直无从下手。有时间的话能不能发个帖子介绍下比如开关电源 ...

看你发的帖子，你应该比我内行，理论上你绝对是我的老师，

应该是我没说明白。

就是用信号发生输出交流电压，用玩具表的交流电压档测，1K频率内肯定正常，频率越高玩具表显示值也就越小（信号源输出的电压幅度不变，输出频率增高），

如0660方案的表 超过5K就没显示了 2K内可定性
上面的玩具表到300K还是有稳定的读数。
可实际测电路时不行

开关电源和万用表的频响关系我肯定不懂

准规维修开关电源应该用波波吧
而个人和业余爱好者，如我个人喜欢用万用表（搞不定时只能上波波）
万用表不用隔离（手持），
先测DCV正常后，还不行只能用万用表的ACV，常用开关电源频率500K以下，
100K频响的表都没问题（如100K的UT71 实际3M以下都能定性）

如果上面的玩具表实际能行，那修理开关电源就简单了
如上图 测D极的ACV 就知道已起振和带载时的情况
如测输出的纹波电压，空载高输出电解容量变小很多或ESR过大，如带载高那ESR偏大了，易发烫冒顶。

如果你的33A+能测，那很有实用性

我波波也是刚学着用，还不舍得直接测D极，D极的波形我的波和我的水平很难调稳定，如果带载那就更难测了
100K的表就简单了
当然ZT-X 等等 串个二极管也是很爽快的
不喜欢测交流的，那就直接测D极的DCV也是可以的（0660方案的表表现不错）

散淡021 发表于 2019-6-1 22:29
看你发的帖子，你应该比我内行，理论上你绝对是我的老师，

应该是我没说明白。

我发的基本是转载，且多是些照猫画虎就可以的改造，原理什么的基本不懂。
开关电源和频响的关系，我的意思是哪个元件需要用到频响好的万用表，之前说测频率再测电压，问题是我连哪个元件有频率都不知道
D极的话，就是测开关电源MOS管咯？

zwillhill 发表于 2019-6-1 22:55
我发的基本是转载，且多是些照猫画虎就可以的改造，原理什么的基本不懂。
开关电源和频响的关系，我的意 ...

个人没有标准
有波波那最好
有100K的表算很实用的，
再差玩具表总有个吧 ：如你的33A+如果行？那最好，不行就串个二极管再去测D极的ACV

D极就是指开关电源里的开关场管的D极（这里有工作能源直流310V和工作内容高压交流，D极电压常见和特殊，所以不少人用它来看看表的实际表现，如0660和上面的玩具表就不错， 而UT71等等不少表在此的DCV档就不行）

散淡021 发表于 2019-6-1 23:18
个人没有标准
有波波那最好
有100K的表算很实用的，

有开关电源，几块无用的主板，测量D极与地之间的频率、ACV和DCV？
表有ut33a+（未知方案，标称40Hz~400Hz），矿坛的supeer av4（hy12p65，基本类似于dtm0660系列，标称响应40Hz~1kHz），ut136b+（ess277方案，标称40Hz~1kHz）门外汉级别玩家，示波器、信号源什么的没有

zwillhill 发表于 2019-6-1 23:30
有开关电源，几块无用的主板，测量D极与地之间的频率、ACV和DCV？
表有ut33a+（未知方案，标称40Hz~400Hz ...

可以测了

你的几个表，应该测ACV都要串个隔直1uF以下的电容，
开关电源注意安全，最好单手操作

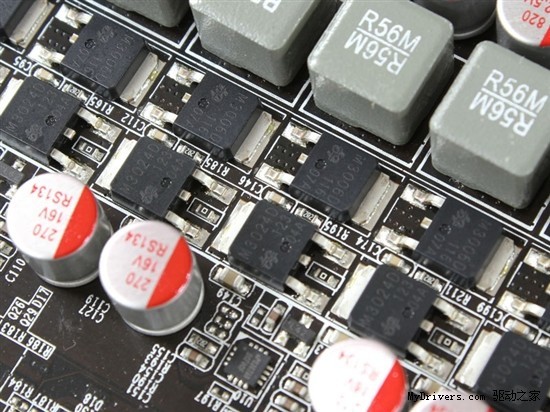

主板场管G、S或D都有PWM

你试试看
