D一个简易的直流电流钳表模型，试验品

发表于：2019-6-5 08:44:07 5245
万用表
主题类别: 制作_改装
仪表品牌: DIY自制
显示方式: 其它
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

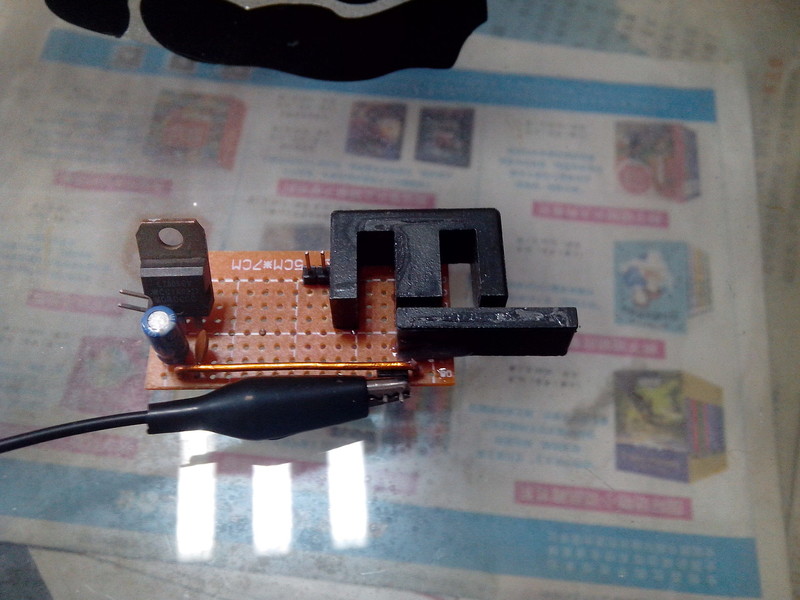

样子如下，
里面有霍尔器件，在E型铁芯与I型铁芯中间

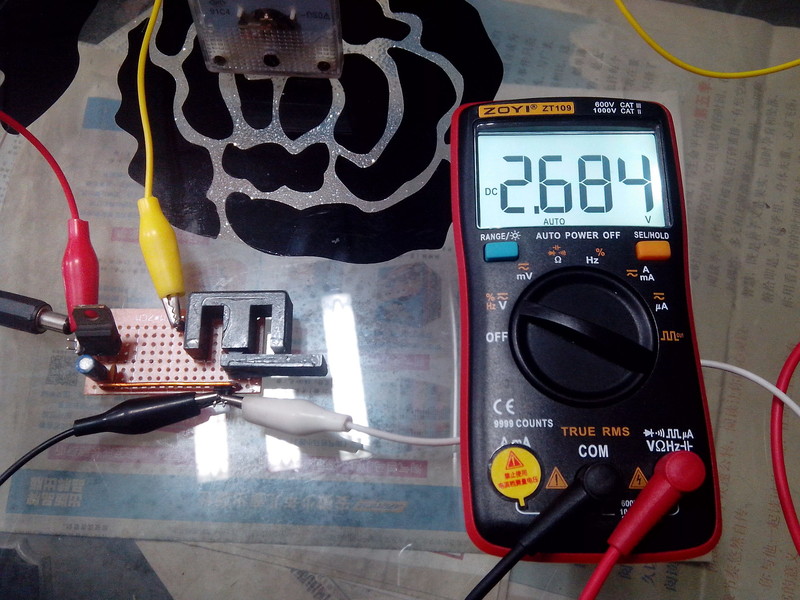

通电显示输出电压

有一定漂移，可能是温漂

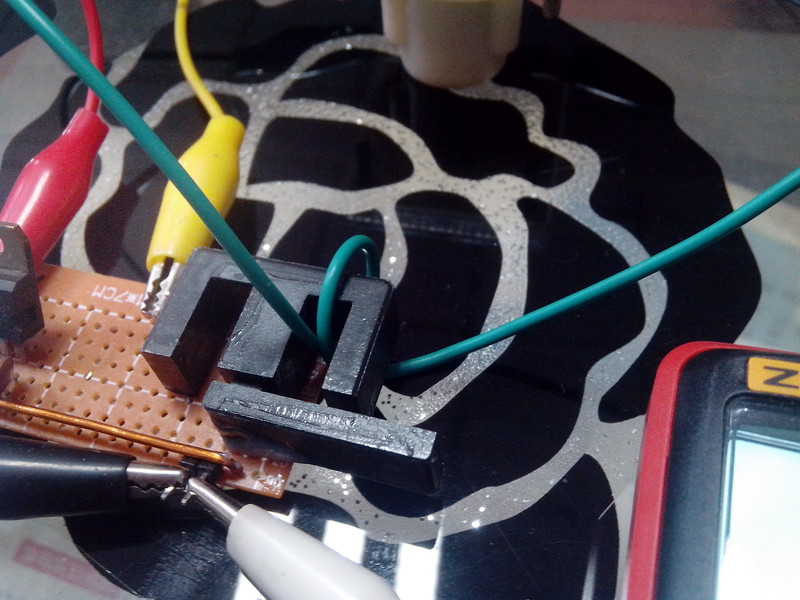

绕一圈导线，这个导线要通过电流，此时没通电

算是一圈吧

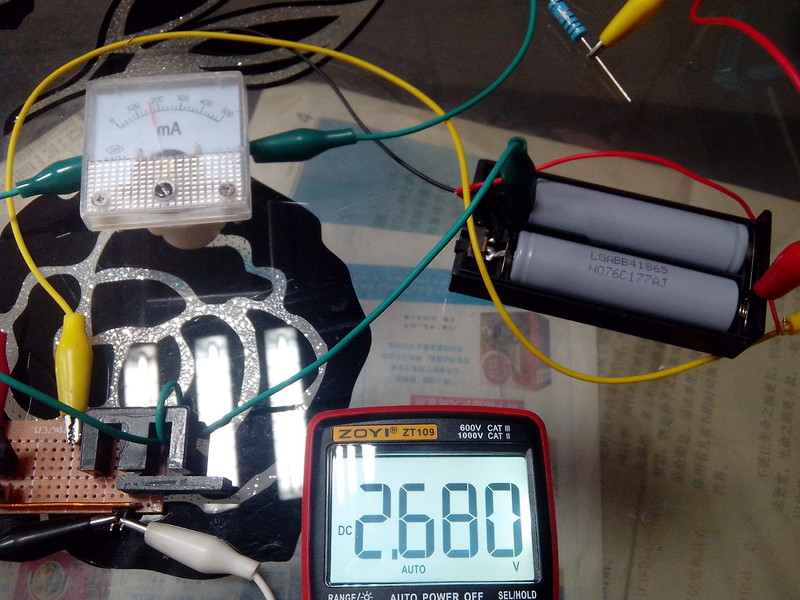

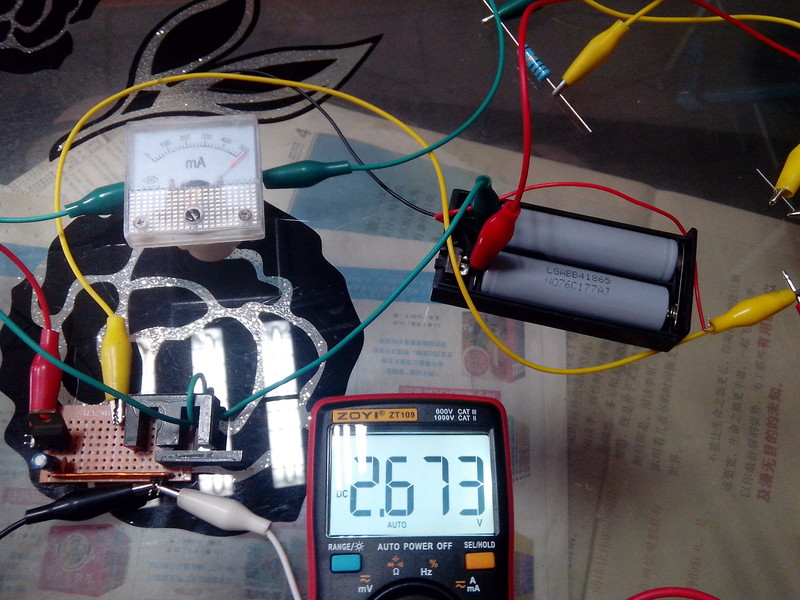

指针电流表指示电流，大约300ma，输出电压下降5mv

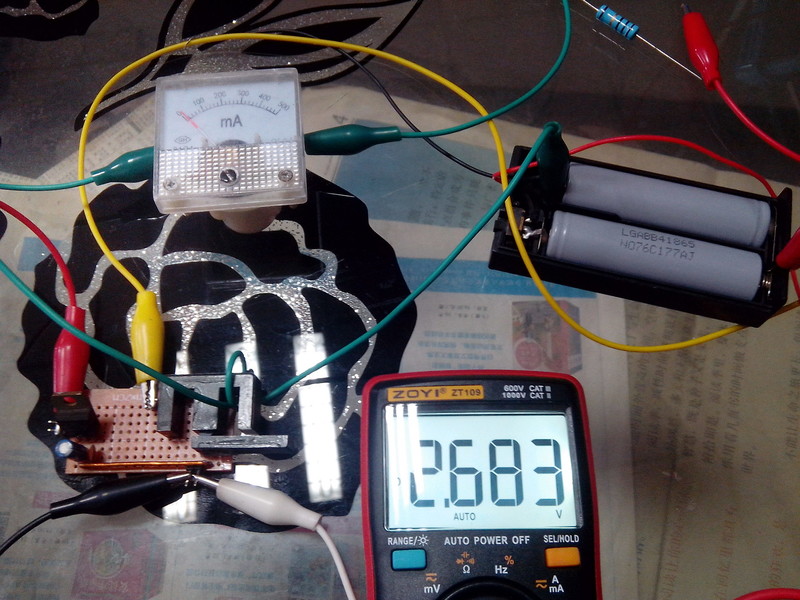

改大约180ma电流，输出电压下降3mv，还算基本成比例吧

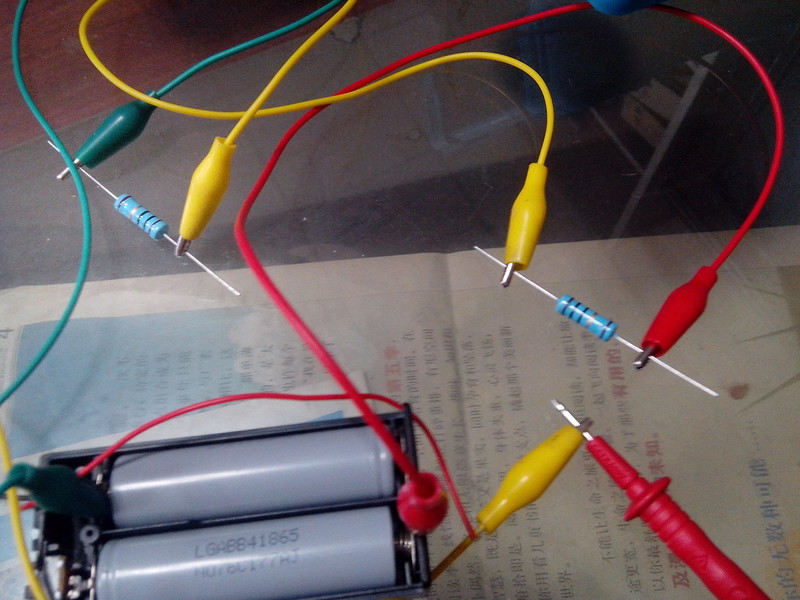

这是调节电流的限流电阻

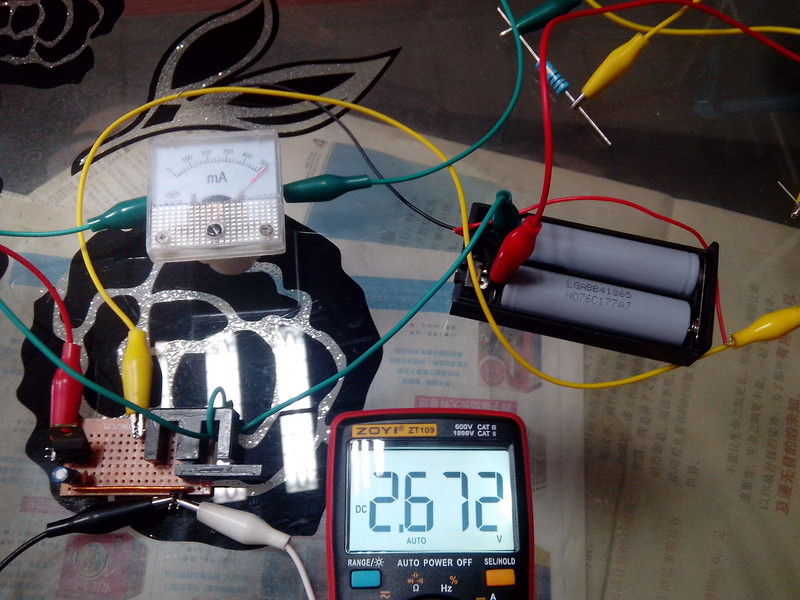

加大电流到超过500ma，表头指针达到极限了，输出下降11ma
，理论这时电流超600ma了

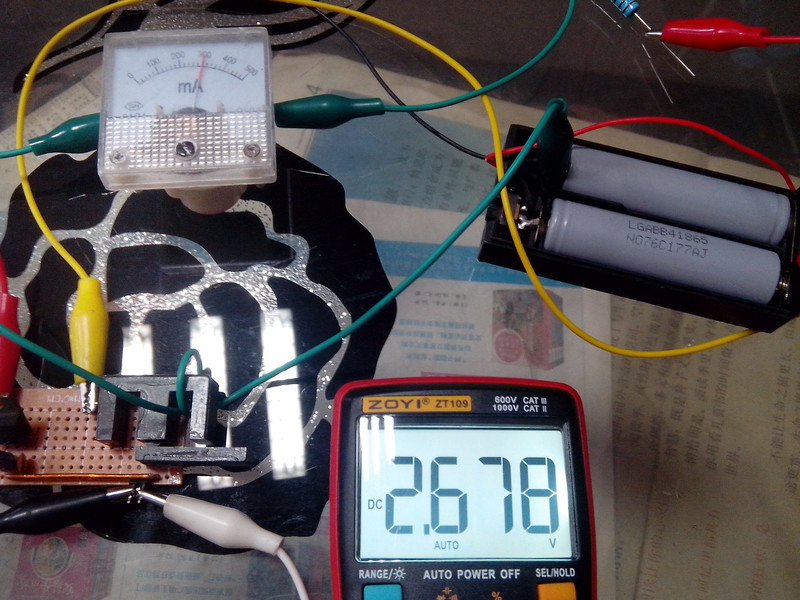

有所波动
收藏
送赞
分享

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 很给力!

查看全部评分总评分 : 仪表币 +10

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

锐意如风 数字探长 2019-6-5 10:27:16
楼主玩出花来了。
2019-6-5 10:27:16 回复
chen131578 数字精灵 2019-6-5 10:59:56
淘宝上成品钳头比钳表还贵，模块玩玩可以，使用不方便。
2019-6-5 10:59:56 回复
人艰不拆 楼主     数字王者 2019-6-5 11:29:53
锐意如风 发表于 2019-6-5 10:27
楼主玩出花来了。

哈哈，我希望能玩出钱来
2019-6-5 11:29:53 回复
勇闯沙滩 数字大神 2019-6-5 13:34:36
学习一下钳表原理展示。
2019-6-5 13:34:36 回复
dgpower 数字梦想家 2019-6-5 19:13:39
又来玩了
2019-6-5 19:13:39 回复
白不分 数字大师 2019-6-5 20:46:46
真会玩哈。支持
2019-6-5 20:46:46 回复
散淡021 数字大神 2019-6-5 20:57:43
谢谢分享

楼主期待你把它整进新的ZT交流钳表里或者做个交直钳头配万用表用。（我当年为了有这功能花了1250元买了我的头像玩具表）
2019-6-5 20:57:43 回复
人艰不拆 楼主     数字王者 2019-6-5 21:16:54
散淡021 发表于 2019-6-5 20:57
谢谢分享

楼主期待你把它整进新的ZT交流钳表里或者做个交直钳头配万用表用。（我当年为了有这功能花了125 ...

，哈哈，您也是土豪啊，失敬，失敬
2019-6-5 21:16:54 回复
kyhwhb 数字大神 2019-6-6 07:13:36
静候转换安装到表上，更方便实用
2019-6-6 07:13:36 回复
人艰不拆 楼主     数字王者 2019-6-6 08:31:51
巍巍兴安 发表于 2019-6-6 07:13
静候转换安装到表上，更方便实用

哈哈，哪有那么容易，这么容易还要厂家干嘛，我们都D得了
2019-6-6 08:31:51 回复
勇闯沙滩 数字大神 2019-6-6 15:57:59
散淡021 发表于 2019-6-5 20:57
谢谢分享

楼主期待你把它整进新的ZT交流钳表里或者做个交直钳头配万用表用。（我当年为了有这功能花了125 ...

那是什么钳表这么贵，越来越晓得你对电流的敏感。
2019-6-6 15:57:59 回复
5453007 数字探长 2019-6-6 19:37:19
其实这叫两圈，哈哈
2019-6-6 19:37:19 回复
wgh1027 数字大神 2019-6-7 20:04:04
5453007 发表于 2019-6-6 19:37
其实这叫两圈，哈哈

这个确实是应该算2匝。
2019-6-7 20:04:04 回复
人艰不拆 楼主     数字王者 2019-6-8 11:08:18
5453007 发表于 2019-6-6 19:37
其实这叫两圈，哈哈

哈哈，绕晕了
2019-6-8 11:08:18 回复
ynqjzzh 数字梦想家 2019-6-10 11:44:34
很独特的玩法，话说回来我还没有直流钳表呢，交流的倒是有了
2019-6-10 11:44:34 回复
chen131578 数字精灵 2019-6-10 11:56:12
ynqjzzh 发表于 2019-6-10 11:44
很独特的玩法，话说回来我还没有直流钳表呢，交流的倒是有了

这次活动后也有交流钳表了。
2019-6-10 11:56:12 回复
