昨天发帖那个试验直流钳表模型有指向性——指南针效应

发表于：2019-6-6 08:34:17 3552
万用表
主题类别: 知识_经验
仪表品牌: 众仪（ZOYI）
显示方式: 三位半
型号或关键字: 直流钳表

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
随着摆放方位的不同，它的输出电压也会改变

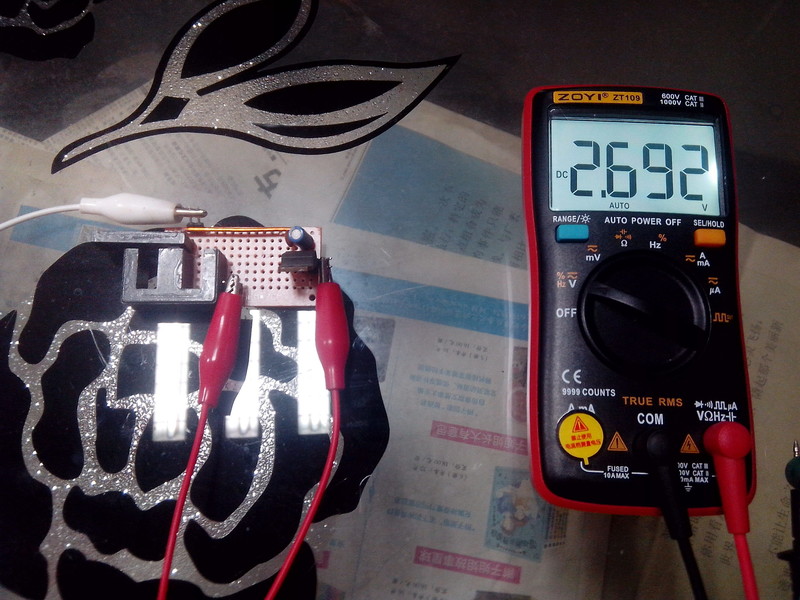

E字缺口朝下

输出有1mv的波动

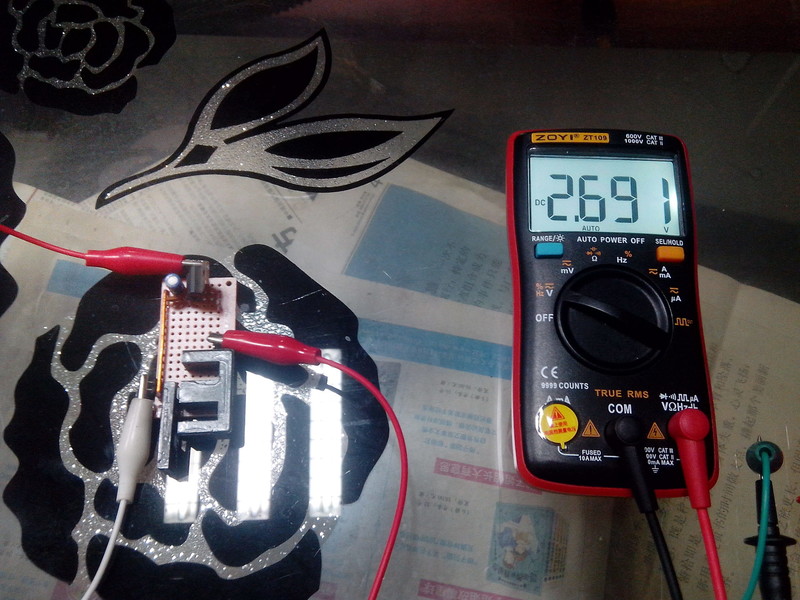

E字缺口朝上，输出立即下降2mv

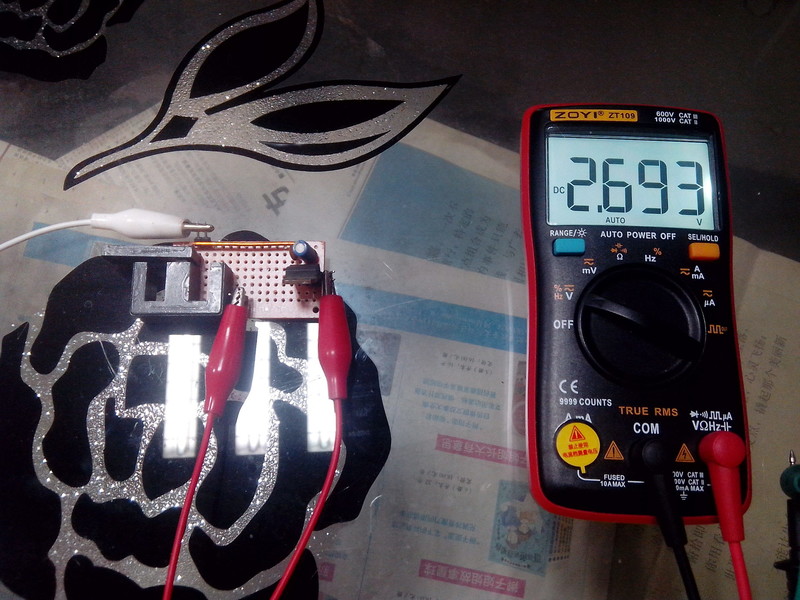

1mv波动

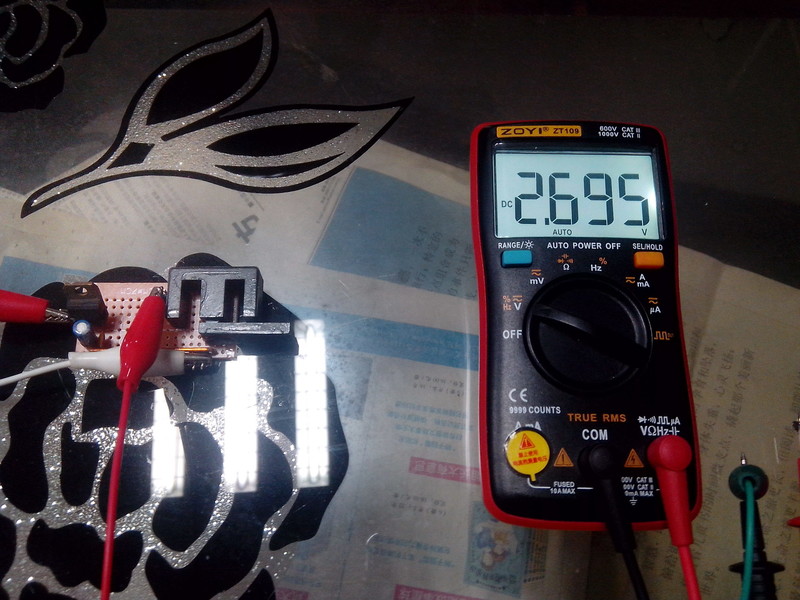

E字缺口朝右，输出电压还高些

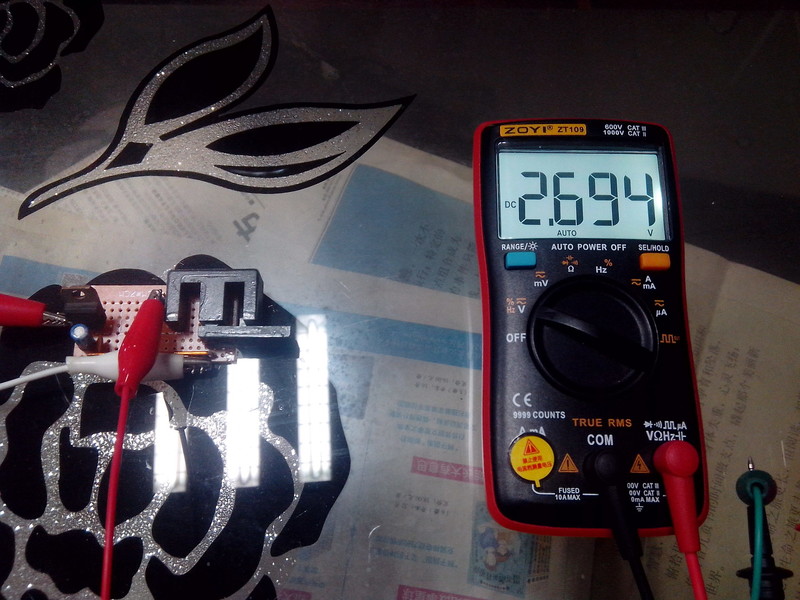

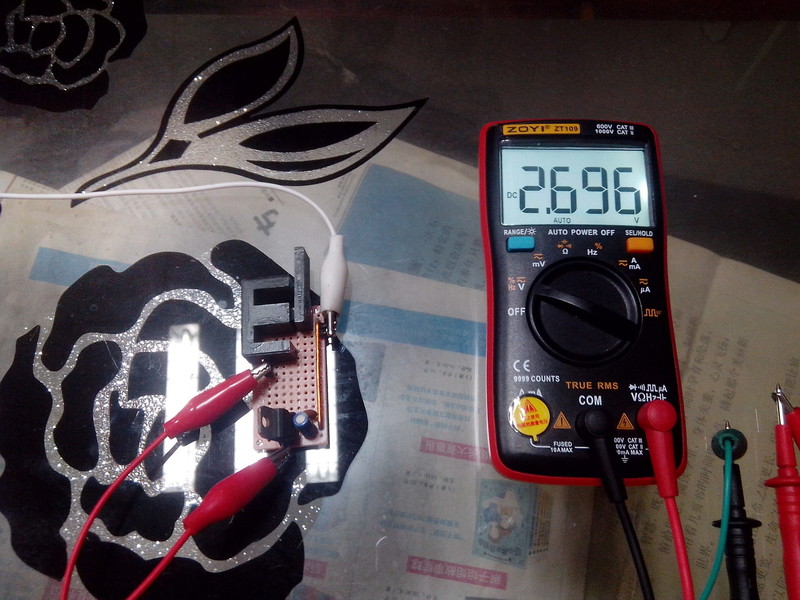

E字缺口朝左，输出电压还低些，这个方向上电压变化最明显

输出电压因方向而异，明显带有指向性——指南针效应，
但是由于磁路复杂，我也分不清那块铁氧体起主要作用，感觉是长条那块
它来接收地磁

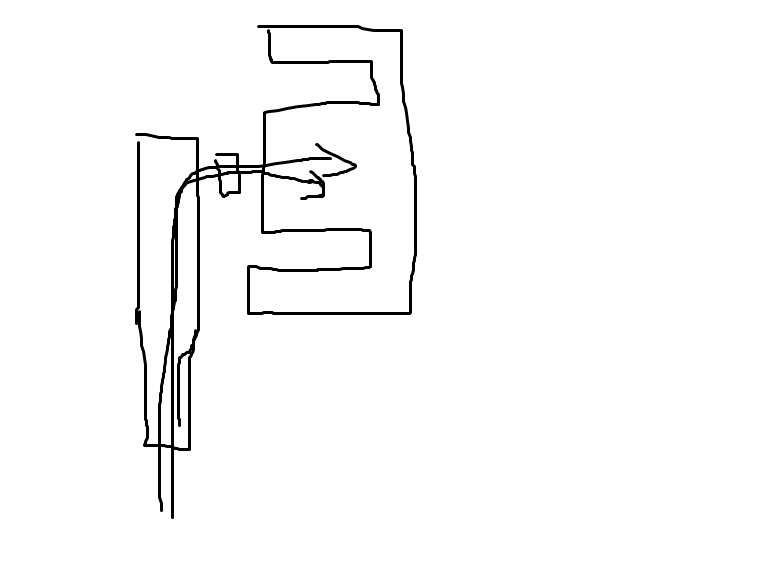

简单画个磁路图，显示主要地磁回路


欢迎打击来探讨！
收藏
送赞
分享

评分

参与人数 1仪表币 +10 收起 理由
散淡021 + 10 赞一个!

查看全部评分总评分 : 仪表币 +10

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（12）

chen131578 数字精灵 2019-6-6 08:43:16
应该是地球磁场影响的。

磁路没有闭合影响的吧。如果不怕麻烦，铁芯上挖个槽，把霍尔元件嵌进去，让铁芯两边贴合紧密试试？

估计直流钳表地球磁场应该影响不大吧。
2019-6-6 08:43:16 回复
勇闯沙滩 数字大神 2019-6-6 08:48:53
你的附近有没有磁感应，换个地方再试试。
2019-6-6 08:48:53 回复
人艰不拆 楼主     数字王者 2019-6-6 09:00:31
chen131578 发表于 2019-6-6 08:43
应该是地球磁场影响的。

磁路没有闭合影响的吧。如果不怕麻烦，铁芯上挖个槽，把霍尔元件嵌进去，让铁芯两 ...

实在是挖不动啊
2019-6-6 09:00:31 回复
chen131578 数字精灵 2019-6-6 09:08:28
本帖最后由 chen131578 于 2019-6-6 09:10 编辑

我以为还是改造铁芯：
1、多余的截掉。
2、挖槽放霍尔元件，保证两部分紧密结合。
3、如果想实用，铁芯一边加转轴、一边加卡扣。
4、设计好电路，确定好电流电压关系，便于用电压档测量。比如100A→1V。5、楼主可以批量生产自流嵌头，成本价供应坛友，造福大家。



2019-6-6 09:08:28 回复
5448 数字大师 2019-6-6 09:12:40
关于直流钳：1、使用时需要重置归零，2、在强磁强电场环境中，需要不停归零，3、归零后尽量不要再移动钳表了，地磁也会干扰读数…
2019-6-6 09:12:40 回复
chen131578 数字精灵 2019-6-6 09:16:05
5448 发表于 2019-6-6 09:12
关于直流钳：1、使用时需要重置归零，2、在强磁强电场环境中，需要不停归零，3、归零后尽量不要再移动钳表 ...

学习了，归零听说过。了解的没这么详细。
2019-6-6 09:16:05 回复
人艰不拆 楼主     数字王者 2019-6-6 09:22:57
5448 发表于 2019-6-6 09:12
关于直流钳：1、使用时需要重置归零，2、在强磁强电场环境中，需要不停归零，3、归零后尽量不要再移动钳表 ...

哈哈，原来还这么复杂啊，学习了
2019-6-6 09:22:57 回复
5free 数字大师 2019-6-6 12:44:08
用UT210E时，就发现这个现象了
2019-6-6 12:44:08 回复
散淡021 数字大神 2019-6-6 13:05:28
６楼正解，　ＤＣＡ钳口就是这样的，　所有的表都有调零按钮。好的还有带消磁的。　

楼主你这个比真钳表变化小多了，　我的２１０Ｅ　底数有时到０．５００Ａ
2019-6-6 13:05:28 回复
人艰不拆 楼主     数字王者 2019-6-7 15:45:28
散淡021 发表于 2019-6-6 13:05
６楼正解，　ＤＣＡ钳口就是这样的，　所有的表都有调零按钮。好的还有带消磁的。　

楼主你这个比真钳表变 ...


谢谢分享！
2019-6-7 15:45:28 回复
yejunan 数字探长 2022-10-25 13:57:23
谢谢分享！
2022-10-25 13:57:23 回复
atz123 数字王者 2022-10-25 20:02:19
谢谢分享
2022-10-25 20:02:19 回复
