晒晒我读写万用表数据的编程器，自制非常简单

发表于：2019-6-15 17:21:03 5744
电子产品
行为类别: 其它
产品类别: 编程器_单片机
电子品牌: DIY自制
电子产品关键字: 万用表数据编程器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
晒晒我的编程器，自制的，非常非常简单就两个电阻。

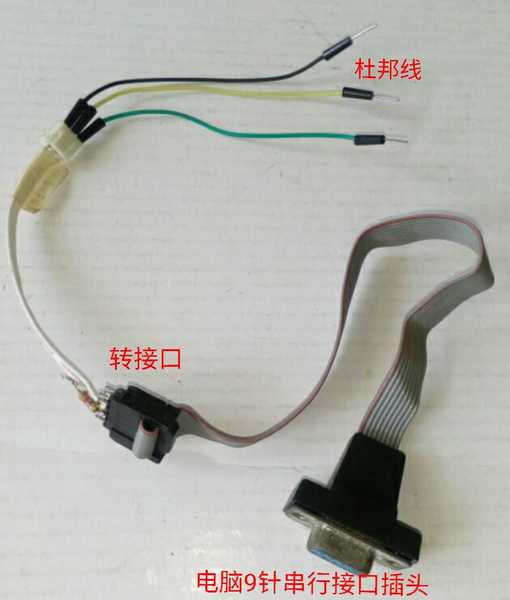

哈哈，就是这个东东:

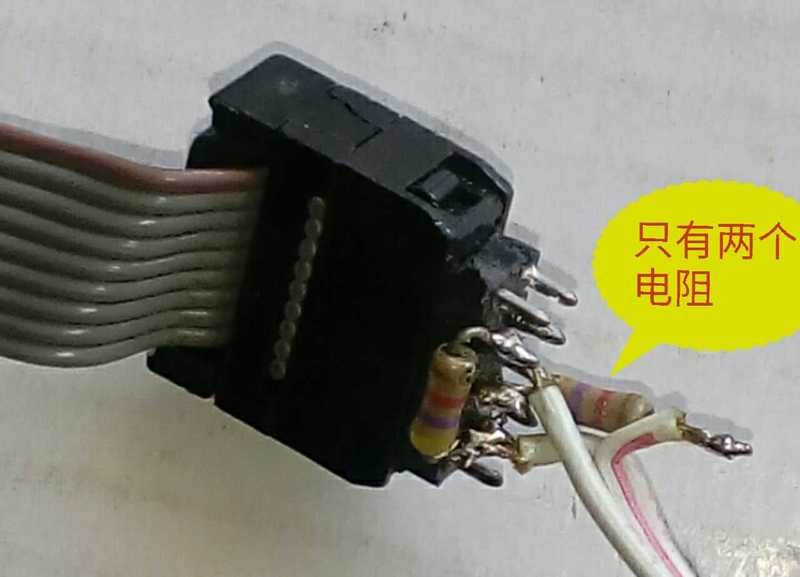

核心零件，就两个电阻:

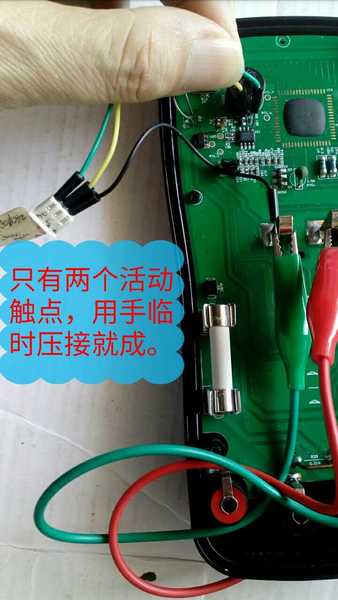

读数数据进行时:

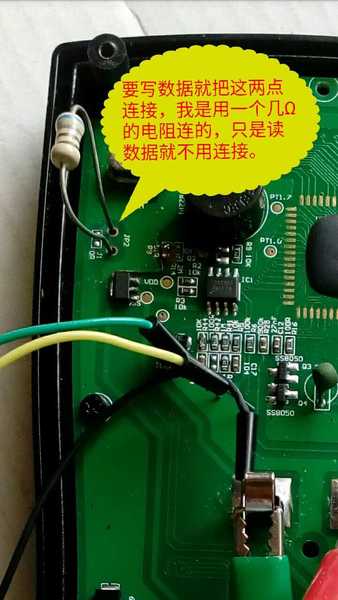

注意事项:

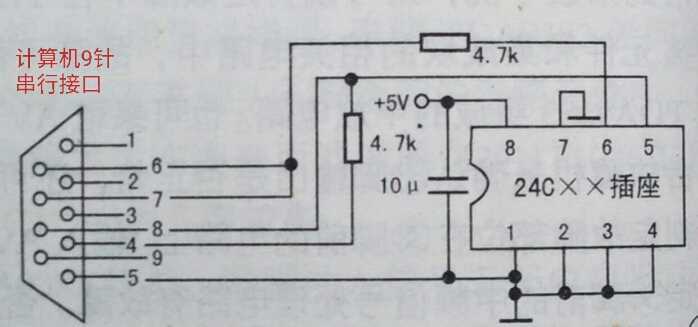

原理图:


这个编程器特点是简单，不过电脑得有串行接口，老一点的电脑都会有的。

读写时万用表要接上电池和开机，编程器的地线与电池负极连接，两条数据线用手拿着直接与24C芯片的5、6脚接触，才几秒钟时间手不会累。这样子芯片不用焊下来，又可以不用编程夹，简单方便。
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（23）

chenbingwen 数字梦想家 2019-6-15 17:25:03
谢谢楼主分享！！！
2019-6-15 17:25:03 回复
wgh1027 楼主     数字大神 2019-6-15 17:30:13
编程器软件:
ponyprog2000串口读写器.rar (729.58 KB, 下载次数: 197)

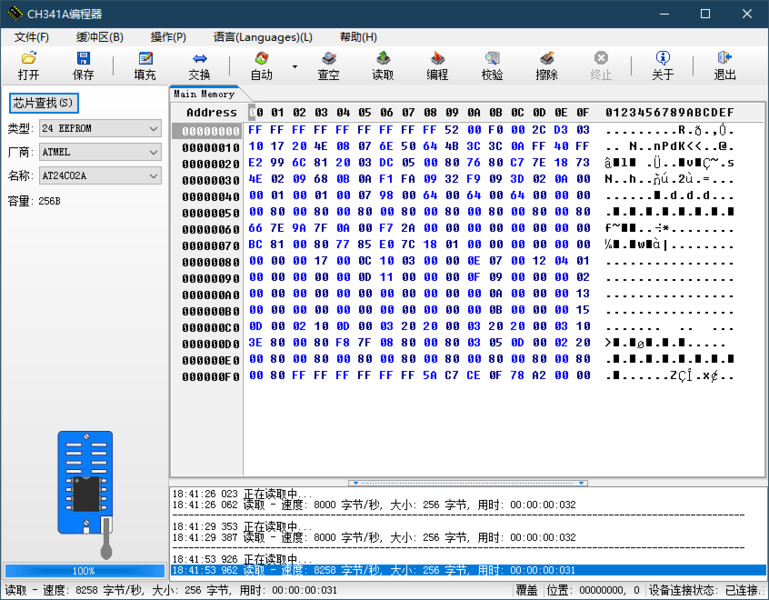

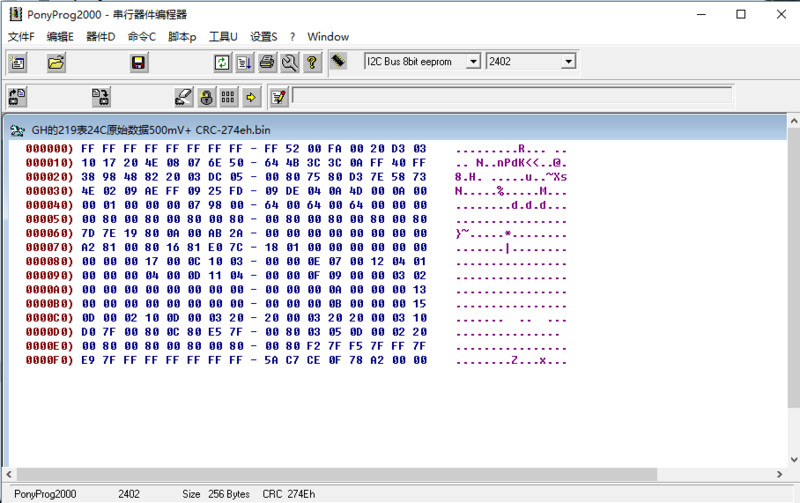

编程器界面截图:
2019-6-15 17:30:13 回复
5453007 数字探长 2019-6-15 17:41:00
不错，不过高高手不屑一看
2019-6-15 17:41:00 回复
haihwa 数字探长 2019-6-15 17:49:38
楼主 感谢分享 让我开了眼界
2019-6-15 17:49:38 回复
光速飞行 数字大神 2019-6-15 19:05:47
我都是用专业编程器，而且用了几十年。
2019-6-15 19:05:47 回复
zwillhill 数字探长 2019-6-15 19:24:48
本帖最后由 zwillhill 于 2019-6-15 19:34 编辑

感觉219的eeprom没啥可改的。楼主也改了ce啊，可惜没效果
怎么我的表dcv档都是00 80，似乎没有校正过

2019-6-15 19:24:48 回复
白不分 数字大师 2019-6-15 20:24:22
谢谢分亨。
2019-6-15 20:24:22 回复
veteran 数字梦想家 2019-6-16 01:03:19
不错 很实用！
2019-6-16 01:03:19 回复
aping365 数字大师 2019-6-16 01:45:04
24c02是3.3v供电，而且是和主芯片共用的3.3V。若是按照图中那样直接上5V供电的话，有可能导致主芯片过压烧毁哦，要改成3.3V才对。
2019-6-16 01:45:04 回复
kyhwhb 数字大神 2019-6-16 04:01:09
使用串行接口不太方便
2019-6-16 04:01:09 回复
5453007 数字探长 2019-6-16 06:39:28
aping365 发表于 2019-6-16 01:45
24c02是3.3v供电，而且是和主芯片共用的3.3V。若是按照图中那样直接上5V供电的话，有可能导致主芯片过压烧 ...

人家图中只有3根线，何来的直接上5V供电。
2019-6-16 06:39:28 回复
勇闯沙滩 数字大神 2019-6-16 07:43:59
看了这个DIY的万用表数据编程器，学习了它的原理，谢谢分享。
2019-6-16 07:43:59 回复
aping365 数字大师 2019-6-16 08:24:53
5453007 发表于 2019-6-16 06:39
人家图中只有3根线，何来的直接上5V供电。

请看原理图是不是5V？
2019-6-16 08:24:53 回复
wgsd 数字大神 2019-6-16 08:31:31
5453007 发表于 2019-6-16 06:39
人家图中只有3根线，何来的直接上5V供电。

串口的电压可用表量量，信号电压都10V上，24C**电压6V，表内芯片小于4V。储存芯片烧坏了好换，表的芯片与储存芯片是相连的，一旦烧了就没救了，还是按规定操作较好，不要只求侥幸。
2019-6-16 08:31:31 回复
wgh1027 楼主     数字大神 2019-6-16 09:42:09
wgsd 发表于 2019-6-16 08:31
串口的电压可用表量量，信号电压都10V上，24C**电压6V，表内芯片小于4V。储存芯片烧坏了好换，表的芯片与 ...

串口输出电流很小同时还加了电阻限流，而且芯片也有保护，对芯片的伤害很少。
不过加个保护也不难，在数据线对地并个5V左右的稳压管就成。
2019-6-16 09:42:09 回复
wgh1027 楼主     数字大神 2019-6-16 09:48:08
aping365 发表于 2019-6-16 08:24
请看原理图是不是5V？

原理图只是说明原理而已，实际要加多大的电压要视芯片的要求而定，我是利用万用表本身的电压。

我的219已经改了2.5V稳压的哦。
2019-6-16 09:48:08 回复
wgsd 数字大神 2019-6-16 10:26:35
wgh1027 发表于 2019-6-16 09:42
串口输出电流很小同时还加了电阻限流，而且芯片也有保护，对芯片的伤害很少。
不过加个保护也不难，在数 ...

加个保护是对的，有时烧坏不在电流大小，瞬间过压击穿常有的事。
2019-6-16 10:26:35 回复
5453007 数字探长 2019-6-16 11:06:37
一石激起千层浪。继续讨论
2019-6-16 11:06:37 回复
SG830 数字梦想家 2019-6-19 09:59:35
wgh1027 发表于 2019-6-16 09:48
原理图只是说明原理而已，实际要加多大的电压要视芯片的要求而定，我是利用万用表本身的电压。

我的219 ...

谢谢分享，请教有没有读93C46芯片的方法？
2019-6-19 09:59:35 回复
