利达四位半台表的维修

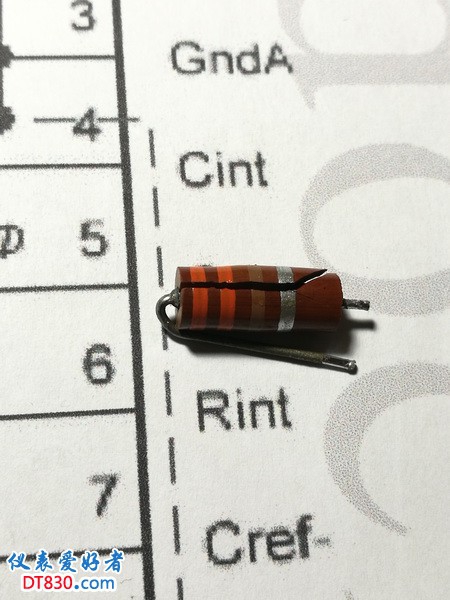

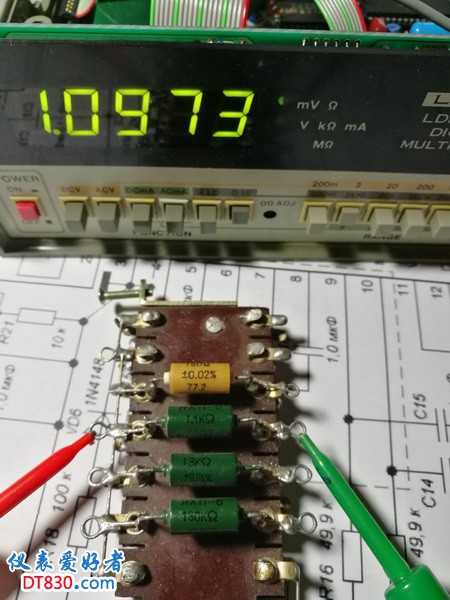

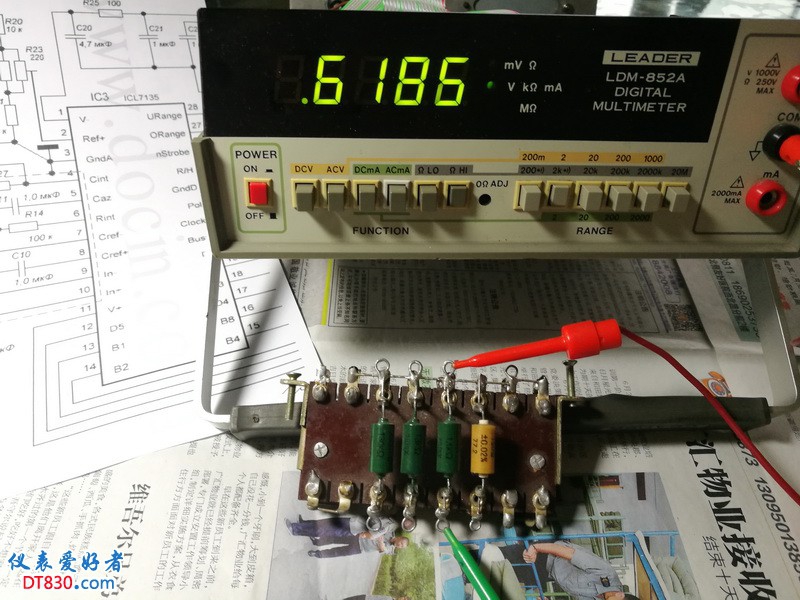

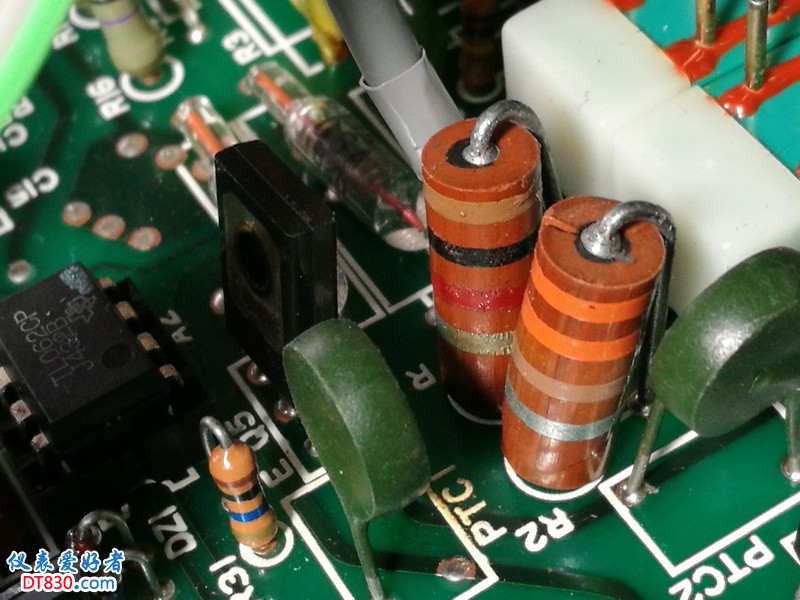

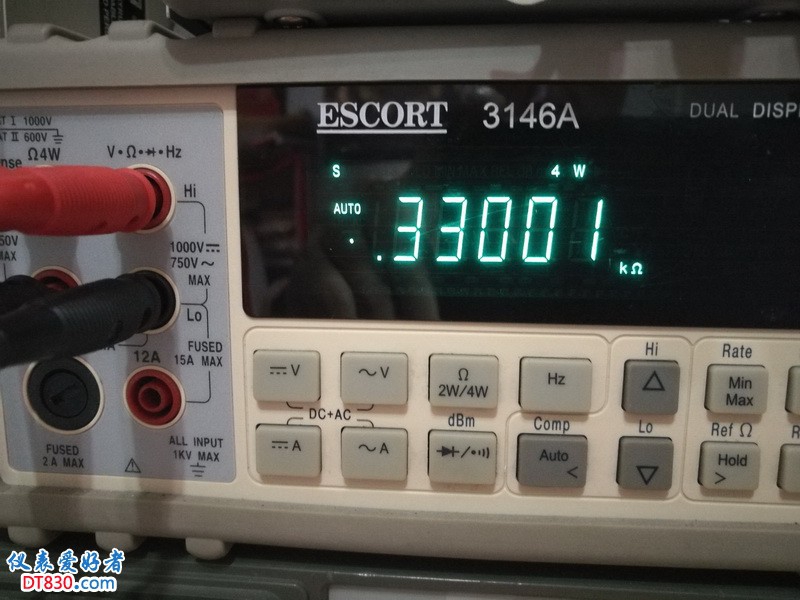

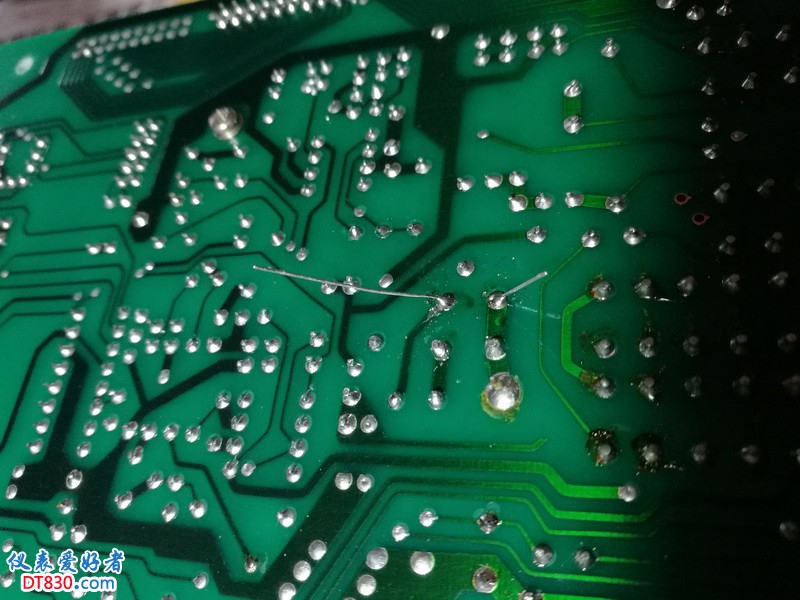

朋友的一台利达四位半台表，电阻2k档数字乱跳。开壳观察没有发现任何异常现象，对应的琴键开关，朋友已补焊过一次，此台表的主芯片是7135，把相关的电路图下载下来仔细分析，应该是电阻档的基准比较用电阻发生变质，顺着这个思路再跑线路，终于发现一个电阻不正常，拆下来后发现壳体已破裂，只是位置比较隐蔽，所以朋友前面没有发现，用自己的五位半台表，在30个330电阻中挑，用四线电阻法，挑了一个精度最高的330欧。装上，试机。四位半台表有可以正常使用了。
