众仪zt-QB4万用钳表电压档的内阻

发表于：2019-6-26 08:56:39 8819
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 4000字
型号或关键字: ZT-Q4

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

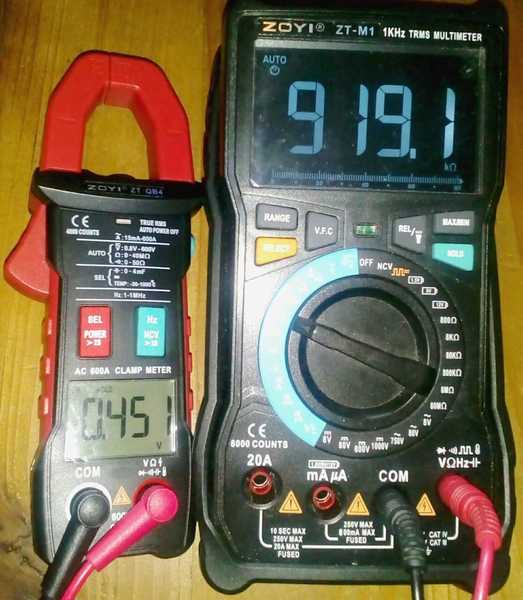

测量一下众仪zt-QB4钳型万用表电压档的输入电阻，不是10M，不是1M，而是919K。

此时钳表测得M1表此时的输出电压是0.451V。

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

aping365 数字大师 2019-6-26 09:50:46
楼主的qb4怎么做到可以测量的0.8V以下的电压？
2019-6-26 09:50:46 回复
勇闯沙滩 数字大神 2019-6-26 10:41:26
我用这两个表弄了半天，测不出来这结果，笔线下有玄机？
2019-6-26 10:41:26 回复
wgsd 数字大神 2019-6-26 12:32:03
勇闯沙滩 发表于 2019-6-26 10:41
我用这两个表弄了半天，测不出来这结果，笔线下有玄机？

剑走偏锋，你测不出来
实在要测，你可以这样：把M1打到800K档（或在自动档按RANGE键切换到800K档），然后反复按QB4的HOLD键，在QB4检查和切换电压、电阻档的瞬间（显示电压0.45V时），按下HOLD键即可。但此时M1显示OL，因9百多K已超M1量程，楼主的表已改了显示上限。如果不用800K量程，因其它电阻档量程的电流值不同，不能得到0.45V的电压。QB4的输入电压小于0.4V，即便按HOLD键也锁不住。
如果用台表，因其电阻档输出电压较高（高于0.8V），就可直接给出电阻值，而且QB4也给出电压值。
2019-6-26 12:32:03 回复
光速飞行 数字大神 2019-6-26 12:43:11
用289C，直接测量就得了。
2019-6-26 12:43:11 回复
勇闯沙滩 数字大神 2019-6-26 13:38:37
wgsd 发表于 2019-6-26 12:32
剑走偏锋，你测不出来
实在要测，你可以这样：把M1打到800K档（或在自动档按RANGE键切换到800K档）， ...

不玩了，这样玩法太复杂也不知道原理，属于研究级老师的课题。
2019-6-26 13:38:37 回复
wgsd 数字大神 2019-6-26 14:05:55
勇闯沙滩 发表于 2019-6-26 13:38
不玩了，这样玩法太复杂也不知道原理，属于研究级老师的课题。

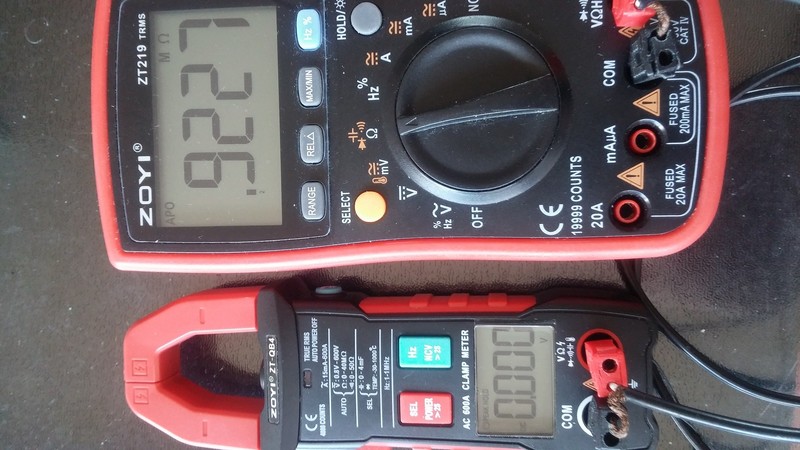

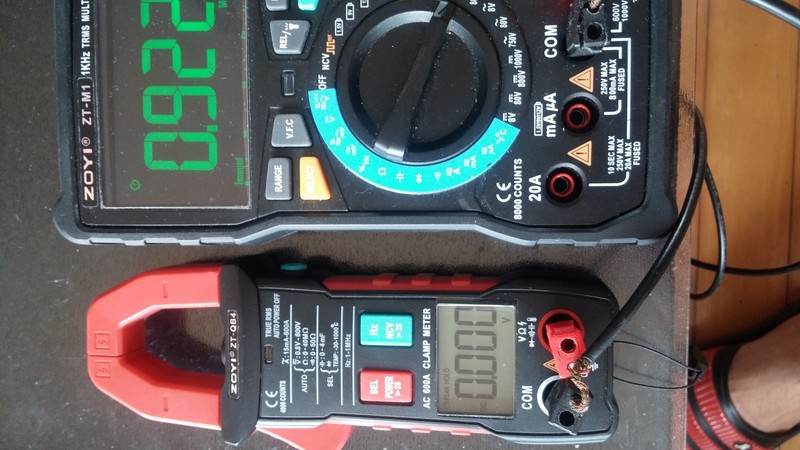

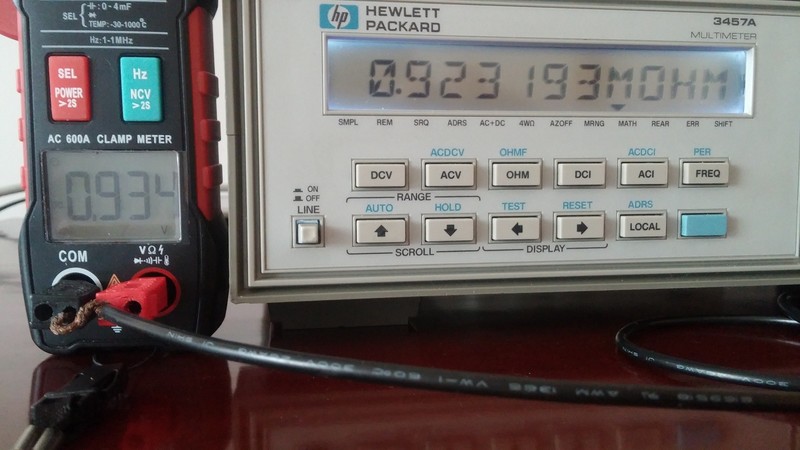

单测QB4的电压档输入阻抗很好测的，如下图，分别是M1、219和台表测的QB4电压档阻抗。 h1.jpg h2.jpg h3.jpg

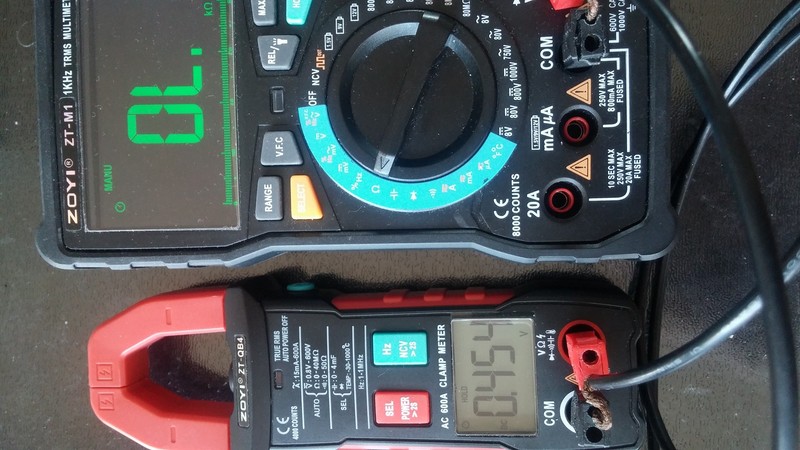

下图是M1的800K档输出电压。


2019-6-26 14:05:55 回复
光速飞行 数字大神 2019-6-26 14:57:16

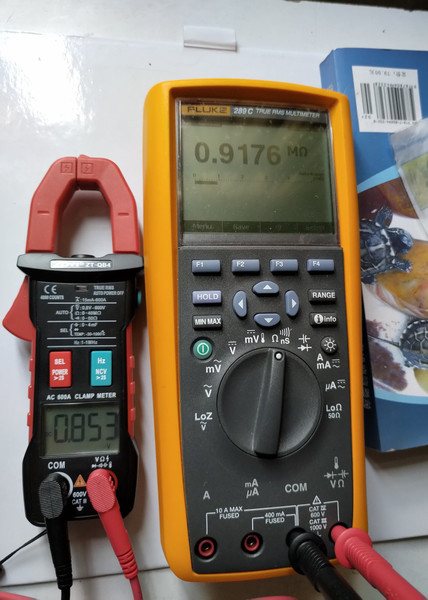

使用福禄克的290C，测量这个最简单了，直接测量就得，其它表都要切来切去的。
上图
2019-6-26 14:57:16 回复
白不分 数字大师 2019-6-26 15:14:08
谢谢分享。
2019-6-26 15:14:08 回复
wgh1027 楼主     数字大神 2019-6-26 15:19:59
aping365 发表于 2019-6-26 09:50
楼主的qb4怎么做到可以测量的0.8V以下的电压？

用点技巧，曲线救国。
2019-6-26 15:19:59 回复
wgh1027 楼主     数字大神 2019-6-26 15:22:43
勇闯沙滩 发表于 2019-6-26 10:41
我用这两个表弄了半天，测不出来这结果，笔线下有玄机？

半天不行一天总得行的。
2019-6-26 15:22:43 回复
wgh1027 楼主     数字大神 2019-6-26 15:23:34
wgsd 发表于 2019-6-26 12:32
剑走偏锋，你测不出来
实在要测，你可以这样：把M1打到800K档（或在自动档按RANGE键切换到800K档）， ...

就是这么回事。
2019-6-26 15:23:34 回复
wgh1027 楼主     数字大神 2019-6-26 15:26:20
勇闯沙滩 发表于 2019-6-26 13:38
不玩了，这样玩法太复杂也不知道原理，属于研究级老师的课题。

多玩一点终究会懂得。
2019-6-26 15:26:20 回复
wgh1027 楼主     数字大神 2019-6-26 15:40:08
光速飞行 发表于 2019-6-26 14:57
使用福禄克的290C，测量这个最简单了，直接测量就得，其它表都要切来切去的。
上图


贫穷限制了我的想象力
2019-6-26 15:40:08 回复
光速飞行 数字大神 2019-6-26 16:10:59
wgh1027 发表于 2019-6-26 15:40
贫穷限制了我的想象力

很多表测量这个，跳来跳去，就是表本身判断不准确所置不敢肯定，只有289C判断准确肯定，稳稳的显示出来。
2019-6-26 16:10:59 回复
人艰不拆 数字王者 2019-6-27 09:00:57
继续围观
2019-6-27 09:00:57 回复
wgh1027 楼主     数字大神 2019-6-27 10:08:23
人艰不拆 发表于 2019-6-27 09:00
继续围观

晒出你的好表。
2019-6-27 10:08:23 回复
人艰不拆 数字王者 2019-6-27 15:47:49
wgh1027 发表于 2019-6-27 10:08
晒出你的好表。

哈哈，就一块zt109，还是自己买的
2019-6-27 15:47:49 回复
wgh1027 楼主     数字大神 2019-6-27 16:11:49
人艰不拆 发表于 2019-6-27 15:47
哈哈，就一块zt109，还是自己买的

这次坛主送表你咋不要呢？
2019-6-27 16:11:49 回复
人艰不拆 数字王者 2019-6-27 16:33:16
wgh1027 发表于 2019-6-27 16:11
这次坛主送表你咋不要呢？

不要，没用，哈哈，我等台表呢
2019-6-27 16:33:16 回复
