众仪ZT-QB4钳型万用表的电阻档输出电压

测量一下众仪ZT-QB4钳表电阻档的输出电压。

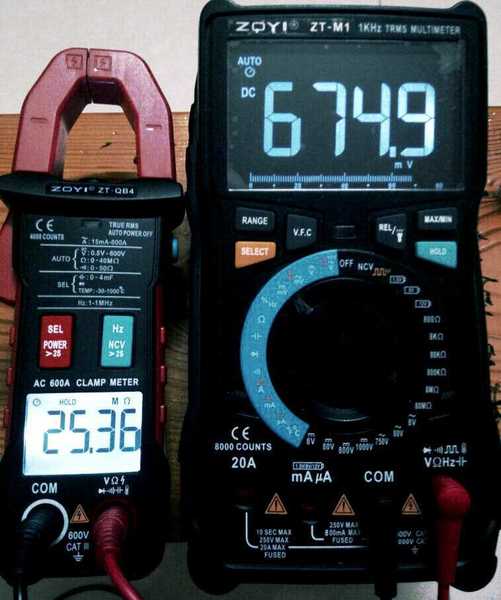

用M1表mV档测量

这个不大好测， 应该还会高些

谢谢分享！

散淡021 发表于 2019-6-27 20:39
这个不大好测， 应该还会高些

谢谢分享！

M1表mV档内阻接近无穷大，所测结果可信度极高。

哈哈，测的较全面啊

wgh1027 发表于 2019-6-27 21:30
M1表mV档内阻接近无穷大，所测结果可信度极高。

如果接近无穷大的话，QB4根本不会显示阻值，而只显示Auto。也正因为有阻值显示，才说明M1的mV档内阻不是无穷大。

用内阻100GΩ的DM90mV档测量QB4，会显示OL，说明开路电压高于600mV；而QB4只显示Auto，没有读数（100GΩ已经远远超过QB4的电阻量程，不可能有读数的）。

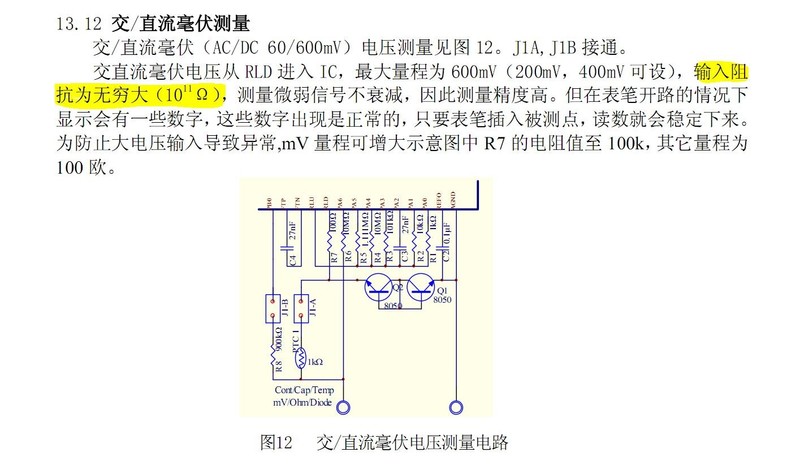

DM90的主芯片就是DTM0660（它的mV档没有并联电阻与说明书中的标准电路一致），而根据DTM0660的说明书中关于mV档的描述可知它的mV档内阻高达10^11Ω，也就是100GΩ：

有心了，谢谢分享。

wgh1027 发表于 2019-6-27 21:30
M1表mV档内阻接近无穷大，所测结果可信度极高。

谢谢分享！
这方面你要比我懂

电阻挡有开路电压、满量程电压
左边的表显示２５Ｍ这时它加在被测品上的电压大概就有右边的表上读数
我瞎猜大概开路电压是１Ｖ左右
你应该会计算出来，我算不了了


如２８９等表它的开路电压很高　５Ｖ多
而满量程电压不高，这种表应该是恒流法测电阻
ＱＢ４肯定不是恒流法

aping365 发表于 2019-6-28 09:39
如果接近无穷大的话，QB4根本不会显示阻值，而只显示Auto。也正因为有阻值显示，才说明M1的mV档内阻不是 ...

你说的有点道理
我也是搞大不清楚。　

这个测量正常是显示auto的，你多按几次保持键就会这样显示了，没什么的。

ＱＢ４可以用土办法测到满量程最高电压（４０Ｍ），但它的开路电压还要高些，这个因自动识别的原因真不好测。　

散淡021 发表于 2019-6-28 10:09
谢谢分享！
这方面你要比我懂

钳表显示的电阻值是抓拍的，只是说明这个时候是处在电阻档而已。

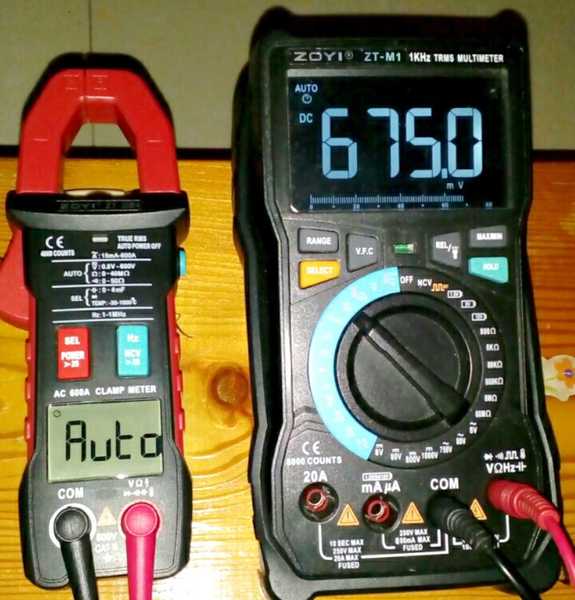

稳定后就是这种情况:




钳表电阻档输出电压不可能达到1V的，因为自动档的转折电压才0.8V，要是电阻档电压大于0.8V的话就乱套了。所以0.6V的电压是可信的。M1表mV档虽然有bug，不过要2.5V以上才出现，2V一下表现还是正常的。

wgh1027 发表于 2019-6-28 18:19
钳表显示的电阻值是抓拍的，只是说明这个时候是处在电阻档而已。
稳定后就是这种情况:

我理解你这个是满量程电压，开路还要高些

散淡021 发表于 2019-6-28 18:59
我理解你这个是满量程电压，开路还要高些

M1表mV档内阻是无穷大，即使不是理想的无穷大也达到几十G，这个时候测到的就是开路电压。

wgh1027 发表于 2019-6-28 18:19
钳表显示的电阻值是抓拍的，只是说明这个时候是处在电阻档而已。
稳定后就是这种情况:

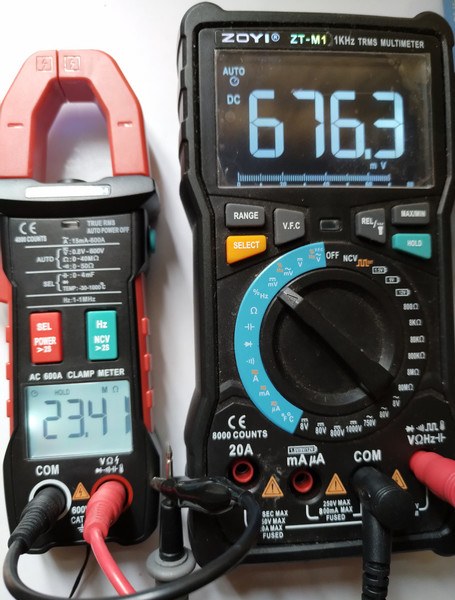

我刚测了
开路与你一样

我用可变电阻诱骗QB4到不同的量程测出的电压都是在跳动的，有交流成份不像其它表纯DC
所以无法确定。
开路DCV675mV 是稳定的，但切换到ACV档也能测出ACV（不是外部干扰）可用波波确认。想起了我T21M也是这样

看来真不好测，刚又找了几个硅三极管，用手指捏着估测放大能了都可以，
说明起码在0.7V上下。
这个知道了解就可以了， 我就认你的675mV

wgh1027 发表于 2019-6-28 19:10
M1表mV档内阻是无穷大，即使不是理想的无穷大也达到几十G，这个时候测到的就是开路电压。
...

675 差不多就是开路

刚测了满量程500mV吧

我的M1显示669mV，QB4显示auto，示波器显示QB4输出电压是方波脉冲电压，测频率是1.4Hz，高电平占空比M1测得98.*%，示波器显示高电平上有峰-峰30mV左右的几十Hz的正弦波。如果用M1的V档测量，电压会在0.6V跳动。

wgsd 发表于 2019-6-28 20:41
我的M1显示669mV，QB4显示auto，示波器显示QB4输出电压是方波脉冲电压，测频率是1.4Hz，高电平占空比M1测得 ...

我脚痛，示波器没拿出来测，

谢谢分享！

散淡021 发表于 2019-6-29 05:04
我脚痛，示波器没拿出来测，

谢谢分享！

我只是玩玩而已，你也太认真了。

要注意身体，多多保重。
