请教示波器测市电供电灯泡启动电流的问题

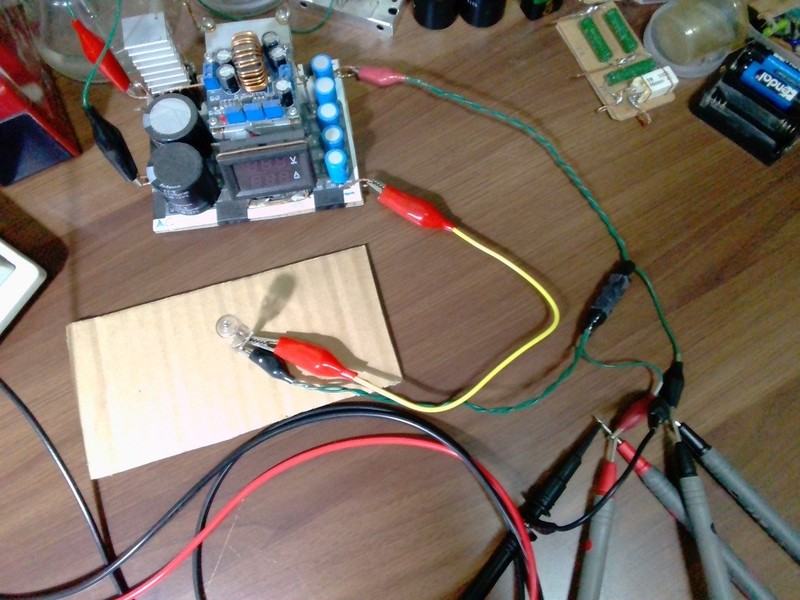

直流电源是土制临时维修电源，输出10VDC
灯泡：24V150W


取样电阻0.1欧  灯泡和连接线的冷态电阻0.6欧

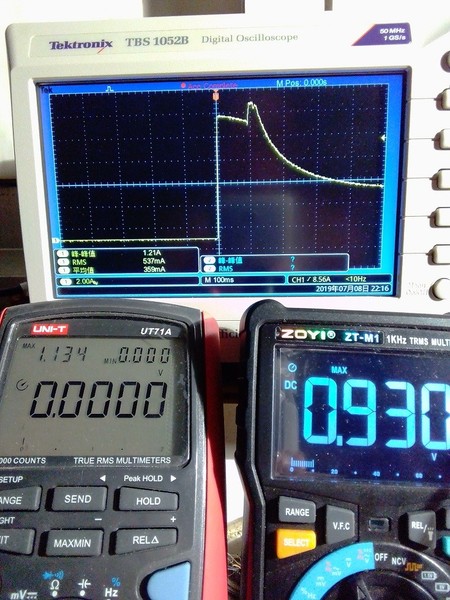

这是通电瞬间的电流波形。
电源输出10V ，灯泡点亮后是4A 。点亮瞬间理论上大概是10除0.6=16.67A
实际波波抓到12.1A （电源功率和连接线的原因，实际永远小于理论）

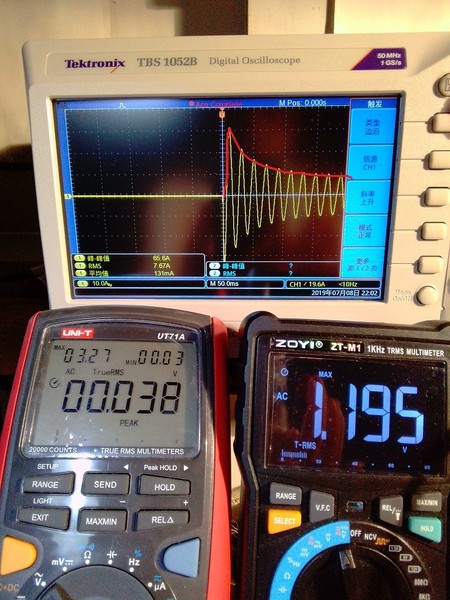

这是同样灯泡加交流20V（由400W变压输出）

本想像中只要调不同时基，能看到像上面直流一样的波形。
DCA 的波形很好理解，电流随时间变化。

而这个ACA的波形 ，有正弦波形看着很别扭。
市电测启动电流应该很普通很基本的事，结果摆渡查了很少
1、一些个人测得也像上面的波形
2、有些专业文章的波形是与上面的DCA一样，看起来舒服又好理解。
难道是用电流钳？或是用软件处理的？
那位测过工频市电启动电流的朋友来说说，谢谢！
家里没有电动机，用钨丝灯泡也能看个大概，220V会不安全，可用低压灯泡试试

没看出什么不一样啊

还没玩过示波器

人艰不拆 发表于 2019-7-10 09:59
没看出什么不一样啊

你有波波
有空试试

DCA很实观

ACA是一团正弦波不好理解

观望，期待有示波器的给解释。

散淡021 发表于 2019-7-10 14:57
你有波波
有空试试

不就应该是这样吗，

人艰不拆 发表于 2019-7-10 15:37
不就应该是这样吗，

像DCA  外行一看就明白，电流随时间变化的过程，

ACA 我没看懂

散淡021 发表于 2019-7-10 15:48
像DCA  外行一看就明白，电流随时间变化的过程，

ACA 我没看懂

电流不是也逐渐减小吗

人艰不拆 发表于 2019-7-10 15:56
电流不是也逐渐减小吗

变化趋势像的， 但数值感觉要小，按有效值再画根曲线才是。

兄弟研究的彻底，连灯泡都这么认真，我还重来没测过。谢谢分享。

wgsd 发表于 2019-7-10 19:05
兄弟研究的彻底，连灯泡都这么认真，我还重来没测过。谢谢分享。

不是为了研究这个，

是为了看看QB4 的启动电流的情况，下面不是还有二个表吗?
才用示波器来对比，结果ACA有一团正弦波，没DCA看起来直观。
摆渡也没查出。

楼主，即便直流计算和实际测量有20%以上的误差了，实际上对白炽灯这样的负载还要考虑灯丝的电感效应，瞬间的冲击电流到不了16A的。

yangsen 发表于 2019-7-11 17:03
楼主，即便直流计算和实际测量有20%以上的误差了，实际上对白炽灯这样的负载还要考虑灯丝的电感效应，瞬间 ...

谢谢
发帖不是要看测出来比实际小的事。

是要请有电流钳的朋友帮忙看看，电流钳测出是否与我的一样，有正弦波。

这个问题看看很简单， 实际平时极少测，所以网上也没有找到明确的实例

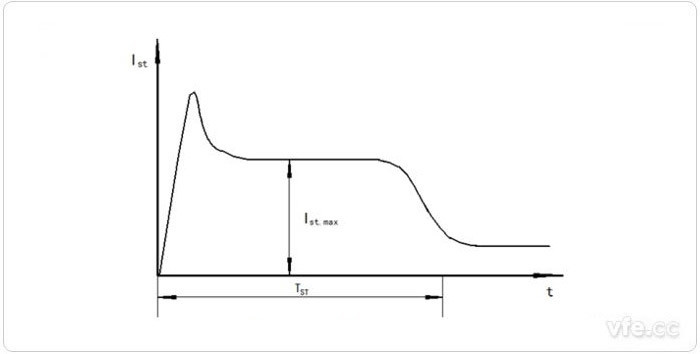

这是电动机标准启动电流变化曲线， 我本想当然的用示波器可测出，因为直流我测过。
也是我发帖想知道的

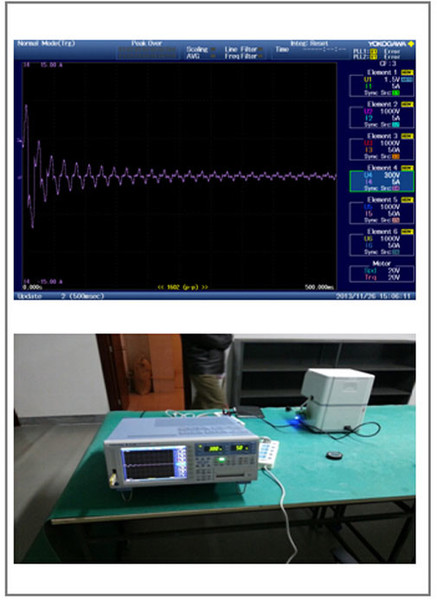

这是横河官网用功率分析仪测出的，与我用示波器测出一样，而许多网文介绍用功率分析仪测出应该是上一张图

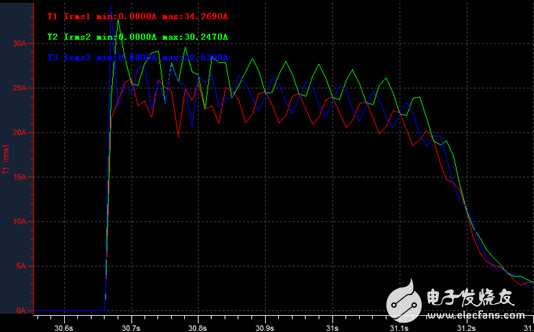

这张图不知是啥工具测出的，看起来更吃力。



发帖就是求助用啥方式能把市电供电的电动机、灯泡、电脑等等开机瞬间电流变化测出像这张图而没有50Hz干扰。


这些东西的启动电流变化的时基正好与50Hz时基交集，所以无法通过调开示波器的时基来比避开。

散淡021 发表于 2019-7-10 17:40
变化趋势像的， 但数值感觉要小，按有效值再画根曲线才是。

我觉得，要谈瞬间情况，是不是不能按有效值算呢？？

楼主我很好奇你波波上电流值怎么来的，你不是没有电流探头吗？

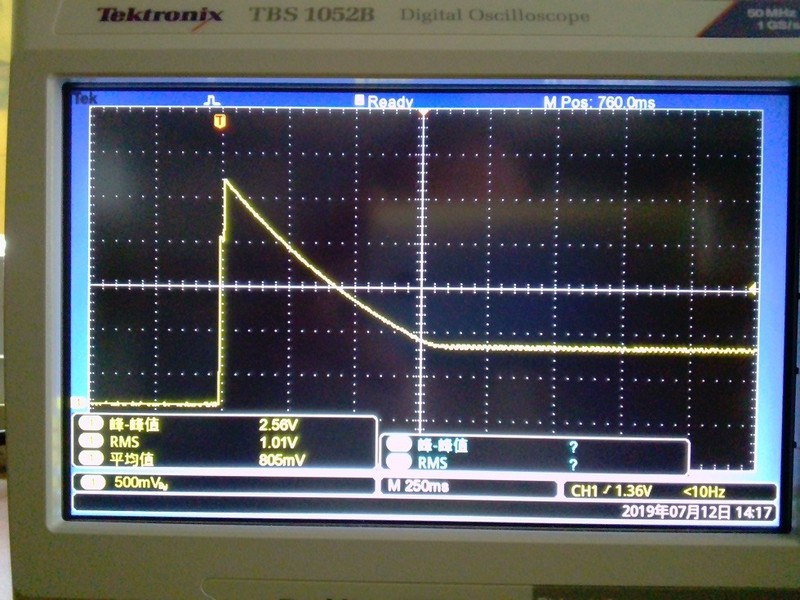

取样电阻测电压与电流钳是一样的波形，特意搞个电流电钳试了
