用改电池电压的万用表修好一台空调机

发表于：2019-7-12 14:22:14 6025
万用表
主题类别: 其它
仪表品牌: 其它品牌
显示方式: 指针
型号或关键字: 无

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
用改了2.4V电池电压的指针万用表意外地修好了一台故障多时的空调机。

原指针万用表改2.4V电池的链接:
手机版  http://www.dt830.com/forum.php?mod=viewthread&tid=2616&mobile=2
电脑板  http://www.dt830.com/forum.php?mod=viewthread&tid=2616


这台空调机去年开始就有故障，开机后的一切操作感觉都正常，就是制冷效果大打折扣，观察室内机未见异常，而室外机开开停停不能连续工作，大概是开5分钟停止3分钟的样子，即开5分停3分往复循环，仔细检查室外机风扇、压缩机及起动电容等等都没有问题。检查室内机各种控制功能也正常，当检查到温度传感器时发现装在蒸发器上的传感器只有几百欧姆，对比旁边的室温传感器有8K多，几百Ω显然是不正常的。

当时是用数字表测量的，后来用上次改了2.4V电池供电的指针表测量，先用x1K档测量依然是几百Ω，转而用x1Ω档测量，只见指针动一下就回复原位，心想这下好了传感器可能没事了，转回x1K档果然有好几个K，跟室温传感器差不多了。

接着用数字表测量两个传感器阻值基本一致，后来装回原处试机一切恢复正常，终于只用万用表就把故障多时的空调修好，功劳全归万用表。

故障原因可能是传感器漏电短路了，用电压较高及电流较大的电阻档把传感器的漏电点给击开了。

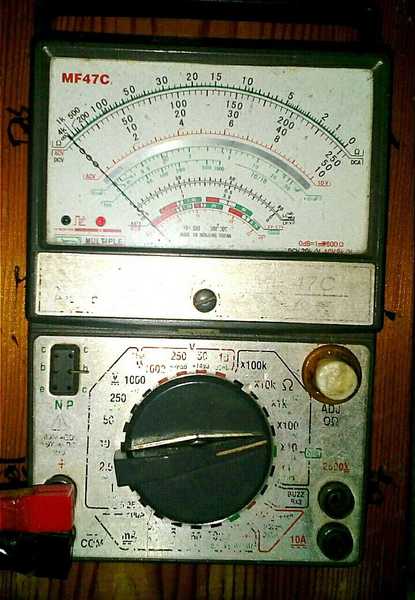

就是这个万用表，我们习惯叫做万能表:

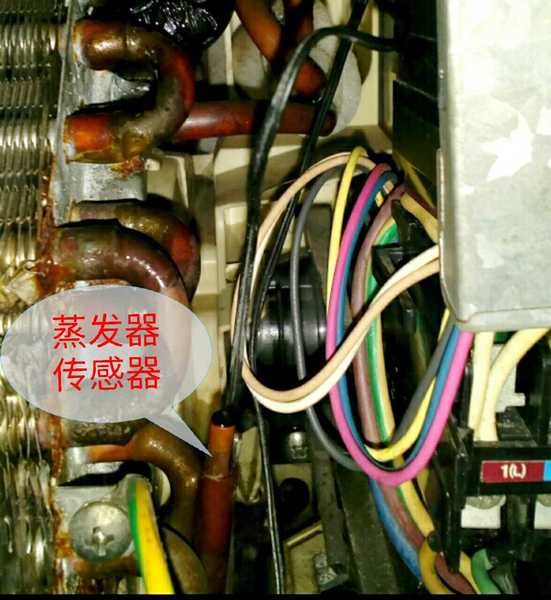

出现故障的传感器:


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

kyhwhb 数字大神 2019-7-12 15:12:42
一直在用MF368指针表----R×1电阻档LI最大150mA。
2019-7-12 15:12:42 回复
散淡021 数字大神 2019-7-12 15:55:45
谢谢分享！
改改工具干活更爽
2019-7-12 15:55:45 回复
勇闯沙滩 数字大神 2019-7-12 17:39:38
办法挺实用，懂得原理很厉害。
2019-7-12 17:39:38 回复
zlmimg 数字精灵 2019-7-12 19:09:32
万用表应用到极致啊
2019-7-12 19:09:32 回复
atz123 数字王者 2019-7-12 19:36:39
这也能击开短路点？多大电流啊！
2019-7-12 19:36:39 回复
chen131578 数字精灵 2019-7-12 20:51:49
应该是10K档位9V的电压意外修好的。指针表时代有用10J档激活LED吧，那时47用的是15V电池。
2019-7-12 20:51:49 回复
星星123 数字精灵 2019-7-12 21:31:54
这例维修很神奇，可能另有玄机，待解
2019-7-12 21:31:54 回复
wgh1027 楼主     数字大神 2019-7-13 10:34:56
atz123 发表于 2019-7-12 19:36
这也能击开短路点？多大电流啊！

轻微短路而已无需很大电流。
2019-7-13 10:34:56 回复
wgh1027 楼主     数字大神 2019-7-13 10:46:52
chen131578 发表于 2019-7-12 20:51
应该是10K档位9V的电压意外修好的。指针表时代有用10J档激活LED吧，那时47用的是15V电池。
...

我的表10K档已经改为18V了，不过10K档对这种情况作用不大，假如是开路的话可能是有点用吧。LED我也用10K档激活过，还用10K档激活过线圈开路的表头呢。
2019-7-13 10:46:52 回复
wgh1027 楼主     数字大神 2019-7-13 10:48:39
星星123 发表于 2019-7-12 21:31
这例维修很神奇，可能另有玄机，待解

神奇倒是有点，可是也没有什么玄机。
2019-7-13 10:48:39 回复
SG830 数字梦想家 2019-7-13 13:45:13
这是高级数字表干不了的粗活。
2019-7-13 13:45:13 回复
chen131578 数字精灵 2019-7-14 05:37:03
有18V的电池？
2019-7-14 05:37:03 回复
wgh1027 楼主     数字大神 2019-7-14 07:43:03
chen131578 发表于 2019-7-14 05:37
有18V的电池？

5节CR1220+2节镍氢电池
2019-7-14 07:43:03 回复
wgh1027 楼主     数字大神 2019-7-14 07:47:04
SG830 发表于 2019-7-13 13:45
这是高级数字表干不了的粗活。

高级工不用干粗活。
2019-7-14 07:47:04 回复
jtszwj 数字探长 2019-7-14 08:16:49
感谢分享经验
2019-7-14 08:16:49 回复
chen131578 数字精灵 2019-7-14 20:44:42
又是捆绑式的电池？费心了。
2019-7-14 20:44:42 回复
jltzmy 数字精灵 2019-7-15 08:43:40
这么神奇么？
