用众仪M1表测量一下众仪219表电阻档的开路电压

发表于：2019-7-13 21:07:02 4783
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 四位半
型号或关键字: ZT-M1 ZT-219

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
用改了9999字的M1表测量一下219表电阻档的开路电压是多少。

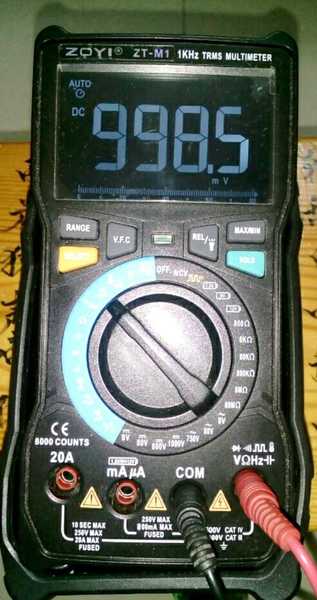

改了9999字的M1万用表，可以测量9字头的电压。

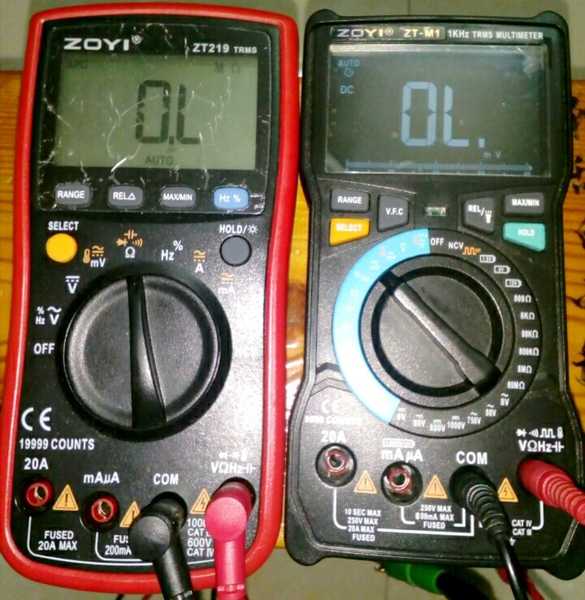

用M1测量一下219的电阻档，219显示0L表示在电阻最大档，测得M1表的输入电阻非常大(可认为无穷大)，M1也显示0L说明219表的开路电压大于1V。

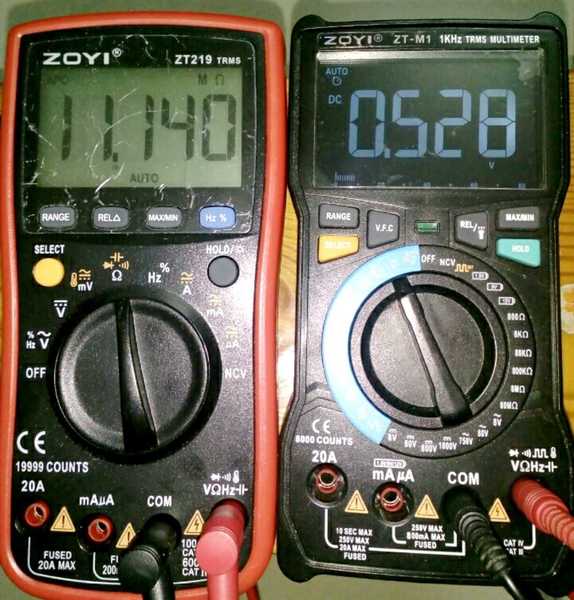

M1表转到电压档测得电压为0.528V，219表显示M1表的输入电阻为11.14M。

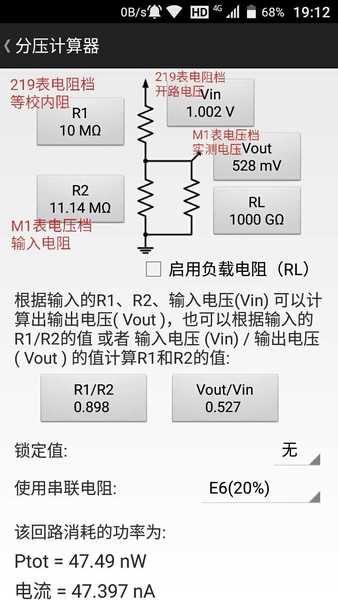

用分压计算器计算一下219表高阻档的开路电压=1.002V。

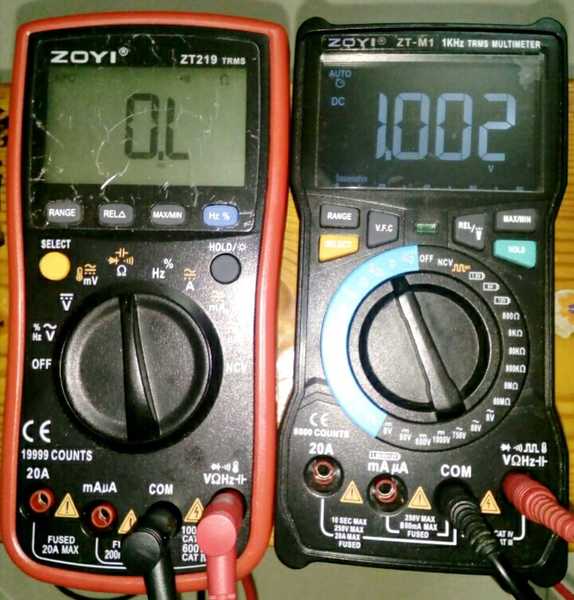

用M1表测量一下219表通断档的输出电压，通断档的内阻很小，这时测到的电压也就是开路电压，刚好也是1.002V，与上面的计算一致。




收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

zlmimg 数字精灵 2019-7-13 22:33:45
我认为这两个是众仪最好用的表
2019-7-13 22:33:45 回复
kyhwhb 数字大神 2019-7-14 04:49:26
黑脸白脸唱双簧。
2019-7-14 04:49:26 回复
chen131578 数字精灵 2019-7-14 05:42:03
箱绕口令，一会绕糊涂了。
2019-7-14 05:42:03 回复
勇闯沙滩 数字大神 2019-7-14 06:35:03
谢谢分享，善于研究一探究竟。
2019-7-14 06:35:03 回复
wgh1027 楼主     数字大神 2019-7-14 07:49:27
巍巍兴安 发表于 2019-7-14 04:49
黑脸白脸唱双簧。

黑白搭配干活不累。
2019-7-14 07:49:27 回复
jltzmy 数字精灵 2019-7-14 07:55:40
只有一个219
2019-7-14 07:55:40 回复
jtszwj 数字探长 2019-7-14 08:18:50
两个都没有，只要ztx
2019-7-14 08:18:50 回复
勇闯沙滩 数字大神 2019-7-14 11:10:15
jltzmy 发表于 2019-7-14 07:55
只有一个219

要是玩表M1速度够快的。
2019-7-14 11:10:15 回复
人艰不拆 数字王者 2019-7-14 13:29:42
多谢分享啊
2019-7-14 13:29:42 回复
chen131578 数字精灵 2019-7-14 20:46:46
jtszwj 发表于 2019-7-14 08:18
两个都没有，只要ztx

3个噩都没有，只有S1  M0   QB4
2019-7-14 20:46:46 回复
散淡021 数字大神 2019-7-14 21:40:50
谢谢分享！
这方案的表都是1V， UT139C厂家说明书标1V，当年到手一测有0.5多点，后来用其它土法测出1V。
要是自己也会算也就不用费神了。
2019-7-14 21:40:50 回复
老李爱维修 数字梦想家 2019-7-17 09:19:02
219不错，但只有S1
2019-7-17 09:19:02 回复
wgh1027 楼主     数字大神 2019-7-17 11:20:51
老李爱维修 发表于 2019-7-17 09:19
219不错，但只有S1

我还是喜欢M1多一点。
2019-7-17 11:20:51 回复
wgh1027 楼主     数字大神 2019-7-17 11:23:23
219有末位乱跳的毛病。
2019-7-17 11:23:23 回复
白不分 数字大师 2019-7-17 20:34:13
谢谢分享，，
2019-7-17 20:34:13 回复
wgh1027 楼主     数字大神 2021-6-9 15:53:34
哈哈这贴怎么移到这里来了？
2021-6-9 15:53:34 回复
