小电桥发现电阻温漂问题

发表于：2019-7-15 08:44:58 4058
LCR电桥
主题类别: 实测（简单)
仪表品牌: 其它品牌
型号或关键字: LQ-9101

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
拿电桥测电阻，看看精度时发现的

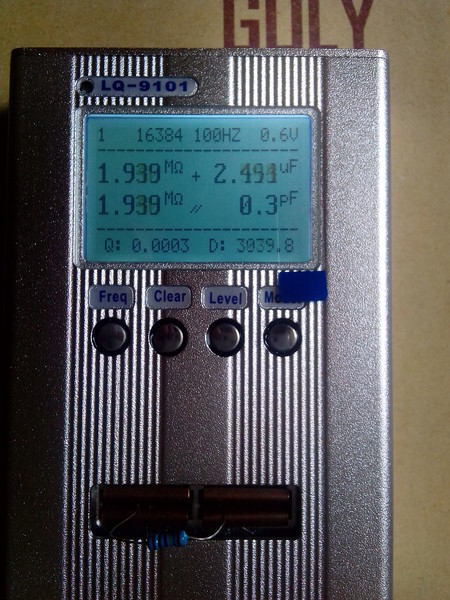

这是铜脚金属膜电阻初始电阻

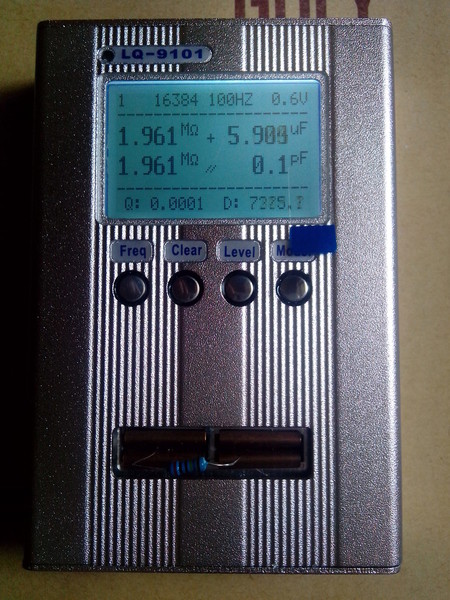

用烙铁加热电阻后，电阻阻值稍微加大1K欧姆
看来温漂不是很大

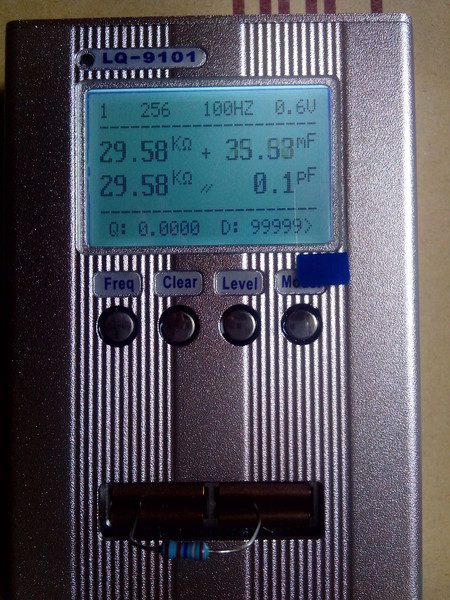

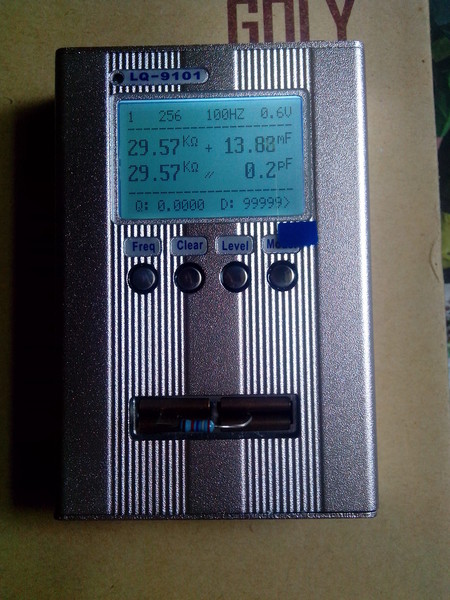

这是老的铜脚国产电阻

也很稳定


这是看上去很像金属膜电阻的铁脚电阻，就是淘宝上常卖的很便宜的电阻包里的

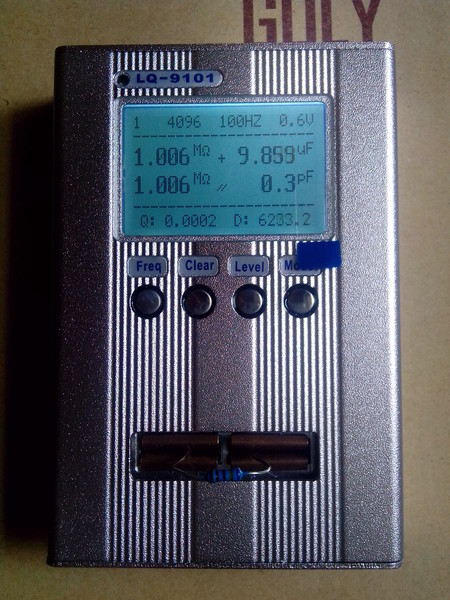

初始电阻

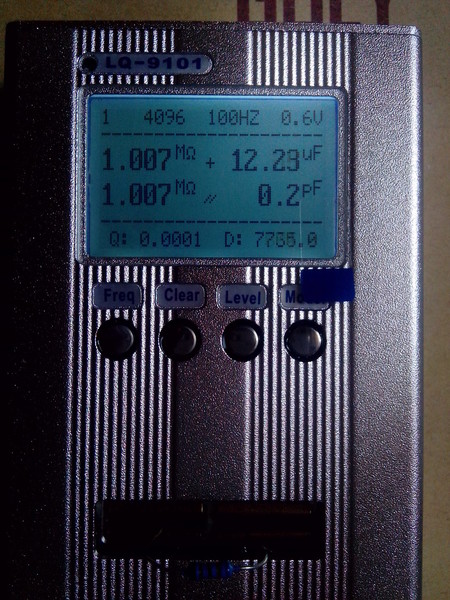

烙铁靠近，数值就飞快的变化，而且是变小了
变化量很大，说明温漂很大，这个可能是碳膜电阻假冒的


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（17）

kyhwhb 数字大神 2019-7-15 08:53:45
可以当做热敏电阻了
2019-7-15 08:53:45 回复
wgsd 数字大神 2019-7-15 09:00:17
电桥的主要功能不是测电阻。
2019-7-15 09:00:17 回复
人艰不拆 楼主     数字王者 2019-7-15 09:31:53
wgsd 发表于 2019-7-15 09:00
电桥的主要功能不是测电阻。

哈哈，电阻都测不准，那就别谈其他了
2019-7-15 09:31:53 回复
hc061218 数字王者 2019-7-15 09:57:42
我也做过类似试验，真的金属膜受温度影响比较小，多数情况是正温度系数，偶尔也有负温度的时候(可能是因为变化小，再加上表的误差，导致读数可能变小，也有可能像别人说的，金属膜确实有负温度的)，质量不好的所谓金属膜和碳膜的，我见过的100%都是负温度系数！
而且用烙铁或者风枪加热并不规范，温度过高可能出现反方向变化，破坏原有的特性！

2019-7-15 09:57:42 回复
hc061218 数字王者 2019-7-15 10:04:31
有很多人说  那种几分钱的细铁脚蓝色金属膜电阻也应该是真的，我不完全相信，刮开外层油漆看内部，这种电阻碳黑色的，而真的金属膜有金属光泽的！
网上还有很多明着卖假金属膜的，人家都挑明了是假的，1000只五六块钱！那些几块钱几百个的，我估计跟这个没区别，十有八九都是假的！
2019-7-15 10:04:31 回复
SG830 数字梦想家 2019-7-15 10:04:53
温漂，数字万用表能轻松测量出来，为什么用电桥测？
2019-7-15 10:04:53 回复
人艰不拆 楼主     数字王者 2019-7-15 10:28:29
SG830 发表于 2019-7-15 10:04
温漂，数字万用表能轻松测量出来，为什么用电桥测？

电桥夹持的牢固啊
2019-7-15 10:28:29 回复
wgh1027 数字大神 2019-7-15 11:11:10
发现新大陆
2019-7-15 11:11:10 回复
西林迷 数字精灵 2019-7-15 12:29:12
万用表也能干这个，用电桥，那就小意思了
2019-7-15 12:29:12 回复
wgsd 数字大神 2019-7-15 12:34:15
本帖最后由 wgsd 于 2019-7-15 12:35 编辑
人艰不拆 发表于 2019-7-15 09:31
哈哈，电阻都测不准，那就别谈其他了

万用表测电阻可测到8位半，看看那台电桥能行？
2019-7-15 12:34:15 回复
chen131578 数字精灵 2019-7-15 20:16:44
小电桥，大用途。
2019-7-15 20:16:44 回复
星星123 数字精灵 2019-7-15 22:19:45
电桥.这是抢了万用表的饭碗
2019-7-15 22:19:45 回复
AC360 数字探长 2019-7-16 01:57:19
标题描述不是很清晰，初看还以为是发现了小电桥自身的电阻出现了严重的温漂问题，把标题改为“小电桥可发现电阻的温漂问题”或“小电桥可测出电阻的温漂”更合适
2019-7-16 01:57:19 回复
aping365 数字大师 2019-7-16 08:28:22
楼主厉害了
2019-7-16 08:28:22 回复
jtszwj 数字探长 2019-7-16 17:50:31
谢谢分享
2019-7-16 17:50:31 回复
wgh1027 数字大神 2021-9-13 22:54:36
谢谢分享
2021-9-13 22:54:36 回复
wgh1027 数字大神 2021-9-13 22:55:10
谢谢分享
2021-9-13 22:55:10 回复
