陶瓷滤波器的振荡电路

发表于：2019-7-19 08:59:13 2141
电子电路
技术类别: 电路设计
关键字: 振荡电路

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

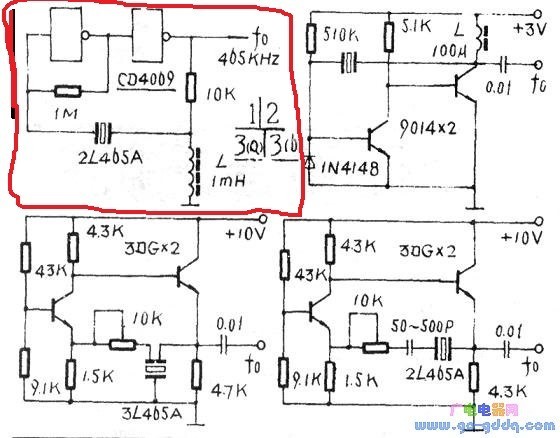

455khz的振荡电路

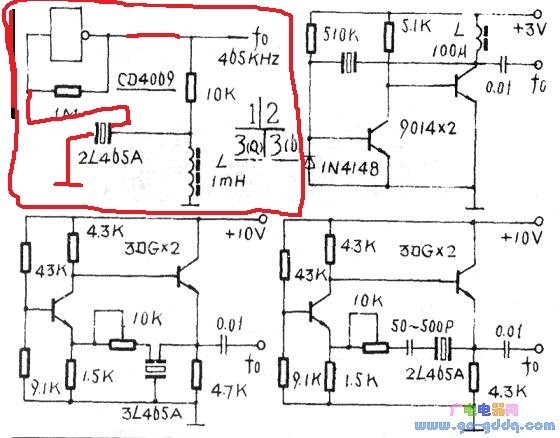

我改的，我的是三端的

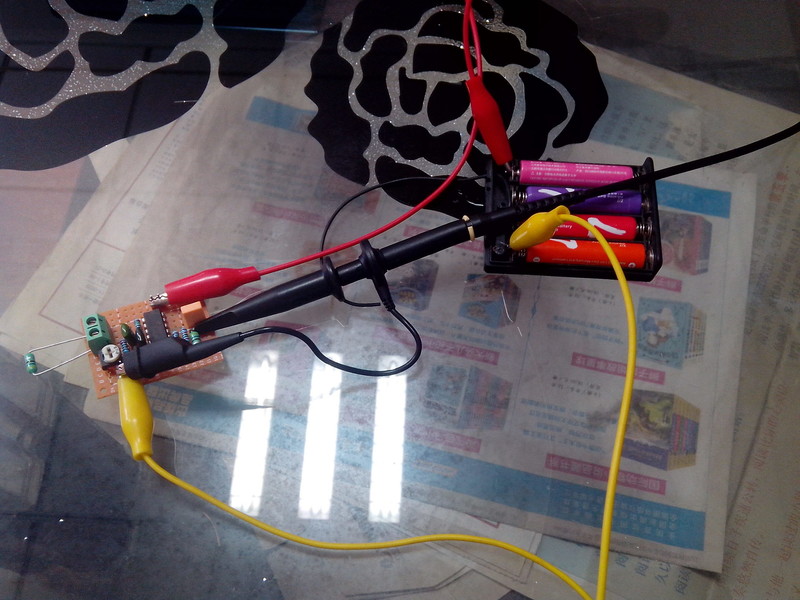

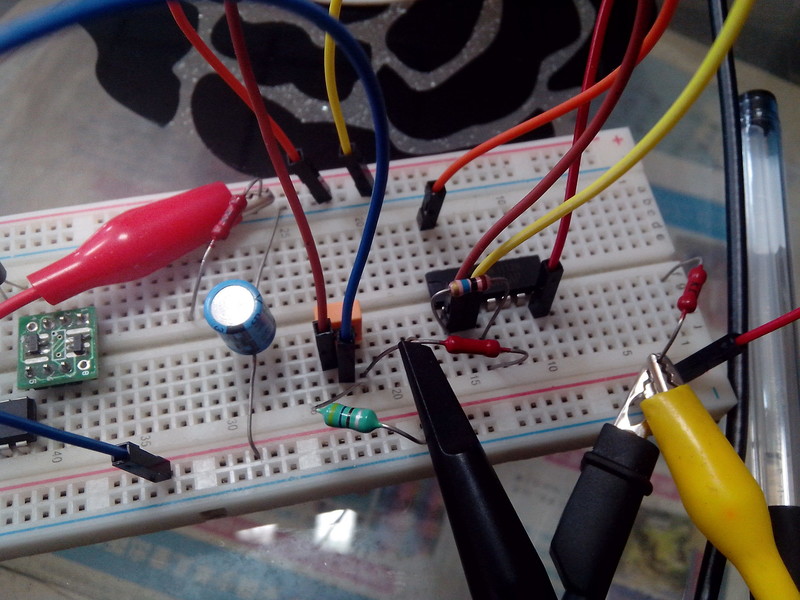

临时电路

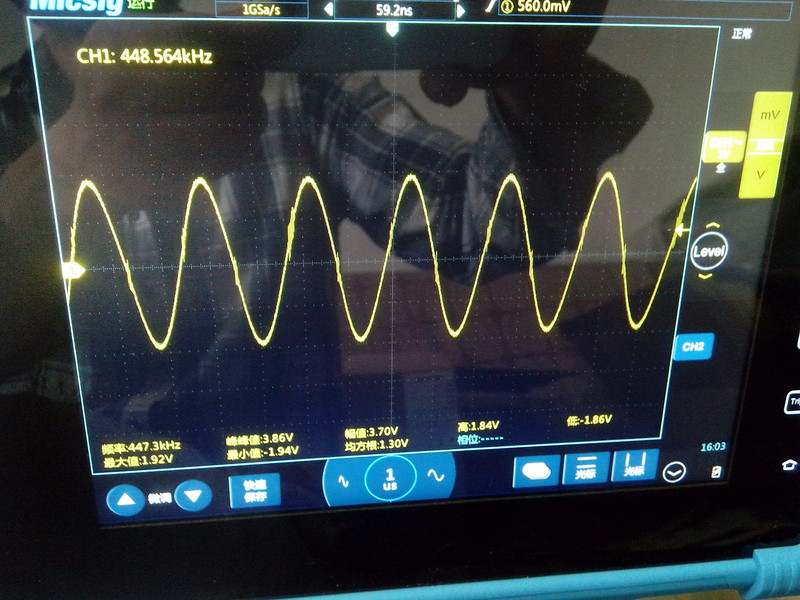

波形有毛刺

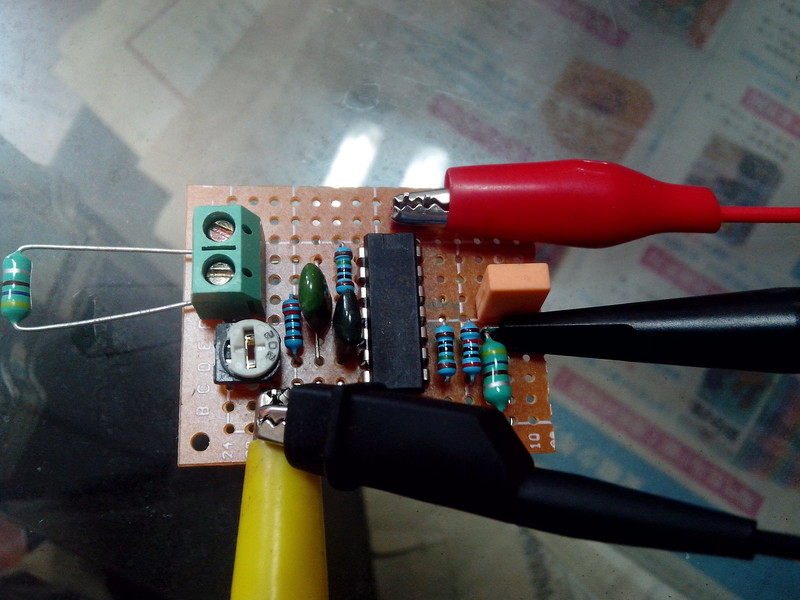

比较正式的电路

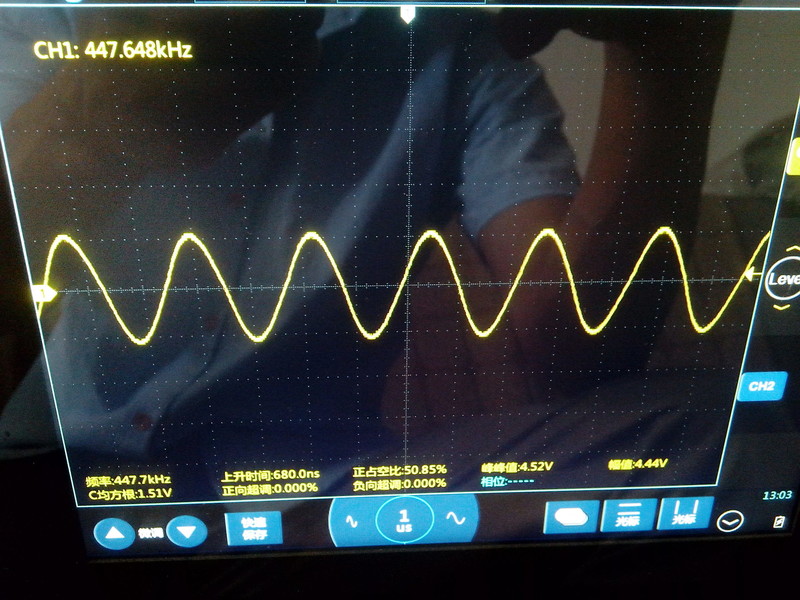

波形还可以，不过频率差些
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（5）

jtszwj 数字探长 2019-7-19 09:08:21
谢谢分享
2019-7-19 09:08:21 回复
kyhwhb 数字大神 2019-7-19 10:49:09
电路研究，少年电学工程师
2019-7-19 10:49:09 回复
人艰不拆 楼主     数字王者 2019-7-19 11:33:59
巍巍兴安 发表于 2019-7-19 10:49
电路研究，少年电学工程师

哈哈，还少年呢，只能是想当年了
2019-7-19 11:33:59 回复
fslichong 数字王者 2019-7-19 12:41:19
这个用来调整调幅收音机的中频很有意义
2019-7-19 12:41:19 回复
散淡021 数字大神 2019-7-19 14:59:47
谢谢分享

调到455K？ 还是要测三端的中心频点？
2019-7-19 14:59:47 回复
