加个微动开关解决众仪M1万用表mV档的问题

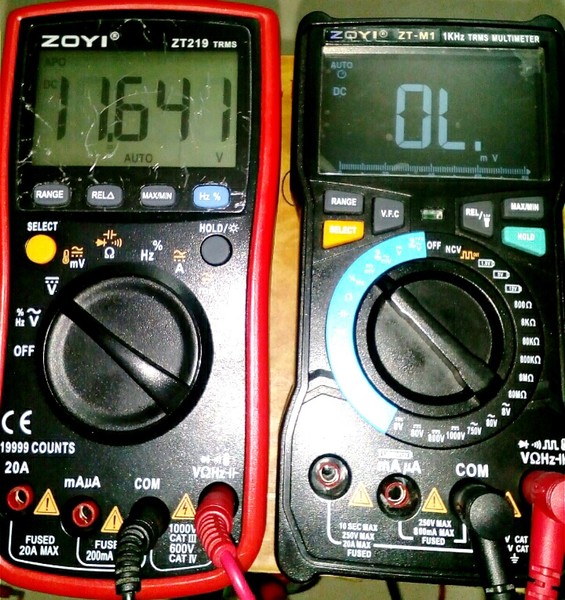

M1万用表mV档存在测量超过2.5V电压后出现错误显示的问题，根据0660芯片规格书的提示，给我的M1万用表增加一个电阻和一个微动开关，终于解决困扰我多时的bug。

所需材料120K贴片电阻一只，坏鼠标里拆下来的微动开关一只。具体改法见图。

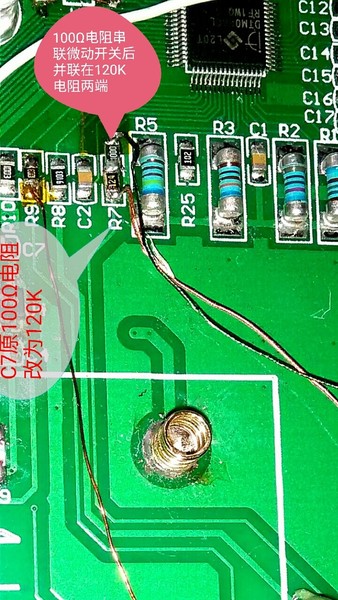

把R7电阻(这里刚好也是R7)100Ω电阻改为120K(这个电阻用一两百K都可以要求不高的)，然后把拆下来的100Ω电阻与微动开关的常闭触点串联后并联在100K电阻上。

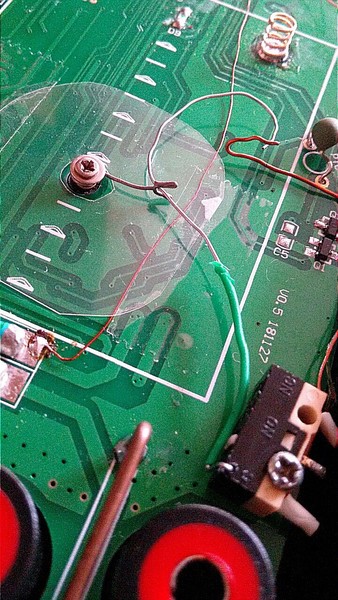

用细钢丝给微动开关做个连杆并在如图位置装到仪表里面，再用小钢丝做个丫型拨杆，安装在拔盘转轴上。

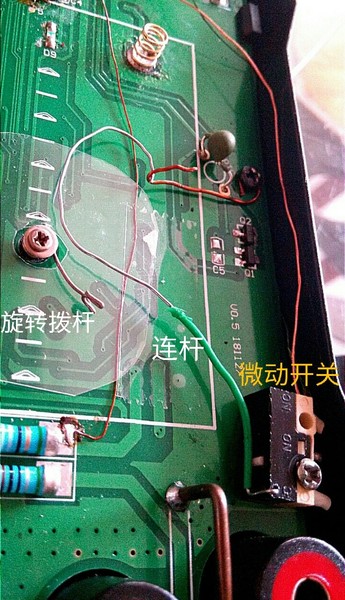

换个角度看一下。

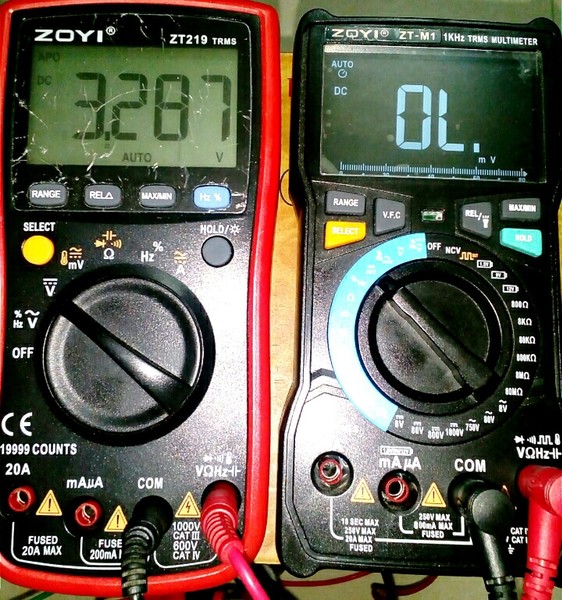

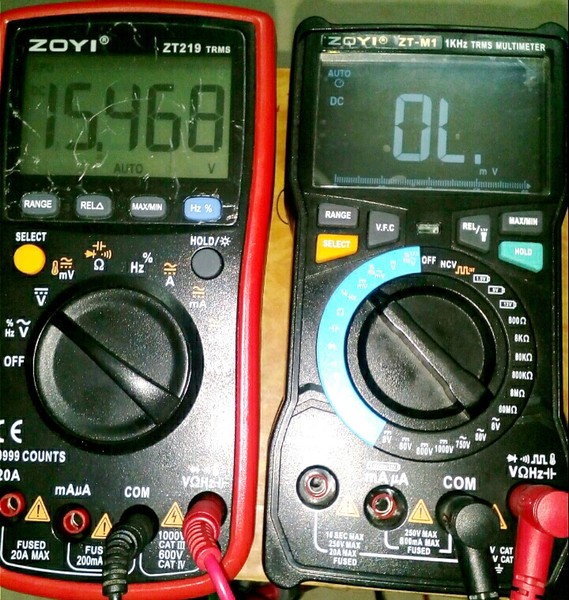

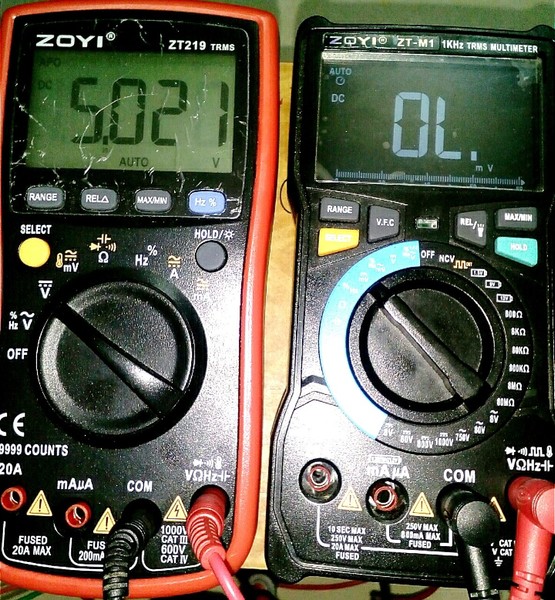

测试一下效果基本OK。








以上是我改M1万用表毫伏档的一些经验。

温馨提示:
                  改机有风险，仿制需谨慎！

100直接换100K 会有啥不爽？
要不你不会改成这样
谢谢！

巧妙，就是显得有点杂乱

散淡021 发表于 2019-7-21 20:47
100直接换100K 会有啥不爽？
要不你不会改成这样
谢谢！

只用100K当然不爽，否则问题早就不是问题了。

100K只是mV档用，电阻、电容和二极管档还必须要用100Ω。

巍巍兴安 发表于 2019-7-21 20:52
巧妙，就是显得有点杂乱

手艺问题将就着看吧，不过好用是硬道理。

感觉应该给飞线穿层绝缘衣，以防意外

wgh1027 发表于 2019-7-21 21:04
只用100K当然不爽，否则问题早就不是问题了。

100K只是mV档用，电阻、电容和二极管档还必须要用100Ω。

有人说后期量产改好了？
那应该还是主程序改了？

楼主这个控制微动机构，应该是野外作战妙方。
平时常用我不喜欢

散淡021 发表于 2019-7-21 20:47
100直接换100K 会有啥不爽？
要不你不会改成这样
谢谢！

测量电阻和二极管、通断时，测量电压和电流是芯片内输出，经过这个电阻到表笔的，如果换成100K比100欧大了一千倍，测量二极管和小电阻已经不可能。

首先，我佩服你，非常有创意，但，我觉得最好在原有转盘上做些改动，不知道是否可行？  你这样的机械结构，确认能稳定吗？ 摔一下或者时间长了，会不会坏？

这是硬件缺陷吗

hc061218 发表于 2019-7-21 23:17
首先，我佩服你，非常有创意，但，我觉得最好在原有转盘上做些改动，不知道是否可行？  你这样的机械结构， ...

我只是个用户，我不能也没有能力对我的改动是否可靠作出任何承诺。

散淡021 发表于 2019-7-21 21:56
楼主这个控制微动机构，应该是野外作战妙方。
平时常用我不喜欢

这个只是没办法的办法，其实我也不喜欢。

wgsd 发表于 2019-7-21 23:10
测量电阻和二极管、通断时，测量电压和电流是芯片内输出，经过这个电阻到表笔的，如果换成100K比100欧大 ...

权威回复

星星123 发表于 2019-7-21 21:31
感觉应该给飞线穿层绝缘衣，以防意外

你的感觉是对的。

追授完美。改动不错，就是加个开关，要破坏表的外壳。

wgsd 发表于 2019-7-21 23:10
测量电阻和二极管、通断时，测量电压和电流是芯片内输出，经过这个电阻到表笔的，如果换成100K比100欧大 ...

谢谢指点！

wgh1027 发表于 2019-7-22 01:47
你的感觉是对的。

这是个解决方法，如果再规范点就完美了。

chen131578 发表于 2019-7-22 06:39
追授完美。改动不错，就是加个开关，要破坏表的外壳。

无伤外壳一毫一厘，外观完好无损。

勇闯沙滩 发表于 2019-7-22 08:04
这是个解决方法，如果再规范点就完美了。

要规范那就劳烦你了。
