无意中发现压电片的反谐振点

发表于:2019-7-24 09:11:22 4428
示波器
主题类别: 知识_经验
仪表品牌: 其它品牌
型号或关键字:

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

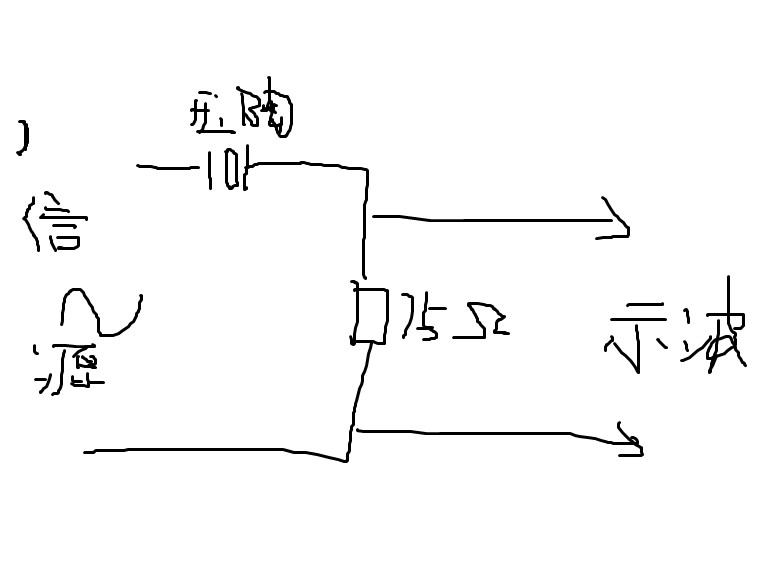

测试电路如图

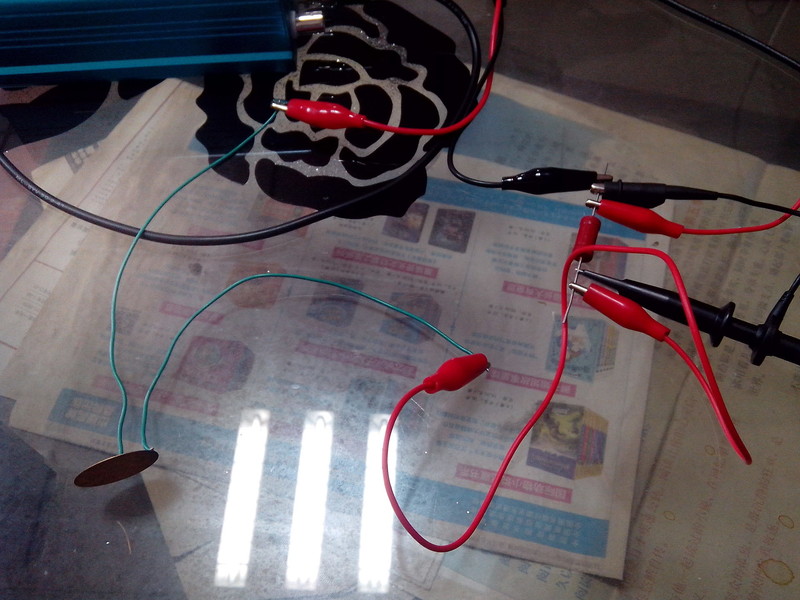

实物

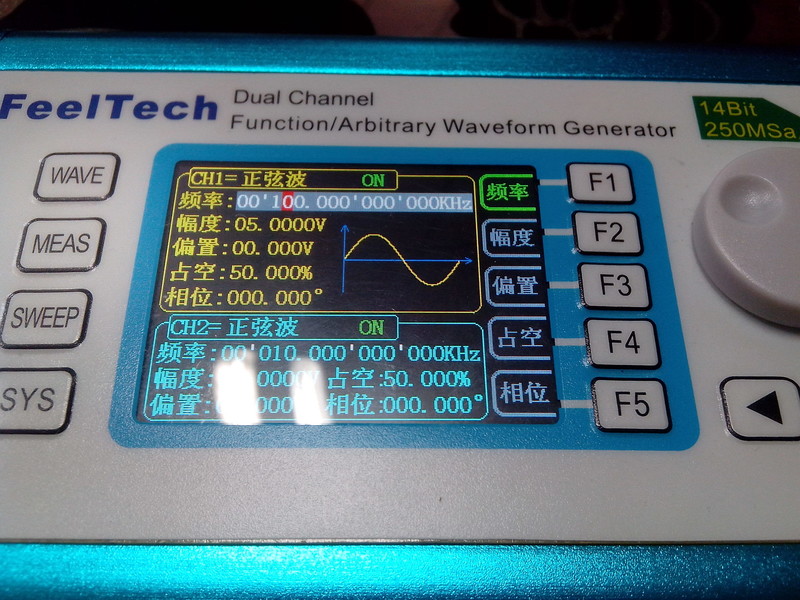

信号源

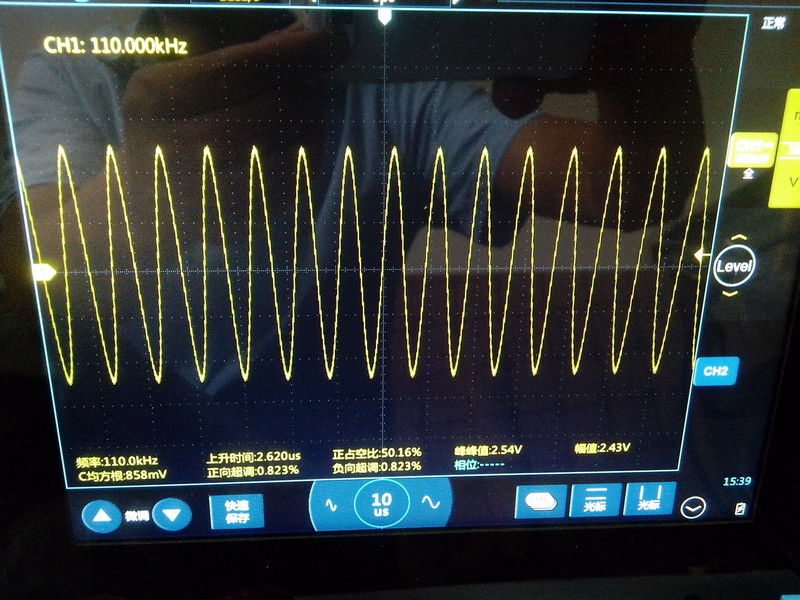

输入110khz时电阻上的波形幅度

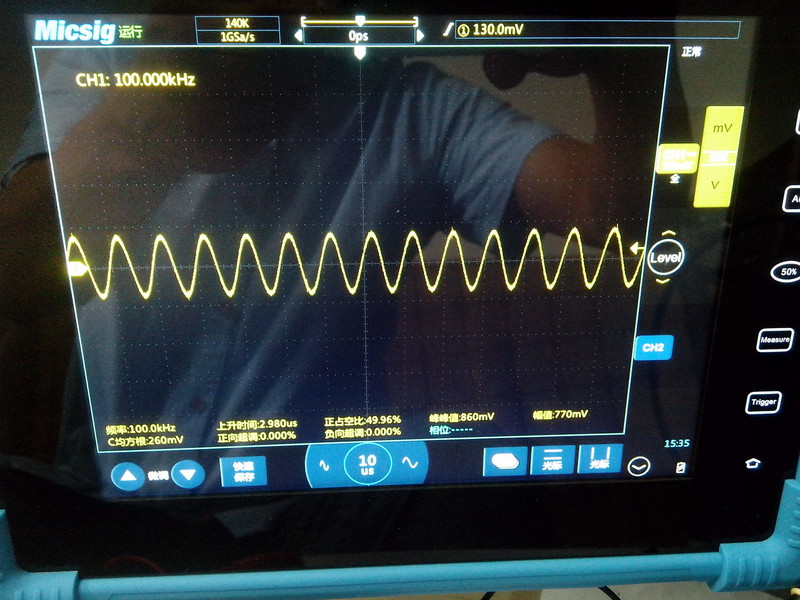

输入100khz时电阻上的波形幅度

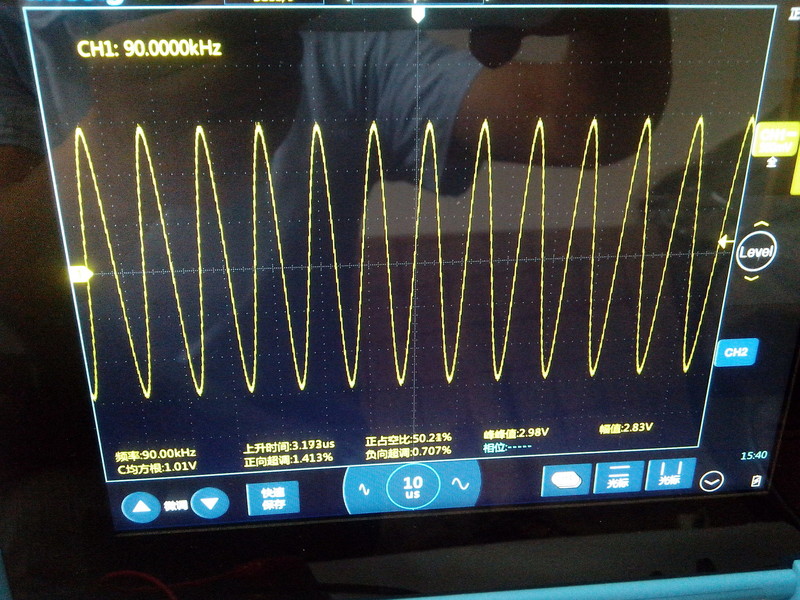

输入90khz时电阻上的波形幅度

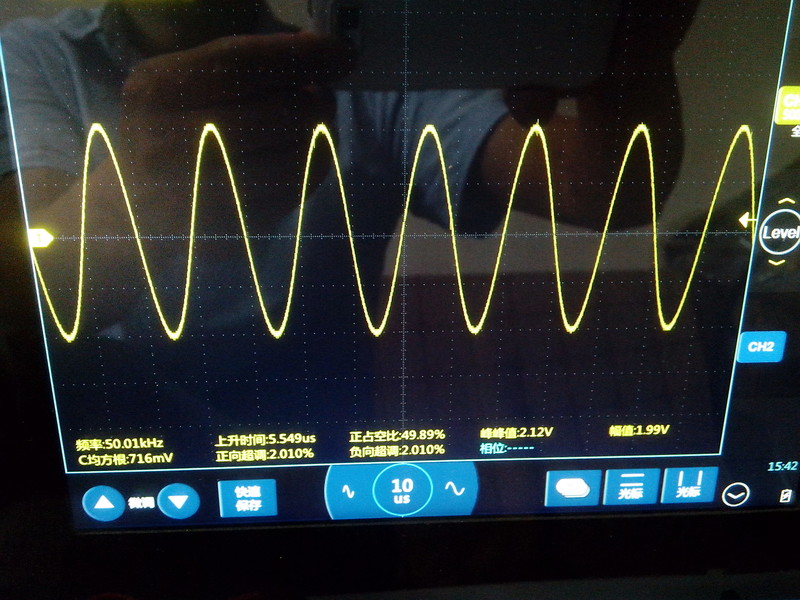

输入50khz时电阻上的波形幅度

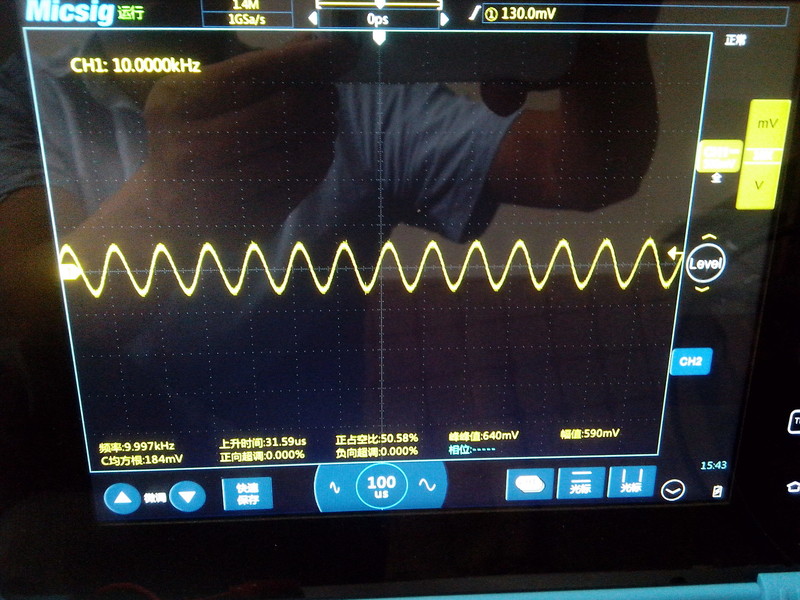

输入10khz时电阻上的波形幅度

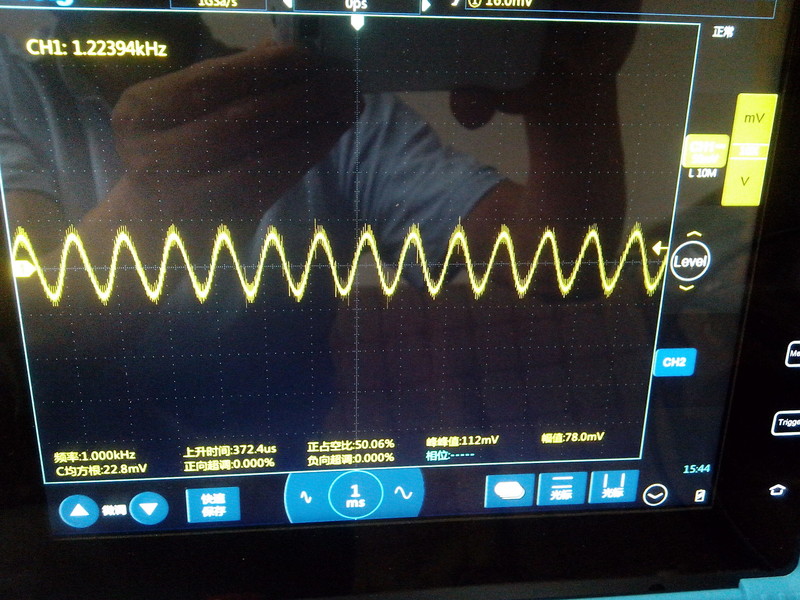

输入1khz时电阻上的波形幅度

发现100khz这个频率点有点反常,表现出很大阻抗,与相邻的110khz、90khz
的阻抗不连续性,这难道就是反谐振点吗?
收藏
送赞
分享

发表回复

评论列表(11)

kyhwhb 数字大神 2019-7-24 09:31:02
然后能做什么用呢
2019-7-24 09:31:02 回复
人艰不拆 楼主     数字王者 2019-7-24 09:39:41

然后就没有然后了啊
2019-7-24 09:39:41 回复
wgh1027 数字大神 2019-7-24 11:17:47
恭喜发现新大陆
2019-7-24 11:17:47 回复
人艰不拆 楼主     数字王者 2019-7-24 11:19:20
wgh1027 发表于 2019-7-24 11:17
恭喜发现新大陆

哈哈,是找到新大陆,不是发现
2019-7-24 11:19:20 回复
chen131578 数字精灵 2019-7-24 14:56:26
第一次,听说反谐振点。长见识了。
2019-7-24 14:56:26 回复
勇闯沙滩 数字大神 2019-7-24 18:44:46
反谐振点,长见识了,学习学习。
2019-7-24 18:44:46 回复
散淡021 数字大神 2019-7-24 23:20:18
这个测试电路测晶振频点不错

这个压电片对1K阻碍最大(应该起振了)
100K时停振成电容了(阻碍最小)
2019-7-24 23:20:18 回复
人艰不拆 楼主     数字王者 2019-7-25 08:23:44
散淡021 发表于 2019-7-24 23:20
这个测试电路测晶振频点不错

这个压电片对1K阻碍最大(应该起振了)

哈哈,还有这个说法吗,还能起振,停振
2019-7-25 08:23:44 回复
散淡021 数字大神 2019-7-25 08:54:11
人艰不拆 发表于 2019-7-25 08:23
哈哈,还有这个说法吗,还能起振,停振

这个是土话,大概是这意思
2019-7-25 08:54:11 回复
人艰不拆 楼主     数字王者 2019-7-25 08:57:46
散淡021 发表于 2019-7-25 08:54
这个是土话,大概是这意思

哈哈,明白了
2019-7-25 08:57:46 回复
yangsen 数字大师 2019-7-25 10:52:34
这货不就是个梳装滤波器,50,90,110三个频点阻抗小,其它频点阻抗大。
2019-7-25 10:52:34 回复
