测量运放失调电压的几种电路

*发表于：2019-7-27 09:58:58* 3848 · 发表于：2019-7-27 09:58:58

您需要登录才可以下载或查看，没有账号？立即注册

x

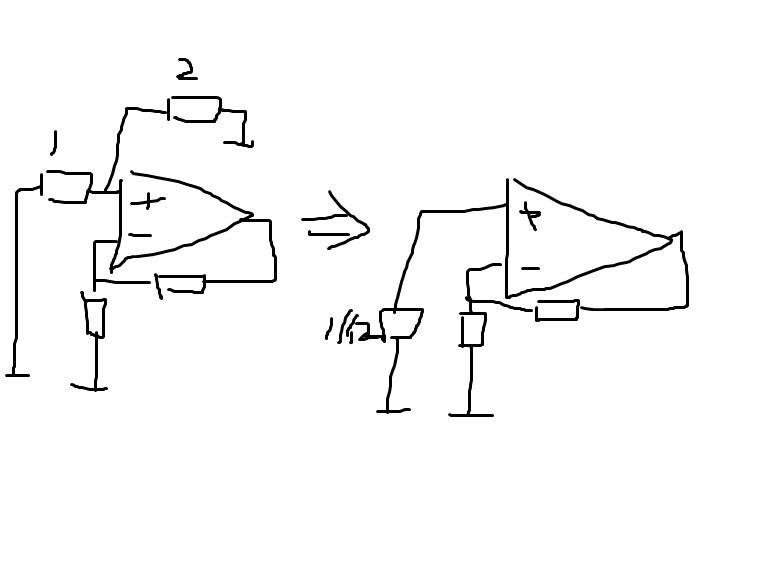

一种是下图左边那个电路，
其实也就是右边这个电路，可以说是同向放大，也可以说是反向放大

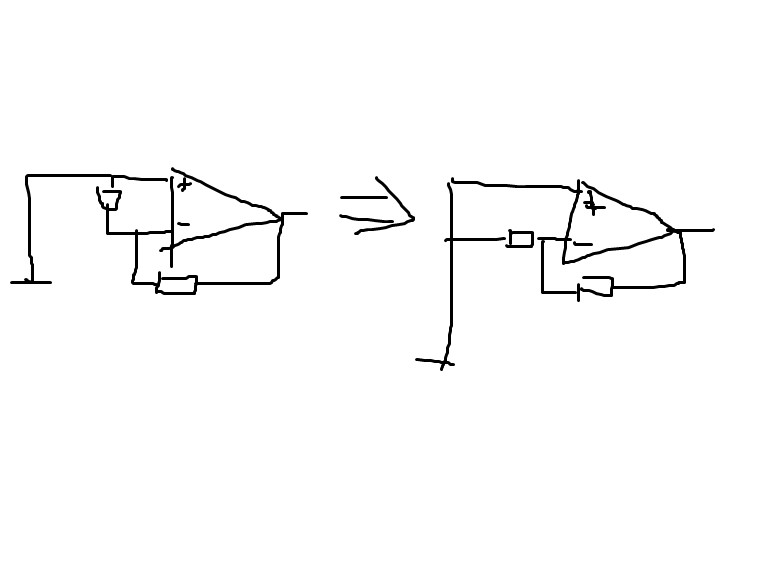

另一种是减法器电路，其实也可以变形成右边这个电路
，也是同向或者反向放大器，因为同向端、反向端都接地
个人感觉这个电路好些

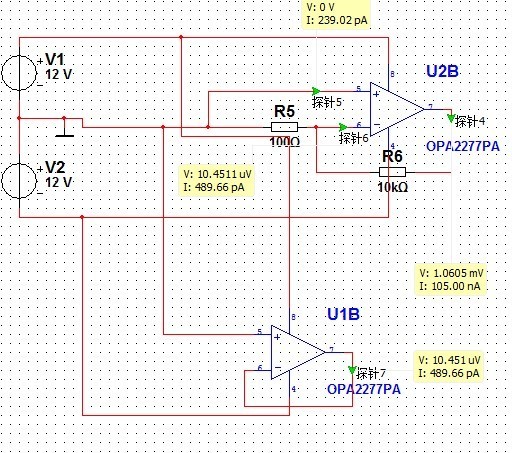

第一个电路的仿真，可以看出2277的失调电压是10.451uv
放大倍数101倍，输出应该是1.055551mv，实际是1.0605mv
应该是失调电流引起的，误差大概千分之5

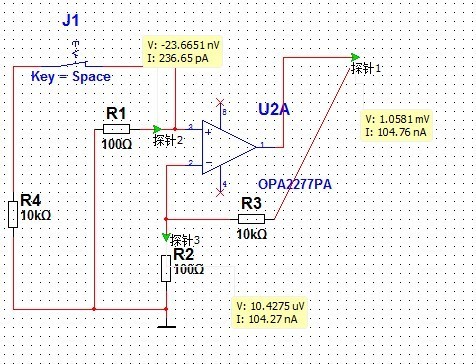

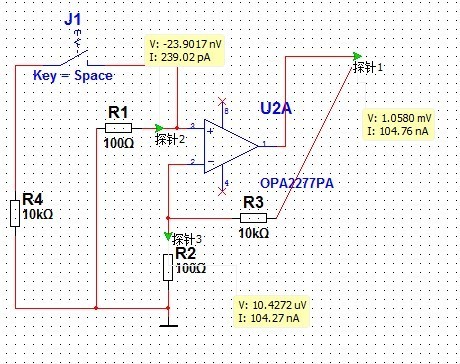

接成类似上图的测试电流，不同是，同向端有电阻。平衡失调电流，
这里是100，放大倍数101倍，输出应该是1.055551mv，实际是1.0580mv
应该是失调电流引起的，误差大概千分之2左右，高于第一个模拟


闭合开关，形成减法电路，其实也可以看成是r1与r4合并
的同反相电路，基本和上图精度一致，没什么大区别

可见测试精度还是可以的，哈哈
