用众仪zt109测电容漏电流

发表于：2019-8-2 09:29:06 5395
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: zt109

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
其实以前也测过，那是表不行，现在不一样了，有了众仪大范围表了真所谓：
雄关漫道真如铁，而今迈步从头越！

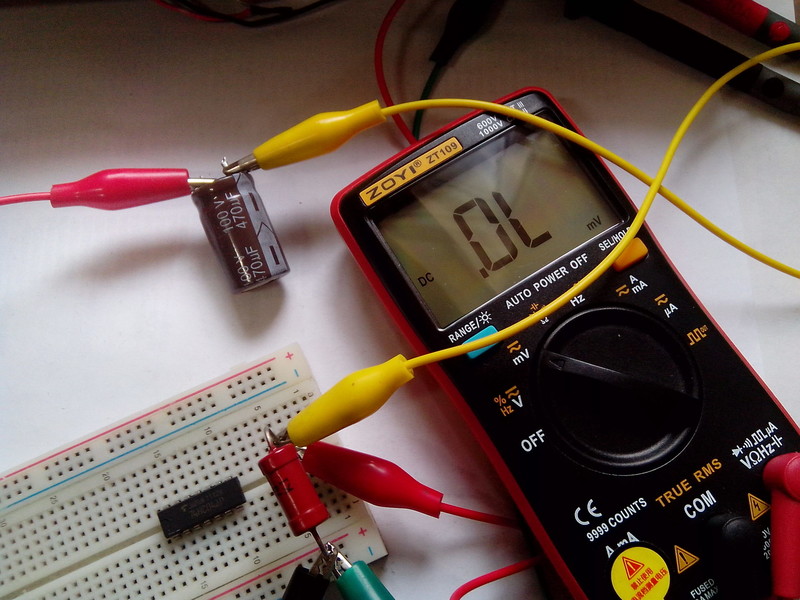

先测一个大家伙，100v，470uf的，接入起始阶段
mv档超量程

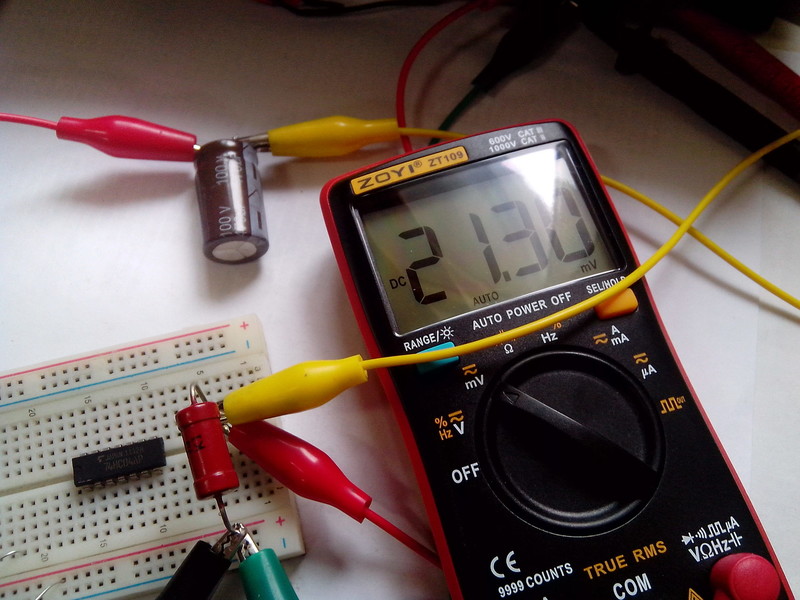

过一会，21mv

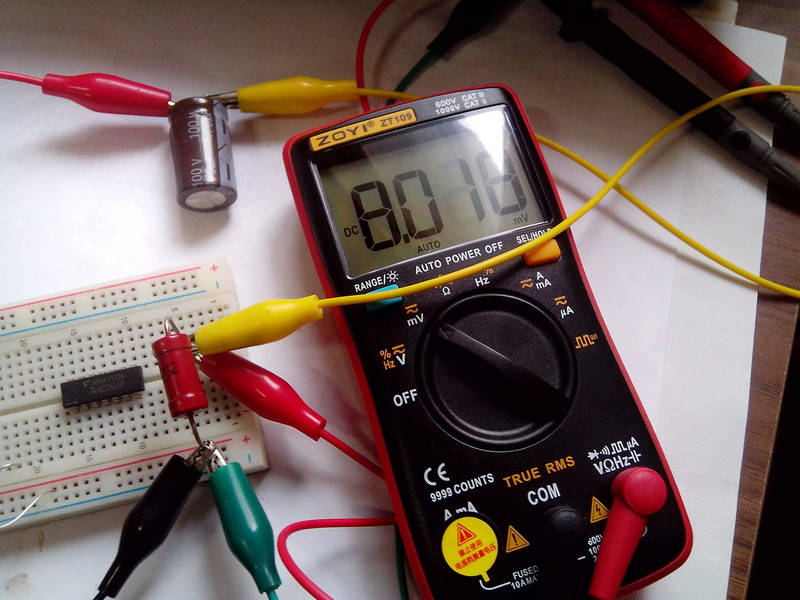

最后基本在8mv上下波动，测一个电容漏电需要很长时间，电容越大，时间越长
而且它的漏电也不是固定值，不是固定电阻，是个扰动值
8mv，10k电阻上的压降，那么它的漏电是0.8ua，看似很小，其实很大

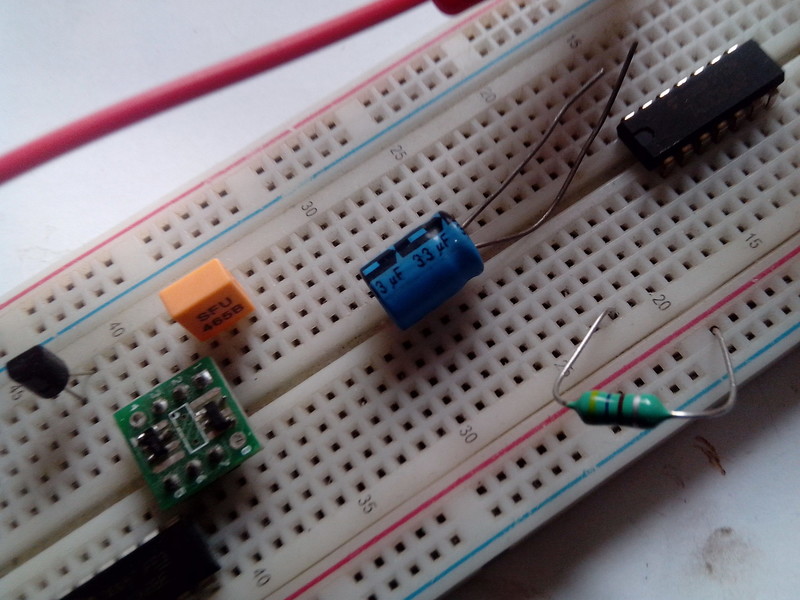

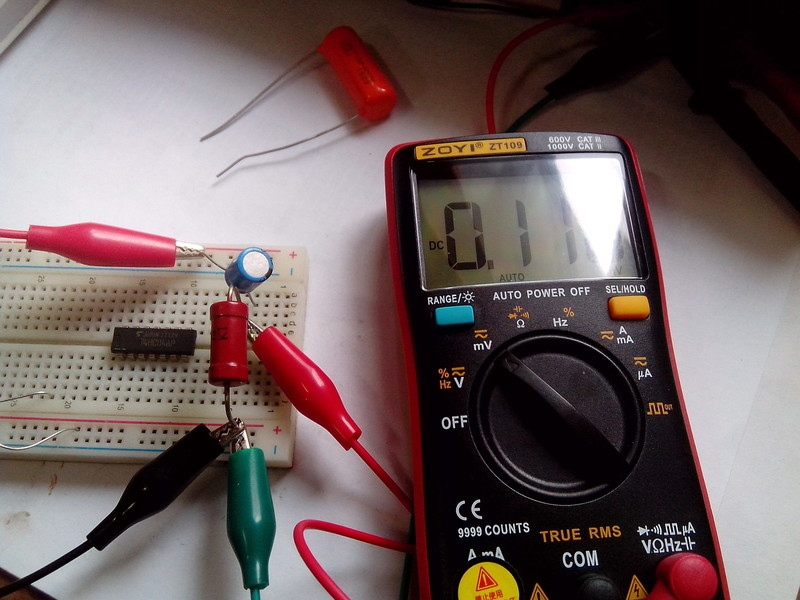

换一个电解，33uf的

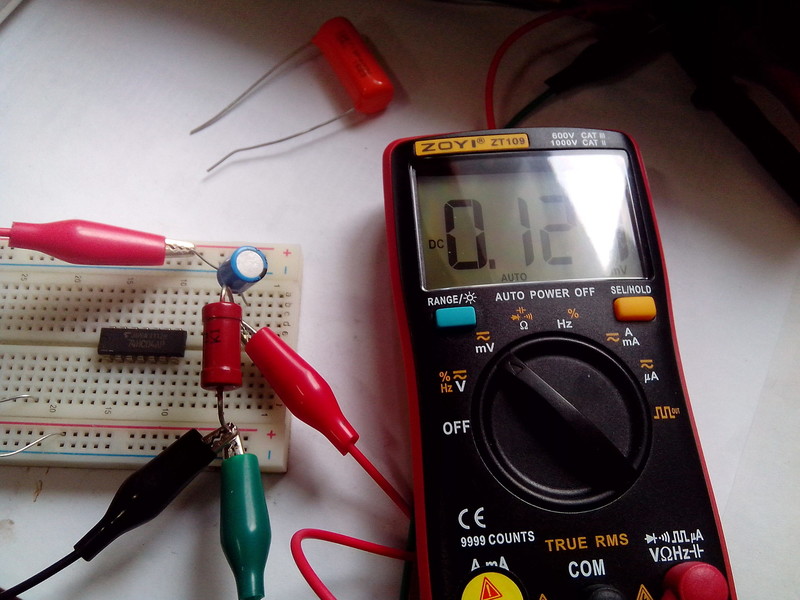

漏电压降为0.11-0.12mv，这就比上一个低多了，
其漏电流大致12na，一般来说，电解电容，容量越大，漏电越大

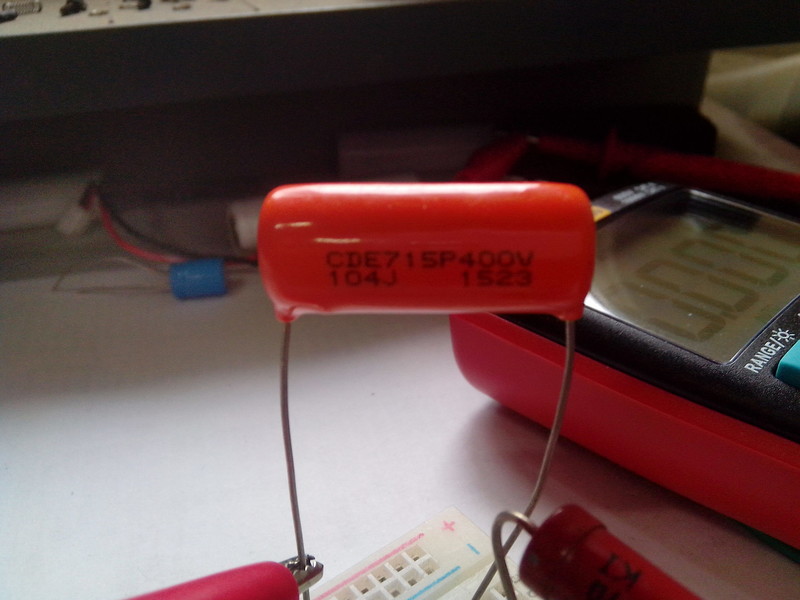

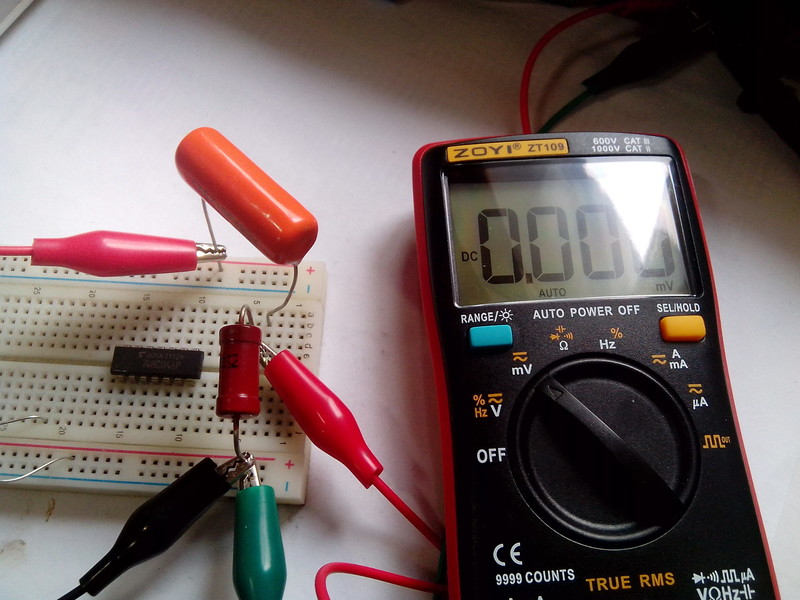

换个薄膜电容0.1uf的

瞬间测出漏电值，压降小于1uv，那么漏电流小于100pA
漏电是极小的

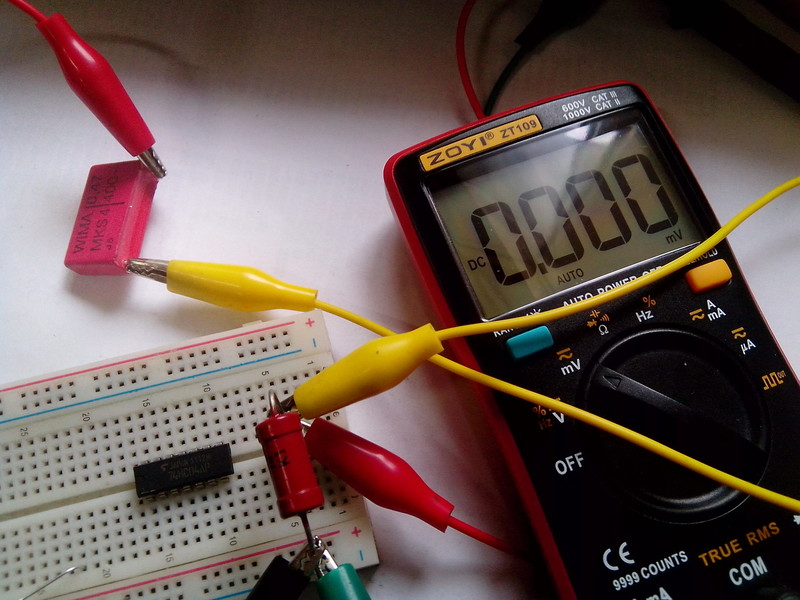

0.47uf的威马，也是瞬间测出，漏电也是如此
由此可见，一般非电解小电容的漏电流是极小的，不需要测量，除非坏了

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

勇闯沙滩 数字大神 2019-8-2 09:44:41
测电容的漏电流，这个测试挺有用，学习了。
2019-8-2 09:44:41 回复
hc061218 数字王者 2019-8-2 09:56:52
要不要测一下击穿电压和电流？  我做过实验，没成功！
2019-8-2 09:56:52 回复
人艰不拆 楼主     数字王者 2019-8-2 10:01:01
hc061218 发表于 2019-8-2 09:56
要不要测一下击穿电压和电流？  我做过实验，没成功！

我不用高压，不管那个
2019-8-2 10:01:01 回复
wgh1027 数字大神 2019-8-2 10:27:51
那么漏电多少算正常？
2019-8-2 10:27:51 回复
人艰不拆 楼主     数字王者 2019-8-2 10:33:34
wgh1027 发表于 2019-8-2 10:27
那么漏电多少算正常？

看你用在什么地方了，小电容应该基本不漏电正常，大电解电容多少有点，我也不知道标准
2019-8-2 10:33:34 回复
wgh1027 数字大神 2019-8-2 10:44:15
人艰不拆 发表于 2019-8-2 10:33
看你用在什么地方了，小电容应该基本不漏电正常，大电解电容多少有点，我也不知道标准 ...

这个用指针表就能一表搞定。
2019-8-2 10:44:15 回复
西林迷 数字精灵 2019-8-2 11:16:47
知道电容漏电，第一次见到实际测量的
原理我也不懂，具体怎么接的，能说一下吗？
2019-8-2 11:16:47 回复
人艰不拆 楼主     数字王者 2019-8-2 12:17:06
西林迷 发表于 2019-8-2 11:16
知道电容漏电，第一次见到实际测量的
原理我也不懂，具体怎么接的，能说一下吗？ ...

电容和10k电阻串联在电压源上，然后用万用表测电阻上的压降，换算出其上的电流，也就是流过电容的电流
2019-8-2 12:17:06 回复
西林迷 数字精灵 2019-8-2 13:05:28
人艰不拆 发表于 2019-8-2 12:17
电容和10k电阻串联在电压源上，然后用万用表测电阻上的压降，换算出其上的电流，也就是流过电容的电流:lo ...

长知识了！
2019-8-2 13:05:28 回复
jy1111 数字斗士 2019-8-2 14:16:12
电桥 可测
2019-8-2 14:16:12 回复
人艰不拆 楼主     数字王者 2019-8-2 15:21:55
jy1111 发表于 2019-8-2 14:16
电桥 可测

电桥并联模式吗？
2019-8-2 15:21:55 回复
5free 数字大师 2019-8-2 20:17:20
还以为直接测漏电流呢
2019-8-2 20:17:20 回复
wgh1027 数字大神 2019-8-3 00:04:16
直接用电流档测会更直观。
2019-8-3 00:04:16 回复
kyhwhb 数字大神 2019-8-3 07:58:56
围观109神器，谢谢分享！
2019-8-3 07:58:56 回复
白不分 数字大师 2019-9-13 18:34:04
我们车间有专用测漏电流的
2019-9-13 18:34:04 回复
zjqzwangdong 数字奇才 2019-9-26 06:27:50
人艰不拆 发表于 2019-8-2 12:17
电容和10k电阻串联在电压源上，然后用万用表测电阻上的压降，换算出其上的电流，也就是流过电容的电流:lo ...

长知识了，毫v档还能这么用来测电容漏电
2019-9-26 06:27:50 回复
