用众仪zt109测二极管小电压时电流

发表于：2019-8-3 08:40:26 3050
万用表
主题类别: 实测（简单)
仪表品牌: 众仪（ZOYI）
显示方式: 9999字
型号或关键字: zt109

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

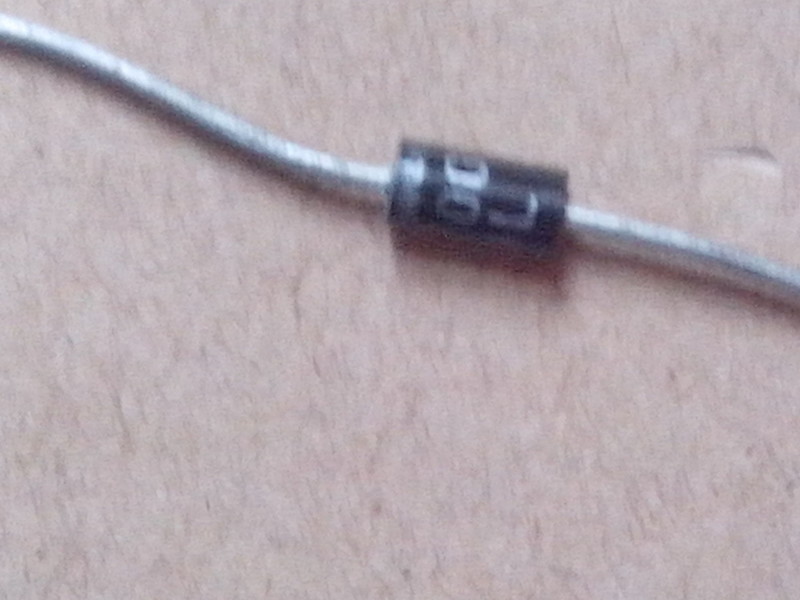

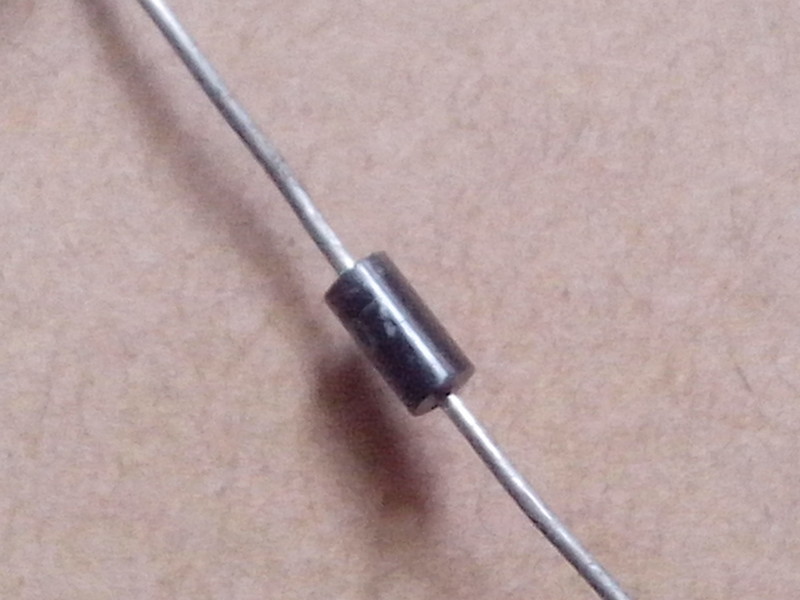

这次用1n4007

怎么能拍照整个型号字母呢？

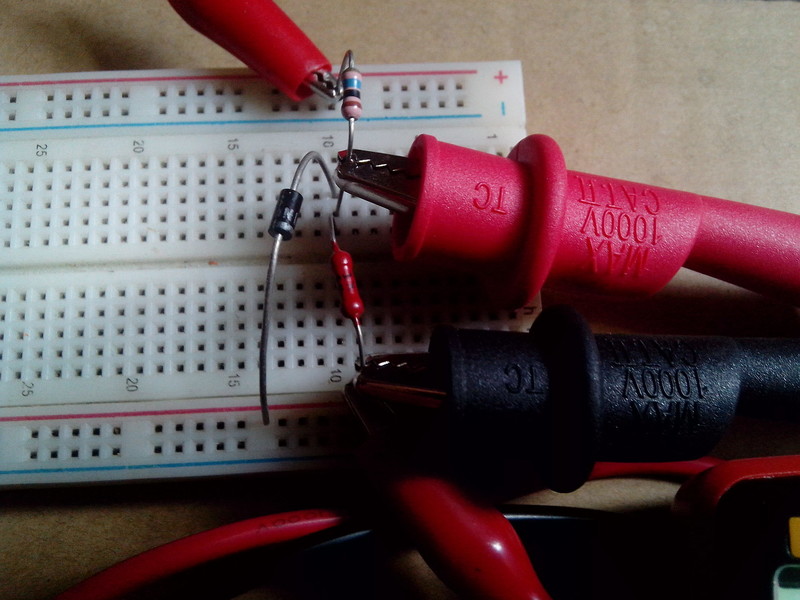

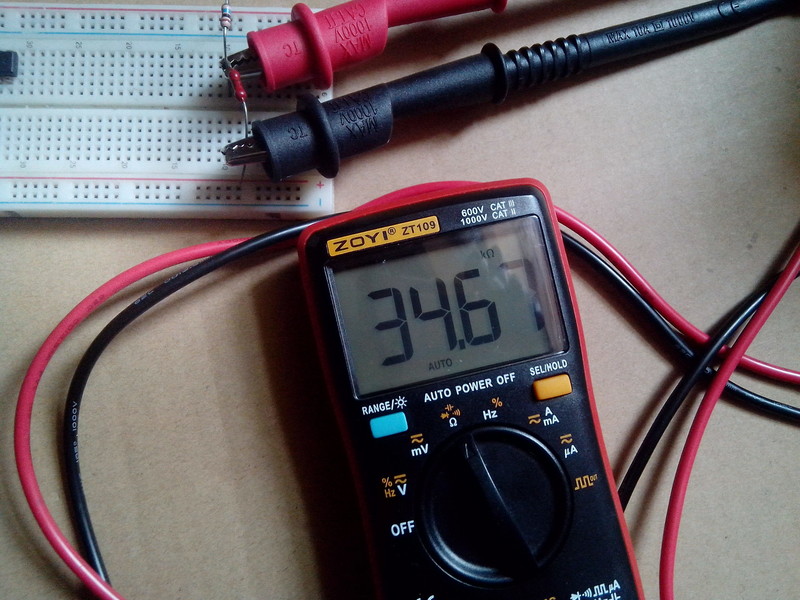

搭个分压电路，上边电阻是10M的，下面电阻阻值是34k的

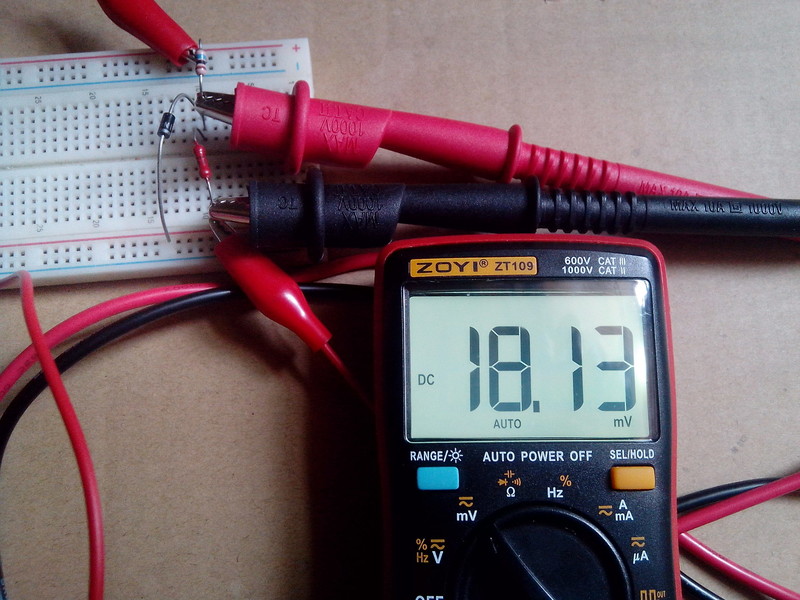

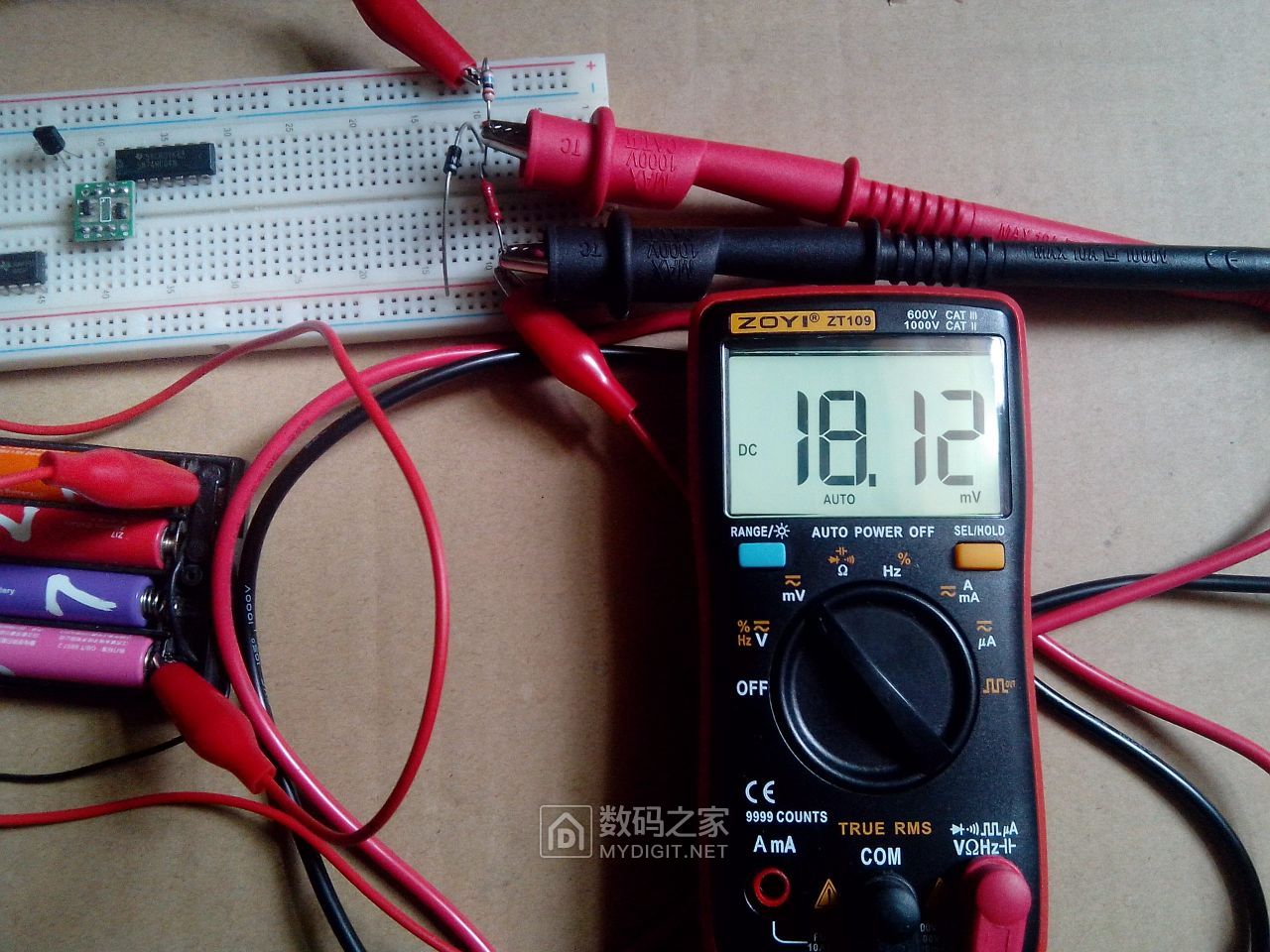

34k电阻分压得到18.12mv


登录/注册后可看大图


这表就这样尾数一个字跳动

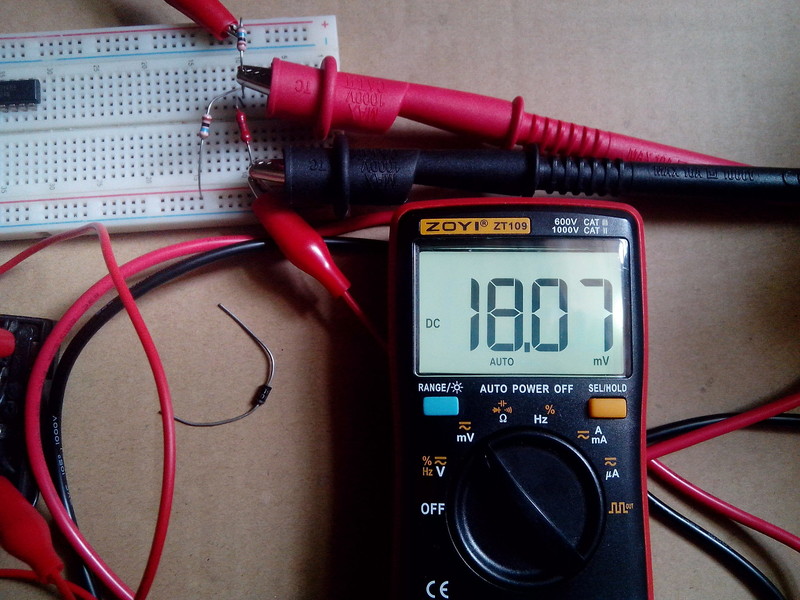

4007此时没有接入，有人认为18mv正电压下，二极管是截至的
那么接上它，分压值应该没变化

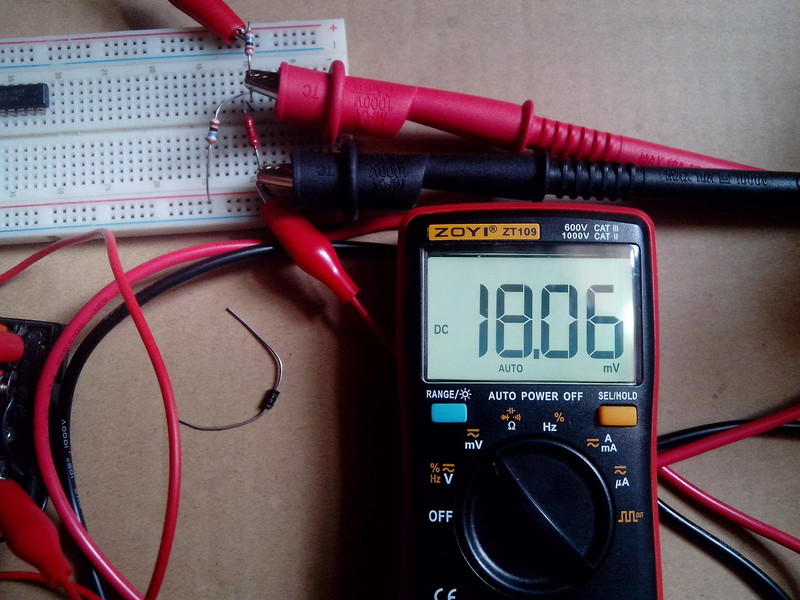

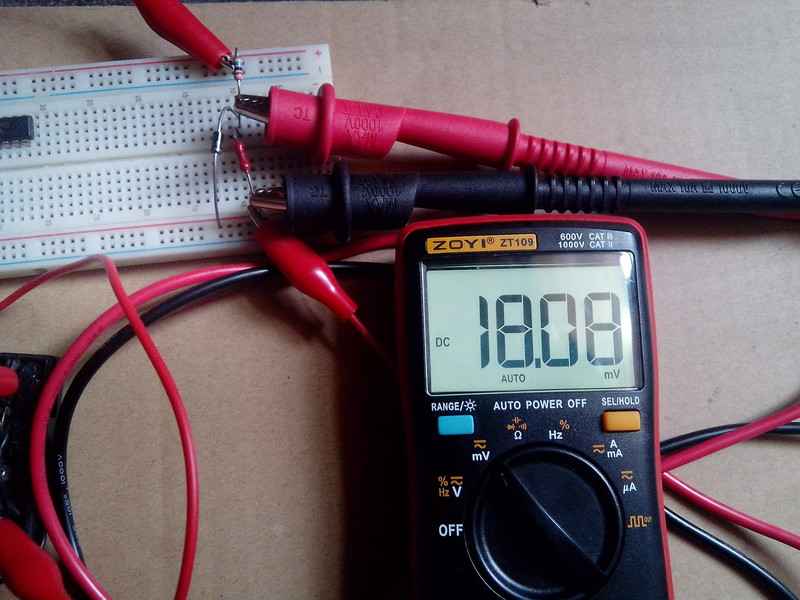

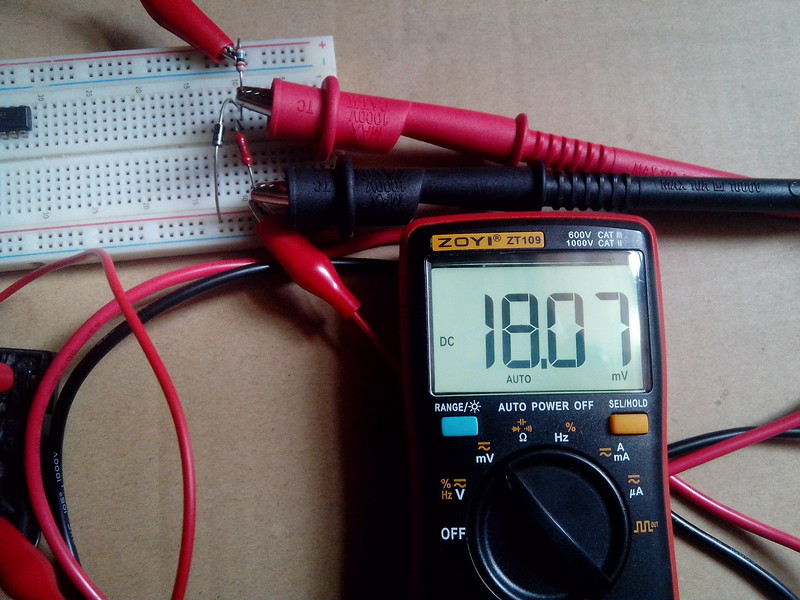

实际接上，与34k电阻并联，会有0.05mv的变化，


那么等同于接上多大电阻呢？

大致等同与接上10M电阻，实际比10M还要大一些

18mv/10M，大致流过二极管的电流是2na

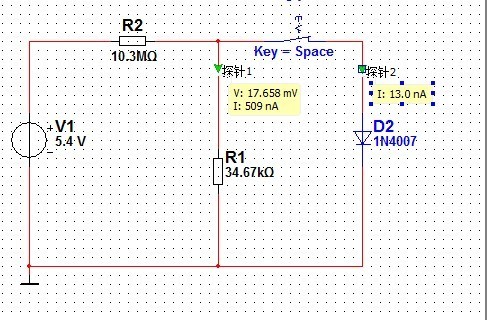

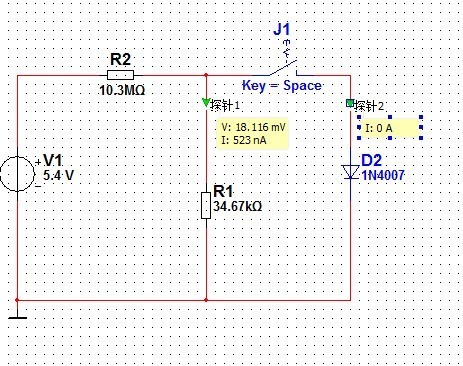

看下仿真图

仿真这个电路，多少有点差异

二极管并联后，压降比实际大很多，所以流过二极管
电流是13na，而不是2na，实际上二极管的性能比仿真里的还要好几倍

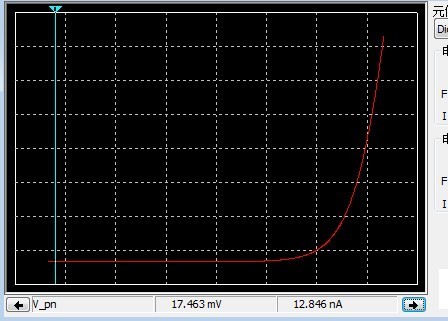

这是二极管的伏安曲线，在17mv左右，正向电流大致就是13na

以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（5）

wgh1027 数字大神 2019-8-3 13:56:56
仿真软件里二极管参数是可以设置的。
2019-8-3 13:56:56 回复
人艰不拆 楼主     数字王者 2019-8-3 14:06:39
wgh1027 发表于 2019-8-3 13:56
仿真软件里二极管参数是可以设置的。

不用设置，就用原参数，挺好！
2019-8-3 14:06:39 回复
wgh1027 数字大神 2019-8-3 14:08:57
人艰不拆 发表于 2019-8-3 14:06
不用设置，就用原参数，挺好！

只是原有参数未必适合你的二极管。
2019-8-3 14:08:57 回复
人艰不拆 楼主     数字王者 2019-8-3 14:59:46
wgh1027 发表于 2019-8-3 14:08
只是原有参数未必适合你的二极管。

差不多就行，就是印证一下
2019-8-3 14:59:46 回复
hc061218 数字王者 2019-8-3 17:25:08
试试小电流高电压反向击穿！应该不会烧坏，LED灯珠试过四十多伏没事
2019-8-3 17:25:08 回复
