低频波形峰值点检测电路

*发表于：2019-8-4 09:20:27* 2223 · 发表于：2019-8-4 09:20:27

您需要登录才可以下载或查看，没有账号？立即注册

x

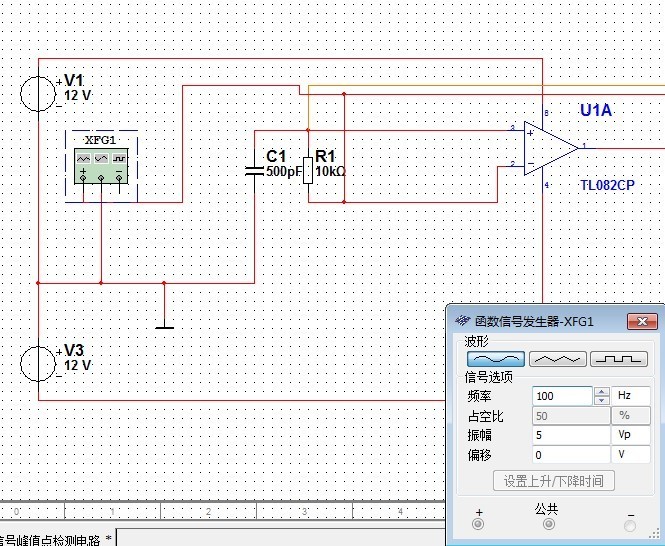

仿真电路图

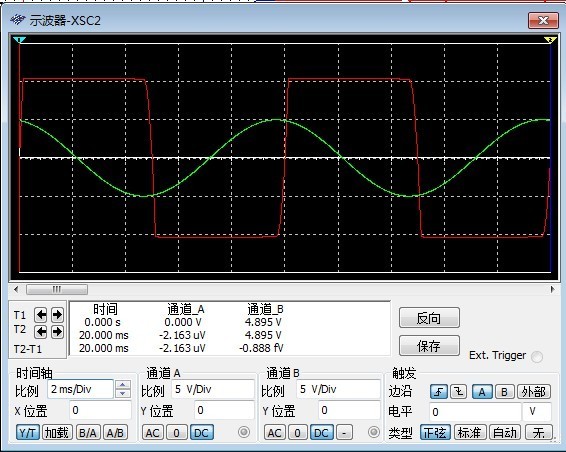

绿色输入，红色输出，效果一般，输出在输入波形的峰值点翻转

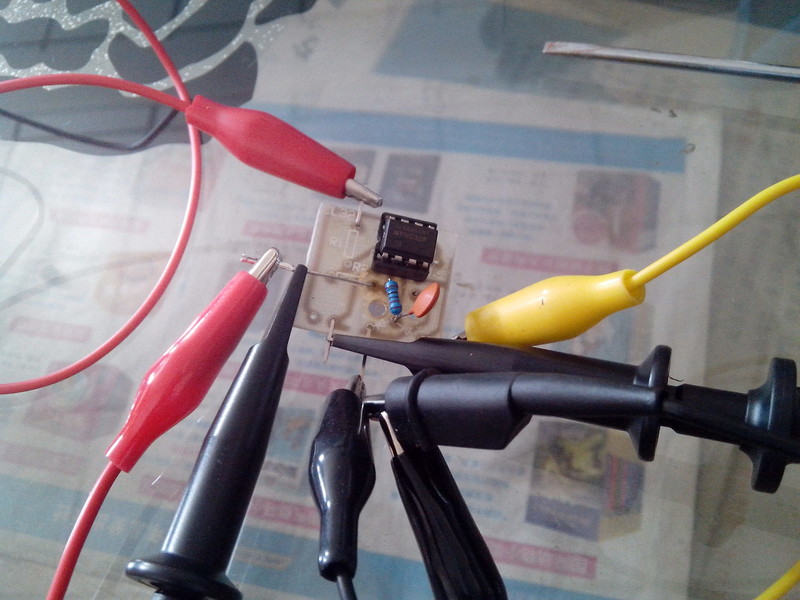

实际电路

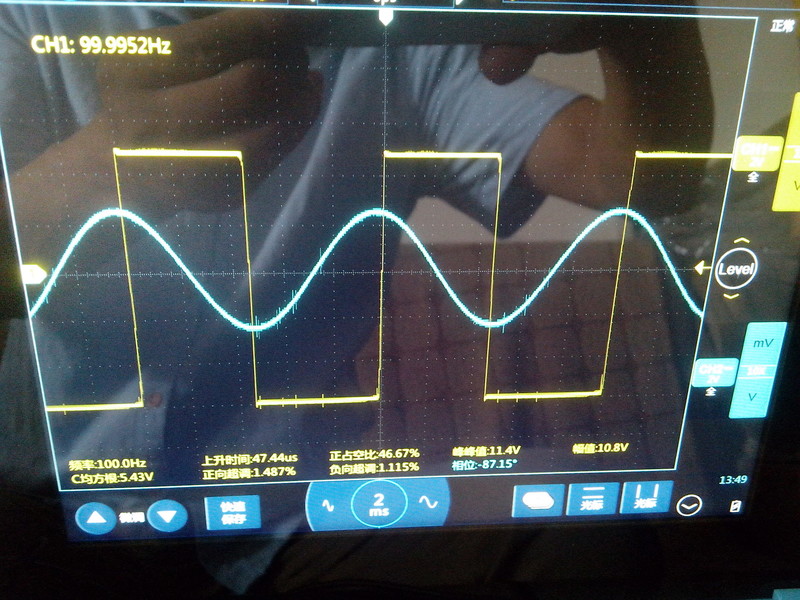

100hz正弦波输入，输出是黄色方波，还可以

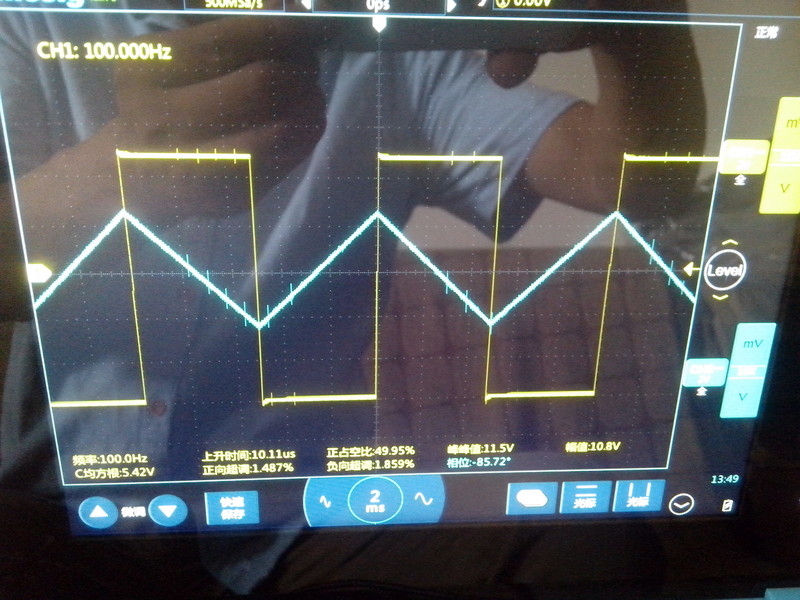

100hz三脚波输入，输出是黄色方波，还可以

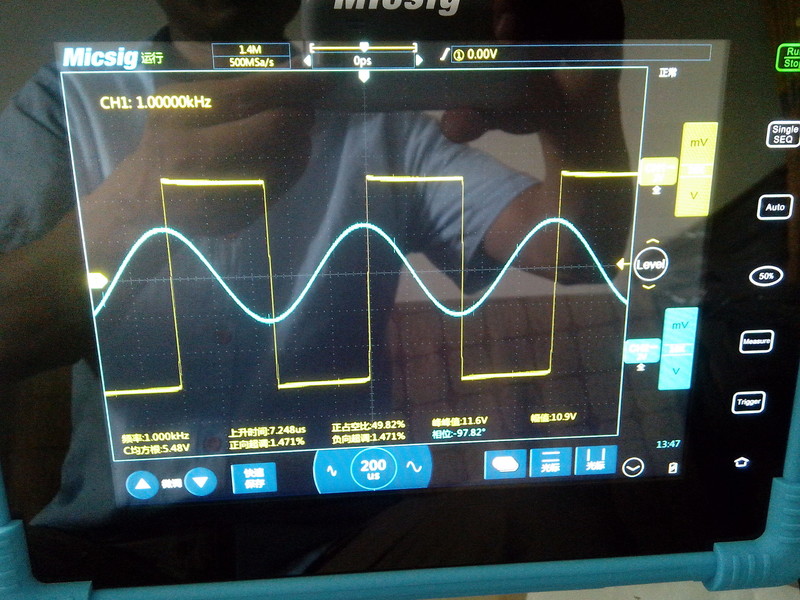

1khz正弦波输入，输出是黄色方波

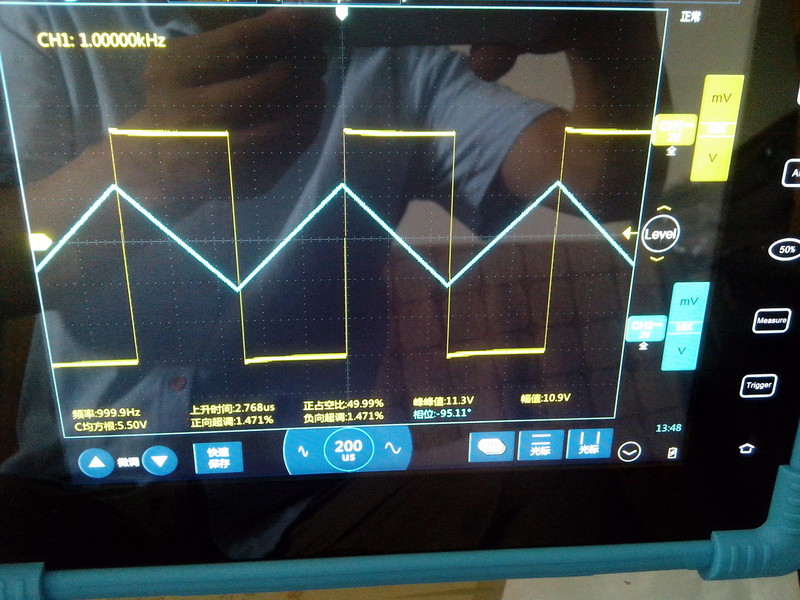

1khz三脚波输入，输出是黄色方波

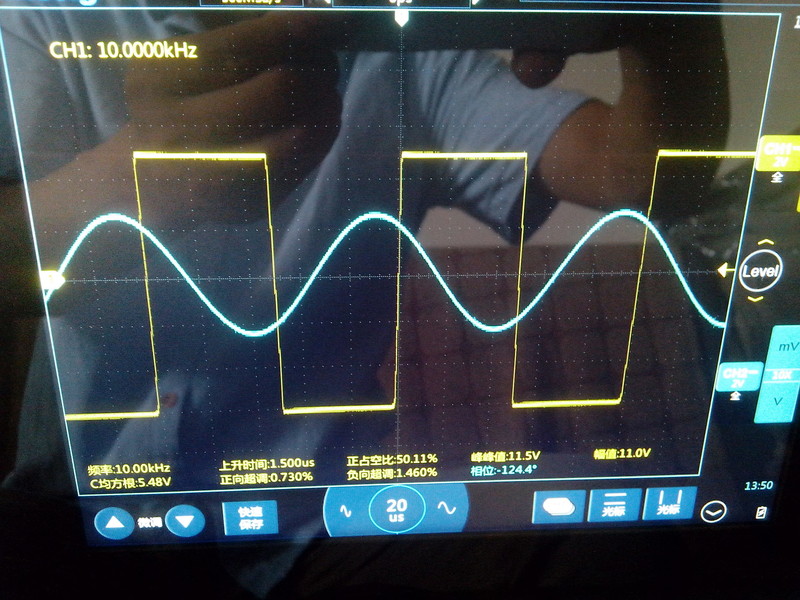

10khz正弦波输入，输出是黄色方波滞后，失去检测作用，
所以只能用于低频

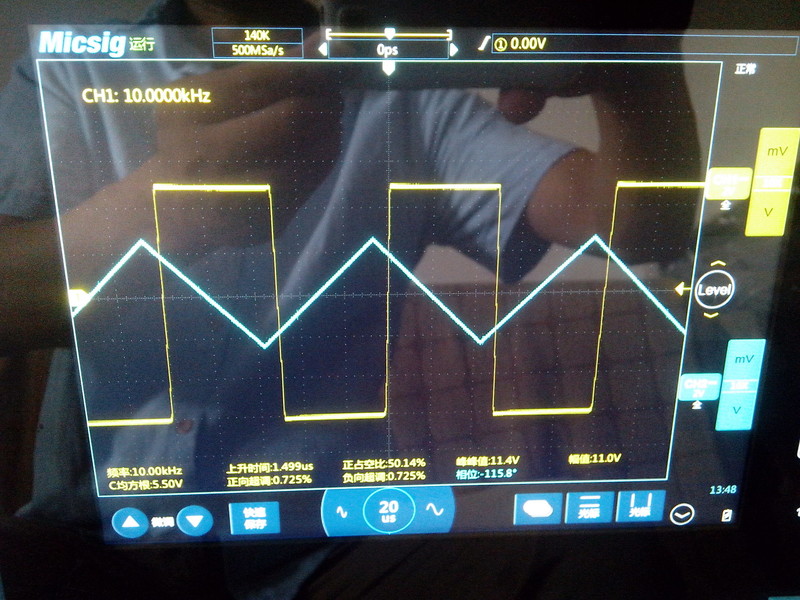

10khz三脚波输入，输出是黄色方波滞后，这里看的更清晰些
