用模拟开关来实现整流

*发表于：2019-8-11 10:01:25* 2107 · 发表于：2019-8-11 10:01:25

您需要登录才可以下载或查看，没有账号？立即注册

x

模拟开关好像是cd4066吧，先试试它的开关控制

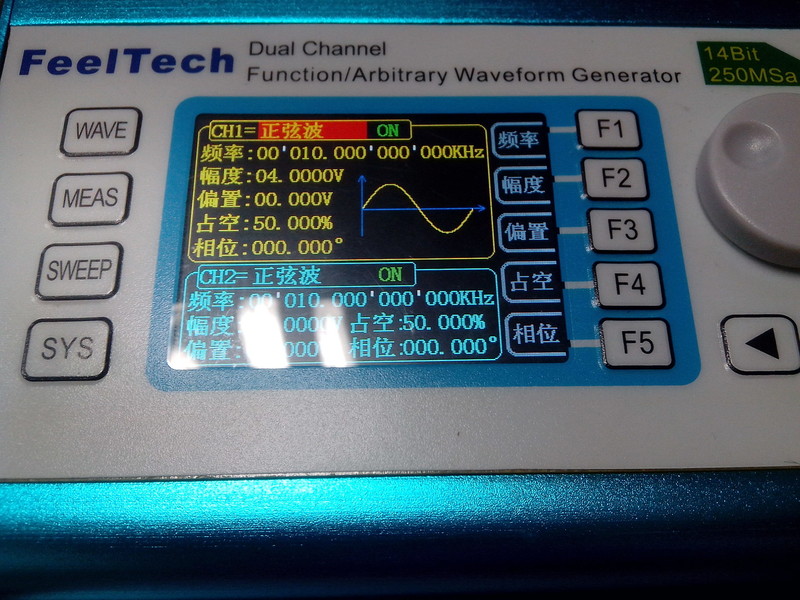

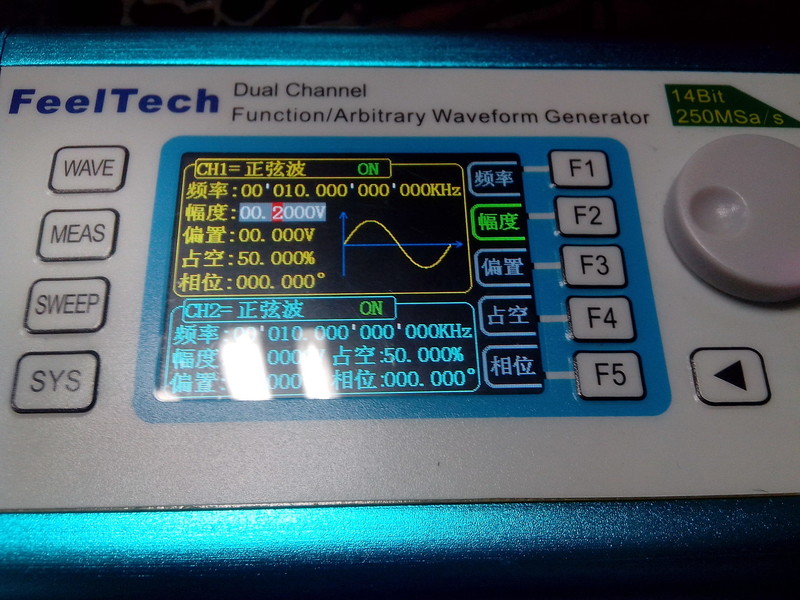

输入信号，10Khz，4v

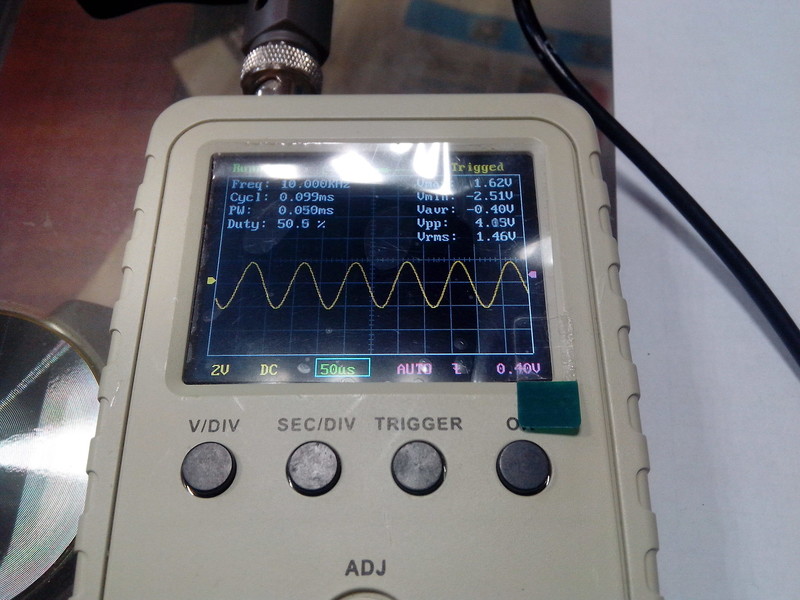

输出

输入信号，10Khz，4v

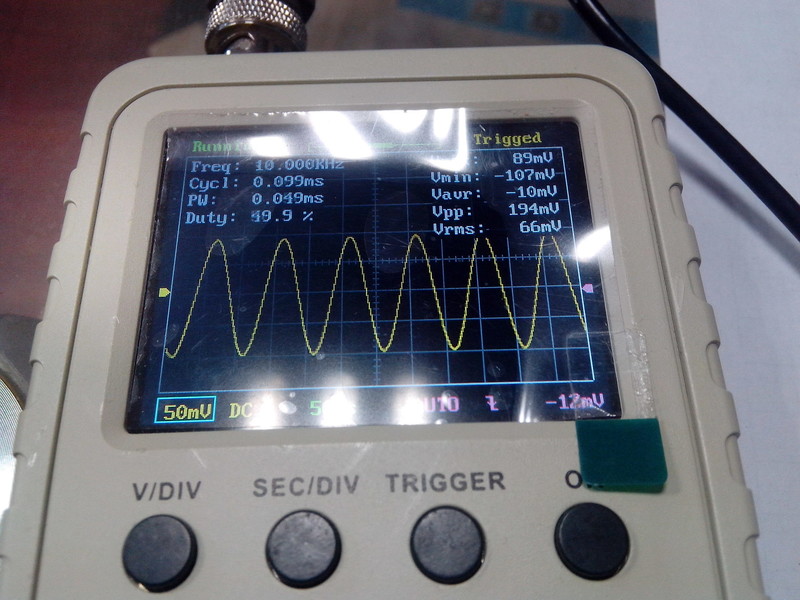

输出

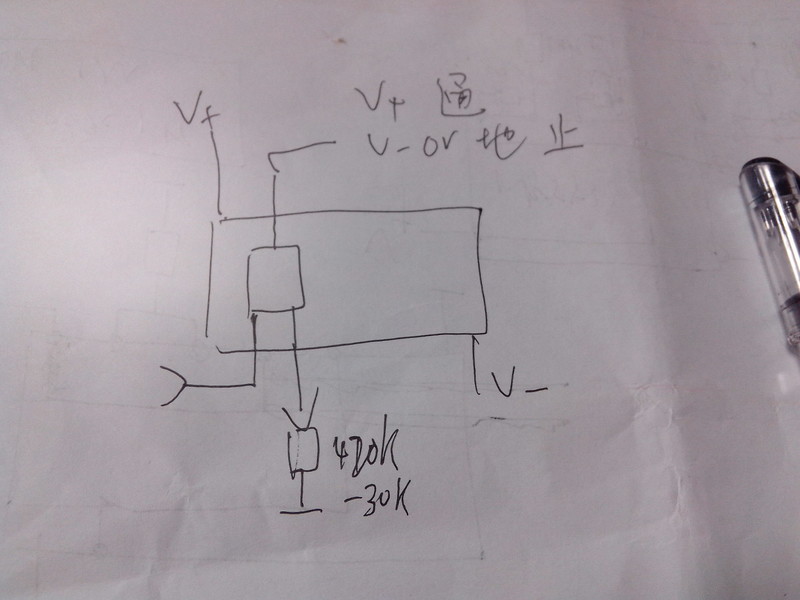

电路图，用个一个模拟开关

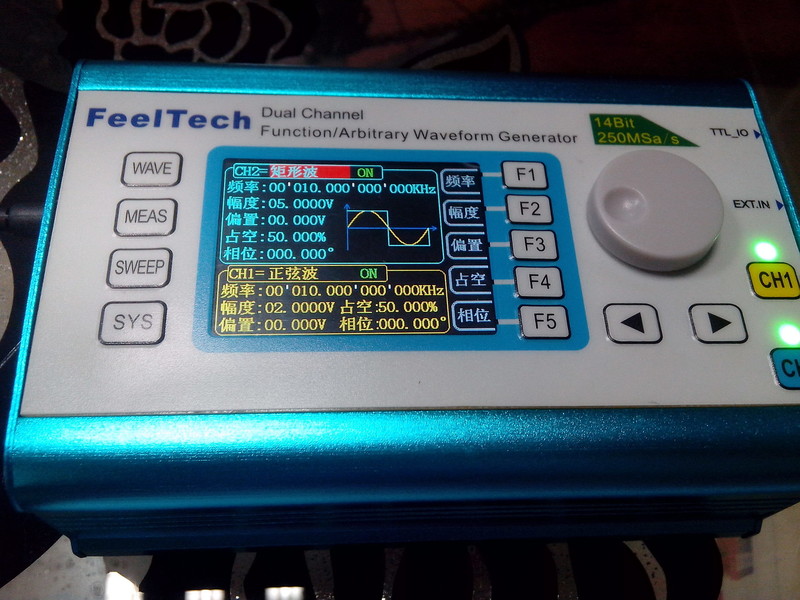

用第二通道来控制开关

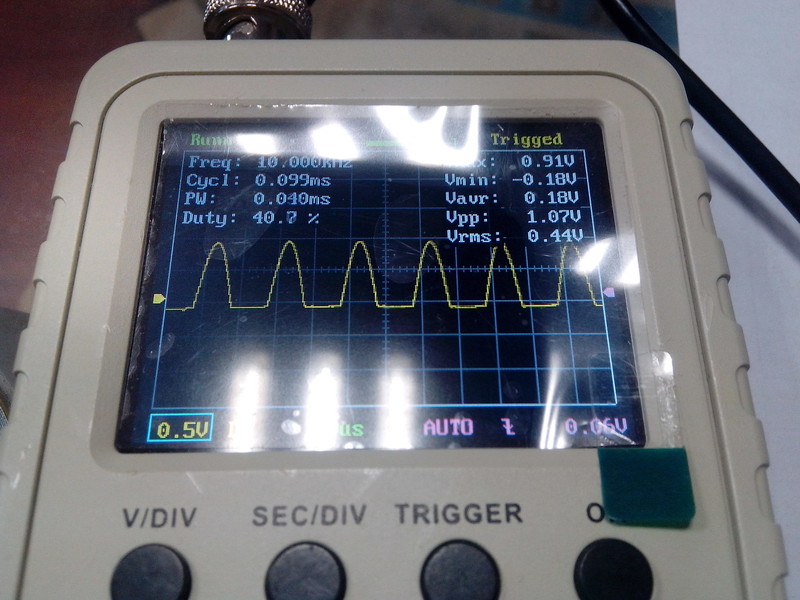

输出，基本实现了整流功能，但是占比为什么显示40%呢，其实是50%

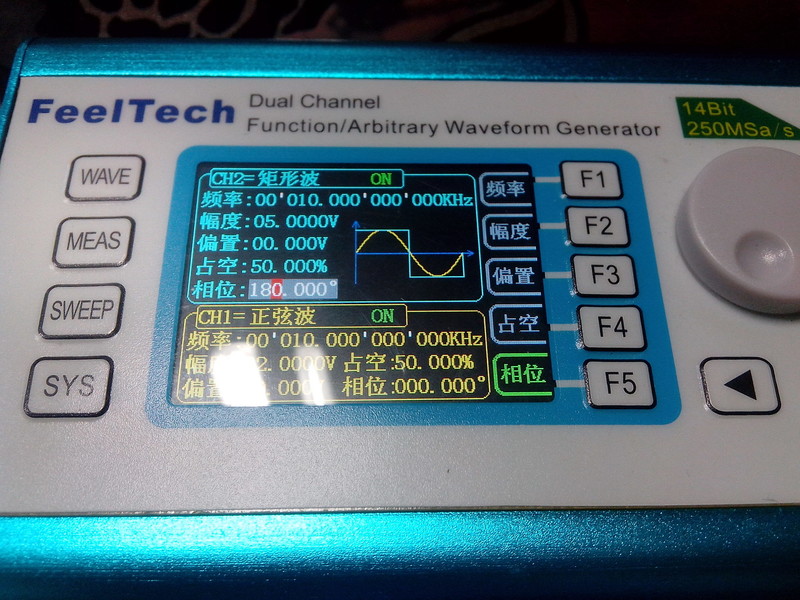

把控制信号反向

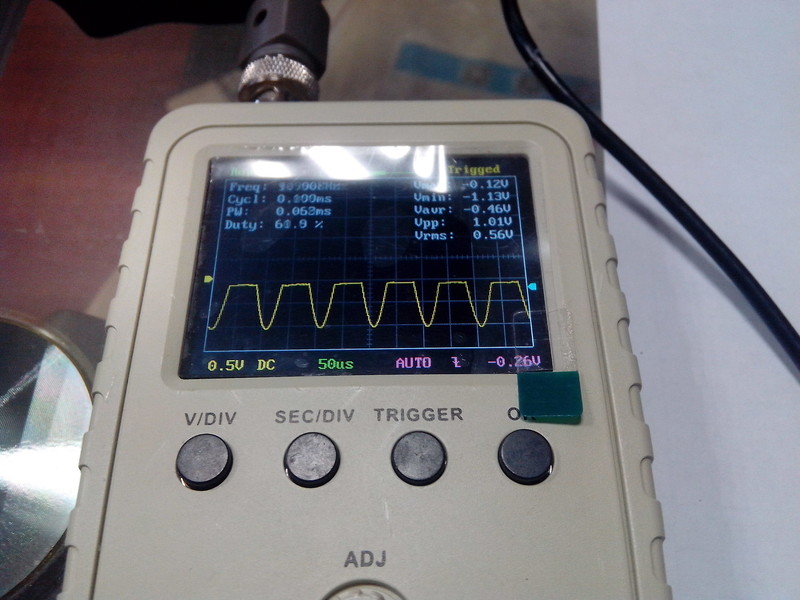

实现负半轴的整流，

chen131578 · 2019-8-11 12:23:51

完出水准了，居然想到用模拟开关整理，脑洞打开，牛。

有空和二极管整流测试对比看看，说不定在某些场合比二极管效果要好些。实在佩服楼主的各种奇思妙想！

人艰不拆 · 2019-8-11 14:09:36

chen131578 发表于 2019-8-11 12:23
完出水准了，居然想到用模拟开关整理，脑洞打开，牛。

有空和二极管整流测试对比看看，说不定在某些场合比 ...

哈哈，不是我想到的，早有人想到了

chen131578 · 2019-8-13 07:05:21

总之，很佩服。

lxd7343 · 2019-8-17 22:07:49

这里也是说整流，错误，应该是检波

jtszwj · 2019-8-23 05:25:26

谢谢分享经验

yangsen · 2019-8-23 10:03:48

同步整流，只不过检测过零点的那里时延大了点
