试验不用二极管的整流电路

*发表于：2019-8-12 07:37:57* 1869 · 发表于：2019-8-12 07:37:57

您需要登录才可以下载或查看，没有账号？立即注册

x

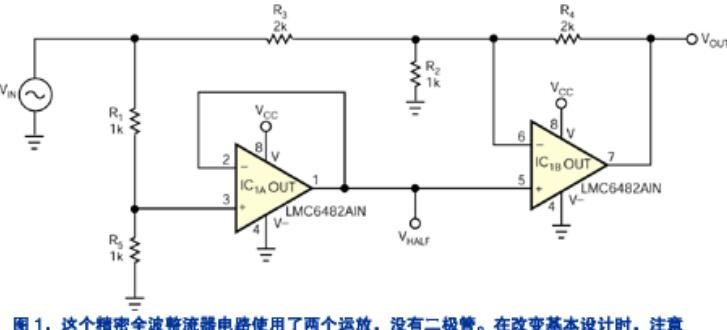

网上的图，不知哪位仁兄发明的，试试

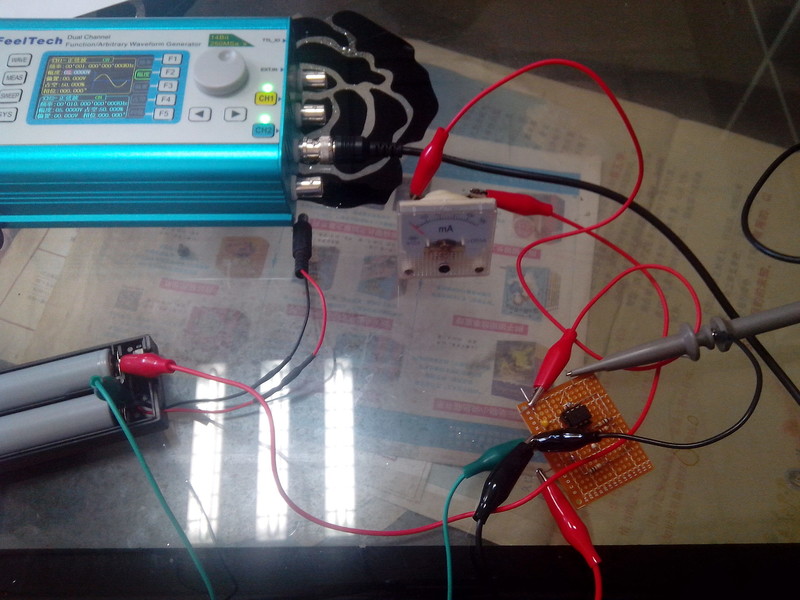

布线

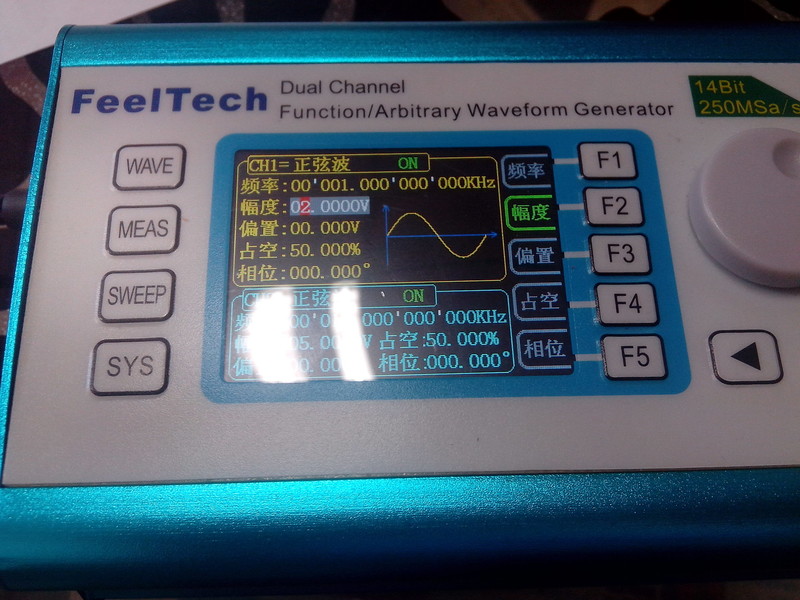

输入信号，1khz，2v

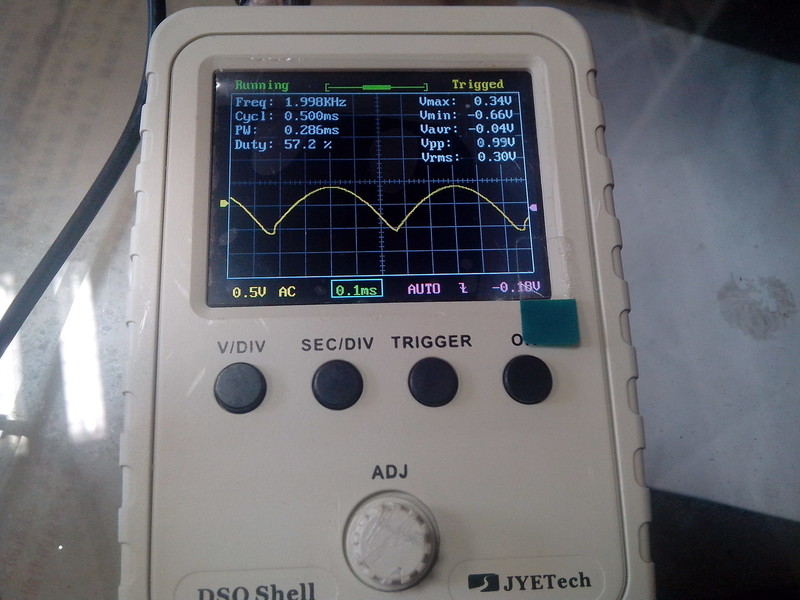

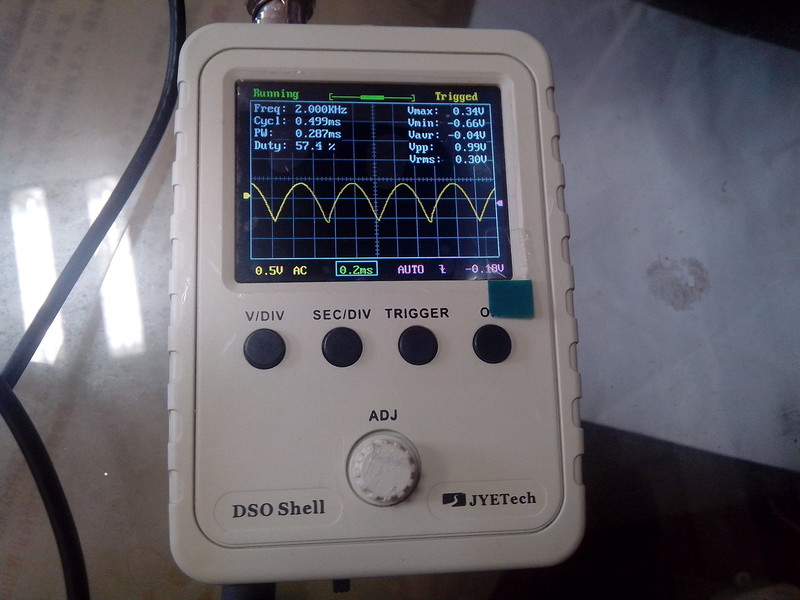

输出，倒是整流了，精度也还可以

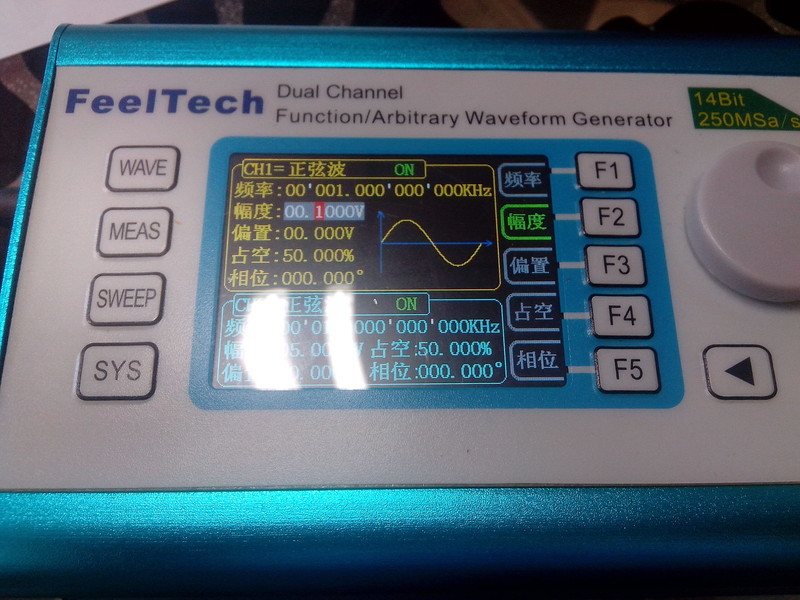

改0.1v试试

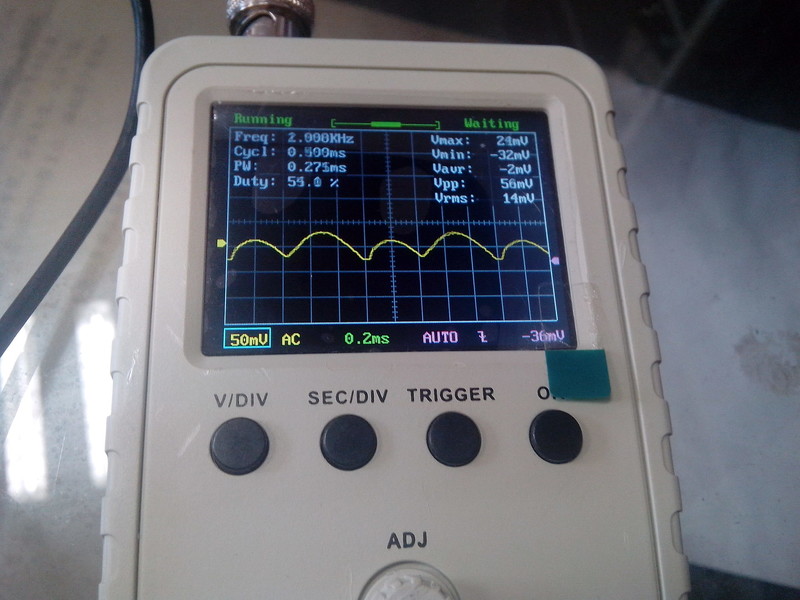

波形比较尴尬了

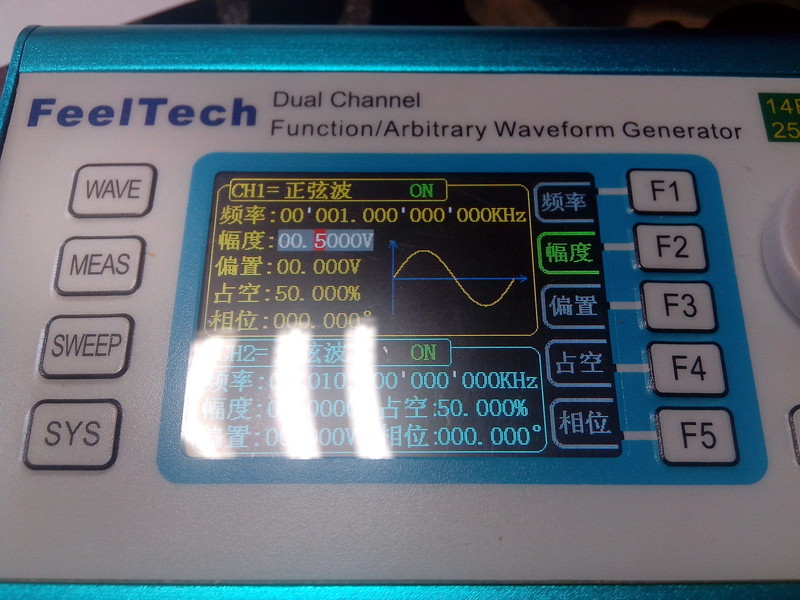

加大到0.5v

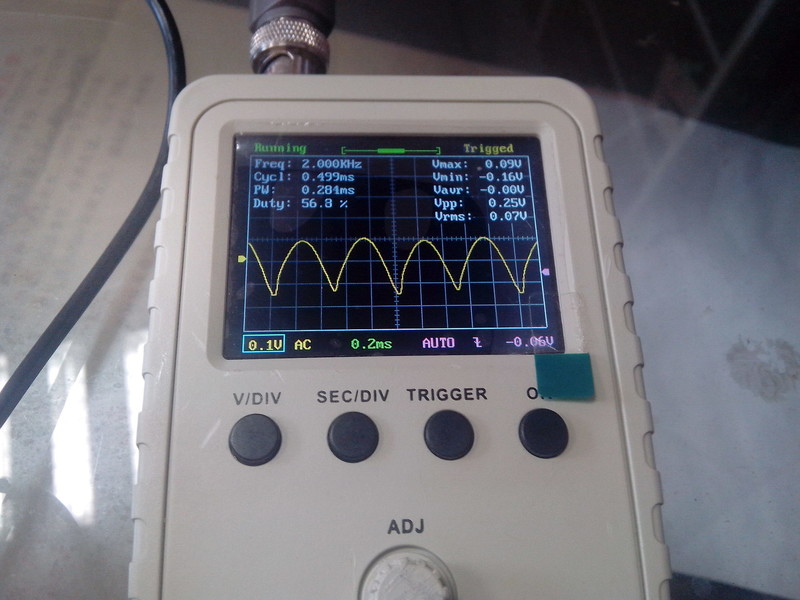

波形也不太好，但是幅值还对

这是最上面1khz，2v的输出整流放大图，其实也不是很好

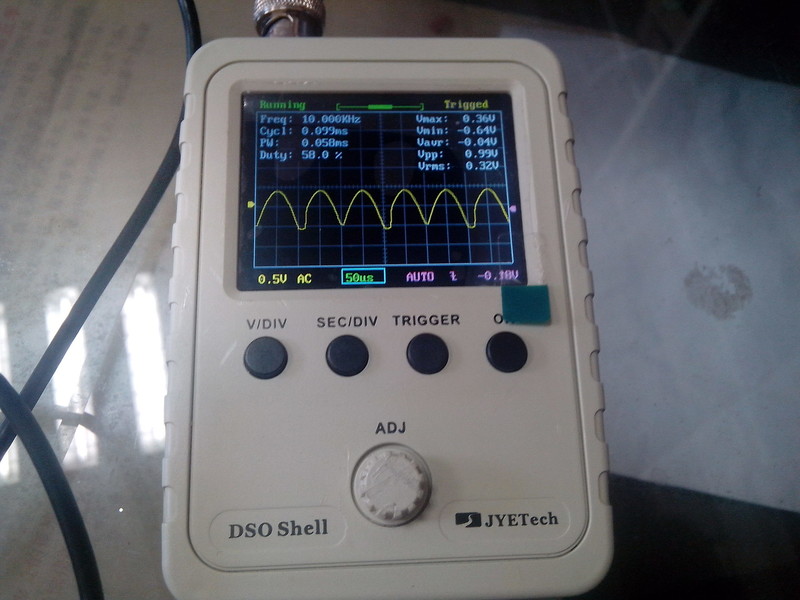

5khz，2v时

这个电路是需要特殊运放的，很多运放都不行，却只有最普通的358还行，上面就是358的杰作

SG830 · 2019-8-12 08:41:21

不用二极管，不代表358里有用到二极管的。

人艰不拆 · 2019-8-12 08:45:43

SG830 发表于 2019-8-12 08:41
不用二极管，不代表358里有用到二极管的。

哈哈，反正我没看见

ynqjzzh · 2019-8-15 17:46:59

芯片里面肯定有二极管

lxd7343 · 2019-8-17 22:05:52

这叫检波电路，不叫整流，因为最后输出端能量来自运放供电，而不是输入端，输入端提供的只是信号
