74hc192的十分频电路

发表于：2019-8-18 08:52:39 2949
电子电路
技术类别: 电子制作
关键字: 分频电路

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
74hc192的十分频电路

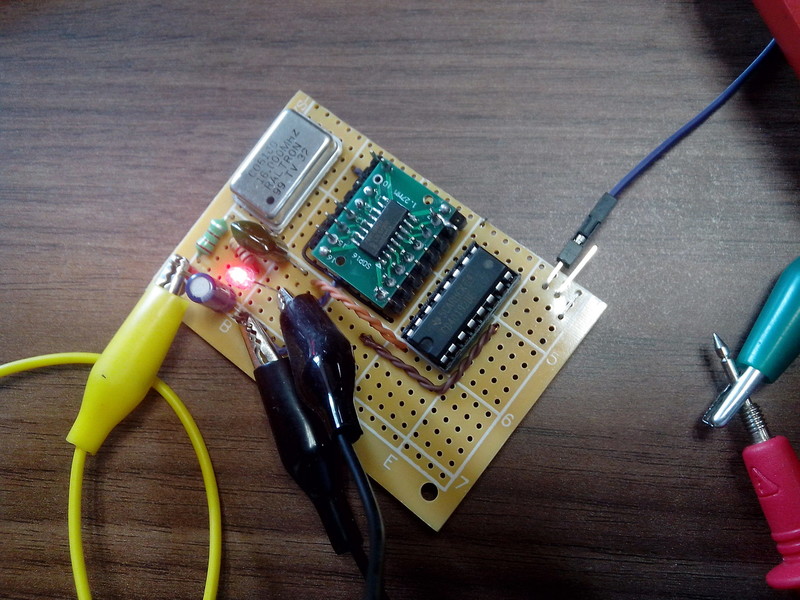

这是原来做的频率发生器，加上这个十分频电路就行了

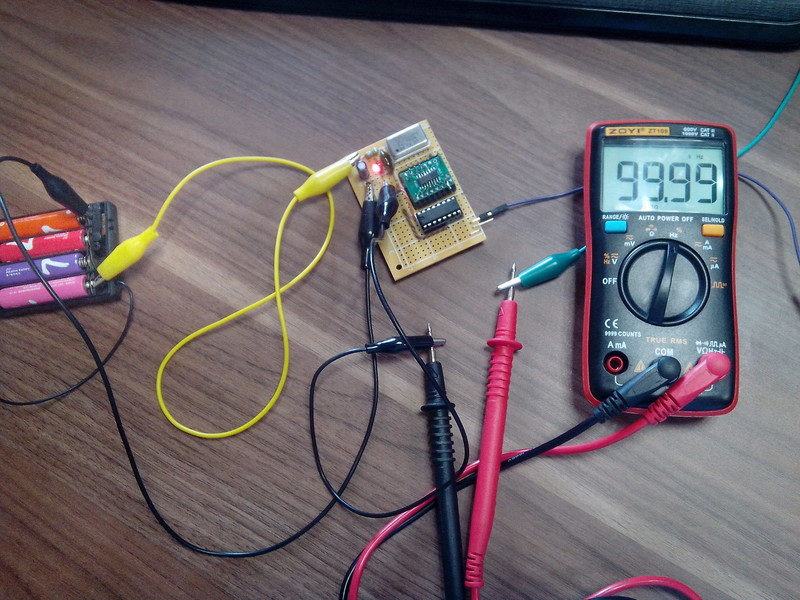

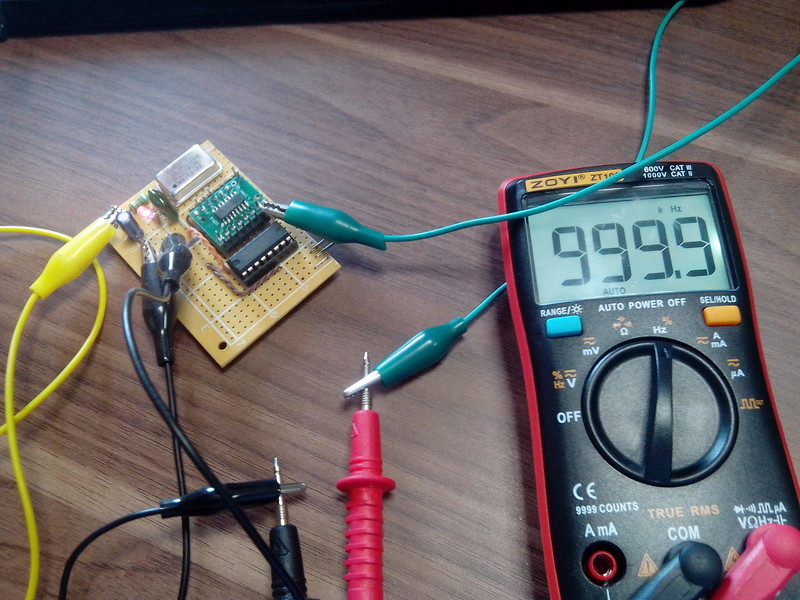

16Mhz，经16分频得到1Mhz信号

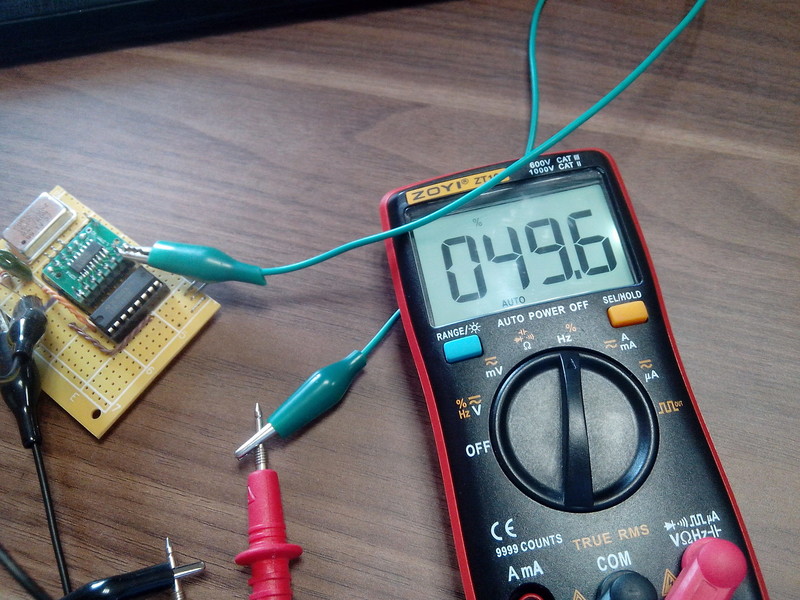

占比是50%

看看192的D输出，是100khz

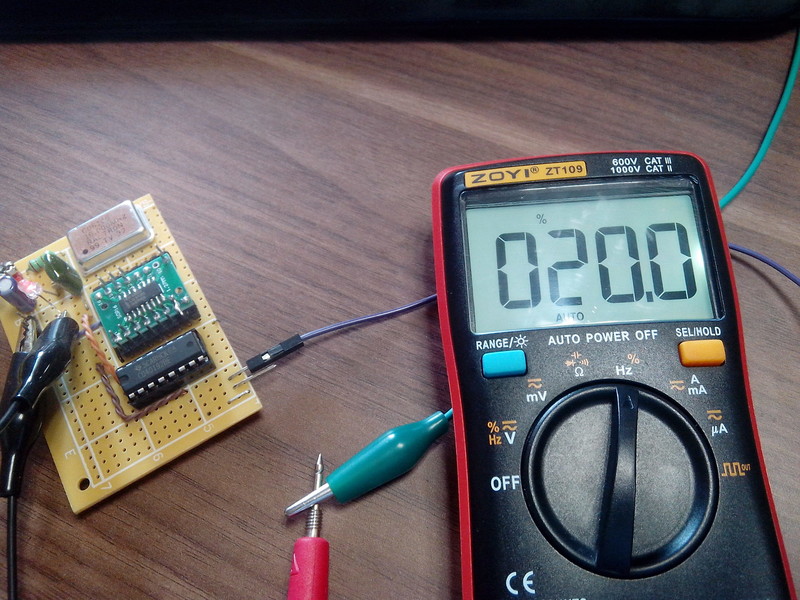

这是D输出，占比是20%，与仿真完全一致

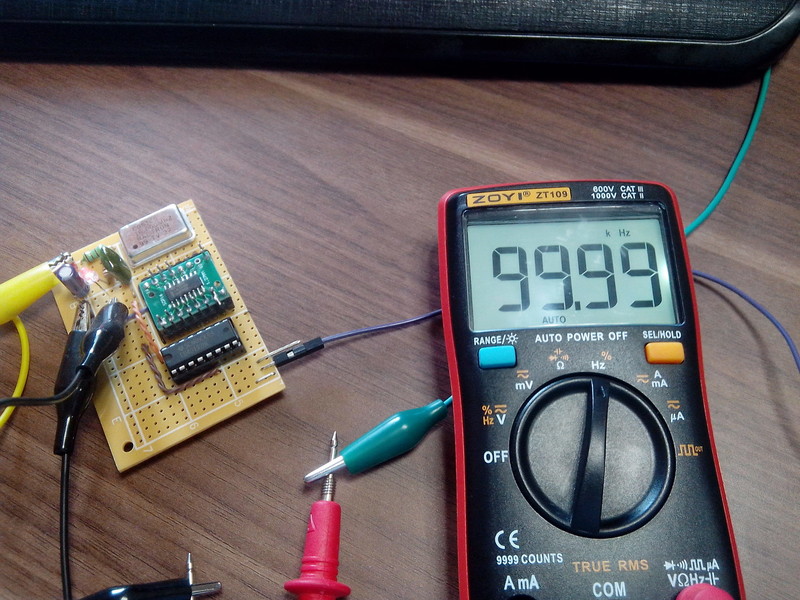

这是C输出，也是100khz

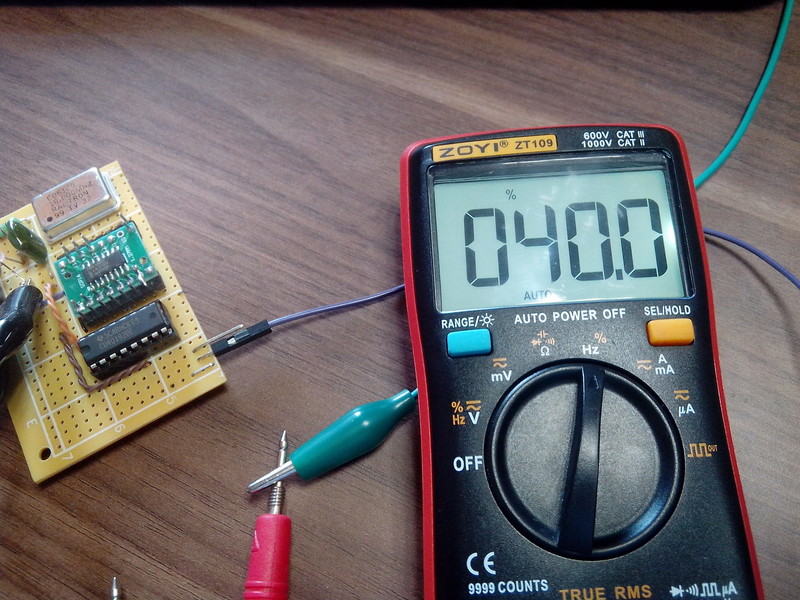

这是C输出，占比是40%，与仿真完全一致
