电桥测试继电器性能

发表于：2019-8-24 10:44:04 6131
LCR电桥
主题类别: 实测（简单)
仪表品牌: 其它品牌
型号或关键字: LQ-9101

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

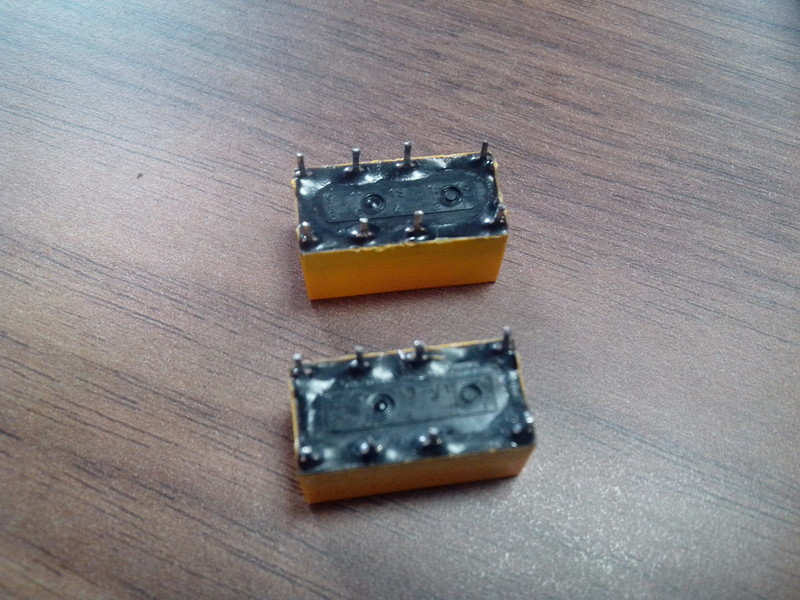

拆机拆下的继电器，看看性能如何

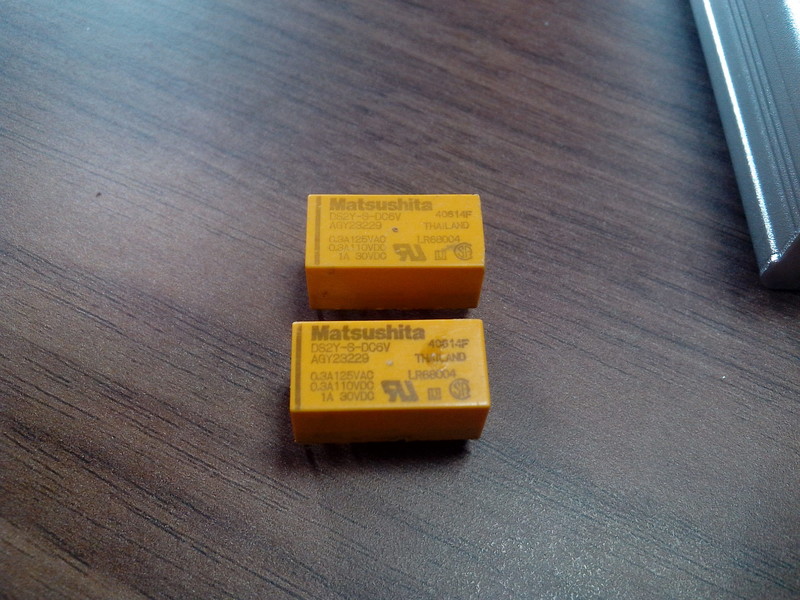

双刀双掷的继电器

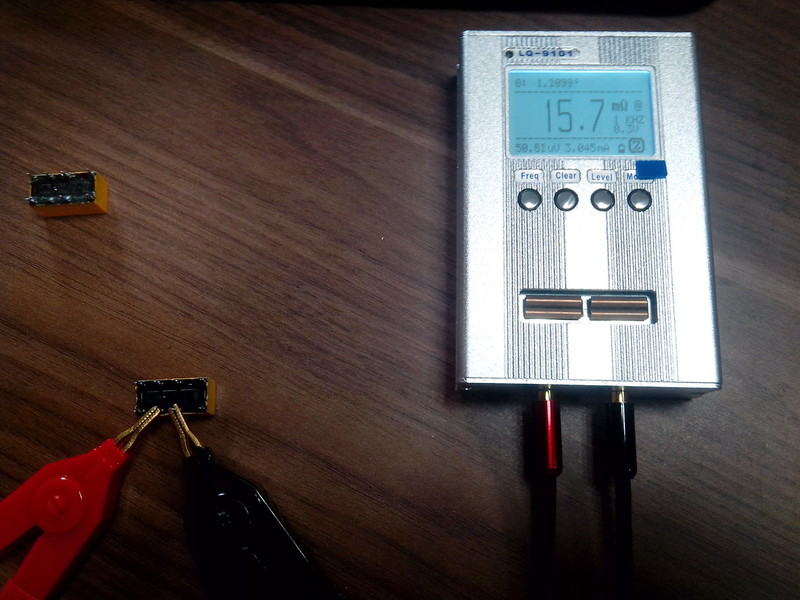

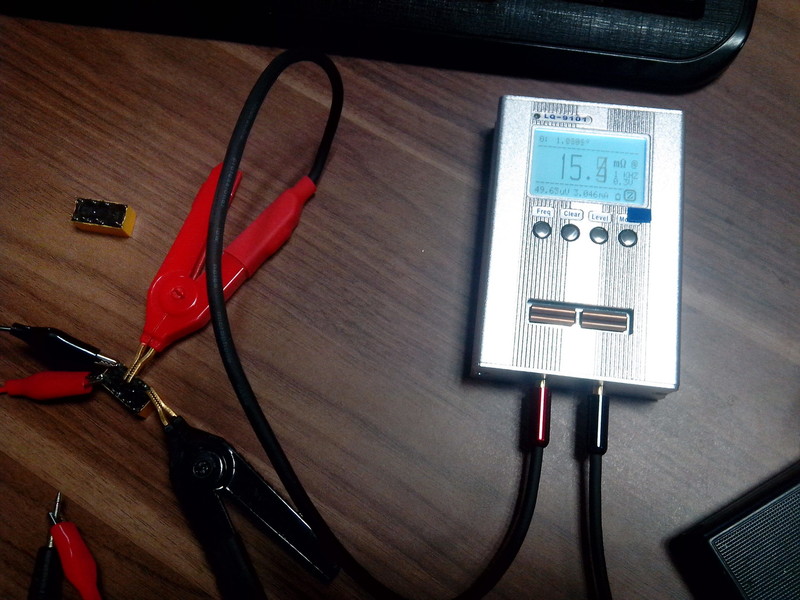

测一下，常闭触点的接触电阻，大约是20毫欧姆一下

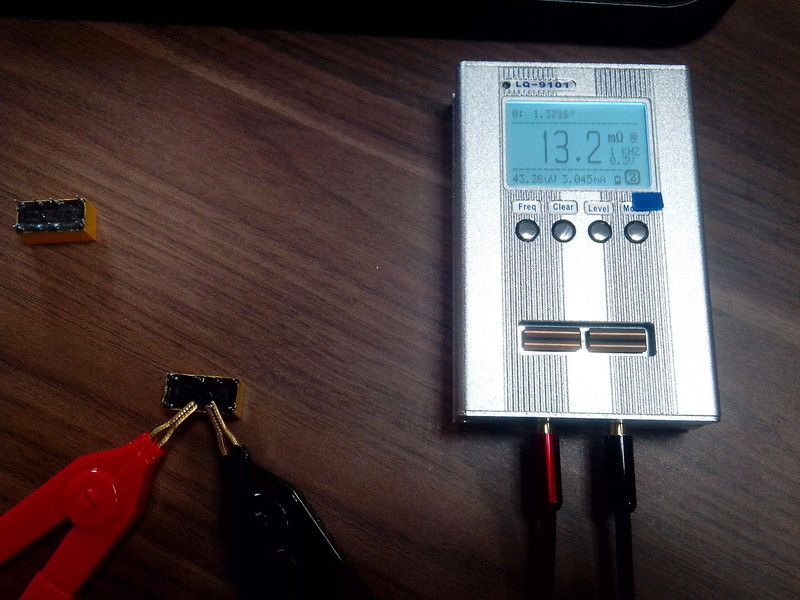

另一边

另一个

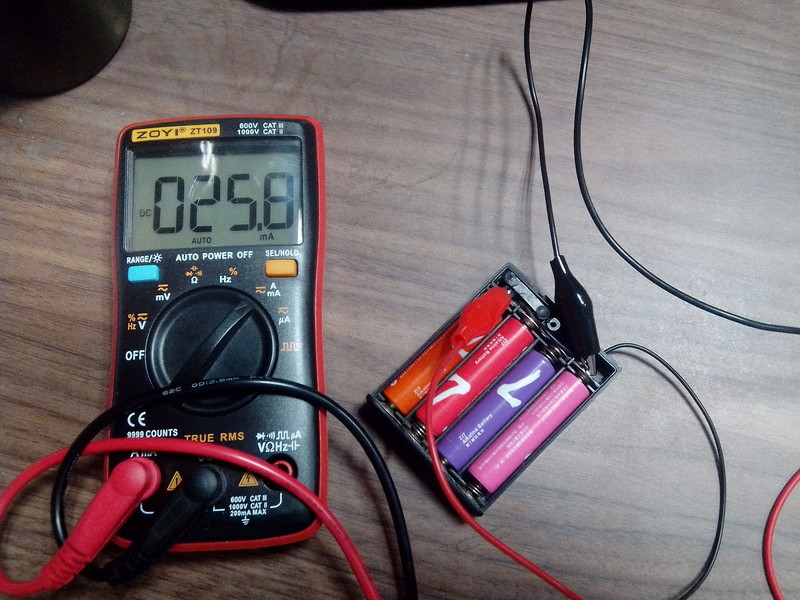

通电，使常开触点关闭，电流是25ma，相对来说还是很小的
大家知道还有没有更小驱动电流的呢？

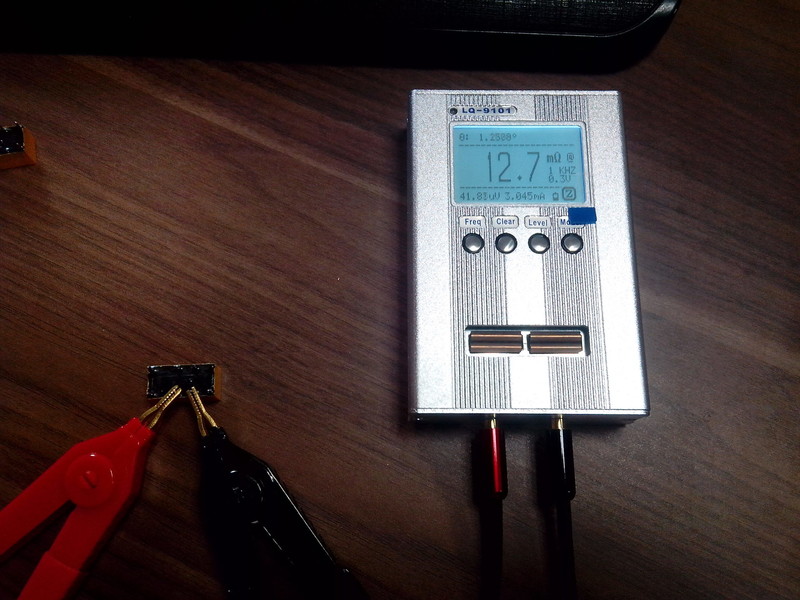

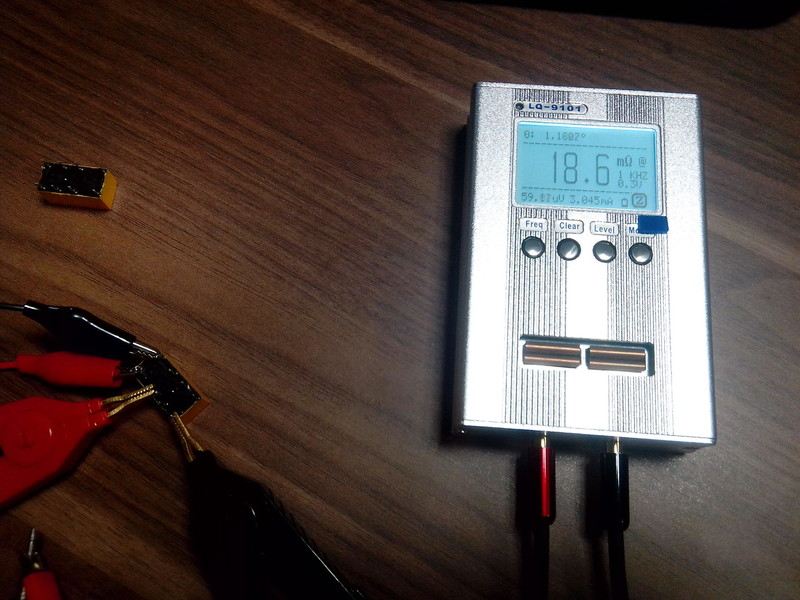

触点接触电阻，也不到20毫欧姆

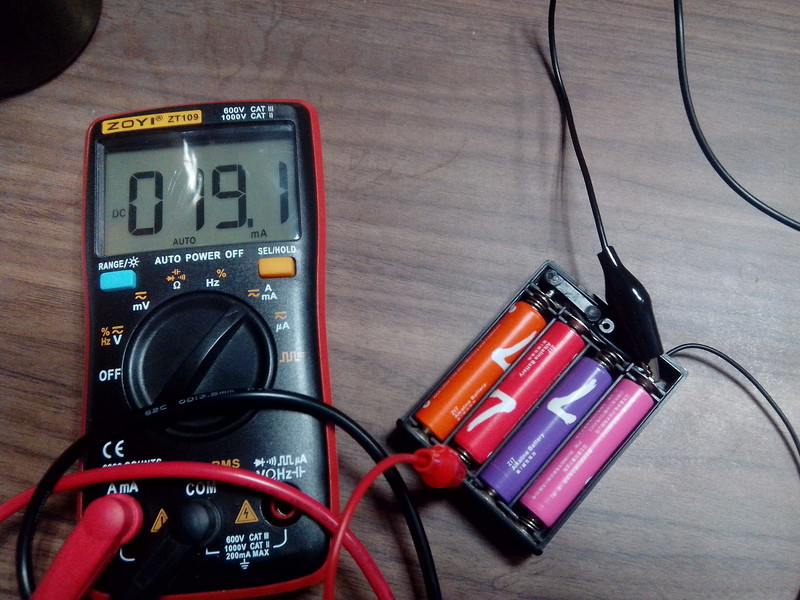

减小驱动电流到20ma

触点接触电阻变大了，看来还不能一味减小驱动电流
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（24）

hc061218 数字王者 2019-8-24 12:34:11
你是整个论坛唯一活着的！  刷屏了，每天都玩的开心！哈哈  我手里有几个台表用的日系电位器，印象中好像是松下和富士通的，有空试试
2019-8-24 12:34:11 回复
hc061218 数字王者 2019-8-24 12:35:20
说错了，是继电器
2019-8-24 12:35:20 回复
人艰不拆 楼主     数字王者 2019-8-24 13:02:07
hc061218 发表于 2019-8-24 12:34
你是整个论坛唯一活着的！  刷屏了，每天都玩的开心！哈哈  我手里有几个台表用的日系电位器，印象中好像是 ...

哈哈，我发故我活！
2019-8-24 13:02:07 回复
勇闯沙滩 数字大神 2019-8-24 17:24:41

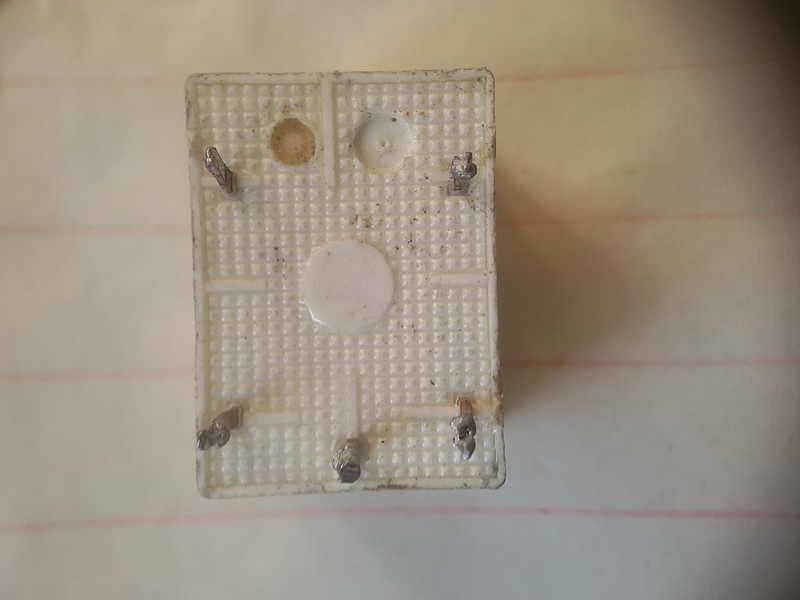

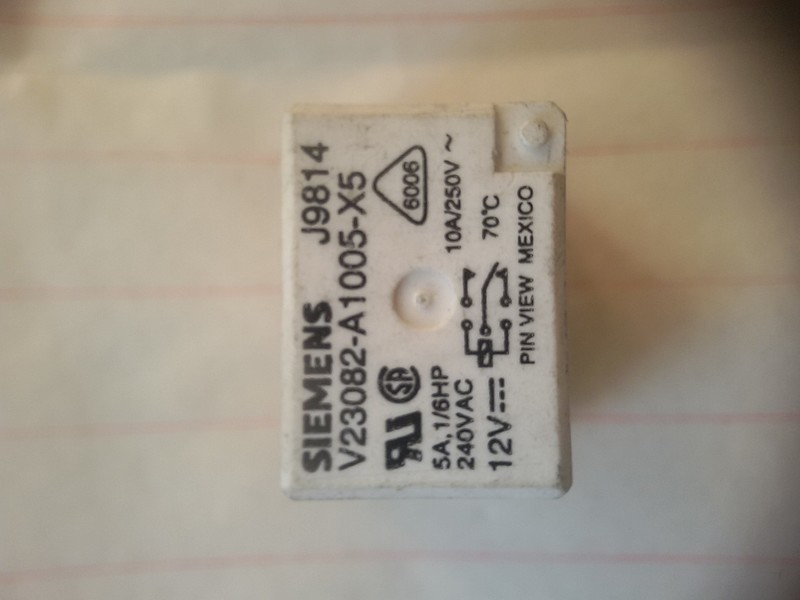

我有这种西门子拆机继电器30多个，只有5个接头，你这种很少用。
20190824_171009[1].jpg     20190824_171036[1].jpg
2019-8-24 17:24:41 回复
wgh1027 数字大神 2019-8-24 17:56:54
测继电器性能就要测分断电流。
2019-8-24 17:56:54 回复
人艰不拆 楼主     数字王者 2019-8-24 19:30:39
wgh1027 发表于 2019-8-24 17:56
测继电器性能就要测分断电流。

怎么测呢
2019-8-24 19:30:39 回复
人艰不拆 楼主     数字王者 2019-8-24 19:31:27
勇闯沙滩 发表于 2019-8-24 17:24
我有这种西门子拆机继电器30多个，只有5个接头，你这种很少用。

哈哈哈，不错啊·
2019-8-24 19:31:27 回复
fslichong 数字王者 2019-8-25 05:14:30
继电器触点电阻低于额定电压时变大甚至会接触不良的，所以额定电压很重要的
2019-8-25 05:14:30 回复
jtszwj 数字探长 2019-8-25 05:31:20
谢谢分享
2019-8-25 05:31:20 回复
kyhwhb 数字大神 2019-8-25 06:04:26
勇闯沙滩 发表于 2019-8-24 17:24
我有这种西门子拆机继电器30多个，只有5个接头，你这种很少用。

拆一个看看工艺
2019-8-25 06:04:26 回复
chen131578 数字精灵 2019-8-25 06:23:38
有几个，没测过，估计用万用表测也就通或者不通的效果。
2019-8-25 06:23:38 回复
勇闯沙滩 数字大神 2019-8-25 06:37:00
巍巍兴安 发表于 2019-8-25 06:04
拆一个看看工艺

可以的。
2019-8-25 06:37:00 回复
wgh1027 数字大神 2019-8-25 08:18:40
人艰不拆 发表于 2019-8-24 13:02
哈哈，我发故我活！

论坛有你更精彩，继续发发发。
2019-8-25 08:18:40 回复
wgh1027 数字大神 2019-8-25 08:20:13
人艰不拆 发表于 2019-8-24 19:30
怎么测呢

反正你比我还懂。
2019-8-25 08:20:13 回复
人艰不拆 楼主     数字王者 2019-8-25 10:37:45
fslichong 发表于 2019-8-25 05:14
继电器触点电阻低于额定电压时变大甚至会接触不良的，所以额定电压很重要的 ...

多谢分享，哈哈
2019-8-25 10:37:45 回复
人艰不拆 楼主     数字王者 2019-8-25 10:38:17
chen131578 发表于 2019-8-25 06:23
有几个，没测过，估计用万用表测也就通或者不通的效果。

哈哈哈，的确是
2019-8-25 10:38:17 回复
勇闯沙滩 数字大神 2019-8-25 16:01:30
巍巍兴安 发表于 2019-8-25 06:04
拆一个看看工艺

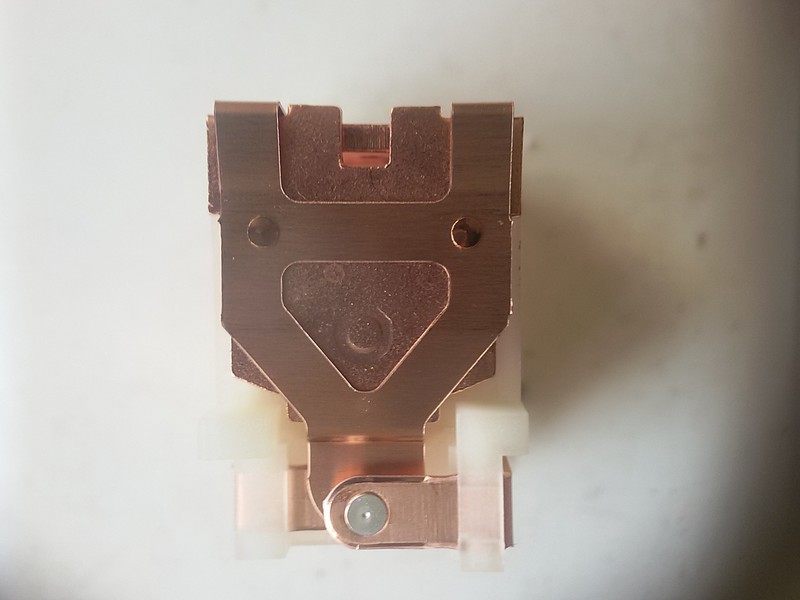

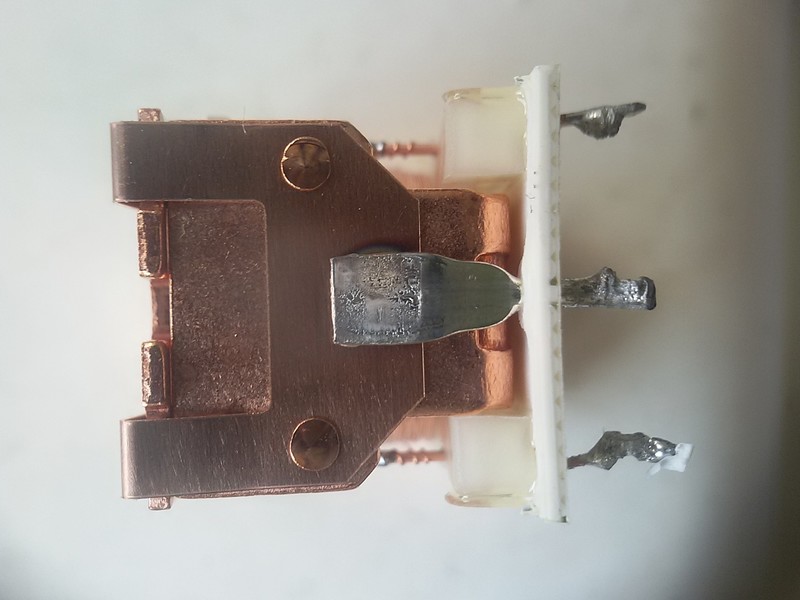

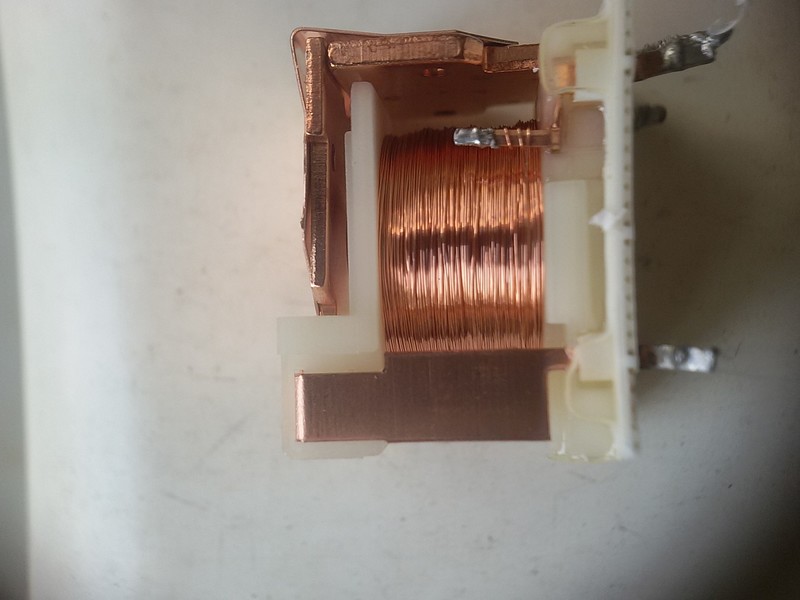

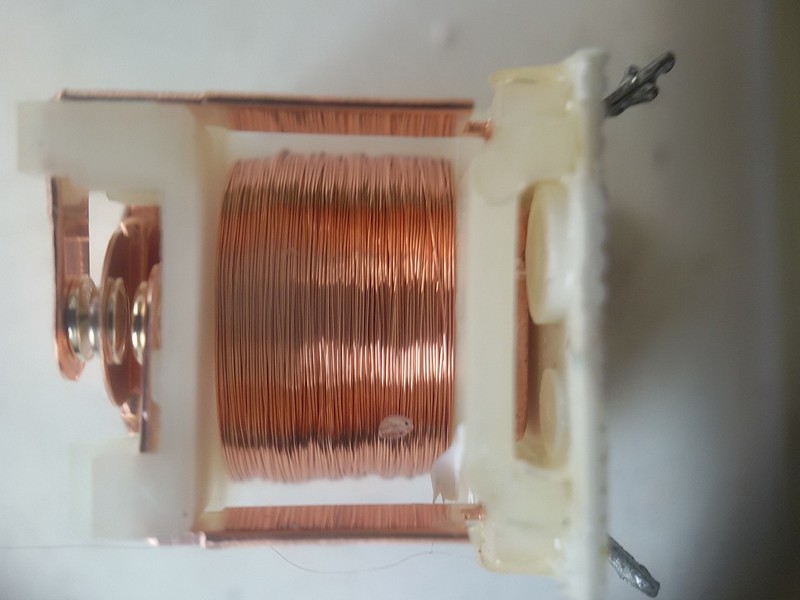

看看12V西门子工艺，再来个24V的，接脚好多。 20190825_153004[1].jpg     20190825_152919[1].jpg

20190825_152946[1].jpg    20190825_152905[1].jpg

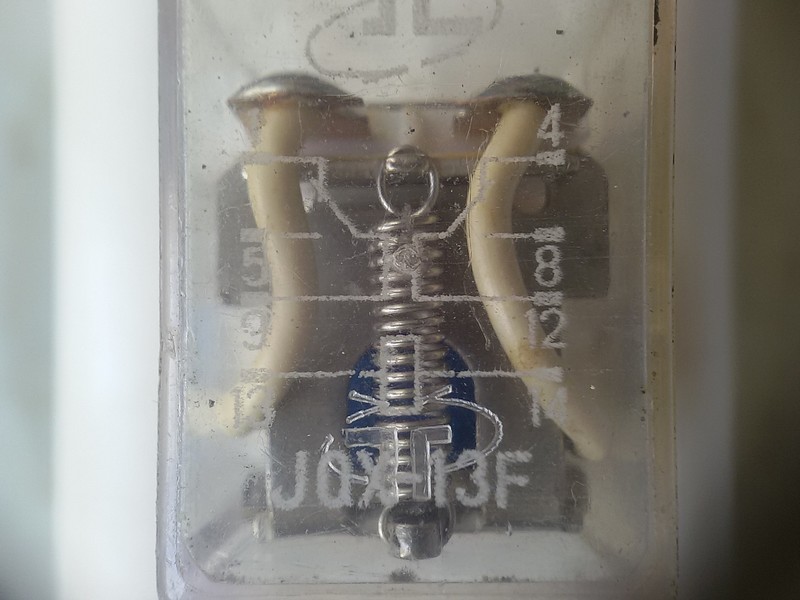

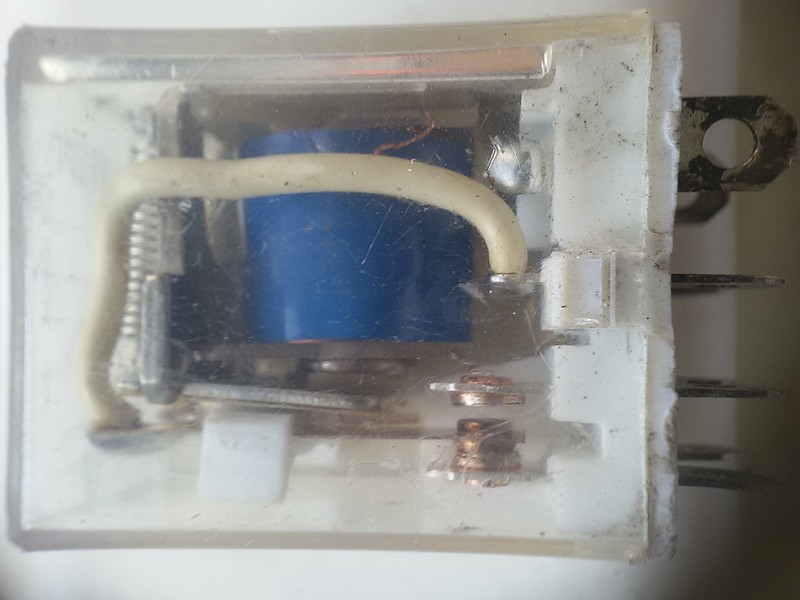

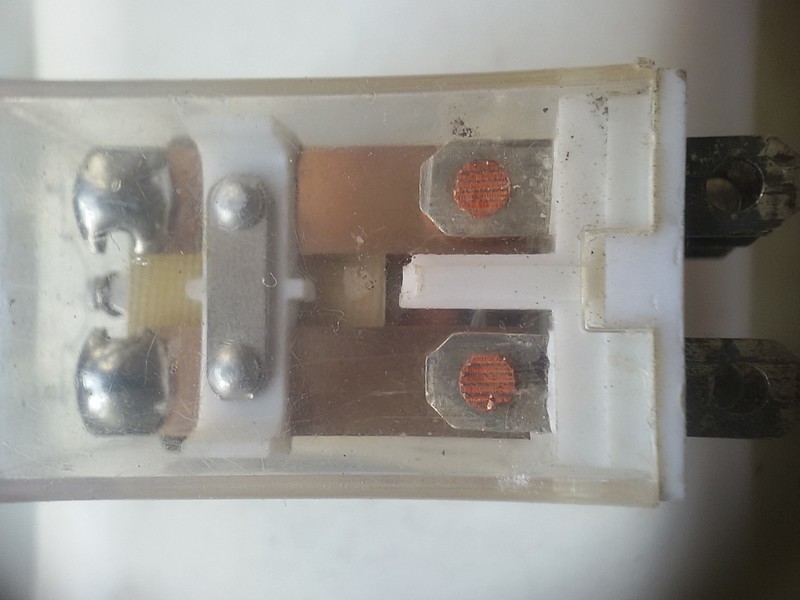

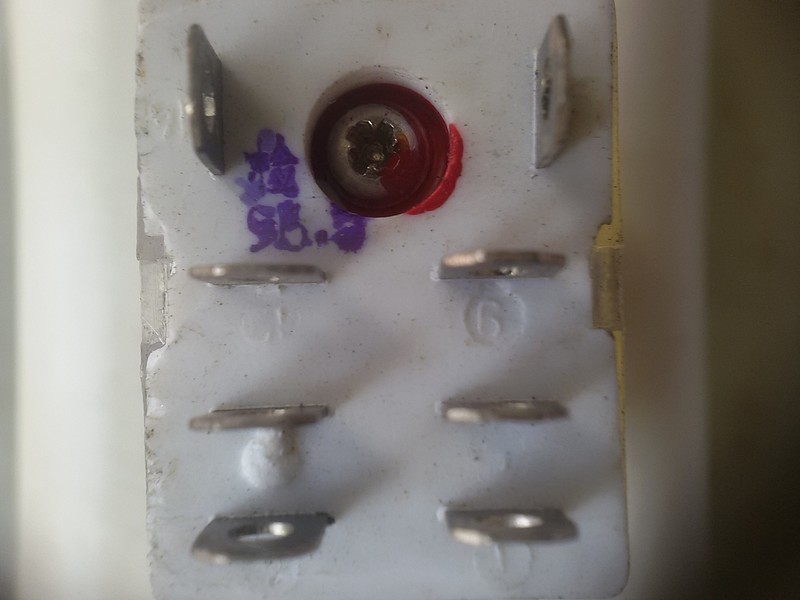

12V西门子工艺。下面24V的。
20190825_153600[1].jpg    20190825_153539[1].jpg

20190825_153529[1].jpg    20190825_153515[1].jpg



以下程序自动插入未在内容中添加的图片或附件
2019-8-25 16:01:30 回复
星星123 数字精灵 2019-8-25 17:09:23
勇闯沙滩 发表于 2019-8-25 16:01
看看12V西门子工艺，再来个24V的，接脚好多。



继电器，还是透明外壳的看着直观，如有问题，一目了然
2019-8-25 17:09:23 回复
kyhwhb 数字大神 2019-8-26 08:12:02
勇闯沙滩 发表于 2019-8-25 16:01
看看12V西门子工艺，再来个24V的，接脚好多。



看着用料纯铜，更好的工艺估计在触点上，耐用
2019-8-26 08:12:02 回复
