chen131578 发表于 2019-9-8 06:55

还可以白卷啦？

勇闯沙滩 发表于 2019-9-7 06:22

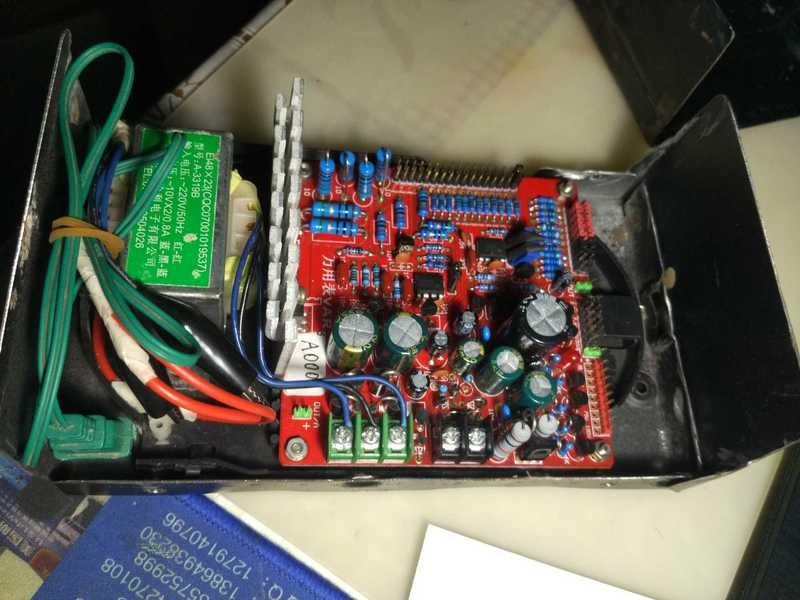

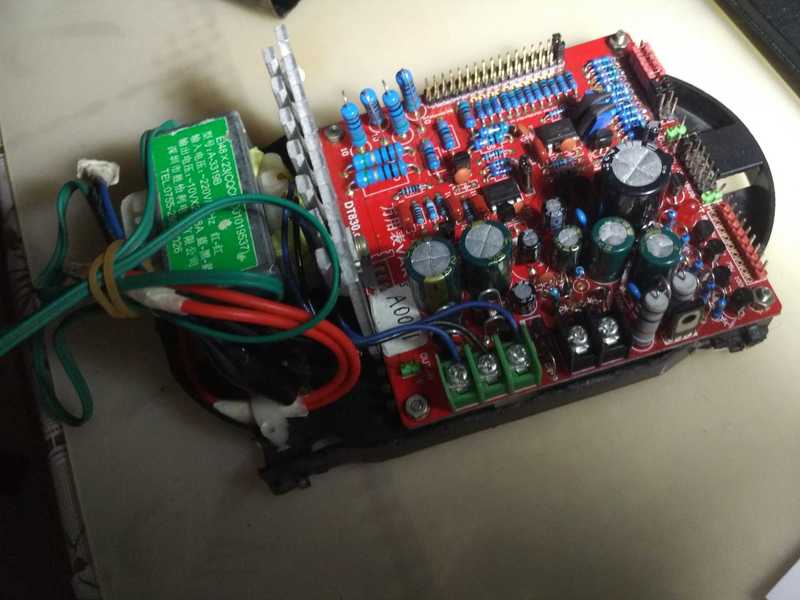

做的很好，那个10V变压器用着怎么样？

交流空载输出12V 多点，500mA档输出时12V少点，整流后15v上下，比较稳定。317稳压后是9V能正常工作。

chen131578 发表于 2019-9-8 21:52
交流空载输出12V 多点，500mA档输出时12V少点，整流后15v上下，比较稳定。317稳压后是9V能正常工作。
...

又测了下，交流输出空载约11.9V，500mA档时约11.2V。整流，空载约15.2V，500mA时约12.5V
稳压7809输出+8.96   7909输出-8.93没有变化。
317没看到，是不是两个交流接线端子之间的哪个？不清楚原理也看不清标注和原件上的标注，大电流时两个脚电压约高0.7V。
