关于dt830var的窝

      你是不是很想给这个var弄一个窝，我也很想，所以为了这共同的目标我们来看看下面这些照片      图片又传不上来了，不知道是什么原因，我就要用文字叙述吧，我测了3只继电器和3只转换开关的触点接触电阻，均在0.004欧以上甚至达到0.0097欧，当然那个什么欧什么姆啊龙的继电器我没有，有也不敢用在这上面。这么大的接触电阻用在这个板子上会对电压和电阻的测试结果产生很大的影响，当然对电流的影响你认为大不大嘛，这个也是很大的哈，因为是串在取样电阻里面的。那么要给这个板一个方便的体面的易于操作的机壳到底该怎么办，大家出谋划策研究一下嘛，

咋又发不起照片了呢

没看到图。。。。

用4线法接触电阻可以忽略不计

巍巍兴安 发表于 2019-9-1 05:04
没看到图。。。。

好像根本就没有图啊。

等待图片的出现，我用的是电度表盒。

不大啊，可以忽略不记

电压测量几乎不受影响，影响微乎其微，电阻档其实也无所谓，电阻本身就是大概测量，不可能绝对精确，不同设备测量都有差异！
主要是板子开发的时候就没考虑日后用开关实现功能转换！毕竟实现这种设计难度挺大！

弄一个窝 ，这个可以，但不建议加装继电器和转换开关，坛主是怎么标定的，我们就怎么用，原状态的影响最小

接触电阻10毫欧的一下的继电器不好找啊，看看继电器的技术指标。

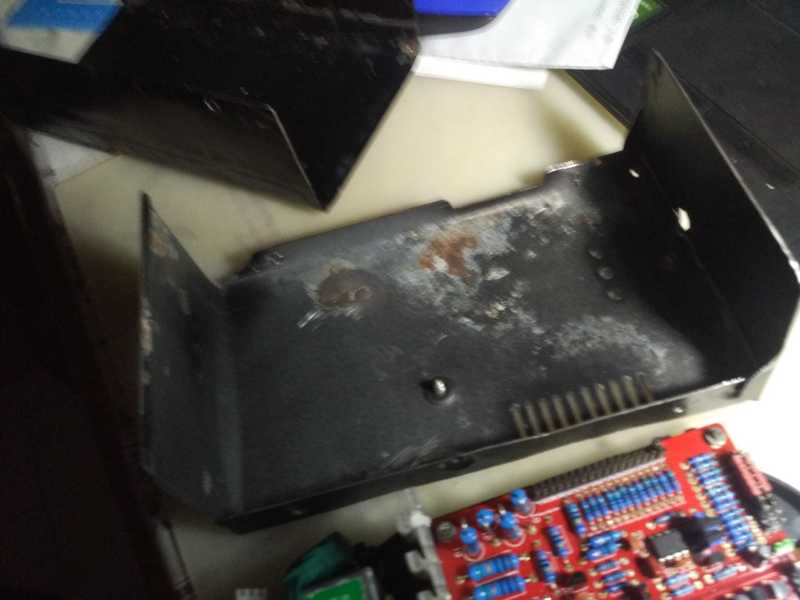

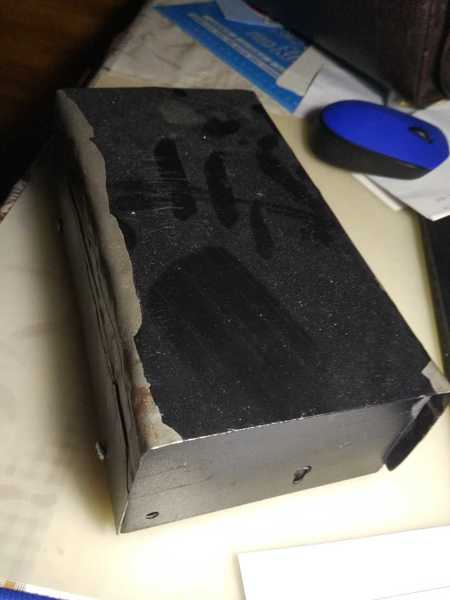

我用用废机壳做了两个“凵”型，交叉卡起了，比较简单，就是棱角是用门缝加钳子做出的，不美观。

chen131578 发表于 2019-9-6 10:29
我用用废机壳做了两个“凵”型，交叉卡起了，比较简单，就是棱角是用门缝加钳子做出的，不美观。 ...

上个图片看看，变压器没放里吧，

chen131578 发表于 2019-9-6 10:29
我用用废机壳做了两个“凵”型，交叉卡起了，比较简单，就是棱角是用门缝加钳子做出的，不美观。 ...

两个U型较省事，没专用工具，想转角好看点，可先用剁子在里面剁一条痕迹，这样转角处截面薄了，也有了一条伤痕，成型就容易些。

勇闯沙滩 发表于 2019-9-6 11:58
上个图片看看，变压器没放里吧，

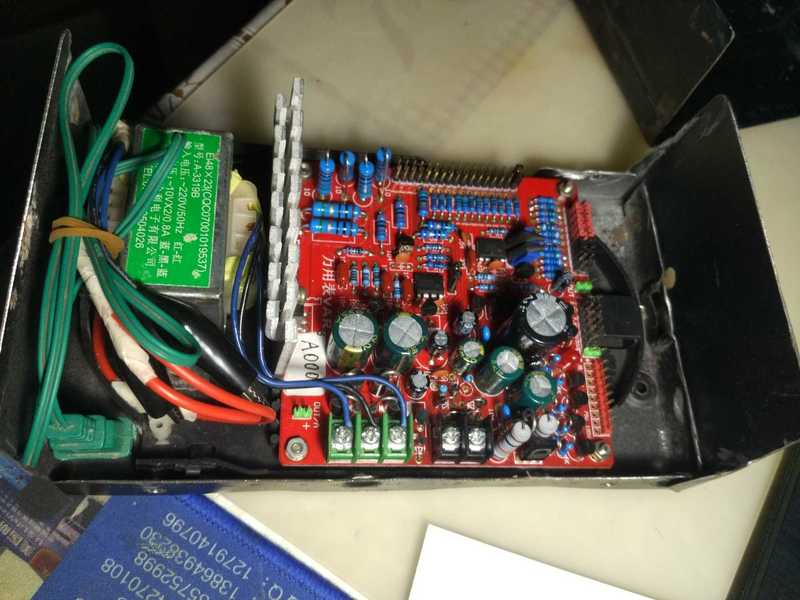

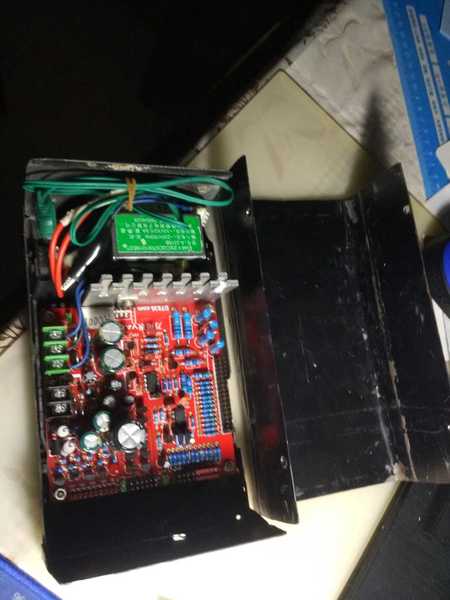

chen131578 发表于 2019-9-6 19:19

手机传的，顺序错了。

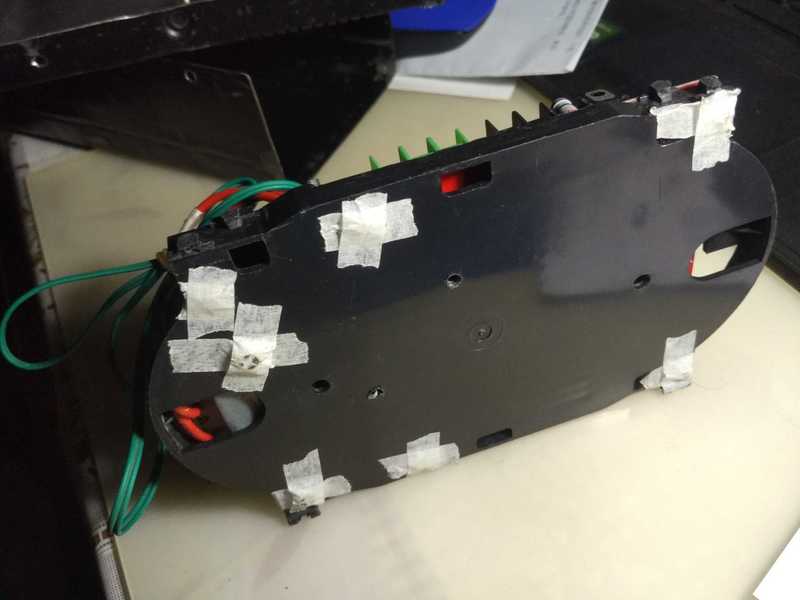

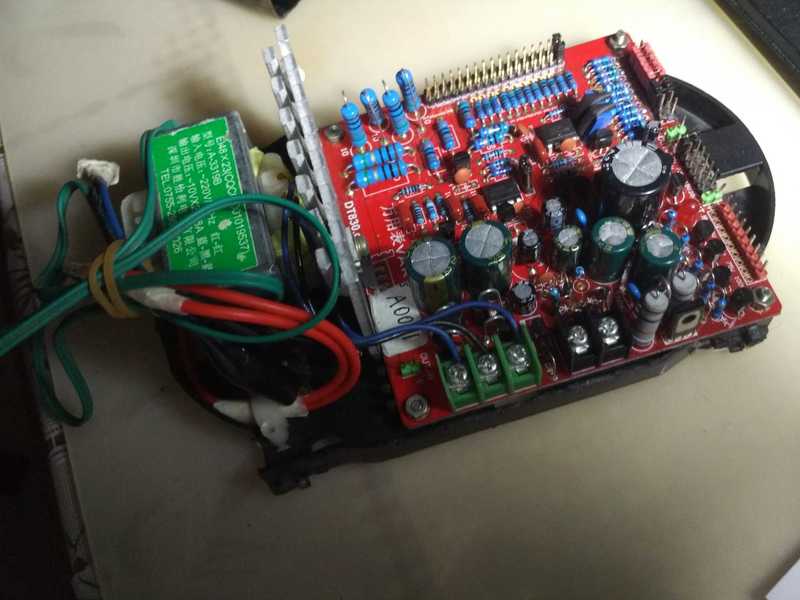

板子和变压器是上在废光纤接线座上的。

做的不错，我看变压器是10V  X 2 的，应测试一下317的输入电压是否高于输出（最好不小于2.5V）。

chen131578 发表于 2019-9-6 19:19

做的很好，那个10V变压器用着怎么样？

勇闯沙滩 发表于 2019-9-7 06:22
做的很好，那个10V变压器用着怎么样？

没有110V的变压器，途中的变压器是老式低音炮上摘下的。

chen131578 发表于 2019-9-7 08:01
没有110V的变压器，途中的变压器是老式低音炮上摘下的。

重炮强轰VAR。
