改造一个7106表头

发表于：2019-9-10 09:25:17 5777
仪器仪表 - 其它仪表
主题类别: 评测（详细）
仪表类型: 表头相关
仪表品牌: 其它品牌
型号或关键字: 7106表头

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
老表头，质量不错

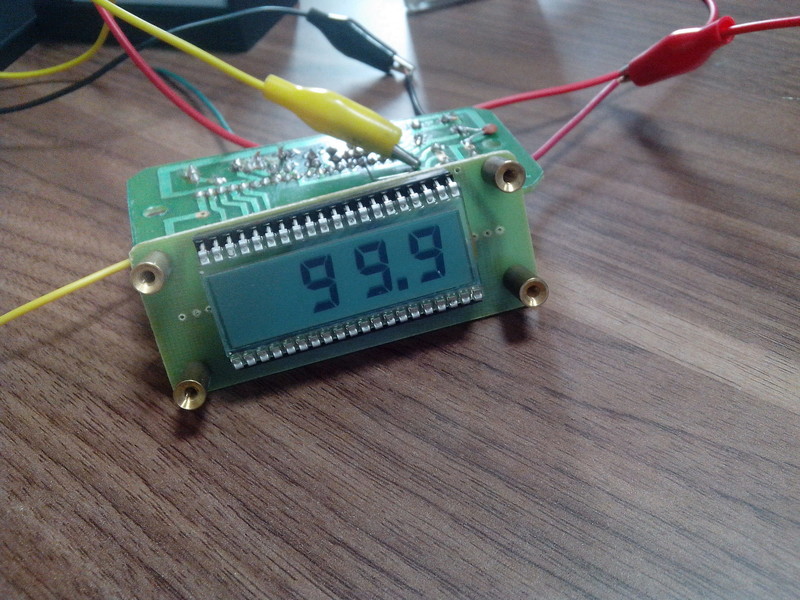

自检

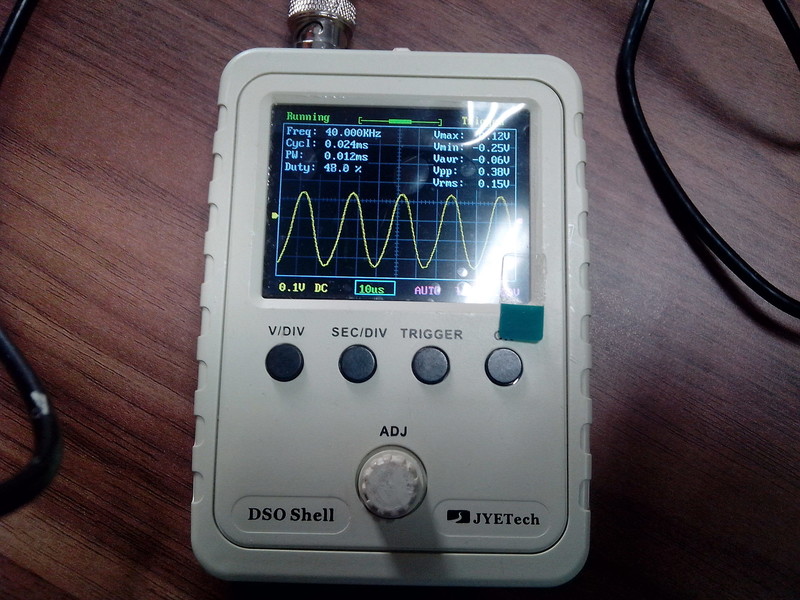

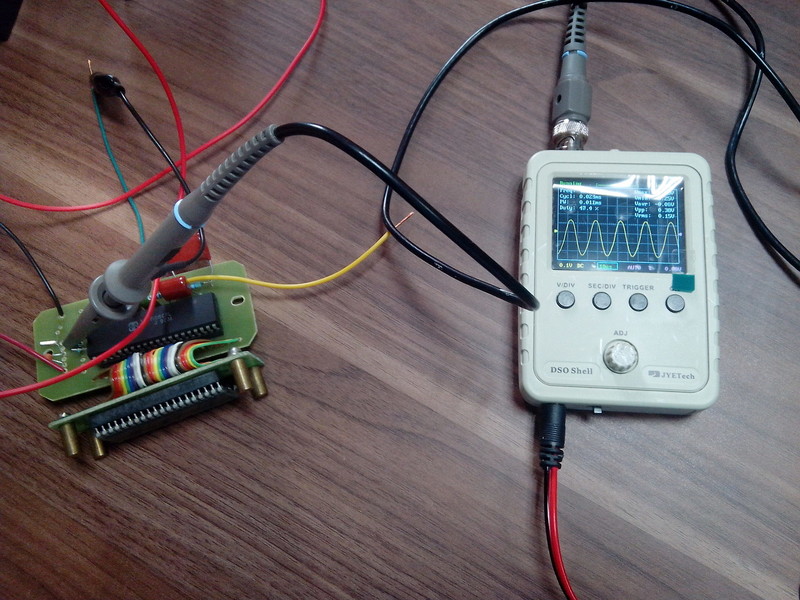

时钟

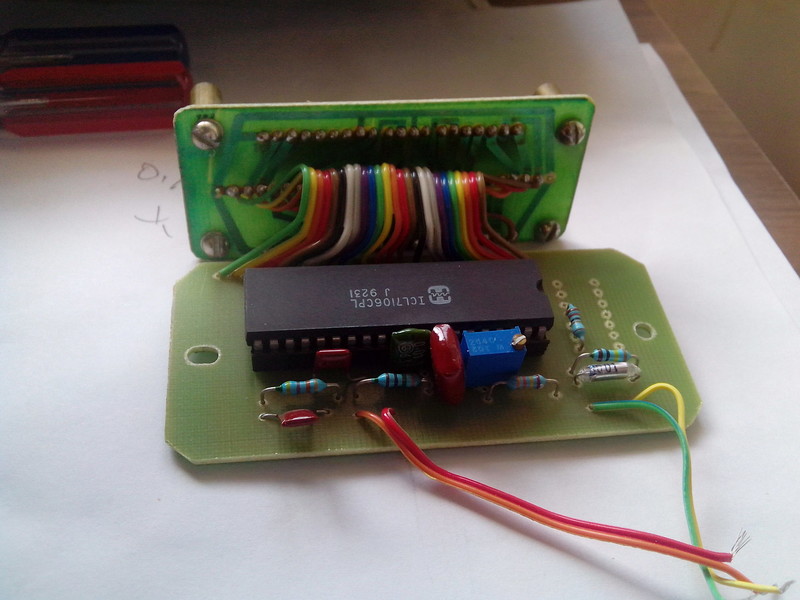

表头液晶屏不错，改造一下

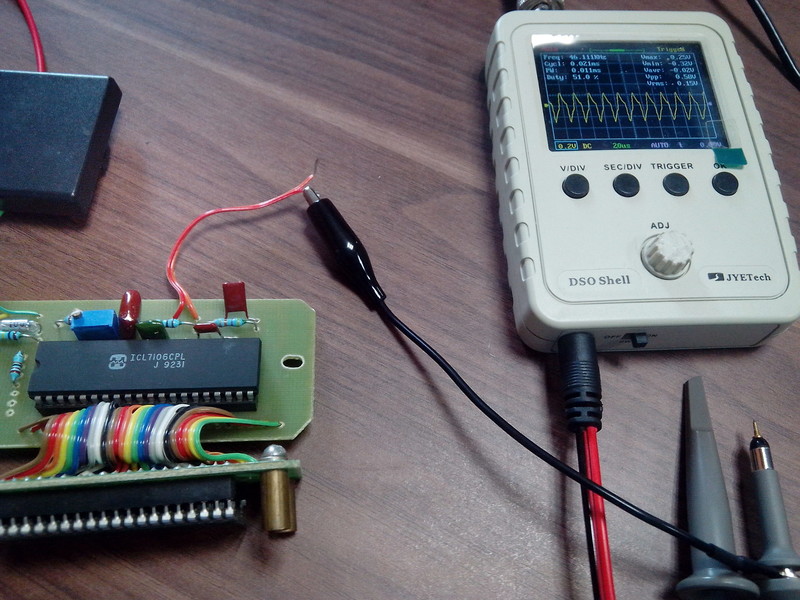

换了电容和加了晶振

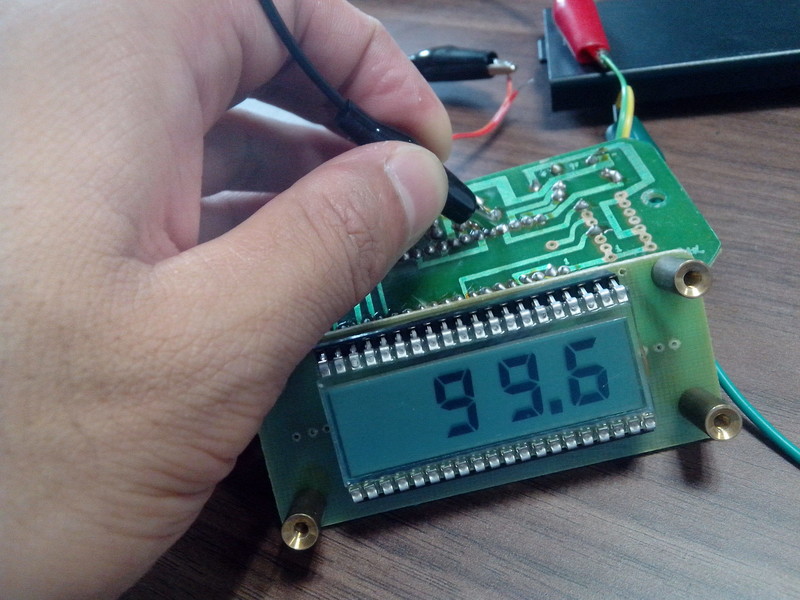

自检

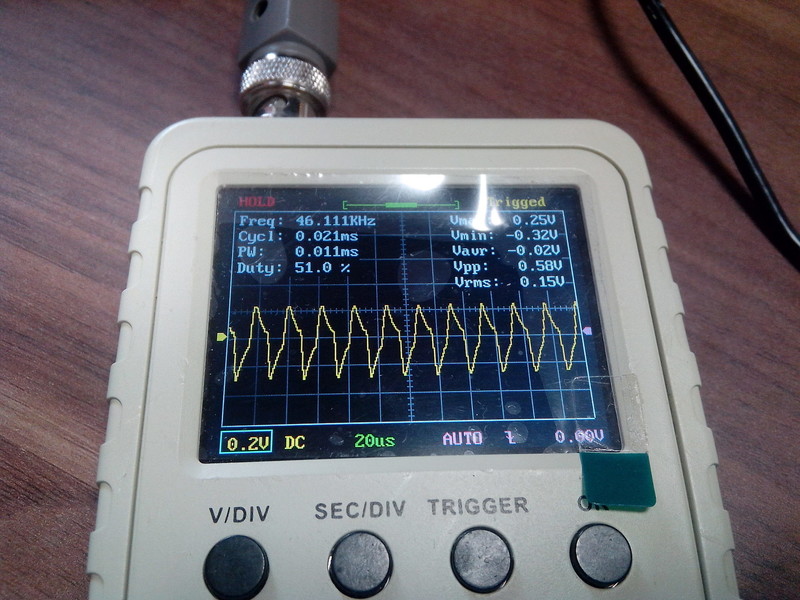

时钟

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

勇闯沙滩 数字大神 2019-9-10 09:43:24
这是成品吧？只是表头还得有其它电路才能测量？
2019-9-10 09:43:24 回复
kyhwhb 数字大神 2019-9-10 09:50:30
各种实验改造
2019-9-10 09:50:30 回复
人艰不拆 楼主     数字王者 2019-9-10 09:58:40
勇闯沙滩 发表于 2019-9-10 09:43
这是成品吧？只是表头还得有其它电路才能测量？

是啊，老货了
2019-9-10 09:58:40 回复
wgh1027 数字大神 2019-9-10 10:39:40
不错啊999
2019-9-10 10:39:40 回复
wgh1027 数字大神 2019-9-10 10:41:13
换了个什么电容了？
2019-9-10 10:41:13 回复
人艰不拆 楼主     数字王者 2019-9-10 11:17:53
wgh1027 发表于 2019-9-10 10:41
换了个什么电容了？

一个普通电容，深红色的那种，具体我也不知哪里来的，肯定不是买的
2019-9-10 11:17:53 回复
西林迷 数字精灵 2019-9-10 12:33:15
羡慕会用示波器的，我那个大块头示波器，还在吃灰
2019-9-10 12:33:15 回复
hc061218 数字王者 2019-9-10 12:41:26

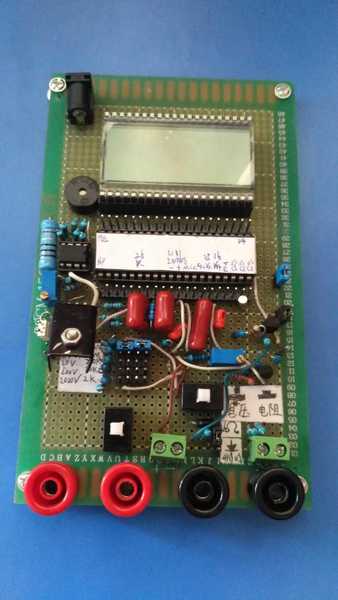

我这个可不是表头了，虽然已经开始吃灰了，样子也极为难看！100K晶振！自检999-1000。
所以，我觉得结合楼主的实验，7106用晶振和一个好点的积分电容，还是很有必要的，几毛钱的成本而已！
不知道为啥厂家这么抠门！
以下程序自动插入未在内容中添加的图片或附件
2019-9-10 12:41:26 回复
人艰不拆 楼主     数字王者 2019-9-10 14:13:38
西林迷 发表于 2019-9-10 12:33
羡慕会用示波器的，我那个大块头示波器，还在吃灰

你不用，永远也不能学会
2019-9-10 14:13:38 回复
人艰不拆 楼主     数字王者 2019-9-10 14:14:55
hc061218 发表于 2019-9-10 12:41
我这个可不是表头了，虽然已经开始吃灰了，样子也极为难看！100K晶振！自检999-1000。
所以，我觉得结合楼 ...

体积问题吧，再说既然已经达到标准精度，没必要再精挑细选
2019-9-10 14:14:55 回复
人艰不拆 楼主     数字王者 2019-9-10 14:16:22
hc061218 发表于 2019-9-10 12:41
我这个可不是表头了，虽然已经开始吃灰了，样子也极为难看！100K晶振！自检999-1000。
所以，我觉得结合楼 ...

一堆插针，选档位，要死人的啊
2019-9-10 14:16:22 回复
hc061218 数字王者 2019-9-10 17:17:43
人艰不拆 发表于 2019-9-10 14:16
一堆插针，选档位，要死人的啊

说实话，我现在自己都不太会用了！
2019-9-10 17:17:43 回复
人艰不拆 楼主     数字王者 2019-9-10 17:53:24
hc061218 发表于 2019-9-10 17:17
说实话，我现在自己都不太会用了！

哈哈，时间一长，不然忘了，到时候接错了，砰地一声，不是吃灰，是化灰了
2019-9-10 17:53:24 回复
hc061218 数字王者 2019-9-10 20:55:53
人艰不拆 发表于 2019-9-10 17:53
哈哈，时间一长，不然忘了，到时候接错了，砰地一声，不是吃灰，是化灰了 ...

这是第一次组装表头，设计的很多地方比较失败，最失败的就是档位切换，当时没打算加外壳，所以没法用波段开关，找了好久才找到这种可以方便安装到洞洞板上的四刀双掷自锁开关，勉强能实现简单的几个档位切换，到后来发现这种开关不可靠，容易坏不说，接触电阻极大，从几欧姆到几十欧姆飘忽不定！对电阻测量影响太大！
2019-9-10 20:55:53 回复
人艰不拆 楼主     数字王者 2019-9-10 21:03:26
hc061218 发表于 2019-9-10 20:55
这是第一次组装表头，设计的很多地方比较失败，最失败的就是档位切换，当时没打算加外壳，所以没法用波段 ...

哈哈，其实这个对于业余diy来说，似乎才是最大的难点
2019-9-10 21:03:26 回复
qjf11 数字大师 2019-9-12 08:55:55
7106怎么改晶振？最大能改到多少？
2019-9-12 08:55:55 回复
人艰不拆 楼主     数字王者 2019-9-12 09:17:52
qjf11 发表于 2019-9-12 08:55
7106怎么改晶振？最大能改到多少？

哈哈，先看看你的表，值不值得改啊，最大能到240K'hz
2019-9-12 09:17:52 回复
wgh1027 数字大神 2019-9-12 11:55:11
7106没必要改晶振，除非闲的蛋疼。
2019-9-12 11:55:11 回复
人艰不拆 楼主     数字王者 2019-9-12 12:08:36
wgh1027 发表于 2019-9-12 11:55
7106没必要改晶振，除非闲的蛋疼。

的确，基本就是心理舒服作用
2019-9-12 12:08:36 回复
