测量制冷片的电阻

发表于：2019-9-18 10:19:12 5704
LCR电桥
主题类别: 实测（简单)
仪表品牌: 其它品牌
型号或关键字: LQ-9101

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
用万用表是不能测出制冷片电阻的，为什么呢？大家自己去想吧

用电桥其实这样测也不正确，但是还是差不多能看个大概

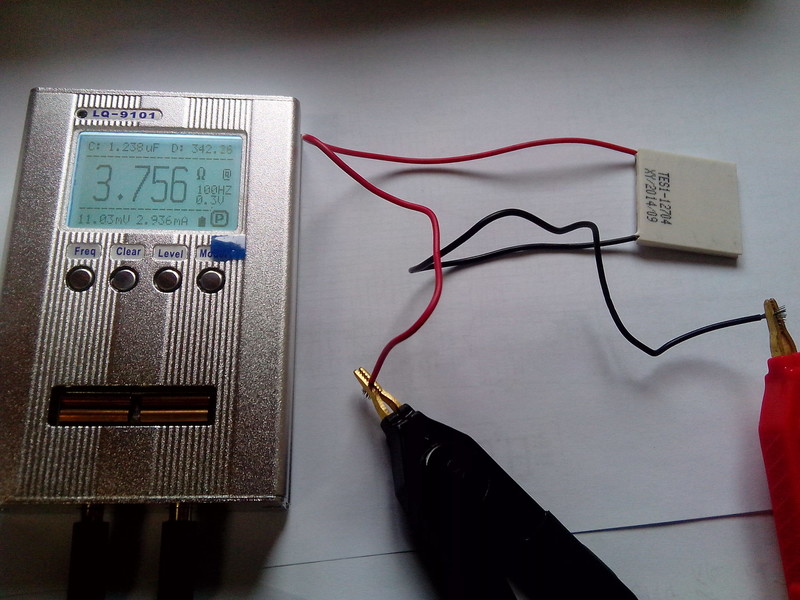

这个12v，4A制冷片，电阻大致是3.7欧姆

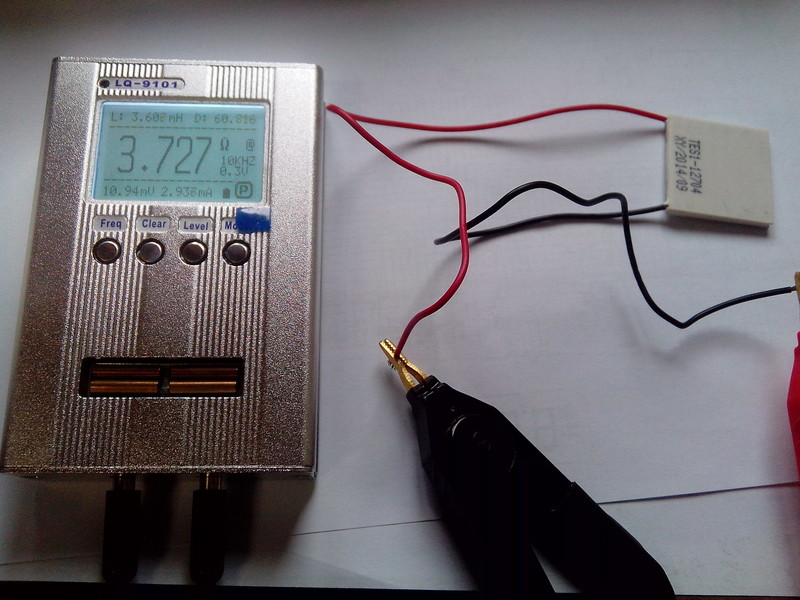

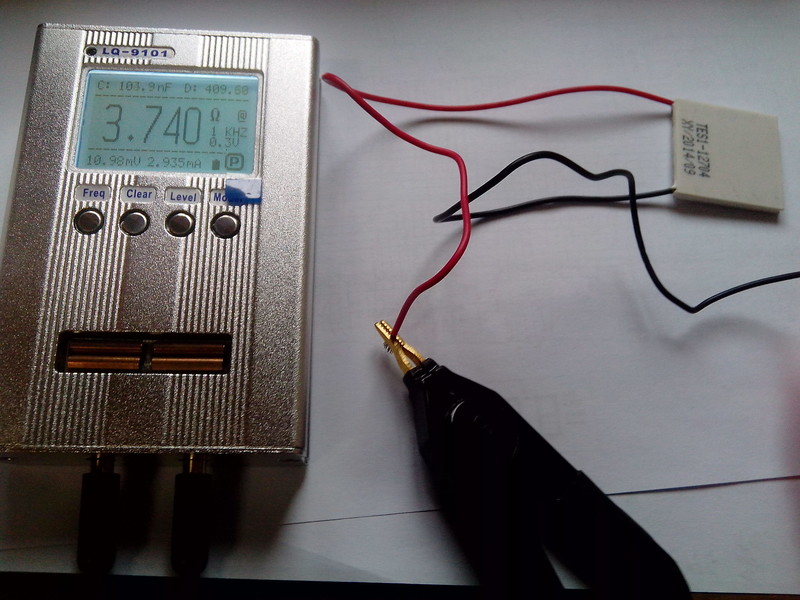

不同频率下，稍有不同

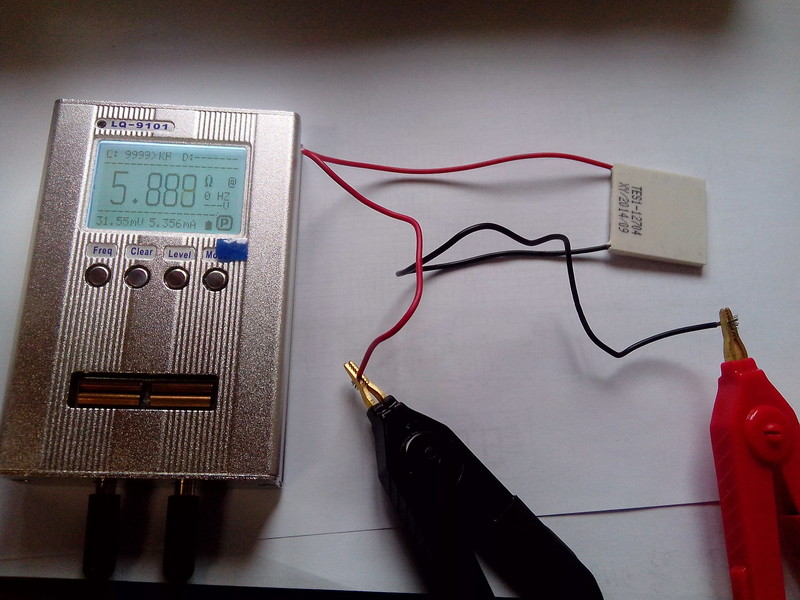

直流就不行了，会跳动数字
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（16）

kyhwhb 数字大神J 2019-9-18 10:47:58
制冷片电阻在不同电压下是变化的吧
2019-9-18 10:47:58 回复
dgpower 数字梦想家E 2019-9-19 08:23:48
它是二极管，不是电阻
2019-9-19 08:23:48 回复
白不分 数字大师F 2019-9-19 08:32:33
谢谢分享
2019-9-19 08:32:33 回复
人艰不拆 楼主     数字王者I 2019-9-19 08:45:10
dgpower 发表于 2019-9-19 08:23
它是二极管，不是电阻

哈哈，是啊，原理上似乎是二极管
2019-9-19 08:45:10 回复
人艰不拆 楼主     数字王者I 2019-9-19 08:45:44
巍巍兴安 发表于 2019-9-18 10:47
制冷片电阻在不同电压下是变化的吧

应该是的吧
2019-9-19 08:45:44 回复
szb314 数字梦想家E 2019-9-19 11:12:26
不许动,打劫装备
2019-9-19 11:12:26 回复
人艰不拆 楼主     数字王者I 2019-9-19 11:19:19
szb314 发表于 2019-9-19 11:12
不许动,打劫装备

史上最没眼光劫匪！
2019-9-19 11:19:19 回复
szb314 数字梦想家E 2019-9-19 11:33:21
人艰不拆 发表于 2019-9-19 11:19
史上最没眼光劫匪！

你是骗不了我的,,早就盯上了  在你的种草下,入了台麦科信
2019-9-19 11:33:21 回复
wgh1027 数字大神J 2019-9-19 12:59:37
12V÷4A=3Ω
2019-9-19 12:59:37 回复
wgsd 数字大神J 2019-9-19 14:34:41
3ΩX4A=12V
2019-9-19 14:34:41 回复
人艰不拆 楼主     数字王者I 2019-9-19 14:50:27
szb314 发表于 2019-9-19 11:33
你是骗不了我的,,早就盯上了  在你的种草下,入了台麦科信

麦科信没给我提成啊
2019-9-19 14:50:27 回复
ghj 数字斗士C 2020-3-17 02:06:51
半导体制冷片吧，估计还会随温度变化
2020-3-17 02:06:51 回复
ghj 数字斗士C 2020-3-17 22:20:22
要用交流法才能测吗
2020-3-17 22:20:22 回复
robter 数字梦想家E 2021-2-15 07:55:43
半导体制冷片电阻非线性
2021-2-15 07:55:43 回复
wgh1027 数字大神J 2021-7-25 20:54:21
这个应该是二极管特性吧
2021-7-25 20:54:21 回复
wgh1027 数字大神J 2021-7-25 20:55:24
测电阻能说明什么？
2021-7-25 20:55:24 回复
