心率检测电路

发表于：2019-9-20 08:40:28 2811
电子电路
技术类别: 电子制作
关键字: 心率检测电路

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

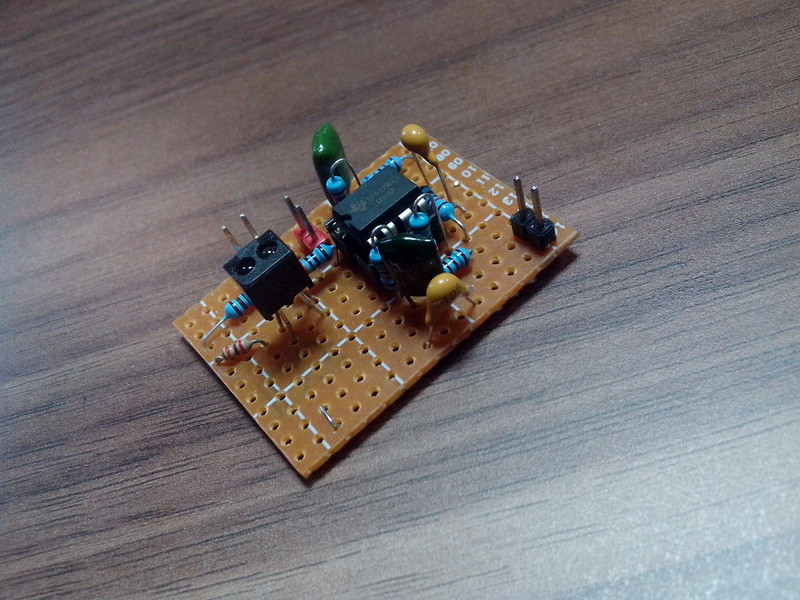

电路

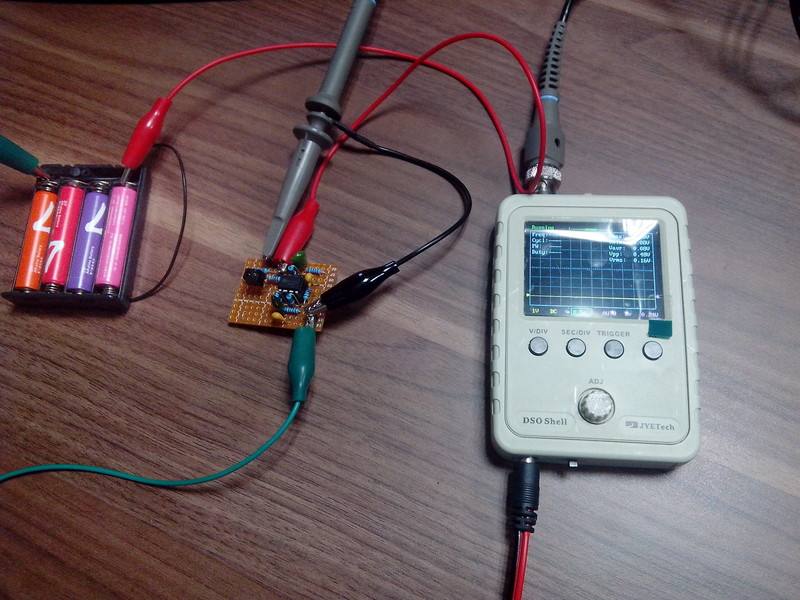

通电

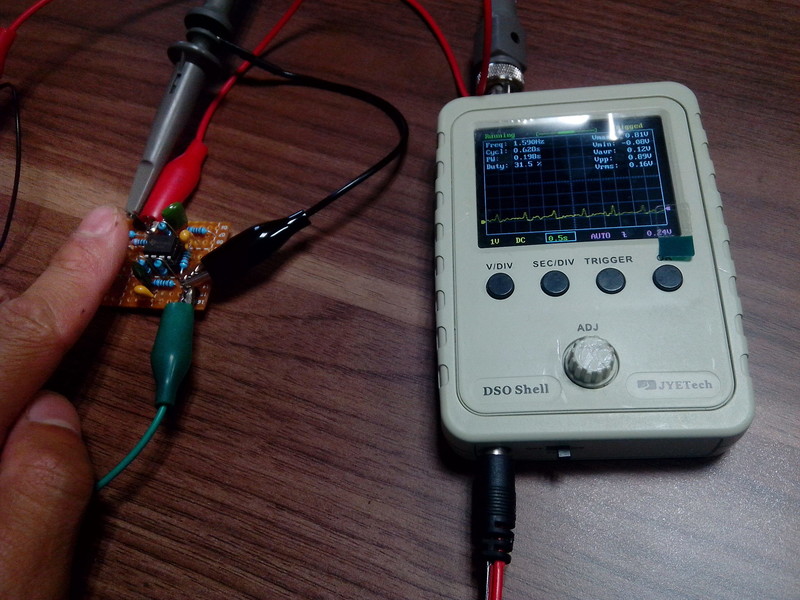

按上手指

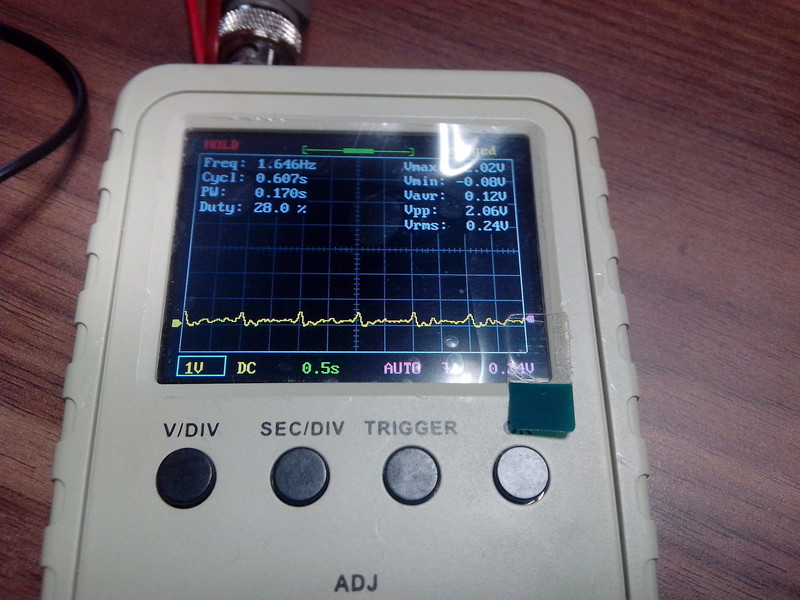

按的用力了，输出幅度较小

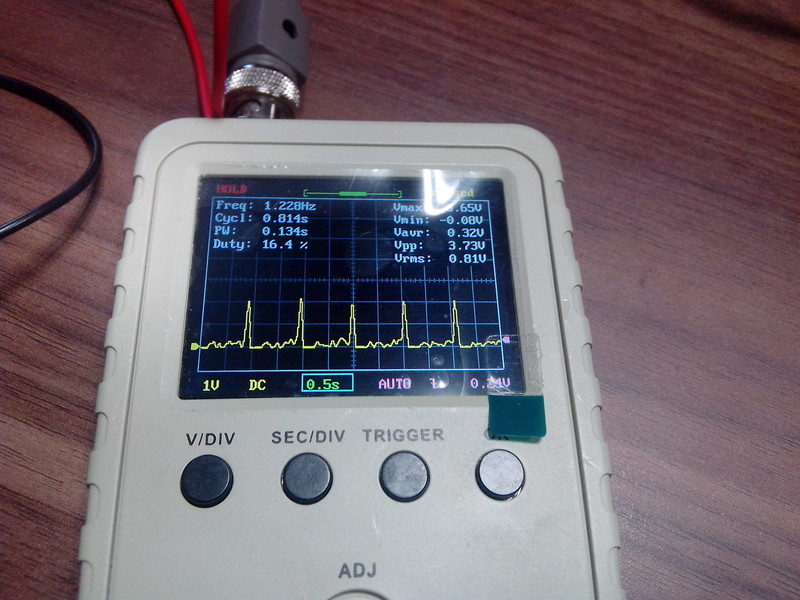

轻点按，输出幅度就很好了，我的心率是60次每秒，大约
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（10）

勇闯沙滩 数字大神 2019-9-20 10:45:18
是电子血压计原理吗？我用的是电子血压计，游泳后测一测。
2019-9-20 10:45:18 回复
人艰不拆 楼主     数字王者 2019-9-20 11:01:07
勇闯沙滩 发表于 2019-9-20 10:45
是电子血压计原理吗？我用的是电子血压计，游泳后测一测。

哈哈，估计不一样，那个是测压力变化吧
2019-9-20 11:01:07 回复
白不分 数字大师 2019-9-20 11:12:35
谢谢分享
2019-9-20 11:12:35 回复
ynqjzzh 数字梦想家 2019-9-20 16:01:29
一直没有搞懂原理
2019-9-20 16:01:29 回复
人艰不拆 楼主     数字王者 2019-9-20 16:38:28
ynqjzzh 发表于 2019-9-20 16:01
一直没有搞懂原理

血流明暗变化吧
2019-9-20 16:38:28 回复
kyhwhb 数字大神 2019-9-21 04:12:16
体积太大，还要波波，使用麻烦
2019-9-21 04:12:16 回复
散淡021 数字大神 2019-9-21 06:23:28
谢谢分享！
是普通光点管还是红外？
给个电路图
2019-9-21 06:23:28 回复
人艰不拆 楼主     数字王者 2019-9-22 08:25:55
散淡021 发表于 2019-9-21 06:23
谢谢分享！
是普通光点管还是红外？
给个电路图

红外的

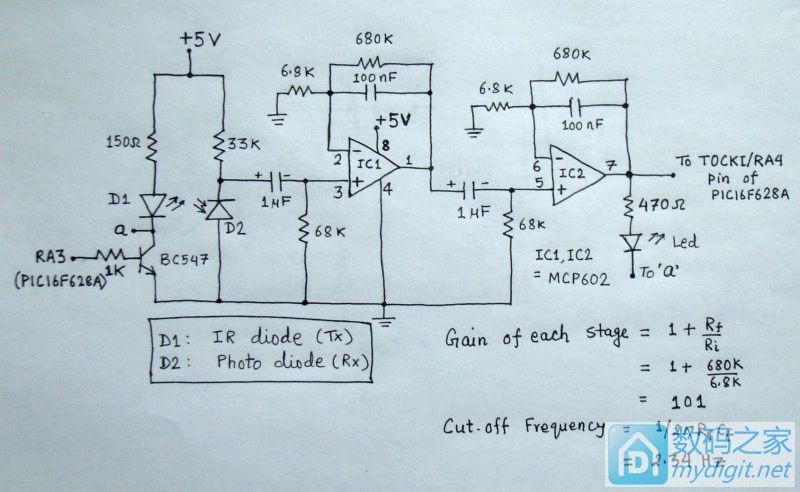

电路图
2019-9-22 08:25:55 回复
lxd7343 数字梦想家 2019-10-4 05:41:59
嗯，这个还真高端，连波形出来
2019-10-4 05:41:59 回复
人艰不拆 楼主     数字王者 2019-10-4 09:33:08
lxd7343 发表于 2019-10-4 05:41
嗯，这个还真高端，连波形出来

哈哈，一个358解决
2019-10-4 09:33:08 回复
