为表头加小数点

*发表于：2019-9-22 08:43:58* 3305 · 发表于：2019-9-22 08:43:58

您需要登录才可以下载或查看，没有账号？立即注册

x

表头

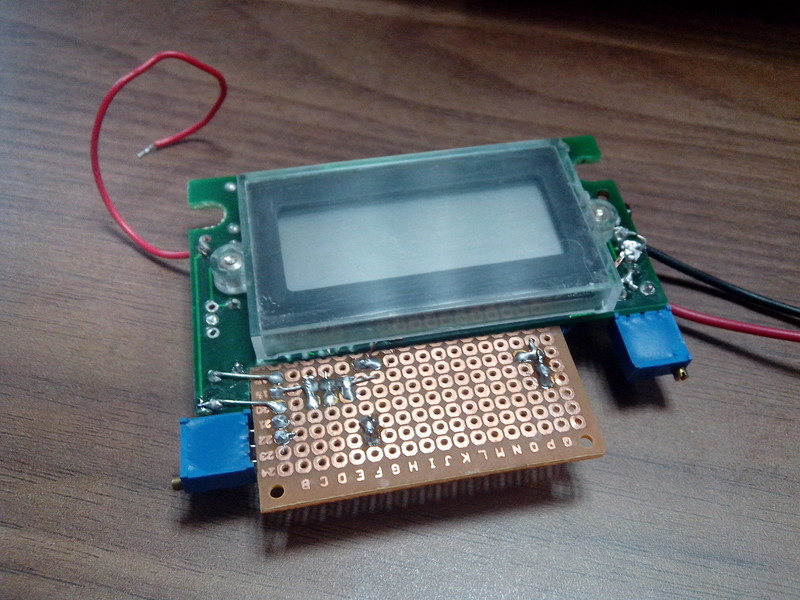

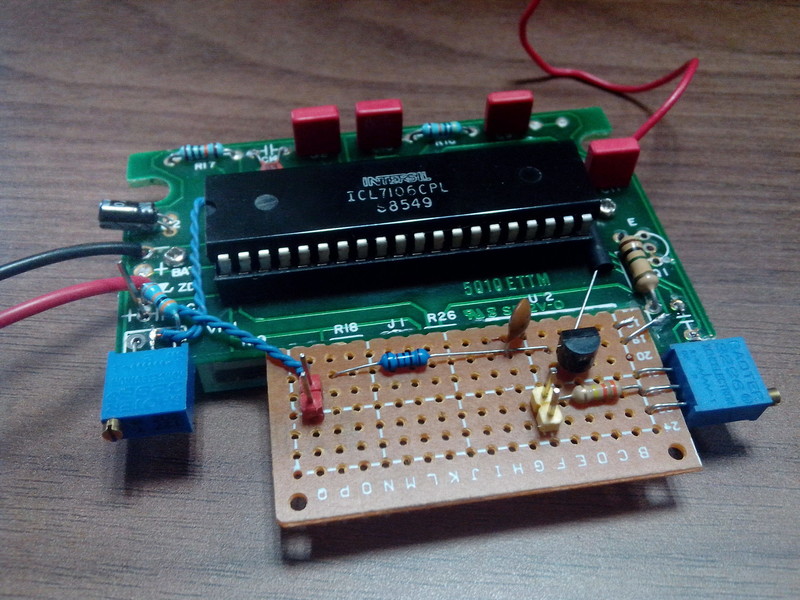

哈哈，可惜把小数点电路给锯掉了，只好自己加一个了

加好

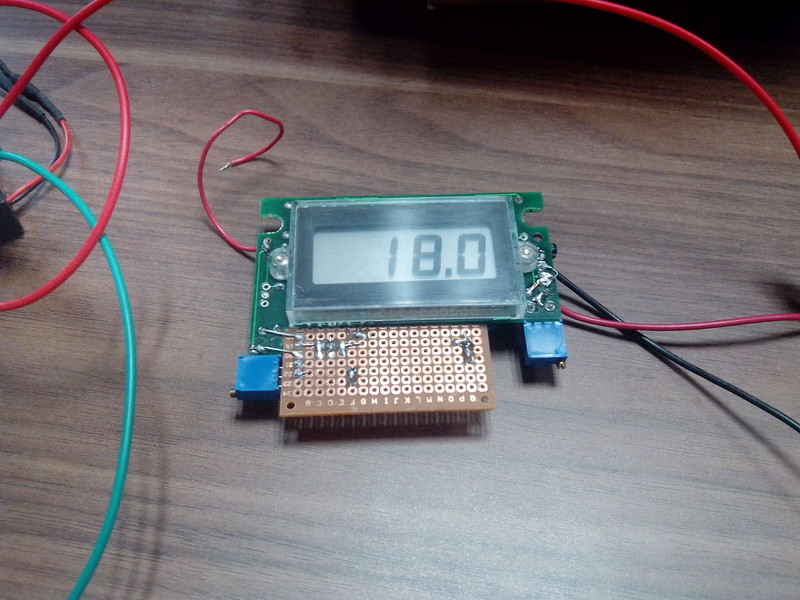

自检一下

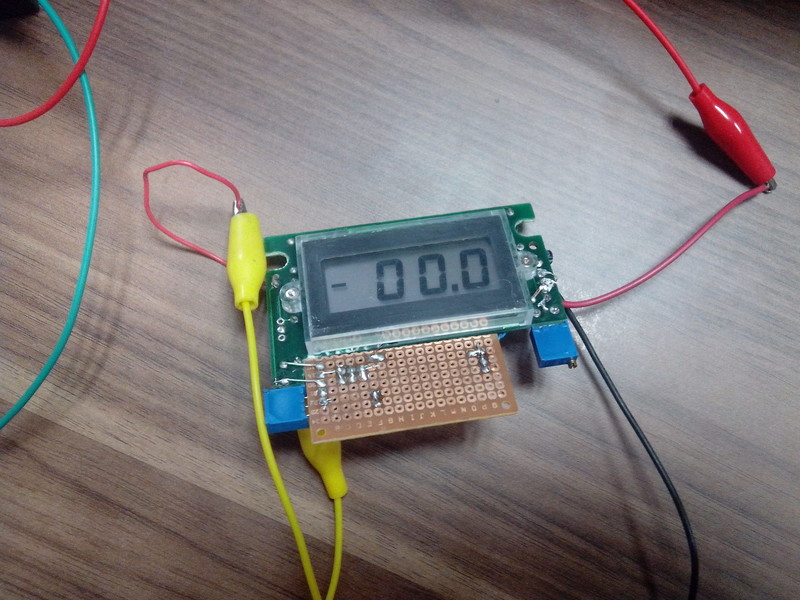

短路测量端

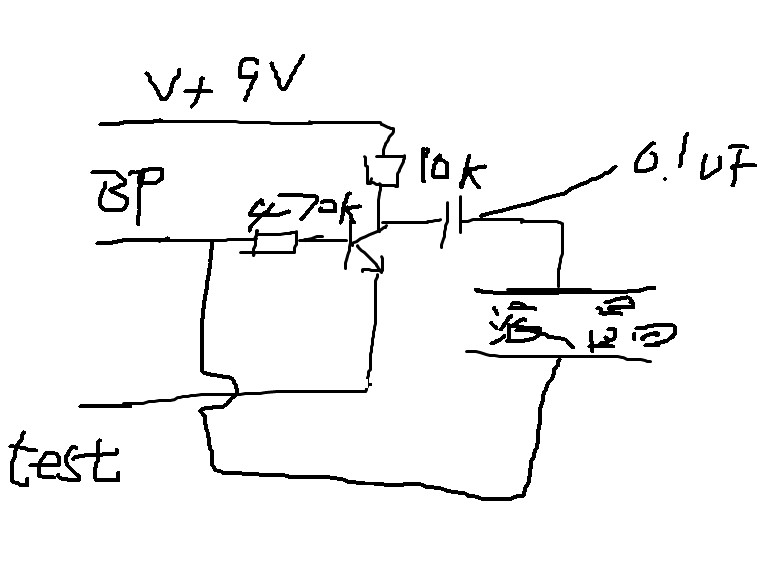

电路图

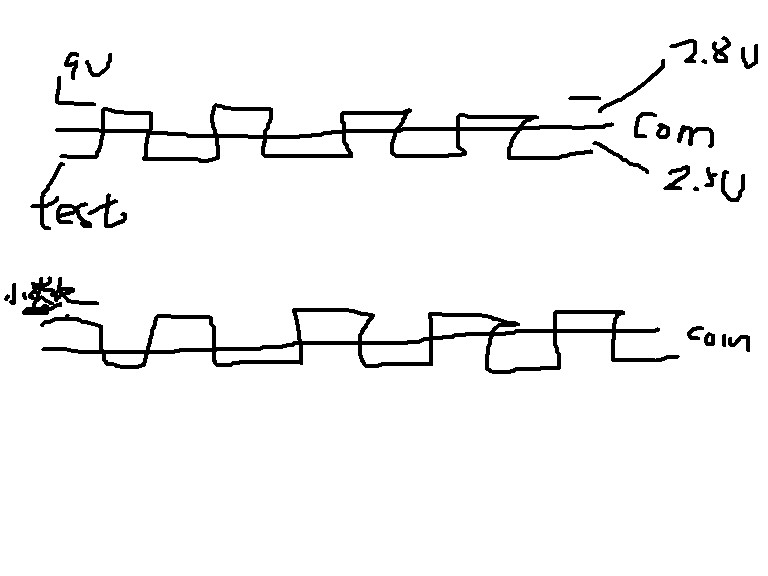

波形图，大家不愿看仪器，就手画吧，其实就是把BP
，也就是液晶的背电极的信号，做一个反向

其实也不用这么复杂，只要给小数点电极上加上com的电位就行，
因为它正好是BP电极波形的中点位置，这样做信号的强度是小了一倍
但是实际上也是没问题的，唯一缺点可能是有一定直流加到液晶上，可能影响寿命

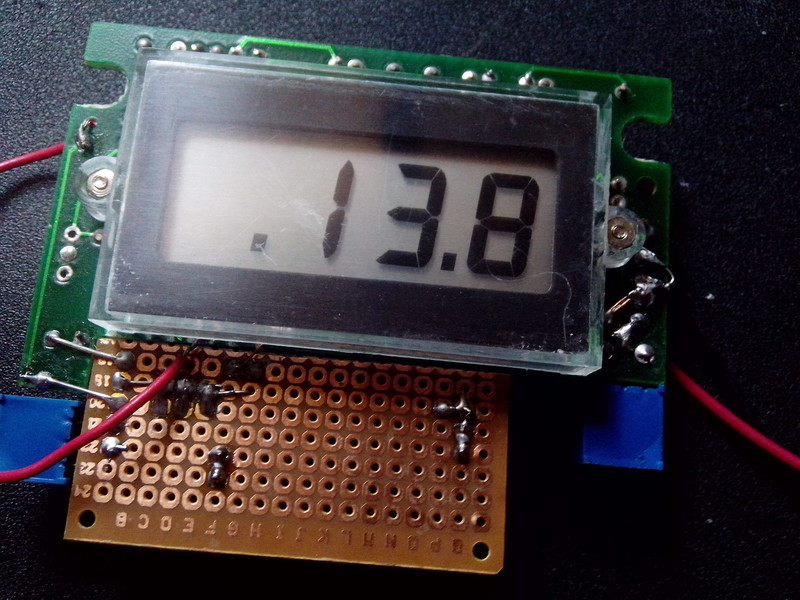

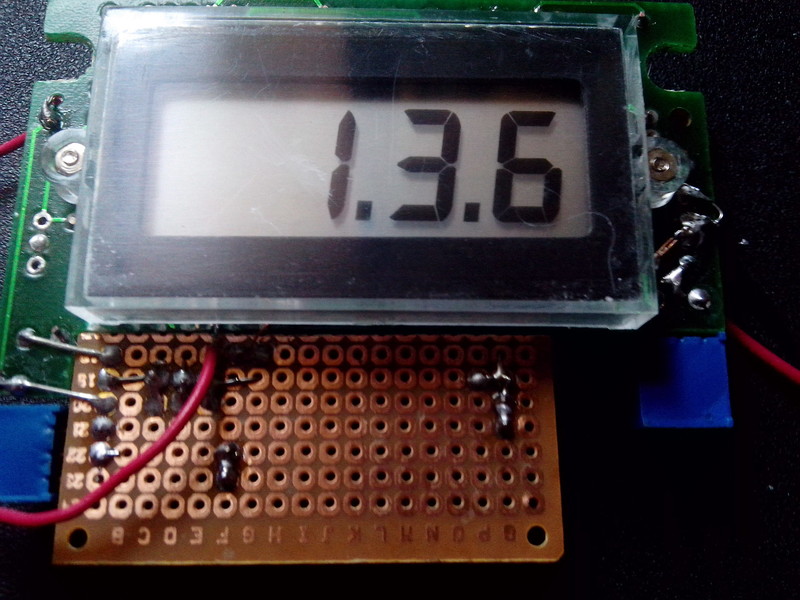

这是我的测试，红线就是com电位的，这下可以显示两个小数点了，哈哈

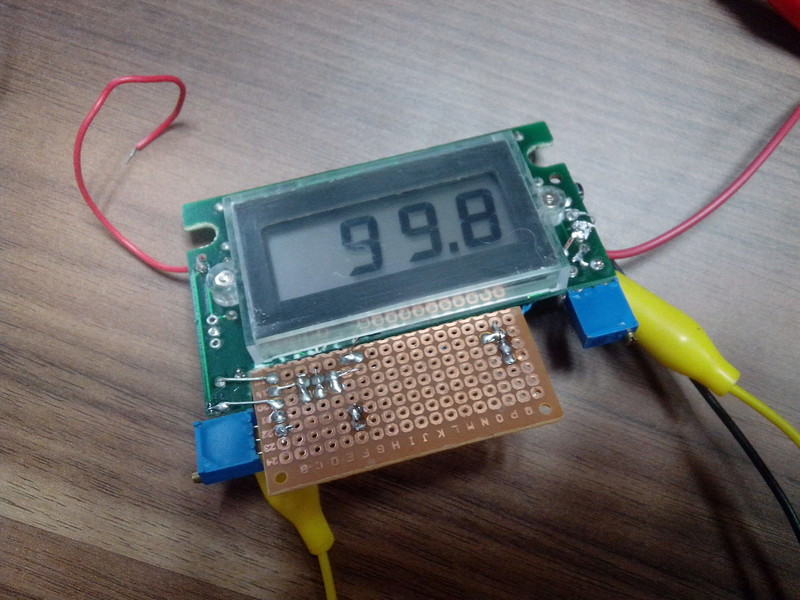

换个位置，基本看不出显示的差异吧，黑度也似乎一样

hc061218 · 2019-9-22 09:12:50

我用的就是直接接com，原来还可以这样？哈哈，对我来说有点难度！

wgsd · 2019-9-22 10:36:25

把7106锯掉再加个7129

勇闯沙滩 · 2019-9-22 10:39:24

我以前有个表小数点乱窜，这回知道原理了，学习了。

wgh1027 · 2019-9-23 00:09:24

露了两点

白不分 · 2019-9-24 08:46:07

学习了

jltzmy · 2019-10-20 08:43:56

wgh1027 发表于 2019-9-23 00:09
露了两点

小点声，偷偷看看就行
