测量一下ZT102A万用表电压档的输入电阻

发表于：2019-10-24 17:58:02 8510
万用表
主题类别: 评测（详细）
仪表品牌: 众仪（ZOYI）
显示方式: 6000字
型号或关键字: ZT102A

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
测量一下ZT102A万用表各电压档的输入电压，手动电压档和mV档直接用万用表就能测得到，而自动档的电压档用一般的万用表就不好测了。那就用其他方法试试。

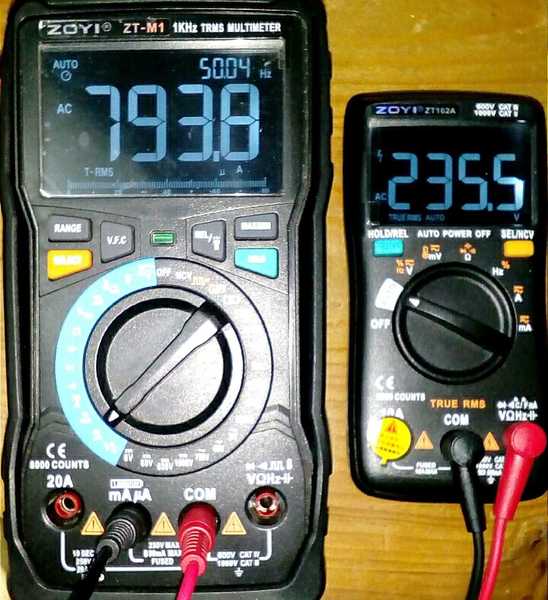

就用市电测自动档看看
235.5V÷793.8μA＝0.297MΩ 即297K，这个有点低

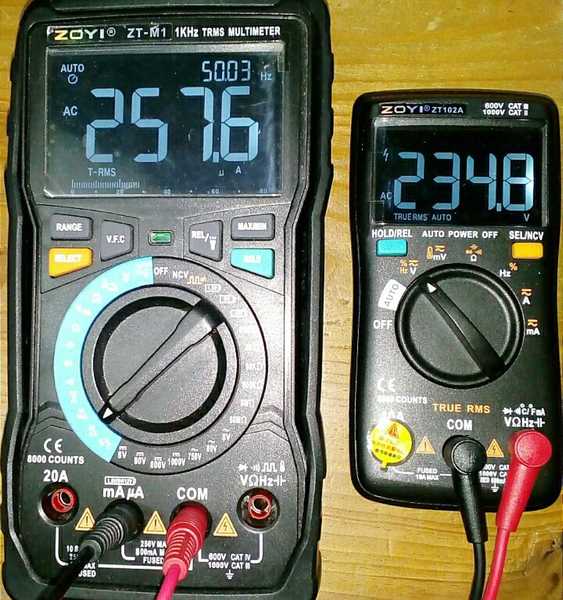

再测测手动电压档
234.8÷257.6＝0.911(MΩ)即911K，这个与万用表直测一致


收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（22）

aping365 数字大师 2019-10-24 19:22:21
用直流电压测量内阻更方便
2019-10-24 19:22:21 回复
wgsd 数字大神 2019-10-24 19:34:22
aping365 发表于 2019-10-24 19:22
用直流电压测量内阻更方便

直接计算就可以，手动档输入阻抗等于10M并连1M，约909K。自动档输入阻抗等于440K并连10M、并连1M，约296.5K。
感觉对不。
2019-10-24 19:34:22 回复
wgh1027 楼主     数字大神 2019-10-24 20:33:00
aping365 发表于 2019-10-24 19:22
用直流电压测量内阻更方便

用直流电压测，正负电压会有较大差别两个结果，用交流测就更直观。
2019-10-24 20:33:00 回复
wgh1027 楼主     数字大神 2019-10-24 20:35:28
wgsd 发表于 2019-10-24 19:34
直接计算就可以，手动档输入阻抗等于10M并连1M，约909K。自动档输入阻抗等于440K并连10M、并连1M，约296. ...

理论与实际基本相符。
2019-10-24 20:35:28 回复
散淡021 数字大神 2019-10-25 06:40:07
谢谢分享！

300K 确实对玩弱电低了，好像俘虏克就有这么低的交流档，或许这个自动档识别就是为了自动识别时抗干扰才这么低的内阻？

前几天吃了这表子的药（现在看来是吃了10M表子的药），

现在玩熟了
各种废电池：102A  自动识别档正发二次不一样，自动档比自动识别档要高。

实际操作只要自动识别档正发二次不一样（好像内阻不一样），就说明电池不行，如修电子表测各种纽扣电池倒成了利器（这里10M表肯定会吃药，而用电池档测纽扣电池？）
2019-10-25 06:40:07 回复
kyhwhb 数字大神 2019-10-25 07:14:43
这个内阻已经低于很多指针表了吧
2019-10-25 07:14:43 回复
人艰不拆 数字王者 2019-10-25 07:32:58
哈哈，说明书里写了没
2019-10-25 07:32:58 回复
wgsd 数字大神 2019-10-25 08:36:29
wgh1027 发表于 2019-10-24 20:35
理论与实际基本相符。

测量精度满高的。
2019-10-25 08:36:29 回复
chen131578 数字精灵 2019-10-25 08:57:01
现在的表又不怎么追求高内阻了。高有高的好处，低有低的好处。
2019-10-25 08:57:01 回复
白不分 数字大师 2019-10-25 08:59:50
谢谢分享。
2019-10-25 08:59:50 回复
wgh1027 楼主     数字大神 2019-10-25 10:28:23
人艰不拆 发表于 2019-10-25 07:32
哈哈，说明书里写了没

这是秘密不会告诉你的。
2019-10-25 10:28:23 回复
wgh1027 楼主     数字大神 2019-10-25 10:32:08
chen131578 发表于 2019-10-25 08:57
现在的表又不怎么追求高内阻了。高有高的好处，低有低的好处。

当年的MF14就以低内阻自豪。
2019-10-25 10:32:08 回复
wgh1027 楼主     数字大神 2019-10-25 10:42:04
自动档的直流电压反转误差或者输入电阻大细超。

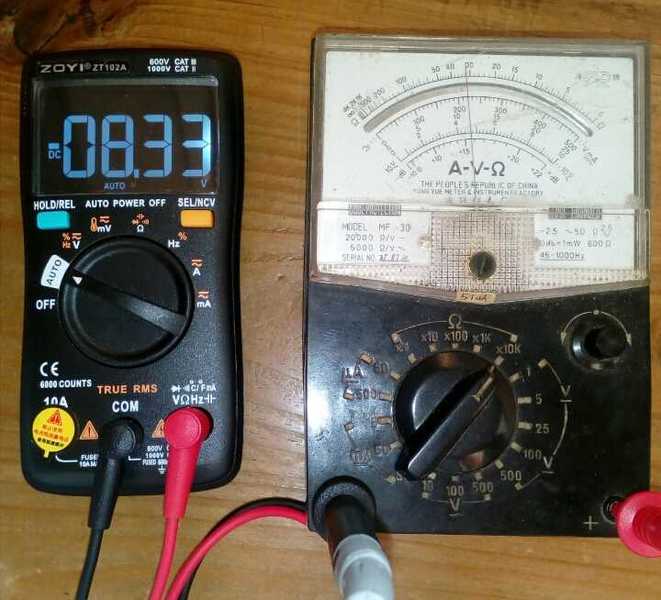

正测

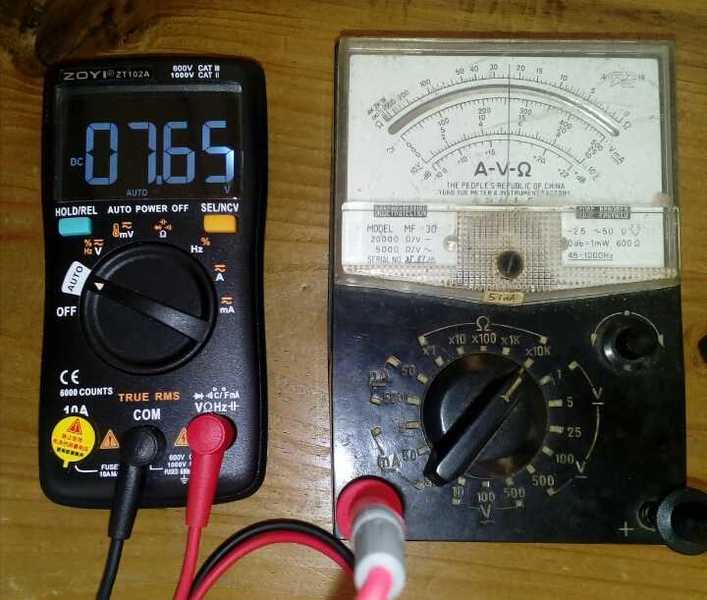

Screenshot_2019-10-25-08-19-10.jpg ~


反测

2019-10-25 10:42:04 回复
人艰不拆 数字王者 2019-10-25 17:49:04
wgh1027 发表于 2019-10-25 10:28
这是秘密不会告诉你的。

哈哈，那就秘密吧
2019-10-25 17:49:04 回复
wgsd 数字大神 2019-10-25 18:11:47
chen131578 发表于 2019-10-25 08:57
现在的表又不怎么追求高内阻了。高有高的好处，低有低的好处。

价位和成本啊。
2019-10-25 18:11:47 回复
wgh1027 楼主     数字大神 2019-10-29 22:02:21
wgsd 发表于 2019-10-25 18:11
价位和成本啊。

加个继电器估计也贵不到哪里。
2019-10-29 22:02:21 回复
wgsd 数字大神 2019-10-30 08:08:27
wgh1027 发表于 2019-10-29 22:02
加个继电器估计也贵不到哪里。

换个插座也贵不到哪去，镀金的板也可以，使使劲来个晶振包装式的电阻，大不了老头子也进来，总比3458便宜了
2019-10-30 08:08:27 回复
wgh1027 楼主     数字大神 2019-10-30 08:59:05
wgsd 发表于 2019-10-30 08:08
换个插座也贵不到哪去，镀金的板也可以，使使劲来个晶振包装式的电阻，大不了老头子也进来，总比3458便宜 ...

你太有才了
2019-10-30 08:59:05 回复
jltzmy 数字精灵 2019-10-30 09:04:07
相对而言，高内阻还是比低内阻好
2019-10-30 09:04:07 回复
