求助磁带机维修

发表于：2019-11-5 14:10:46 6594
电子产品
行为类别: 维修
产品类别: 磁带机
电子品牌: 其它
电子产品关键字: 磁带机

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

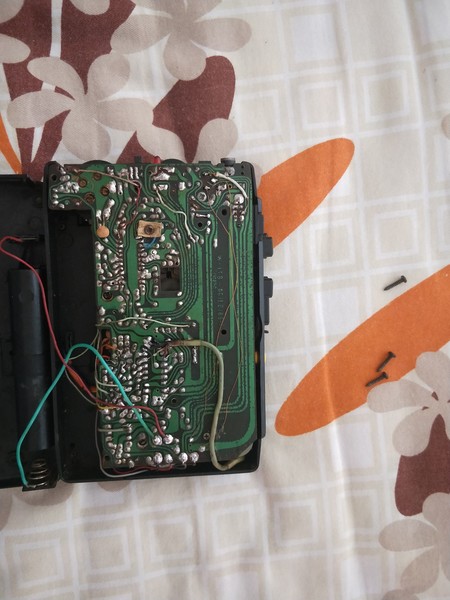

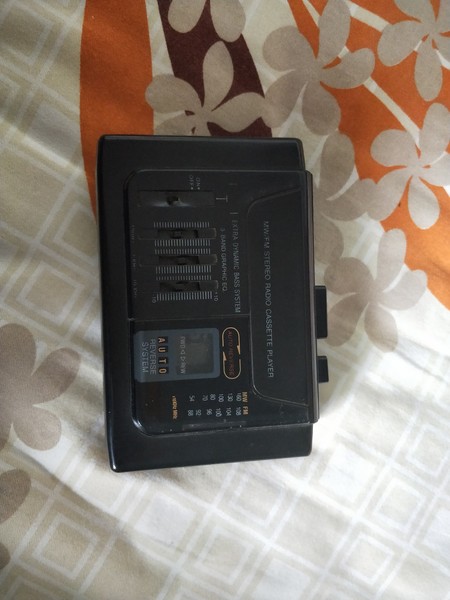

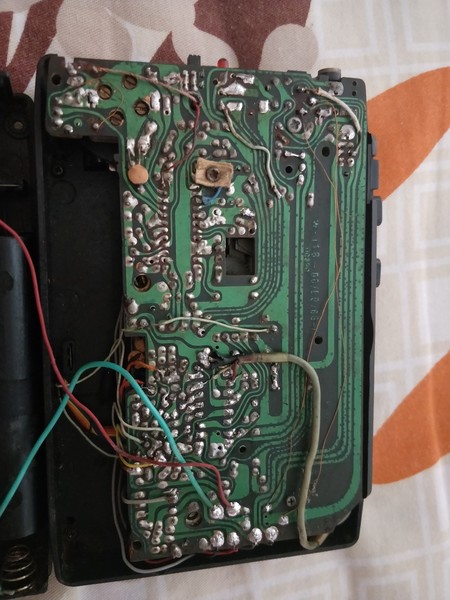

闲来无事，翻古董垃圾，看到个年代有点久的磁带机，有没有网友能提供一个这个机芯的电路图！如过没电路图有网友有这个同样的机子，请拆开照一个高清的电路版图给我也好！主要是看看电路板上有些控制高中低音的链接线是焊在那些位置的，这机子原来被别人修过，别人把线都焊错位置了，但是那些线是焊在那些位置的，不知道了，现在调声音不正常！希望能得到电路图纸！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（20）

西林迷 数字精灵 2019-11-5 18:52:12
直接电位器哪里接出3.5mm耳机线好了
做一个小功放，或者耳放
2019-11-5 18:52:12 回复
HD123 楼主     数字精灵 2019-11-5 19:36:08
西林迷 发表于 2019-11-5 18:52
直接电位器哪里接出3.5mm耳机线好了
做一个小功放，或者耳放

这样没什么用，现在是音质不对，电池仓那个位置有个排线，就是哪个排线是焊错位置了的，现在我要还原，不知道原来那些线是焊在那些地方的！
2019-11-5 19:36:08 回复
星星123 数字精灵 2019-11-5 21:51:26
看图，作为古董故障机，建议放弃维修，即便修好，使用价值有多大？
2019-11-5 21:51:26 回复
HD123 楼主     数字精灵 2019-11-5 21:58:04
星星123 发表于 2019-11-5 21:51
看图，作为古董故障机，建议放弃维修，即便修好，使用价值有多大？

还可以听听磁带，我家还有很多磁带，哈哈
2019-11-5 21:58:04 回复
wgh1027 数字大神 2019-11-5 21:58:07
这个是什么品牌的
2019-11-5 21:58:07 回复
HD123 楼主     数字精灵 2019-11-6 19:00:17
wgh1027 发表于 2019-11-5 21:58
这个是什么品牌的

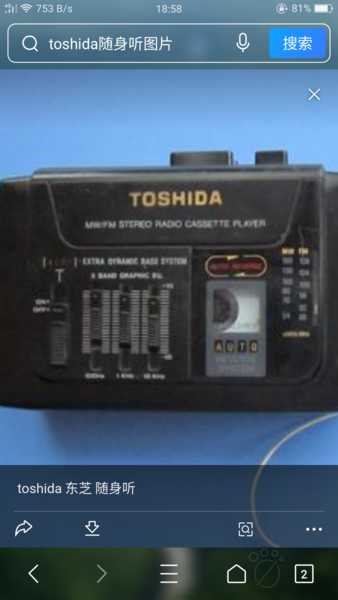

就是这个牌子，东芝，假东芝
以下程序自动插入未在内容中添加的图片或附件
2019-11-6 19:00:17 回复
HD123 楼主     数字精灵 2019-11-6 19:04:26
HD123 发表于 2019-11-6 19:00
就是这个牌子，东芝，假东芝

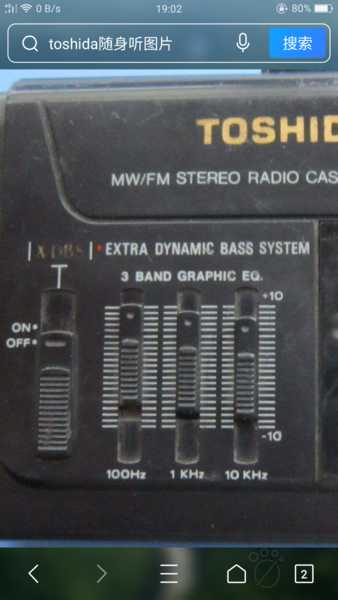

图片123！
以下程序自动插入未在内容中添加的图片或附件
2019-11-6 19:04:26 回复
wgh1027 数字大神 2019-11-6 19:37:08
此 TOSHIDA 非彼 TOSHIBA
2019-11-6 19:37:08 回复
HD123 楼主     数字精灵 2019-11-6 20:08:28
wgh1027 发表于 2019-11-6 19:37
此 TOSHIDA 非彼 TOSHIBA

是的，假东芝，但是我一直在找这个机芯的电路图，就是找不到，网上都找偏了，没找到！那些家电维修论坛都假得很，还要钱注册！
2019-11-6 20:08:28 回复
光速飞行 数字大神 2019-11-6 20:11:42
HD123 发表于 2019-11-6 20:08
是的，假东芝，但是我一直在找这个机芯的电路图，就是找不到，网上都找偏了，没找到！那些家电维修论坛都 ...

自己画不就得
2019-11-6 20:11:42 回复
HD123 楼主     数字精灵 2019-11-6 20:27:38
光速飞行 发表于 2019-11-6 20:11
自己画不就得

画，线都是错的，按照错误的方式去画，这样画，太费时间了，我不干这个事，以前在厂里有个同事就是吃这碗饭的，那个人画图是高手，你只要给他一个焊满电子元件的电路版，一两天就给你画出电路图！我们不得行！
2019-11-6 20:27:38 回复
光速飞行 数字大神 2019-11-6 21:24:41
本帖最后由 光速飞行 于 2019-11-6 21:25 编辑
HD123 发表于 2019-11-6 20:27
画，线都是错的，按照错误的方式去画，这样画，太费时间了，我不干这个事，以前在厂里有个同事就是吃这碗 ...

电路板是对，没人能改它，你看电路板画出图纸来，不就得了，这些有什么难呢，用电子CAD画难吗。
2019-11-6 21:24:41 回复
星星123 数字精灵 2019-11-6 21:40:19
HD123 发表于 2019-11-5 21:58
还可以听听磁带，我家还有很多磁带，哈哈

一般古董故障机的备件，现在是很难配好，不值得折腾
2019-11-6 21:40:19 回复
wgh1027 数字大神 2019-11-6 22:18:27
山寨机也想要电路图，难！
2019-11-6 22:18:27 回复
表述 数字精灵 2019-11-7 07:52:57
这东西最难修的是机械部分。
2019-11-7 07:52:57 回复
HD123 楼主     数字精灵 2019-11-7 09:17:47
表述 发表于 2019-11-7 07:52
这东西最难修的是机械部分。

机械部分完好
2019-11-7 09:17:47 回复
jltzmy 数字精灵 2019-11-7 09:55:15
现在录音带都难找了
2019-11-7 09:55:15 回复
HD123 楼主     数字精灵 2019-11-7 09:57:36
jltzmy 发表于 2019-11-7 09:55
现在录音带都难找了

我还有很多！
2019-11-7 09:57:36 回复
ynqjzzh 数字梦想家 2019-11-7 19:37:29
还不如发帖让大家找找谁有闲置的送你
