测波段开关与继电器接触电阻

发表于：2019-11-25 23:46:27 4421
电子电路
技术类别: 知识_经验
关键字: 接触电阻

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

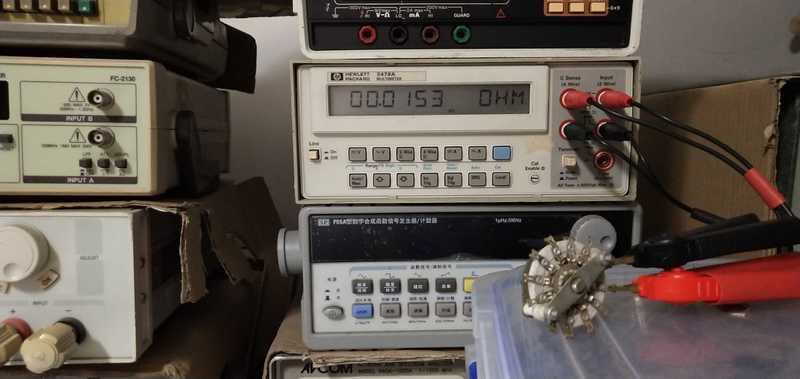

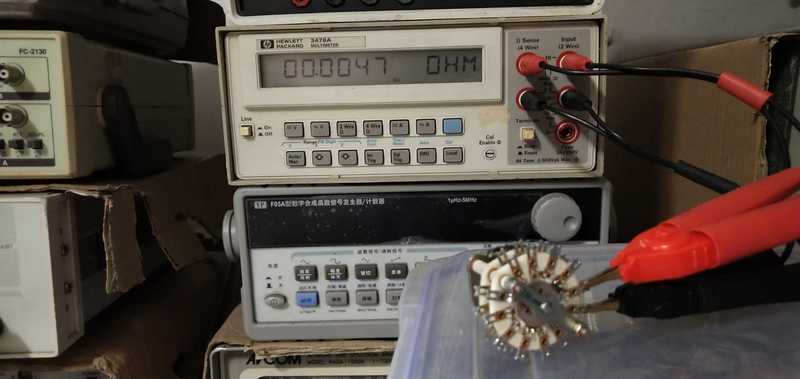

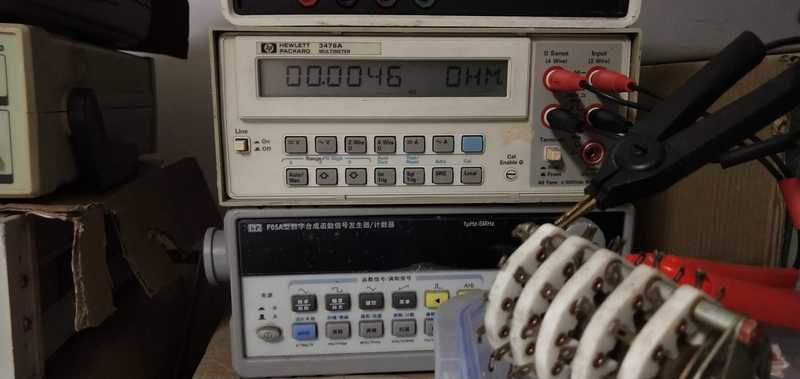

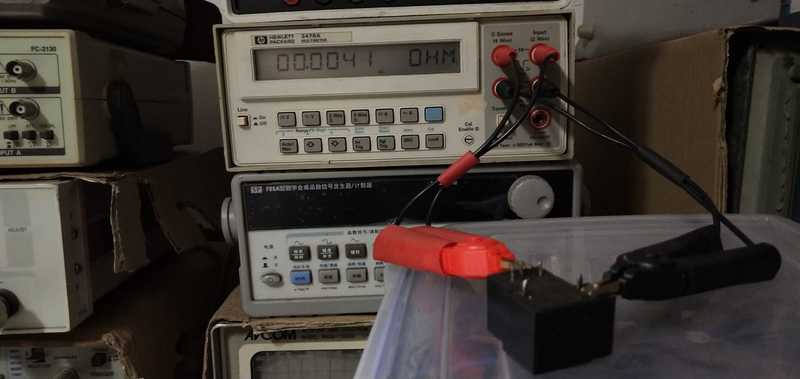

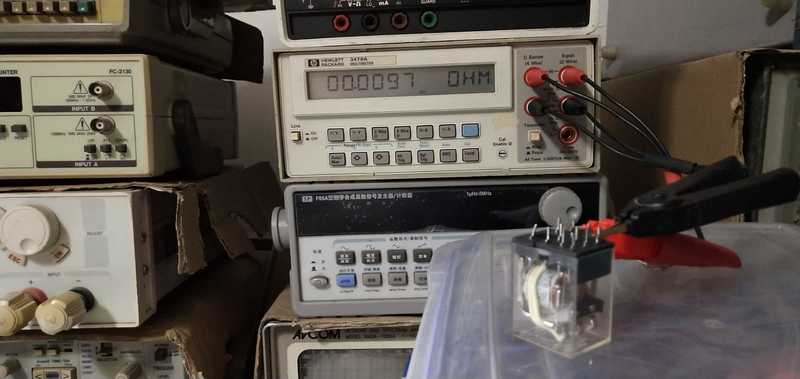

买了坛主一块VAR基准，这个基准坛主用了很多精力在上面，我也很满意，所以就考了给它做窝，为了解决档位问题我把我我目前有的可以做档位开关的零件都拿出来测了一遍电阻 IMG_20190831_222344.jpg 图一 IMG_20190831_222305.jpg 图二 IMG_20190831_222103.jpg 图三 IMG_20190831_221933.jpg 图四 IMG_20190831_221009.jpg 图五
第一
从图一到图五我们可以看到其阻值在0.004到0.009欧之间，这对低电压测量是的影响是不可忽视的。
第二
还有一问题是你在图中看不到的，不论是档位开关还是继电器我对它进行10次操作，每次的阻值都不一样都有略小差异，这种差异作为基准来说也是不可忽略的，
      从这个实验就明白为什么那些高位表的继电器那么昂贵了
        实验后我决定还是直接测量比较好，坛友们，你们采取的什么办法呢

收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（15）

fslichong 楼主     数字王者 2019-11-25 23:48:11
纠正一下，阻值是0.041－0.0153欧。
2019-11-25 23:48:11 回复
fslichong 楼主     数字王者 2019-11-25 23:49:27
纠正一下，阻值是0.0041－0.0153欧。
2019-11-25 23:49:27 回复
wgsd 数字大神 2019-11-26 07:14:47
波段开关不错，两层的，做VAR切换很好，接成四线切换，即便有1欧的接触电阻也不会影响测试结果。
2019-11-26 07:14:47 回复
tntzpq 数字梦想家 2019-11-26 07:17:20
满屋都是表
2019-11-26 07:17:20 回复
HD123 数字精灵 2019-11-26 07:34:32
wgsd 发表于 2019-11-26 07:14
波段开关不错，两层的，做VAR切换很好，接成四线切换，即便有1欧的接触电阻也不会影响测试结果。 ...

一欧就有影响了！要在0.09欧以下才是最好的
2019-11-26 07:34:32 回复
fslichong 楼主     数字王者 2019-11-26 07:49:20
wgsd 发表于 2019-11-26 07:14
波段开关不错，两层的，做VAR切换很好，接成四线切换，即便有1欧的接触电阻也不会影响测试结果。 ...

电流没问题，主要是测试电压时有问题，所以还是没敢用
2019-11-26 07:49:20 回复
wgsd 数字大神 2019-11-26 07:50:21
HD123 发表于 2019-11-26 07:34
一欧就有影响了！要在0.09欧以下才是最好的

2欧和0欧测试结果一样信不，看看四线测试原理再说。
2019-11-26 07:50:21 回复
wgsd 数字大神 2019-11-26 07:52:46
fslichong 发表于 2019-11-26 07:49
电流没问题，主要是测试电压时有问题，所以还是没敢用

电压要注意干扰，表的输入电阻很高，输入阻抗不是问题。
2019-11-26 07:52:46 回复
勇闯沙滩 数字大神 2019-11-26 09:29:43
我也有很多波段开关，和你想法一样试来试去还是没用，想想基准用的不多，就按原来设计那么用了，但是必须装在盒子里。


登录/注册后可看大图




登录/注册后可看大图




登录/注册后可看大图

2019-11-26 09:29:43 回复
43545 管理员 2019-11-26 09:42:02
标题已经改了，实际上就是，测波段开关与继电器接触电阻
2019-11-26 09:42:02 回复
散淡021 数字大神 2019-11-26 10:11:23
wgsd 发表于 2019-11-26 07:50
2欧和0欧测试结果一样信不，看看四线测试原理再说。

对
学习了

要不高位表或电桥?( 就是超导用在触点上也会有一点）
其实他们就是靠4线制混饭吃的
2019-11-26 10:11:23 回复
白不分 数字大师 2019-11-26 10:41:13
这个开关价格不低吧
2019-11-26 10:41:13 回复
lqzhang03 数字探长 2019-11-26 11:24:30
wgsd 发表于 2019-11-26 07:14
波段开关不错，两层的，做VAR切换很好，接成四线切换，即便有1欧的接触电阻也不会影响测试结果。 ...

怎样接成四线切换？请图示一下。谢谢。
2019-11-26 11:24:30 回复
fslichong 楼主     数字王者 2019-11-26 11:49:56
lqzhang03 发表于 2019-11-26 11:24
怎样接成四线切换？请图示一下。谢谢。

是这样的，坛主在做基准板的时候制作了一批四线的电路板，我是买的四线的这种板
2019-11-26 11:49:56 回复
星星123 数字精灵 2019-11-26 13:02:17
目前，建议原基准板直接使用，即群主是怎么标定的，就怎么用回去，这是上上策。
最好不接开关，没必要在开关问题上自寻烦恼
2019-11-26 13:02:17 回复
