恒温箱测试电阻的温飘

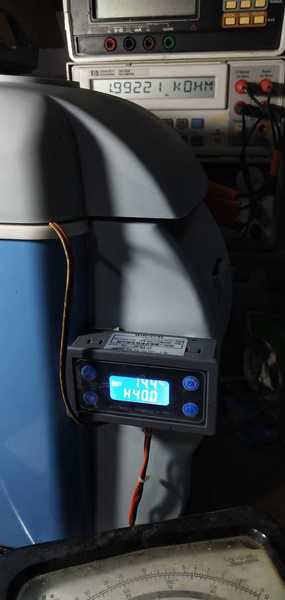

万用表，恒温箱开机预热

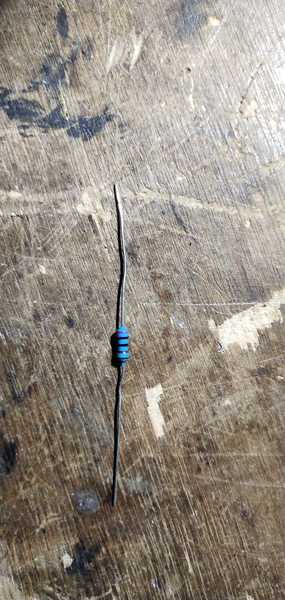

国产五环1%金属膜电阻

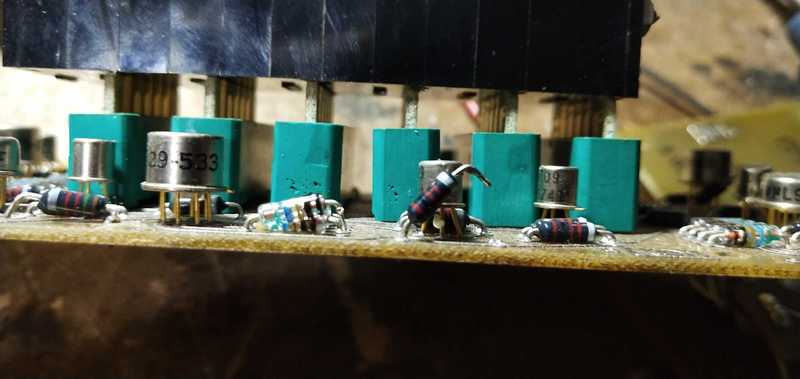

HP仪器拆机板电阻

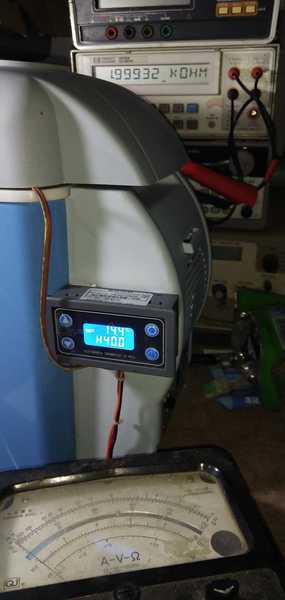

测试中

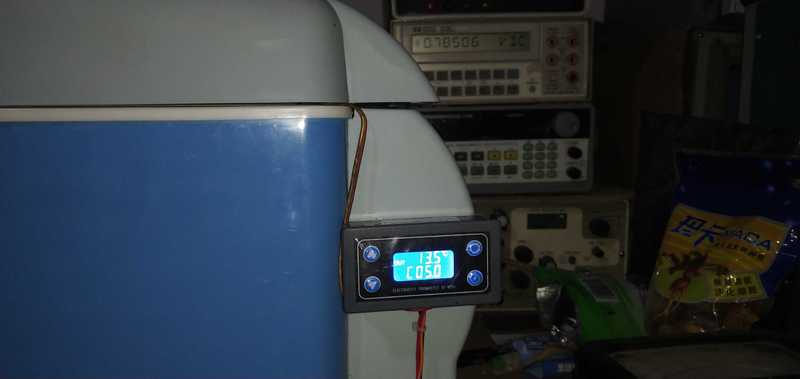

测试中

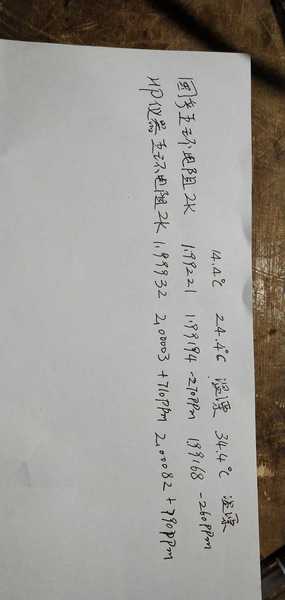

测试结果
        在这里首先感谢坛主在我制作恒温箱时给我的无私的技术指导
         第一次使用恒温箱对电阻温飘进行测试，第一份样本是国产的五环金属膜1%电阻，第二份样本是HP仪器拆机板的黑色五环电阻，测试结果国产五环电阻温飘26ppm；27ppm，HP电阻71ppm；79ppm。
       测试结果国产的温飘小且线性变化，HP的电阻温飘大而且变化不线性。不要盲目崇拜洋玩意。
        所以实验很重要，实验工具也很重要。

国产电阻质量已经提升了，质量很好。下一步用恒温箱研究哪些电阻可以温飘互补。这也是一个很有实用意义的实验

这样的实验很有用，我有好多国产和日本电路板，在维修用电阻时首选用日本电路板上电阻。以后得注意用了。

国产电阻具体是哪个厂子生产的也有区别吧，感觉品质是参差不齐啊。。。。。。

做的不错，很实用。显示的温度是设置温度还是箱内实测温度？
感觉电阻不能这样评价，温飘和精度不能划等号，有些是注重温飘，有些同时注重精度。例如热敏电阻注重的是标称值精度和线性。

样本的取样数量是多少呢，具有普遍的代表意义吗

wgsd 发表于 2019-12-8 07:57
做的不错，很实用。显示的温度是设置温度还是箱内实测温度？
感觉电阻不能这样评价，温飘和精度不能划等号 ...

那个恒温箱控制器上面显示的是箱内实际温度（我已经给其它商品温度计作了比较是准确的），下面显示的是设置温度
      电阻精度和温飘是没有必然关系的，这一点你说的是很很正确的

巍巍兴安 发表于 2019-12-8 07:58
样本的取样数量是多少呢，具有普遍的代表意义吗

是的，一只电阻是不能代表所以电阻的，有时间的时候再多做点实验就更能说明问题了

fslichong 发表于 2019-12-8 08:10
那个恒温箱控制器上面显示的是箱内实际温度（我已经给其它商品温度计作了比较是准确的），下面显示的是设 ...

温度探头线要用耳机线制作，这种线软，探头要用散热，散冷快的，并且要把探头贴到被测物上，比如：贴到电阻上。 温度计装到一个盒子上，控制220V

43545 发表于 2019-12-8 08:24
温度探头线要用耳机线制作，这种线软，探头要用散热，散冷快的，并且要把探头贴到被测物上，比如：贴到电 ...

谢谢指点，按你说的逐步改进，测试的时候探头是绑在被测零件上的，温度探头已经按你说的改造了，

fslichong 发表于 2019-12-8 08:10
那个恒温箱控制器上面显示的是箱内实际温度（我已经给其它商品温度计作了比较是准确的），下面显示的是设 ...

没看明白，就看到显示一个温度。不能用温控器的温度，要单独温度计测量。
坛主说的对，内部的温度梯度和测温探头线的导热影响也很大，当然对你测试电阻的温飘影响不大，还是很实用。
温飘系数要除以电阻值，也就是说你的ppm还要减半。

wgsd 发表于 2019-12-8 08:38
没看明白，就看到显示一个温度。不能用温控器的温度，要单独温度计测量。
坛主说的对，内部的温度梯度和 ...

你说这些也有道理，能够单独温度计当然更好，我这个我用商品温度计探头绑在恒温箱温度计探头上然后一起放在恒温箱里，做了一天的记录，两个温度的显示是一样的，（在有的温度段有0.1-0.3度的区别）。

fslichong 发表于 2019-12-8 08:48
你说这些也有道理，能够单独温度计当然更好，我这个我用商品温度计探头绑在恒温箱温度计探头上然后一起放 ...

奥，明白了，你的恒温箱温控挺准的，测温探头靠近电阻就行，要保持一定长的时间，即电阻值不再变化。超过十度以上的温差，还是能代表该电阻的温飘的。
