可调基准电源

发表于：2019-12-23 09:08:17 3530
电子产品
行为类别: 实测（简单)
产品类别: 电源_电源适配器
电子品牌: DIY自制
电子产品关键字: 可调基准电源

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

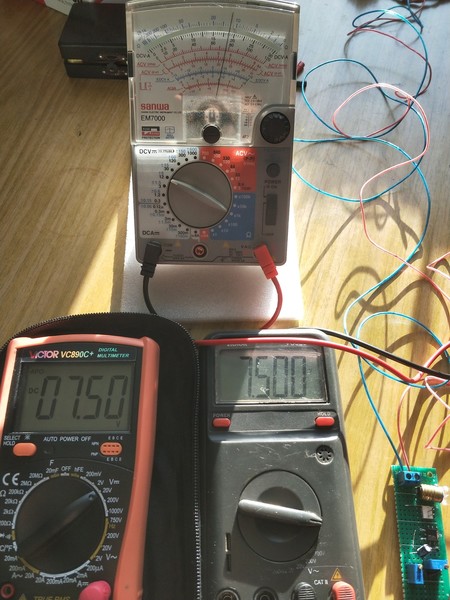

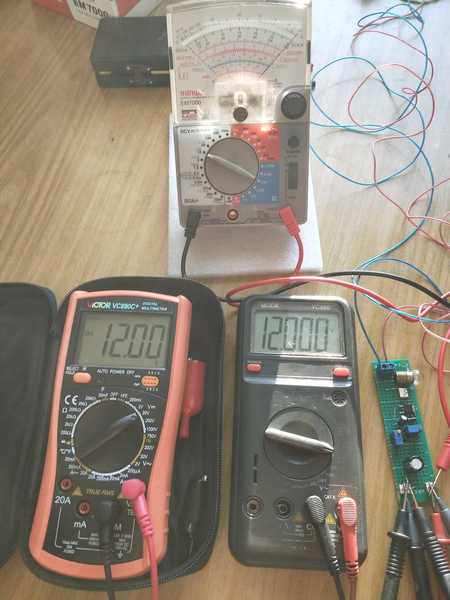

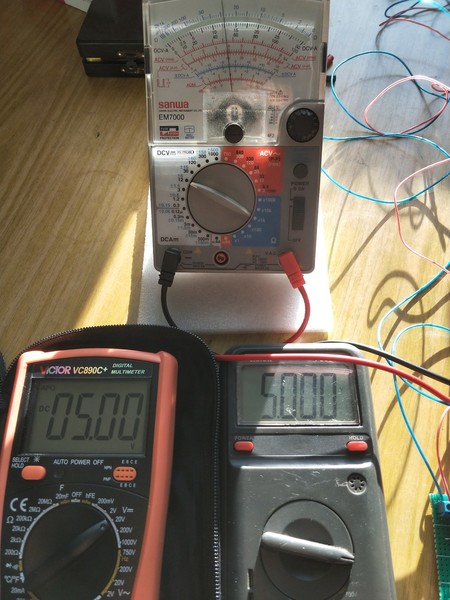

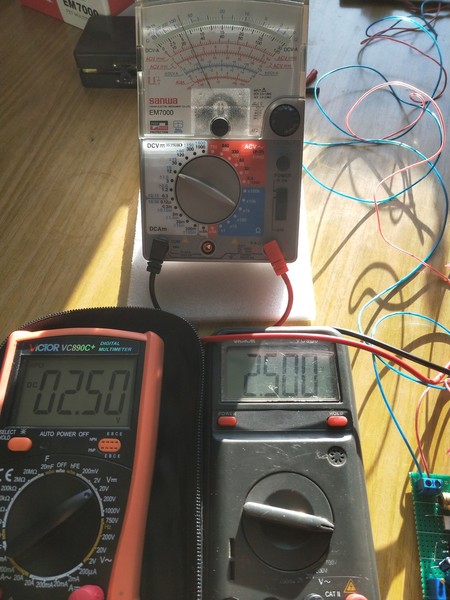

本人今天测试自己做的可调源，效果不错，测试数据，三表和一，都是完美的，实验证明，精度已经超过AD584基准芯片！
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

super-ut61e 数字斗士 2019-12-23 11:32:13
楼主能打板量产吗？  我想测试一下，感觉不错啊，我的两个584都可以扔了！  你这源用的什么温漂控制技术，是那个小灯泡吗？
2019-12-23 11:32:13 回复
HD123 楼主     数字精灵 2019-12-23 12:30:45
本帖最后由 HD123 于 2019-12-23 12:32 编辑
super-ut61e 发表于 2019-12-23 11:32
楼主能打板量产吗？  我想测试一下，感觉不错啊，我的两个584都可以扔了！  你这源用的什么温漂控制技术， ...

这只是说明可调的精度范围，超过584,我用灯泡的原因是控制恒流源，说到温漂这东西任何原件都有温漂，只是大小问题，哪怕是万用表都有温漂，你保证不了，调节精度还是在那个精密电位器上，输入电源一定要稳定！四半的表，尾数都是毫伏电压！要想调节好毫伏电压精度，你就要选择好点精密可调电位器，千万不能用普通的电位器，当然精密电位器也有温漂，不过很小，我实验结果，在调好电压的情况下连续通电，用4位半表监控输出电压1小时，没见输出电压有飘逸问题！你想自己做也可以，其实用TL431芯片来做可调，效果很好！网上有很多的电路图！首先你得保证你的万用表准不准！
2019-12-23 12:30:45 回复
fslichong 数字王者 2019-12-24 14:03:36
把你的电原理图公布一下
2019-12-24 14:03:36 回复
HD123 楼主     数字精灵 2019-12-24 15:45:44
fslichong 发表于 2019-12-24 14:03
把你的电原理图公布一下

原理图不公布！抱歉
2019-12-24 15:45:44 回复
super-ut61e 数字斗士 2019-12-24 17:10:05
fslichong 发表于 2019-12-24 14:03
把你的电原理图公布一下

不能公布，要不然431能卖到584同价了
2019-12-24 17:10:05 回复
kyhwhb 数字大神 2019-12-24 19:58:32
基准玩得出神入化，可以申请专利了！
2019-12-24 19:58:32 回复
HD123 楼主     数字精灵 2019-12-24 20:08:40
super-ut61e 发表于 2019-12-24 17:10
不能公布，要不然431能卖到584同价了

431，你只要把外围元件设计合理，就可以达到要求！可调和固定是两个概念！584是固定的
2019-12-24 20:08:40 回复
robter 数字梦想家 2019-12-26 07:02:49
431如此厉害？楼主厉害
2019-12-26 07:02:49 回复
勇闯沙滩 数字大神 2019-12-26 07:53:29
robter 发表于 2019-12-26 07:02
431如此厉害？楼主厉害

本论坛的【DT830-VAR-1819电压电流源】就是用431设计的，看看以前的帖子。
2019-12-26 07:53:29 回复
super-ut61e 数字斗士 2019-12-26 08:35:42
吓得我赶紧屯了一批431，被大佬看到了，来个大扫货，431又得涨钱！就像老头子一样。
2019-12-26 08:35:42 回复
wgsd 数字大神 2019-12-26 09:49:30
super-ut61e 发表于 2019-12-26 08:35
吓得我赶紧屯了一批431，被大佬看到了，来个大扫货，431又得涨钱！就像老头子一样。
...

哈哈，等着你清仓卖破烂时买进
2019-12-26 09:49:30 回复
wgh1027 数字大神 2019-12-26 11:06:39
584也是可调的，难道楼主不知道？
2019-12-26 11:06:39 回复
HD123 楼主     数字精灵 2019-12-26 11:55:16
wgh1027 发表于 2019-12-26 11:06
584也是可调的，难道楼主不知道？

那叫可编程，不叫可调
2019-12-26 11:55:16 回复
wgh1027 数字大神 2019-12-26 13:10:05
不可调怎么编程
2019-12-26 13:10:05 回复
lxd7343 数字梦想家 2019-12-26 15:18:05
干嘛 不叫石墨烯纳米量子可调高精度基准电源？

这样热点全有了
2019-12-26 15:18:05 回复
HD123 楼主     数字精灵 2019-12-26 15:24:51
wgh1027 发表于 2019-12-26 13:10
不可调怎么编程

那个584是靠输出脚短路得到的电压，简称为编程，可调的原理是不同的！
2019-12-26 15:24:51 回复
HD123 楼主     数字精灵 2019-12-26 15:43:23
lxd7343 发表于 2019-12-26 15:18
干嘛 不叫石墨烯纳米量子可调高精度基准电源？

这样热点全有了

你这名字取得有创意！但是以这个名字来做的基准要求必须在6-8位数以上精度，我这个简单东西还达不到那个要求！
2019-12-26 15:43:23 回复
喜欢就好 数字精灵 2020-10-20 21:13:32
学习了，谢谢分享！
2020-10-20 21:13:32 回复
