撸了个消毒柜用的臭氧发生器拆开看看

发表于：2020-1-9 11:51:38 4608
电子产品
行为类别: 实测（简单)
产品类别: 家电相关
电子品牌: 其它
电子产品关键字: 臭氧发生器

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
撸了个消毒柜用的臭氧发生器，拆开来看看，很简单的样子。

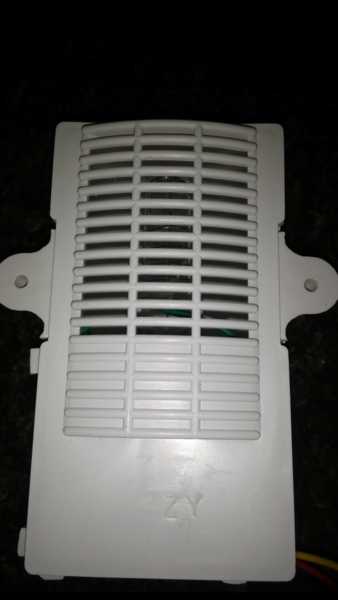

外观

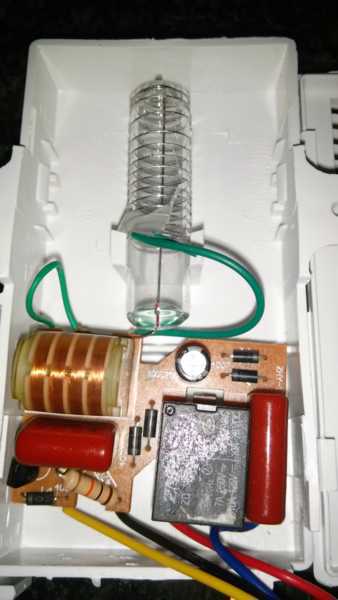

拆开

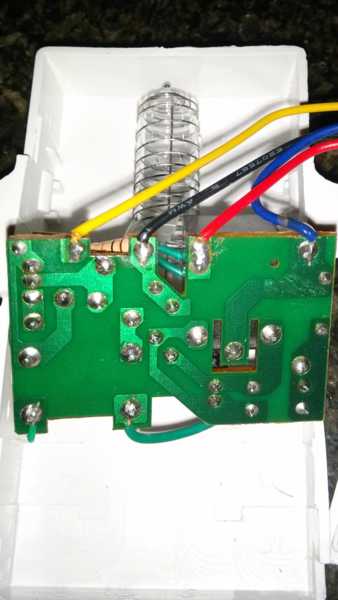

电路板


就是这么简单。
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（9）

wgh1027 楼主     数字大神 2020-1-9 11:53:07

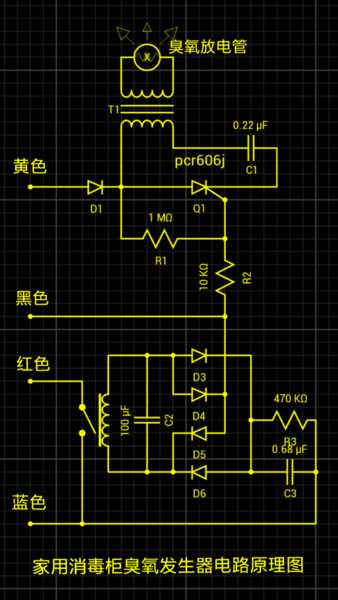

随便也把电路图画了。
2020-1-9 11:53:07 回复
勇闯沙滩 数字大神 2020-1-9 12:57:27
我有一个，不知道还哪里能用到，或DIY个什么。
2020-1-9 12:57:27 回复
fslichong 数字王者 2020-1-9 16:26:35
做成高压发生器，然后测电容耐压，测稳压二极管耐压
2020-1-9 16:26:35 回复
kyhwhb 数字大神 2020-1-9 16:30:45
还有电路图，谢谢分享！
2020-1-9 16:30:45 回复
wgh1027 楼主     数字大神 2020-1-9 17:39:03
fslichong 发表于 2020-1-9 16:26
做成高压发生器，然后测电容耐压，测稳压二极管耐压

测耐压用一个电蚊拍就成。
2020-1-9 17:39:03 回复
星星123 数字精灵 2020-1-9 20:58:01
这种臭氧发生管容易坏，我以前有3个，全部是臭氧发生管变黑用不成了
2020-1-9 20:58:01 回复
ynqjzzh 数字梦想家 2020-1-10 13:08:45
臭氧管和平常见到的一样
2020-1-10 13:08:45 回复
wgh1027 楼主     数字大神 2020-3-29 20:43:20
不知道这个能不能消毒新冠病毒。
2020-3-29 20:43:20 回复
jltzmy 数字精灵 2020-3-29 22:54:22
以前用高压包做过，不喜欢那个味道
2020-3-29 22:54:22 回复
