拆掉众仪ZT102A万用表的定时炸弹

fslichong 数字王者 2020-1-15 21:27:49
这个设计是为了保护仪表，这个很好理解，有很多指针万用表在指定的不用的档也就是类似于数字标表的关机档把表笔之间短路，把表头也短路，这是一个道理
2020-1-15 21:27:49 回复
wgh1027 楼主     数字大神 2020-1-16 00:43:55
QQ19941024 发表于 2020-1-15 14:03
我是后面买的，厂家好像已经解决了你这个问题，频率那里的刀位放下面了，少了一个微片 ...

新版的贴个图看看用什么差别
2020-1-16 00:43:55 回复
wgh1027 楼主     数字大神 2020-1-16 00:47:46
糊涂周 发表于 2020-1-15 19:54
拆弹专家，造福坛友。学习了

玩玩而已，共同学习
2020-1-16 00:47:46 回复
5free 数字大师 2020-1-16 09:47:48
提到的频率一直通着什么意思？
2020-1-16 09:47:48 回复
QQ19941024 数字小子 2020-1-16 09:52:32
wgh1027 发表于 2020-1-16 00:43
新版的贴个图看看用什么差别

好的  有时间发
2020-1-16 09:52:32 回复
闻雨听风 数字王者 2020-1-16 11:43:35
fslichong 发表于 2020-1-15 21:27
这个设计是为了保护仪表，这个很好理解，有很多指针万用表在指定的不用的档也就是类似于数字标表的关机档把 ...

过去指针万用表一般要求运输时在最小电流档用导线短路表笔插孔，是为了利用表头动圈晃动时产生电流形成阻尼保护表头。后期生产的表有off档的也大多是短路表头，这个可以理解。可是不理解数字表短路有什么保护呢。
2020-1-16 11:43:35 回复
狮子王 数字梦想家 2020-1-16 12:49:07
本帖最后由 狮子王 于 2020-1-16 12:51 编辑
闻雨听风 发表于 2020-1-16 11:43
过去指针万用表一般要求运输时在最小电流档用导线短路表笔插孔，是为了利用表头动圈晃动时产生电流形成阻 ...

既然后续产品已经改了，说明是设计BUG，102A推出确实仓促了，希望以后的新品首先发少量工程机，让各位高手充分挑刺完善后再定型上市。期待ZT-300AB能够华丽出场！
2020-1-16 12:49:07 回复
lxd7343 数字梦想家 2020-1-16 15:42:14

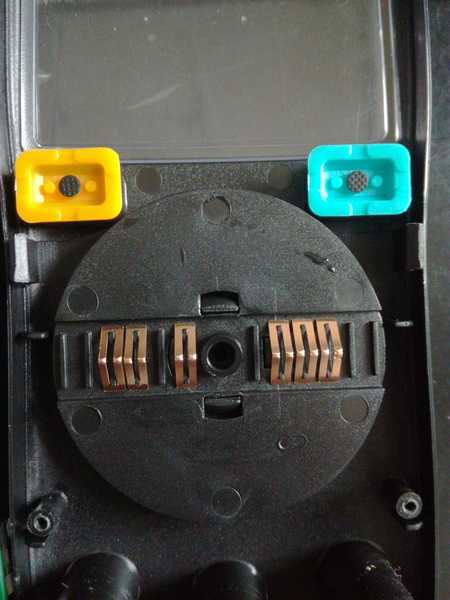

我炸掉的那个返回来了，是换了一个，上图大家看看异同。转盘V片

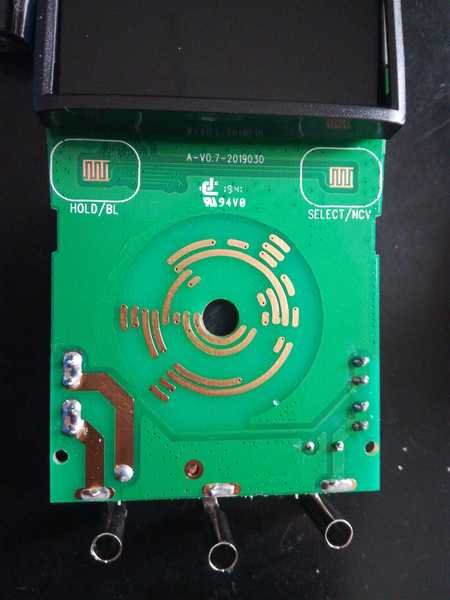

刀盘

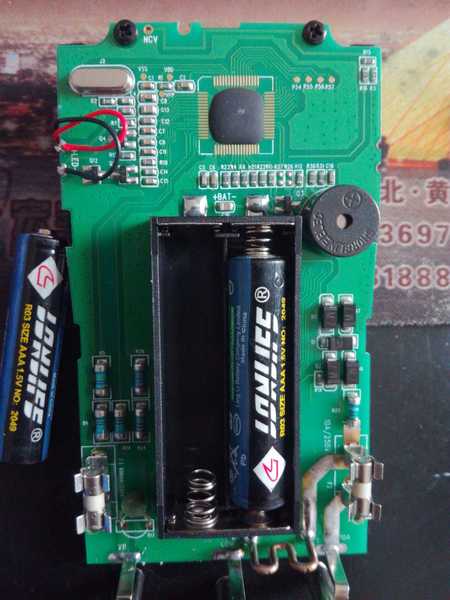

背面，少了两个电阻的

2020-1-16 15:42:14 回复
kyhwhb 数字大神 2020-1-16 15:54:27
lxd7343 发表于 2020-1-16 15:42
我炸掉的那个返回来了，是换了一个，上图大家看看异同。转盘V片

关机表笔之间还是短路状态吗？
2020-1-16 15:54:27 回复
lxd7343 数字梦想家 2020-1-16 15:58:20
还是短路状态，不是坛友说的刀盘也改的那版本，看图

2020-1-16 15:58:20 回复
lxd7343 数字梦想家 2020-1-16 16:04:09

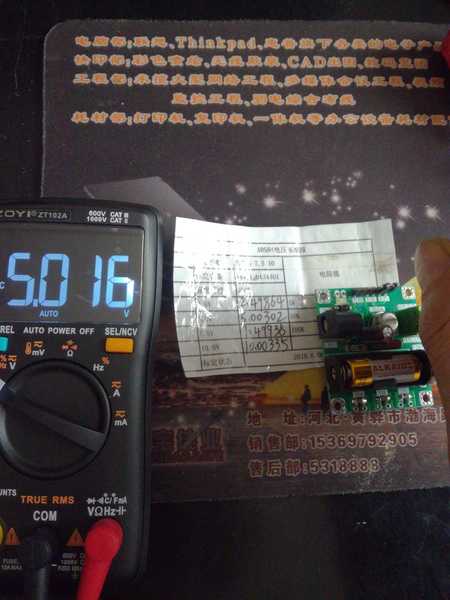

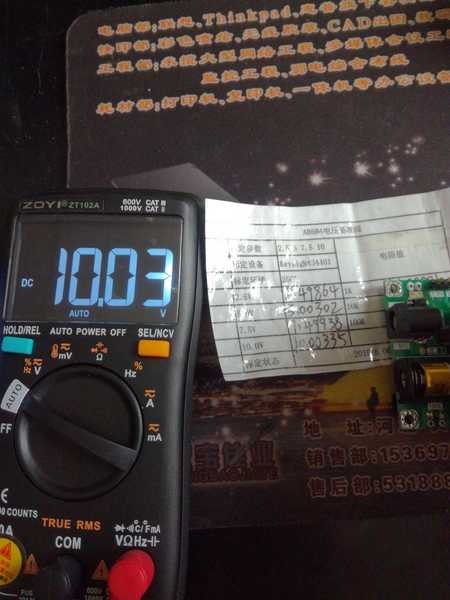

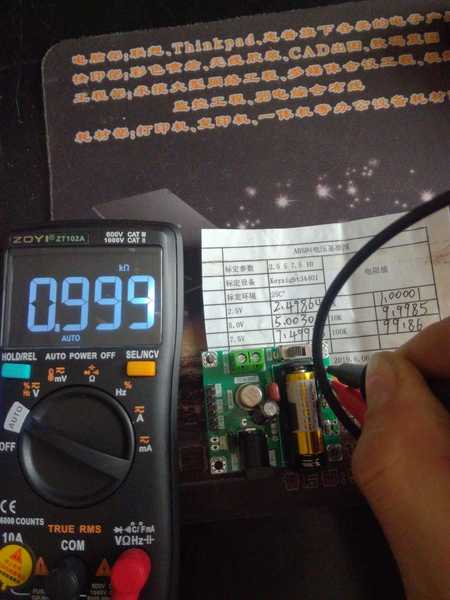

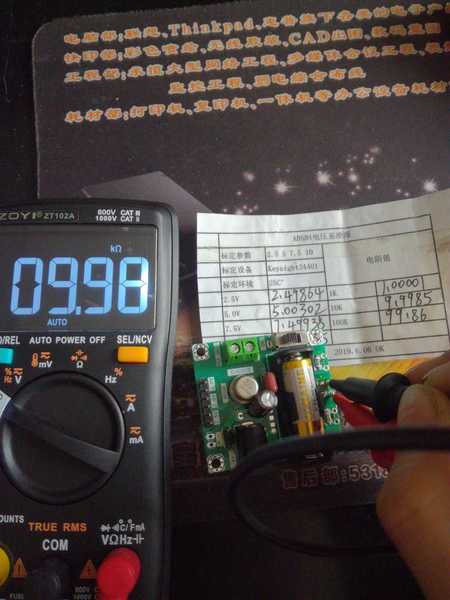

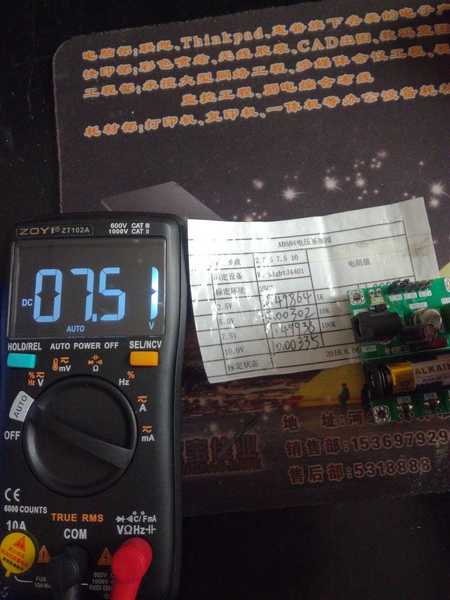

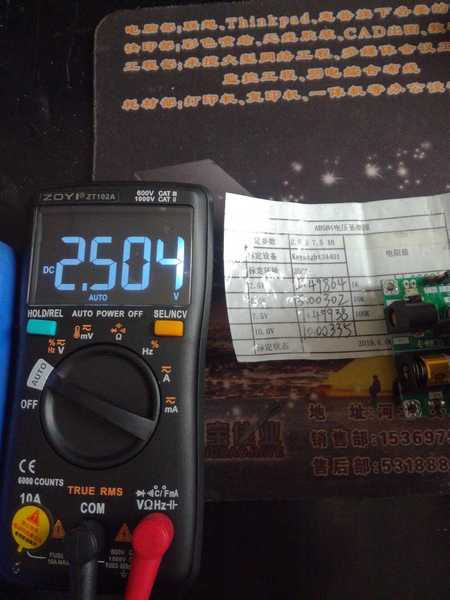

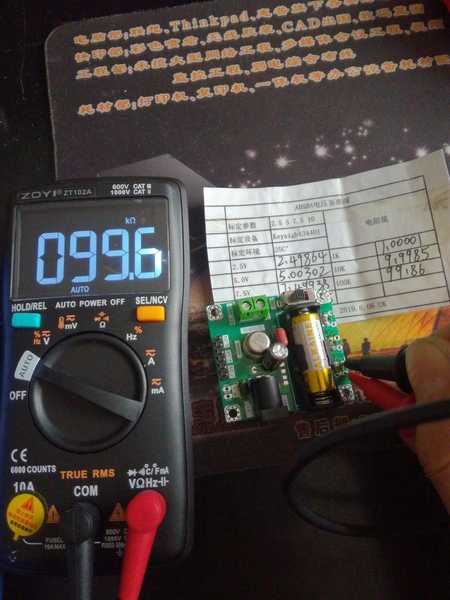

顺便用基准测试下，看看是不是像坛友说的精度下降了 2020-01-16_16.00.13.jpg

2020-01-16_15.59.46.jpg 2020-01-16_16.00.36.jpg 2020-01-16_16.01.07.jpg 2020-01-16_16.01.46.jpg 2020-01-16_16.02.07.jpg 2020-01-16_16.02.29.jpg

2020-1-16 16:04:09 回复
lxd7343 数字梦想家 2020-1-16 16:14:39

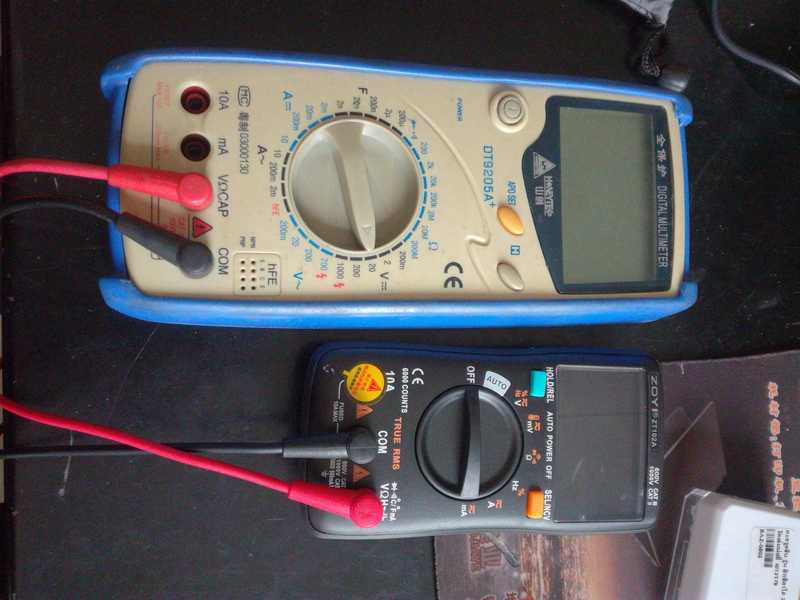

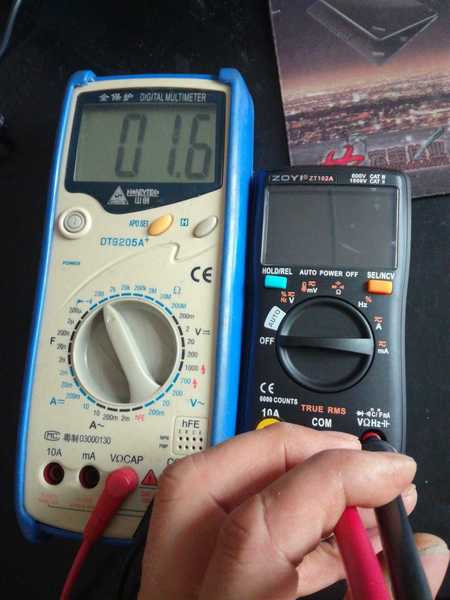

单看测试数据，不如我自己调过的dt9205a+好看。不过胜在小巧，便携，自动挡，七号电池……

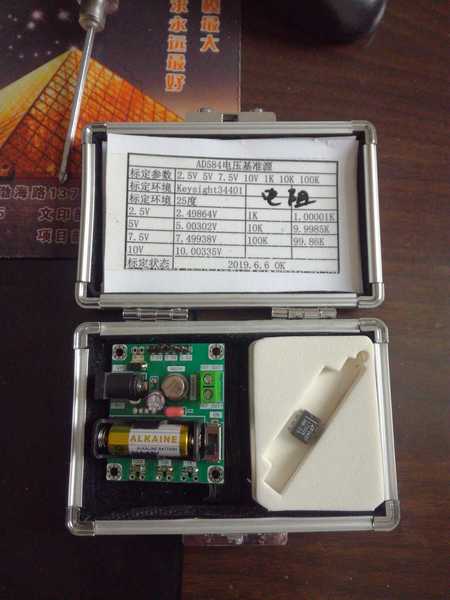

基准的小窝。里面还有一块没标定过的基准源:lt1019，曾经用它粗调过我的第一块数字表 dt830




2020-1-16 16:14:39 回复
lxd7343 数字梦想家 2020-1-16 16:18:28
另外去掉V片，频率档那里不用连接铜丝，频率和占空比都测试正常的。我烧表后去掉烧坏的铜片，然后专门测试过220市电的频率和占空比，正常。
2020-1-16 16:18:28 回复
QQ19941024 数字小子 2020-1-16 16:54:58
lxd7343 发表于 2020-1-16 15:42
我炸掉的那个返回来了，是换了一个，上图大家看看异同。转盘V片

我买到的是1.1版本的
2020-1-16 16:54:58 回复
kyhwhb 数字大神 2020-1-16 17:19:02
lxd7343 发表于 2020-1-16 15:58
还是短路状态，不是坛友说的刀盘也改的那版本，看图

按理应该发回最新版本的
2020-1-16 17:19:02 回复
wgh1027 楼主     数字大神 2020-1-16 17:37:33
lxd7343 发表于 2020-1-16 16:04
顺便用基准测试下，看看是不是像坛友说的精度下降了

auto档测量一下电压，然后测量一个1M以上的电阻，看看表有没有反应。注意测之前不要先短接表笔或测小电阻哦。
2020-1-16 17:37:33 回复
wgh1027 楼主     数字大神 2020-1-16 17:41:41
巍巍兴安 发表于 2020-1-16 17:19
按理应该发回最新版本的

你想多了，旧版本可能就用来做售后了。
2020-1-16 17:41:41 回复
wgh1027 楼主     数字大神 2020-1-17 00:09:24
lxd7343 发表于 2020-1-16 16:18
另外去掉V片，频率档那里不用连接铜丝，频率和占空比都测试正常的。我烧表后去掉烧坏的铜片，然后专门测试 ...

要测低电压的频率，那根铜丝还是必须的，要不你自测一下那个8M的晶振试试。
2020-1-17 00:09:24 回复
光速飞行 数字大神 2020-1-17 00:12:23
lxd7343 发表于 2020-1-16 16:04
顺便用基准测试下，看看是不是像坛友说的精度下降了

不错，很好
2020-1-17 00:12:23 回复
wgh1027 楼主     数字大神 2020-1-17 00:19:11
fslichong 发表于 2020-1-15 21:27
这个设计是为了保护仪表，这个很好理解，有很多指针万用表在指定的不用的档也就是类似于数字标表的关机档把 ...

有开关的指针表，关机档短接的应该是表头而不是表笔。
2020-1-17 00:19:11 回复
