DT830-VAR-1819 V1.1电压电流基准源使用说明书

简介:
   DT830-VAR-1819 V1.1 电压电流基准源全称是DT830-VAR-1819多档固定电压电流基准源是由仪表爱好者网站自主研发的一款针对19999字及其以下精度万用表设计的电压、电流、电阻基准源，能同时输出基准电压与基准电流。其中电压分：低、中、高三种直流电压，电流分：2.5V 基准模式 与 1V 基准模式。

核心: 采用AZ431（20PPM/度）与低温漂色环电阻（25PPM/度）构成。

电压输出值：
低电压：1mV、2.5mV、5mV、10mV、25mV、50mV、100mV、250mV、500mV、1V
中电压：2.5V、5V、7.5V、10V、15V、20V
高电压：25V、50V、75V、100V

电流输出值：
2.5V基准模式       1V基准模式
5μA                     2μA
50uA                   20μA
500uA                 200μA
10μA                   4μA
100μA                 40μA
25μA                   10μA
250μA                100μA
1mA                   400μA
10mA                 4mA
100mA               40mA
2.5mA                1mA
25mA                 10mA
250mA               100mA
5mA                   2mA
50mA                 20mA
500mA               200mA
1A                      400mA

电阻输出值：
500K   0.1%电阻
250K   0.1%电阻
100K   0.1%电阻
50K    0.1%电阻
25K    0.1%电阻
10K    0.1%电阻
5K      0.1%电阻
2.5K   0.1%电阻
1K      0.1%电阻
500R   0.1%电阻
250R   0.1%电阻
100R   0.1%电阻
50R    0.1%电阻
25R    0.1%电阻

10R   1%电阻（或0.5%)
5R     1%电阻（或0.5%)
2.5R  1%电阻（或0.5%)

电源：交直流供电，交流供电为主。直流供电时可以用同等交流整流后的直流电压供电。

使用说明：

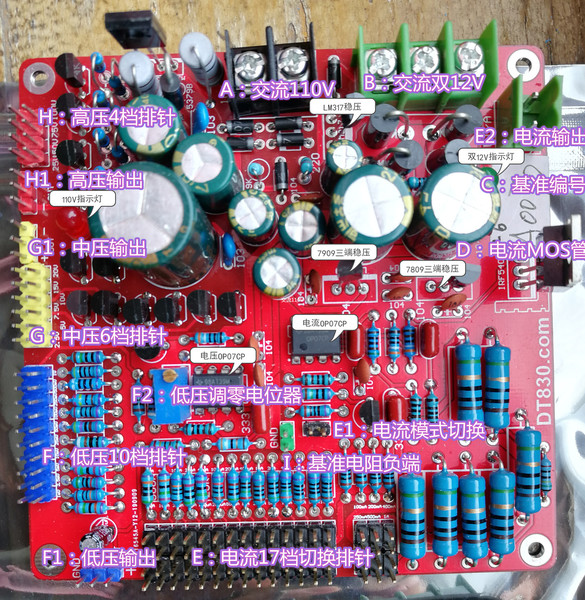

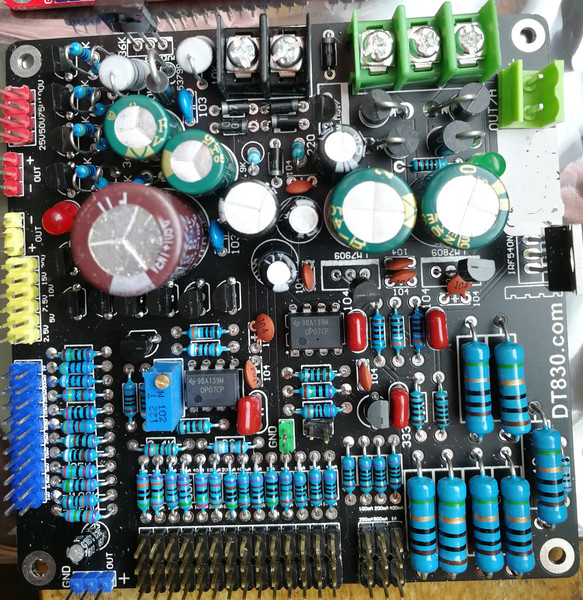

DT830-VAR-1819 V1.1 示意图

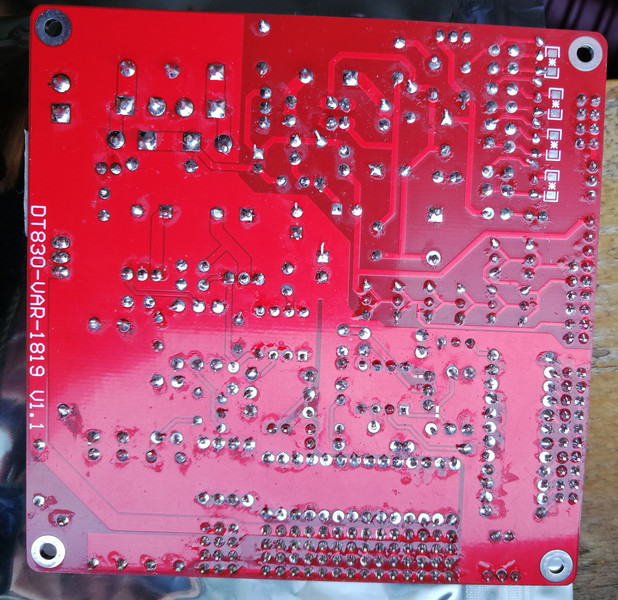

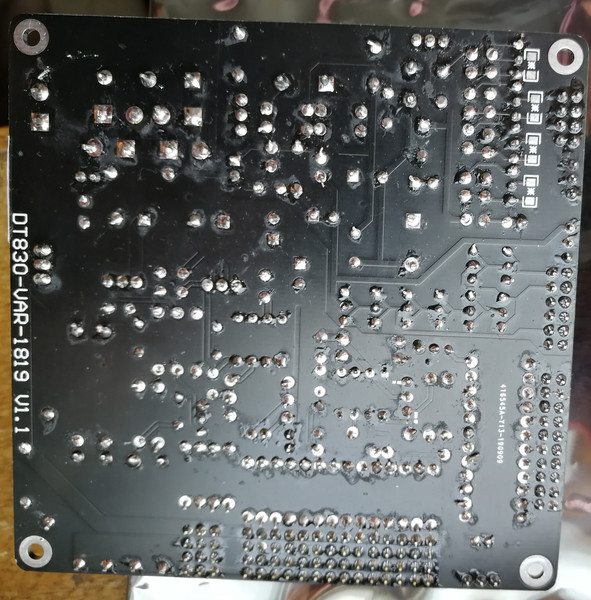

反面图


使用前先准备
1.  30W 双12V交流变压器一个
2. 5W 110V交流变压器一个
3. 铝散热片一个（基本要求6cm*8cm 厚3mm左右)
4. 短路跳线2针与4针
5. 下载对应的标定数据文档，下载地址：www.dt830.com/var/板子编号.rar    如：www.dt830.com/var/A0052.rar

变压器方案1：30W 双12V交流变压器、5W 110V交流变压器
变压器方案2：30W 双12V交流变压器、5W 双12V交流变压器

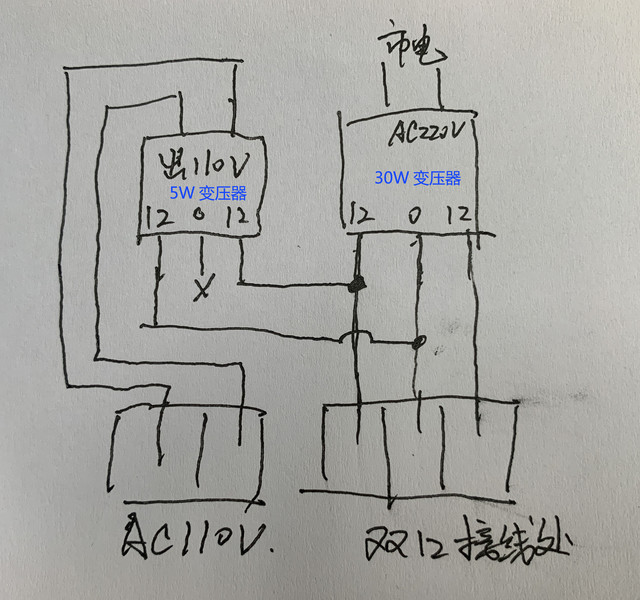

其中变压器方案2 是用一个5W双12V变压器进行升压处理，连接方式如下：



短路跳线

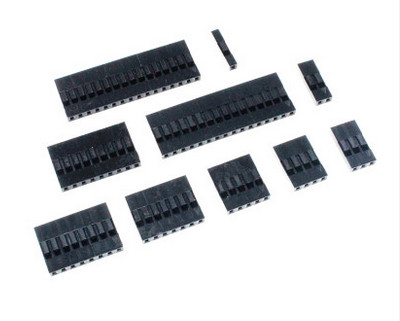

买4P与2P的杜邦胶壳，其中2P的也可以买带帽的跳线帽。
4P短路接线图

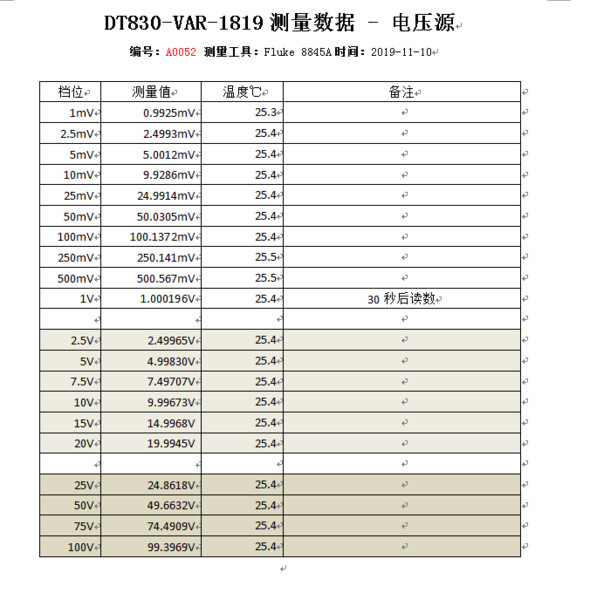

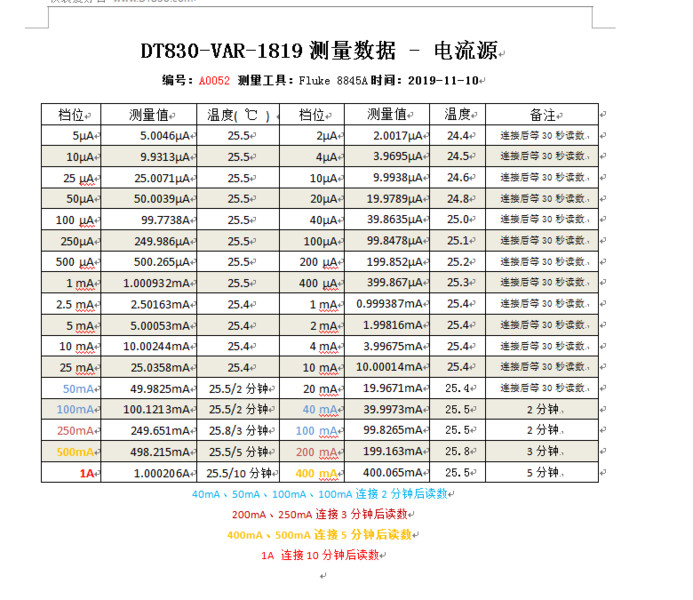

标定数据文档，类似下图



以下介绍中，有关顺序左右，上下的说法，都是按示例图的顺序进行说明。
注意：高、中、低电压基准、电流基准 不能共地，它们都是独立的。

1. 先将 D 处的电流源MOS装上铝散热片。（注意别带静电，容易损坏MOS管）
2. 将A 交流110V 与 B 交流双12V 两处的交流电源接好。
3.电流基准的使用
   电流输出：将万用表接到E2电流输出端子（上正，下负),选择好适合的量程即可。
   切换电流模式：通过 E1 电流模式切换 进行切换，插上短路跳线帽为1V基准模式，拔掉跳线帽为2.5V基准模式。   具体的数值请参看标定数据文 档。电流档位顺序（左向右)：
      2.5V基准模式电流列表：
       5μA、50uA、500uA、10μA、100μA、25μA、250μA、1mA、10mA、100mA、2.5mA、25mA、250mA、5mA、50mA、500mA、1A
      1V基准模式电流列表：
       2μA、20μA、200μA、4μA、40μA、10μA、100μA、400μA、4mA、40mA、1mA、10mA、100mA、2mA、20mA、200mA、400mA
    切换电流基准档：通过E电流17档切换排针 进行切换，电流档位使用4线短路跳线帽，插的顺序为上至下的方式连接4针。
  高级运用：同一基准模式下，多个电流档位可以组合使用，组合后，电流会加大，所以注意变压器功率是否足够，否则电流输出会不稳定。大电流建议不组合，热量大，有损坏MOS管的风险。组合例子：5μA+100μA 将会输出105μA 具体的数值请参看标定数据文档。

4.高压基准的使用 （测量时注意安全)
   高压基准电压为：100V、75V、50V 、25V  四个档位(从上至下数)。具体的数值请参看标定数据文档。
   档位切换：在H：高压4档排针 处，需要哪个档，插上相关跳线帽即可，跳线帽插的方向为左右两排针。
   电压输出：将万用表连接到H1 高压输出 排针处，顺序：上 正 下 负，中间的针为空。

5.中压基准的使用
    中压基准电压为：20V、15V、10V 、7.5V 、5V、2.5V 六个档位(从上至下数)。具体的数值请参看标定数据文档。
    档位切换：在G：中压6档排针 处，需要哪个档，插上相关跳线帽即可，跳线帽插的方向为左右两排针。
    电压输出：将万用表连接到G1 中压输出 排针处，顺序：上 负 下 正，中间的针为空。

6.低压基准的使用
    低压基准电压为：1V、500mV、250mV、100mV、50mV、25mV、10mV、5mV、2.5mV、1mV  十个档位(从上至下数)。具体的数值请参看标定数据文档。
    档位切换：在F：低压10档排针 处，需要哪个档，插上相关跳线帽即可，跳线帽插的方向为左右两排针。
    电压输出：将万用表连接到F1 低压输出 排针处，顺序：左 负 右 正，中间的针为空。标定的数据文档都是调零后的数据，所以请看高级运用的中调零使用，如果没有调过电位器，也可直接使用。
   高级运用：
   组合使用：多个电压档位可以组合使用，组合后，输出电压会加大。
   调零使用：F：低压10档排针上的跳线帽，拔掉一个不留，接上万用表，选择最小量程，调节F2：低压调零电位器 使万用表的显示为全0 ，如果是高位表显示不了全0的，调成正的最小数值即可。然后插上档位跳线帽，参考标定的数据文档  上的数值即可。
   对比使用：对比使用校准万用表时，可以不参考 标定的数据文档 ，只需再接一块认为准的万用表即可，对比校准。同时还可以利用F2：低压调零电位器 将输出值调到小数点后全0或全9的值。

7.电阻基准的使用
电阻基准只是一个利用，利用了电流17档的电阻，电阻值从左向右数，依次为：
500K、250K、100K、50K、25K、10K、5K、2.5K、1K、500R、250R、100R、50R、25R、10R、5R、2.5R
万用表黑表笔接 I:基准电阻负端 红表笔接 E电流17档切换排针 第二排针（从上向下数) 一档一档测量，板子不需要通电。具体数值参考 标定的数据文档


DT830-VAR-1819 V1.1与前一版相比，电流档使用4针为档位切换，受接触电阻的影响几乎为0。

春节假期的成果，辛苦了

开发者你好，非常中意你这个基准，有几点不是太明白，请给与解答，
1，交流110v和交流双12v输入端，110v，双12v两处最低最高能输入多少v交流电板子才能正常工作？
2，双12v交流电处能输入直流电吗？极限输入直流电压各是多少v？

ksj197706 发表于 2020-3-4 15:03
开发者你好，非常中意你这个基准，有几点不是太明白，请给与解答，
1，交流110v和交流双12v输入端，110v， ...

110V，最低要求是，整流后可以产生大于 直流110V的电压就行。电路是稳压成110V直流，因为有稳压，所以最高交流电压，不要整流后的直流不要超过电容250V的耐压值。

双12V的电压，就是交流24V 只需要整流后，能有直流25V左右就行。

所有的端子都可以接上直流电压的，双12V端，直流电压要大于双12V直流的，110V那端也得大于110V端。

啥时候 你自己做块表

你好，如果我有输出24伏的交流电压直接接入电路就行吧？

hymyfzgs 发表于 2020-3-28 16:09
你好，如果我有输出24伏的交流电压直接接入电路就行吧？

不行的，我发的货中已经有详细说明了，到时参考就可以
