拆修MF47指针万用表

发表于：2020-4-10 16:30:52 6626
万用表
主题类别: 维修
仪表品牌: 南京天宇
显示方式: 指针
型号或关键字: MF47

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
一台指针万用表测量市电示值奇高严重超标，拆开发现电路板腐蚀严重漏电，清洗后回复正常。

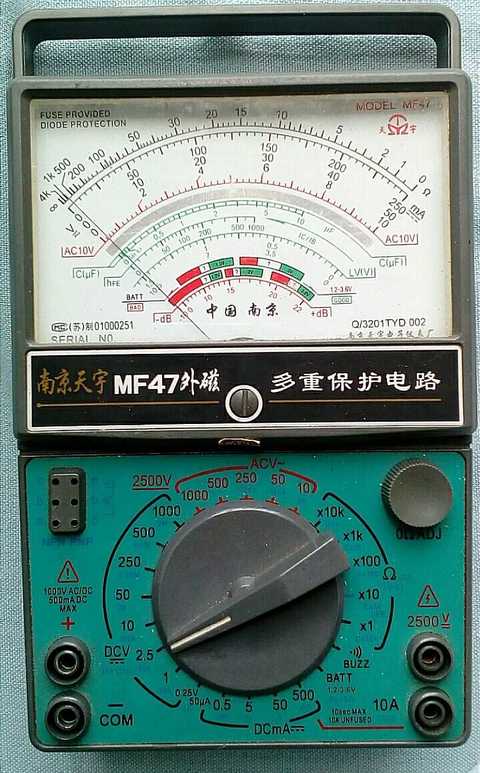

就是这个万用表

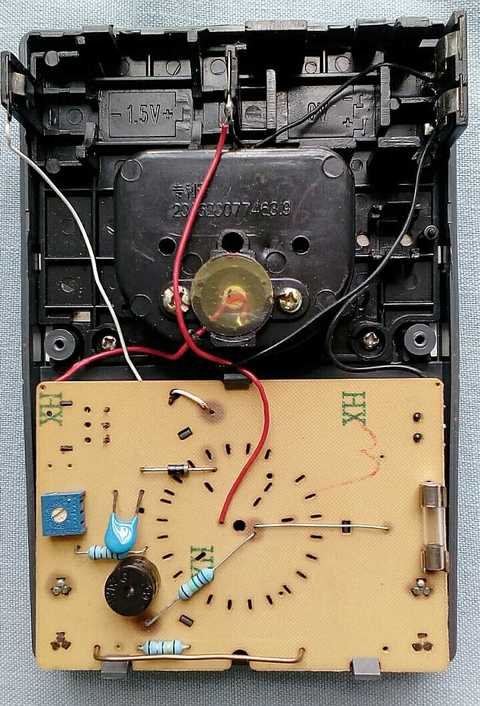

拆开看看

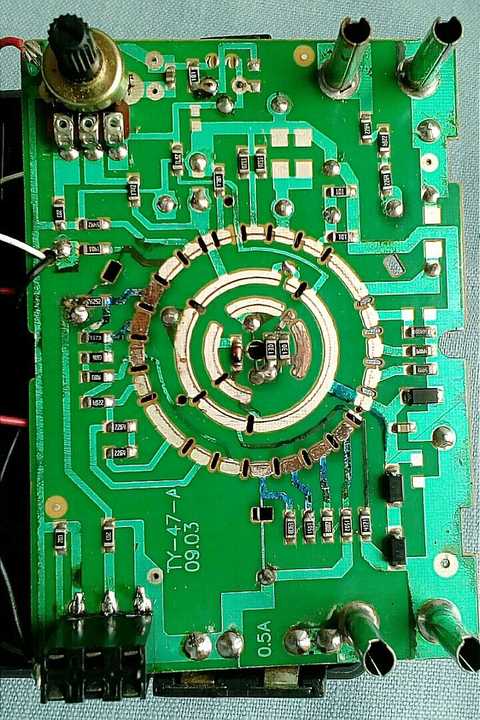

拆开电路板

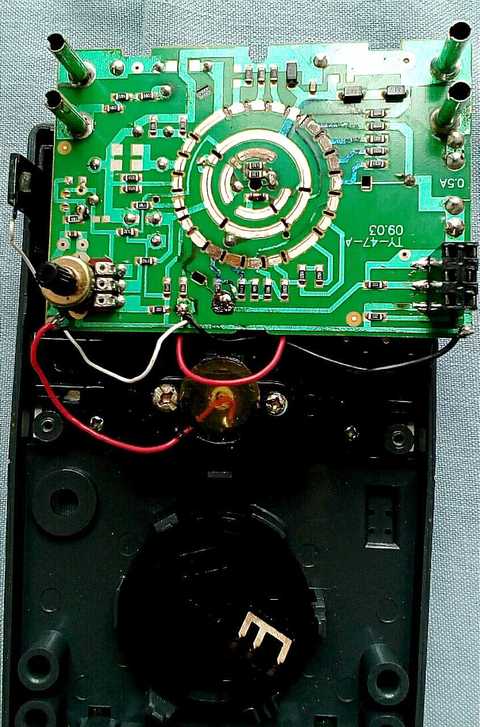

放大一点看看，可以发现被腐蚀的痕迹





收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（14）

勇闯沙滩 数字大神 2020-4-10 16:45:20
09年的47表够可以的了，PCB板光秃秃，电池离PCB板那么远还被腐蚀了。
2020-4-10 16:45:20 回复
qing25211314 数字斗士 2020-4-10 20:42:07
精度对比搭棚的怎么样？
2020-4-10 20:42:07 回复
wgh1027 楼主     数字大神 2020-4-11 00:11:57
勇闯沙滩 发表于 2020-4-10 16:45
09年的47表够可以的了，PCB板光秃秃，电池离PCB板那么远还被腐蚀了。

都是碱电惹的祸，电解液是沿着导线窜到电路板上去的。
2020-4-11 00:11:57 回复
wgh1027 楼主     数字大神 2020-4-11 00:14:15
所以万用表我一般都不敢用碱性电池了。
2020-4-11 00:14:15 回复
wgh1027 楼主     数字大神 2020-4-11 00:25:27
qing25211314 发表于 2020-4-10 20:42
精度对比搭棚的怎么样？

哈哈，±2.5%的精度一般都能达到，其实pcb板对比搭棚的产品一致性会更好。
2020-4-11 00:25:27 回复
wgh1027 楼主     数字大神 2020-4-11 00:28:58
搭棚的只是更经典或者更耐操吧。
2020-4-11 00:28:58 回复
勇闯沙滩 数字大神 2020-4-11 06:45:53
wgh1027 发表于 2020-4-11 00:11
都是碱电惹的祸，电解液是沿着导线窜到电路板上去的。

我的各种万用表都是用的锂电池，,4.5V用一块，3V加2极管，9V用两块，抗用还保险。
2020-4-11 06:45:53 回复
wgsd 数字大神 2020-4-11 07:14:08
多重保护！咋就PCB忘了保护呢。
2020-4-11 07:14:08 回复
表述 数字精灵 2020-4-11 07:44:56
指针表还是老表看着好。用着也不错。
2020-4-11 07:44:56 回复
5448 数字大师 2020-4-11 07:52:36
这表做工一般般
2020-4-11 07:52:36 回复
kyhwhb 数字大神 2020-4-11 10:32:48
还用的外磁表头
2020-4-11 10:32:48 回复
wgh1027 楼主     数字大神 2020-4-12 12:22:26
5448 发表于 2020-4-11 07:52
这表做工一般般

一般般就不错了。
2020-4-12 12:22:26 回复
wgh1027 楼主     数字大神 2020-4-12 12:24:57
巍巍兴安 发表于 2020-4-11 10:32
还用的外磁表头

外磁好还是不好呢？
2020-4-12 12:24:57 回复
kyhwhb 数字大神 2020-4-12 12:31:02
wgh1027 发表于 2020-4-12 12:24
外磁好还是不好呢？

据说外磁的好
2020-4-12 12:31:02 回复
