电源线直径对实验的影响

发表于：2020-4-17 15:58:37 3964
电子电路
技术类别: 知识_经验
关键字: 电源线

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
    有一句话叫“细节决定成败”，这句话大家都知道但是又有多少人在注意呢，     我的一个短波电台，正常工作时电路6－8安，从电源到电台的电源线用的1.5m㎡的铜线1.5m。通常情况下1m㎡铜线安全载流量为5安，所以这个选择是正确的。但是在正常使用时居然发现电源线上有零点几伏的压降，于是赶改造电源线，用直径4m㎡长0.5m的铜线。

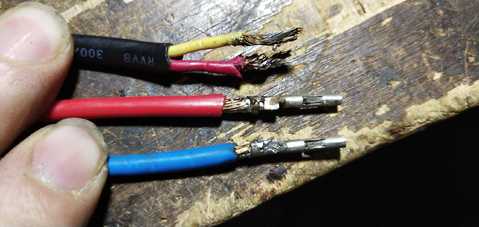

这是4平方线与1.5平方线的对比。

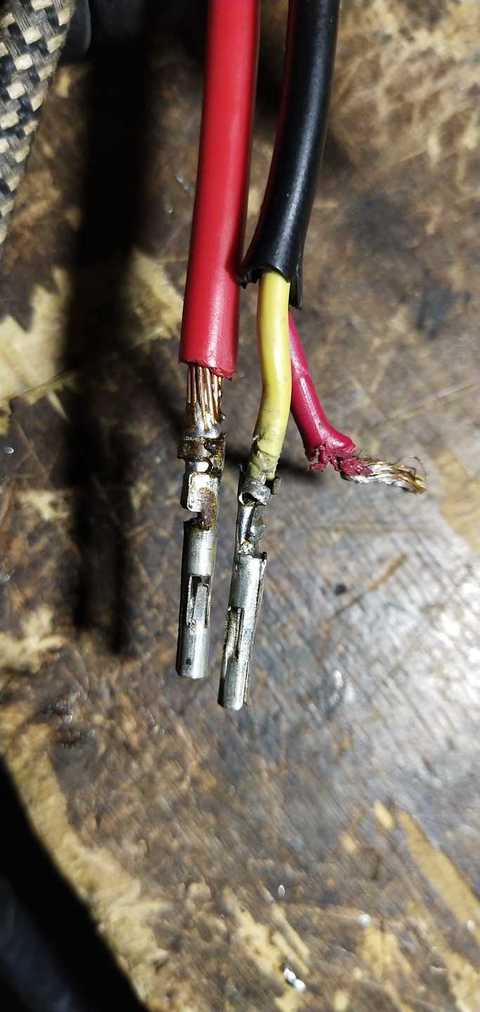

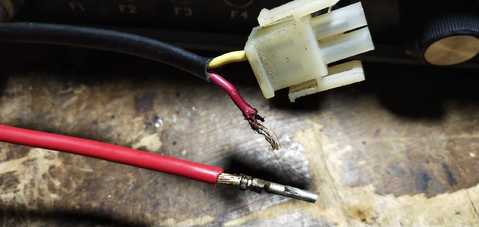

这是对比和改造过程。

仔细看看，这就电源改造之后的成果啦，发射功率明显提升，
        古话说“不以恶小而为之，不以善小而不为”，这句话在实验中一样奏效。



收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（18）

表述 数字精灵 2020-4-17 16:29:15
1..5平方的线肯定烧不坏，但肯定有点小。
2020-4-17 16:29:15 回复
勇闯沙滩 数字大神 2020-4-17 19:28:56
多少直径过多少电流。
2020-4-17 19:28:56 回复
月台故事 数字大师 2020-4-18 07:48:39
原来如此
2020-4-18 07:48:39 回复
wgsd 数字大神 2020-4-18 08:02:43
本帖最后由 wgsd 于 2020-4-18 08:07 编辑

线的插片太单薄。最好是用航模插头。
2020-4-18 08:02:43 回复
wgh1027 数字大神 2020-4-18 08:21:10
低电压大电流选导线有讲究。
2020-4-18 08:21:10 回复
月台故事 数字大师 2020-4-19 07:47:53
这样啊
2020-4-19 07:47:53 回复
solaris1 数字奇才 2020-5-20 05:32:26
你查下AWG14，我记不清具体电流了。插头建议用XT60或者XT30
2020-5-20 05:32:26 回复
欧米伽阻抗 数字梦想家 2020-7-23 12:56:46
这是很容易忽略的错误，楼主提醒的好
2020-7-23 12:56:46 回复
喜欢就好 数字精灵 2020-11-6 00:22:29
谢谢分享经验！
2020-11-6 00:22:29 回复
yejunan 数字探长 2022-10-6 14:53:26
谢谢分享经验！
2022-10-6 14:53:26 回复
atz123 数字王者 2022-10-6 20:56:26
谢谢分享！
2022-10-6 20:56:26 回复
佳维 数字精灵 2023-3-21 10:12:58
感谢分享
2023-3-21 10:12:58 回复
atz123 数字王者 2023-3-21 20:28:02
谢谢指教
2023-3-21 20:28:02 回复
wgh1027 数字大神 2023-3-30 22:19:08
谢谢分享
2023-3-30 22:19:08 回复
散淡021 数字大神 2023-3-31 20:10:56
接插件接触不良的后果

这插针很眼熟，台式电脑里很多
2023-3-31 20:10:56 回复
qjf11 数字大师 2023-3-31 21:11:43
就是台式机电源上的4D插头的。焊接时先刮一下表面，用好的有铅焊锡丝和助焊剂焊接牢靠。大电流下接触电阻要尽可能的小。
2023-3-31 21:11:43 回复
wgh1027 数字大神 2023-5-5 22:04:45
低压电路选择导线不能简单的按载流量还要考虑压降。
2023-5-5 22:04:45 回复
roromiao 数字斗士 2025-9-26 21:48:23
个人感觉是压接质量或者插头不行。
2025-9-26 21:48:23 回复
