关键时刻还是老表可靠

wgh1027 楼主     数字大神 2020-5-9 20:15:02
巍巍兴安 发表于 2020-5-9 06:50
修这种电器指针表最给力^_^

指针表与现在的自动表测量原理相似，用的都是充放电方法。
2020-5-9 20:15:02 回复
wgh1027 楼主     数字大神 2020-5-9 20:20:12
HD123 发表于 2020-5-9 08:42
我的的表测电容，效果还行，10UF的电容，两个结果相当！

测量好电容任何表都有效果。
2020-5-9 20:20:12 回复
wgh1027 楼主     数字大神 2020-5-9 20:28:38
HD123 发表于 2020-5-9 14:48

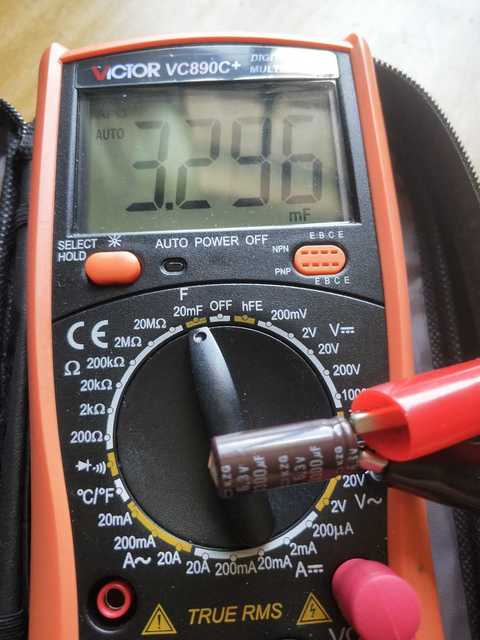

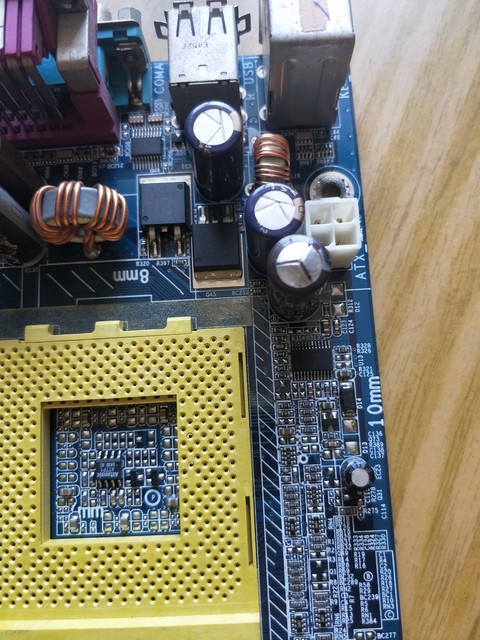

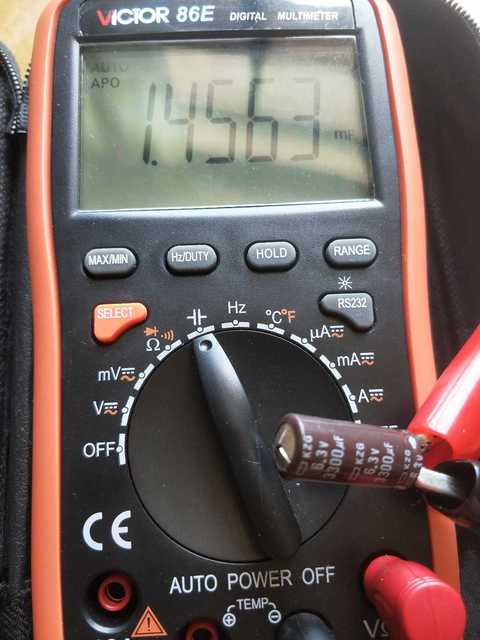

你看，我在一个电脑主板上拆下来一个鼓包的3300UF电容，VC890＋对比86E，86E测出来了！数字表真的不行，机 ...

电解电容通常都有一定的漏电流，特别是大电容，有一定漏电不能说明什么问题，实际维修只要电容能用就行并不需要性能最好的。
2020-5-9 20:28:38 回复
星星123 数字精灵 2020-5-9 20:31:27
楼主应该这样：关键时刻还是电桥可靠，什么元件用什么表测才可靠！！！
2020-5-9 20:31:27 回复
wgh1027 楼主     数字大神 2020-5-9 20:35:17
wgsd 发表于 2020-5-9 11:10
这个不是什么表的问题，是表采用的什么测试架构问题。大多数芯片表采用的是，小电容测量，充电到标准电压的 ...

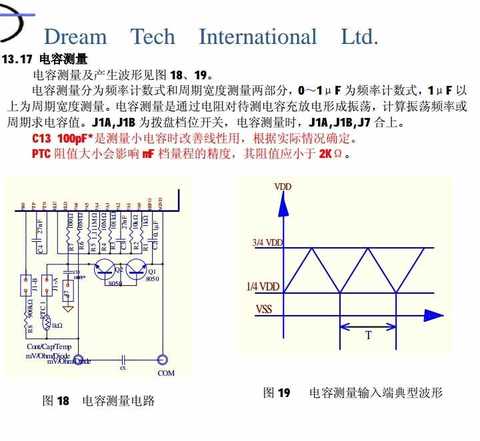

0660芯片说明书对于电容测量原理如是说

2020-5-9 20:35:17 回复
wgh1027 楼主     数字大神 2020-5-9 20:36:02
星星123 发表于 2020-5-9 20:31
楼主应该这样：关键时刻还是电桥可靠，什么元件用什么表测才可靠！！！

可惜没有电桥
2020-5-9 20:36:02 回复
HD123 数字精灵 2020-5-9 20:36:45
wgh1027 发表于 2020-5-9 20:28
电解电容通常都有一定的漏电流，特别是大电容，有一定漏电不能说明什么问题，实际维修只要电容能用就行并 ...

通常来说大容量的电容有漏电，但是它有个值，超过这个值那就不能用了，你看看我的图片那个电容都鼓包裂口了，三位表测还是好的，搞笑不？电解液都干了！
2020-5-9 20:36:45 回复
星星123 数字精灵 2020-5-9 20:44:14
wgh1027 发表于 2020-5-9 20:36
可惜没有电桥

买个电桥又不是难事
2020-5-9 20:44:14 回复
wgh1027 楼主     数字大神 2020-5-9 20:54:28
散淡021 发表于 2020-5-9 17:24
我多年不用指针表了
确实不少人说指针能搞定ESR变大的电解。我特意找出坏的电解试了试， 我没成功。


指针表也是充放电原理测量电容。

想当年也曾经修过一台电磁炉，故障是不捡锅，全部检查一遍都没有结果，几大电容拆下来用指针表测量容量都正常，最后还是请出上面那台老数字表才发现5μ的大电容没有容量。这个电容用指针表测量感觉还是杠杠的，容量足也没漏电。换掉这个电容后电磁炉就满血复活了。
2020-5-9 20:54:28 回复
散淡021 数字大神 2020-5-9 21:08:42
wgh1027 发表于 2020-5-9 20:54
指针表也是充放电原理测量电容。

想当年也曾经修过一台电磁炉，故障是不捡锅，全部检查一遍都没有结果， ...

许多人说过指针表行， 我过去也一直用它估测容量， 当年没有开关电源，也就不在意ESR。

我特意翻出指针表试过，不行（指估测ESR也就是阻抗）
HD123 他说行，看来等他有空给大家指导分享。
不少人就是为了测ESR（阻抗），特意买个手持电桥。
2020-5-9 21:08:42 回复
HD123 数字精灵 2020-5-10 07:25:35
散淡021 发表于 2020-5-9 21:08
许多人说过指针表行， 我过去也一直用它估测容量， 当年没有开关电源，也就不在意ESR。

我特意翻出指针 ...

你先说说，你用指针测电容的详细方法？我分析哈，你们为什么就测不出来，难道你们测电容就是表笔接触到电容两端看指针走在那个位置来判断的吗？就这样就完了吗？
2020-5-10 07:25:35 回复
散淡021 数字大神 2020-5-10 11:19:46
HD123 发表于 2020-5-10 07:25
你先说说，你用指针测电容的详细方法？我分析哈，你们为什么就测不出来，难道你们测电容就是表笔接触到电 ...

合适的电阻档
１、先短路电解，测一次，再短路再反向测一次
或者
２、先短路电解，测一次再反向测一次，有时强迫症可正反多测几次。

你的请介绍
真灵
我估计买电桥主要是为了对付ＥＳＲ的朋友要后悔了。　
2020-5-10 11:19:46 回复
HD123 数字精灵 2020-5-10 11:39:07
散淡021 发表于 2020-5-10 11:19
合适的电阻档
１、先短路电解，测一次，再短路再反向测一次
或者

我就说过，机械表完全能搞定电解电容，用不着什么高端仪器，就一个电解电容，电解电容的本质就是储存电荷的一个元件，它一旦漏电，那电荷就储存不了，一般耐压低的电容反向都有点漏电，但是也有个值，不能超过这个值，否则也是坏的，这个用机械表测电容的方法都几十年了，都是这么过来的，判断方式也没见出错，那些人非要整个什么电桥，大炮打蚊子的概念，只能说他有钱，我们四两拔千斤概念！
2020-5-10 11:39:07 回复
散淡021 数字大神 2020-5-10 13:27:53
HD123 发表于 2020-5-10 11:39
我就说过，机械表完全能搞定电解电容，用不着什么高端仪器，就一个电解电容，电解电容的本质就是储存电荷 ...

你没有回答怎样估测阻抗（ESR）

网上有成品MF47+ACV测SER的卖。设计和买的人不会有病吗？
2020-5-10 13:27:53 回复
HD123 数字精灵 2020-5-10 14:00:32
散淡021 发表于 2020-5-10 13:27
你没有回答怎样估测阻抗（ESR）

网上有成品MF47+ACV测SER的卖。设计和买的人不会有病吗？ ...

你若是要用机械表测电容的ESR那么得用一个10V交流电源！来窜接于万用表测量，但是我还真没遇到你们说的ESR变大后机械表用电阻挡测不出来好坏的，要是ESR变大，在充放电过程中观察指针的动作和充电时间就会有明显的变化，你刚才回复我的帖子说了你测电容的方法，但是你还是没测完整！你看看我上面发的那个图两个数字表一个机械表，你分析是不是ESR变大？为什么3位半那个表测试那个是好的，4位半和机械表测就是坏的？
2020-5-10 14:00:32 回复
散淡021 数字大神 2020-5-10 15:58:17
本帖最后由 散淡021 于 2020-5-10 16:00 编辑
HD123 发表于 2020-5-10 14:00
你若是要用机械表测电容的ESR那么得用一个10V交流电源！来窜接于万用表测量，但是我还真没遇到你们说的ES ...

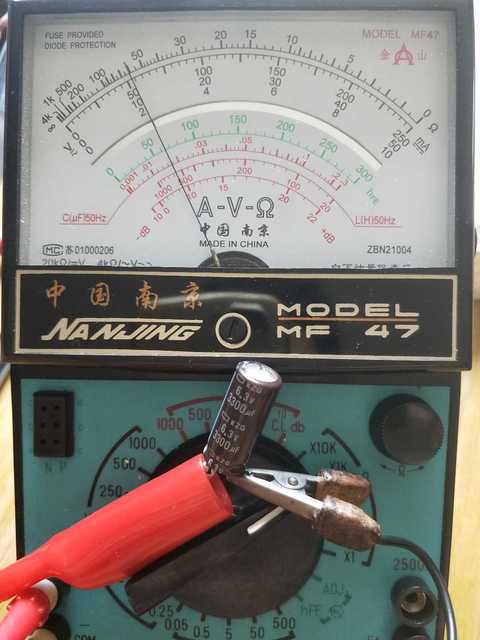

你上图二数表是测容量，当然看不出47那样的漏电，这种漏电用电阻档Ok，二表内部电路的差异，结果当然不同。

而47是打阻值反映是漏电情况，这图片的时刻也看不出容量（动态摆幅才能估测容量）
这时能看出SER变大？ 我的水平绝对不行。


看来我们交情不够，你太保守了。
我到说句题外经验：如果不嫌吃力，就用你的那二个数字表，测同一电容，测出容量一样的，ESR基本正常，差一半的SER已经很大了。这个我试过，但太吃力。也不需要技巧，只要有只二类表人人为用
我手上的玩具表和UT71A就是这种情况。
2020-5-10 15:58:17 回复
HD123 数字精灵 2020-5-10 16:08:16
散淡021 发表于 2020-5-10 15:58
你上图二数表是测容量，当然看不出47那样的漏电，这种漏电用电阻档Ok，二表内部电路的差异，结果当然不同 ...

但是楼主同样是数字表电容档测电容，你为什么就能判断是ESR变大呢？我用数字表电容档测电容你就认为是两个表达差异问题，那么你又说我这个电容通过电阻档都能判断，你都那么肯定了，说明你也是认可的机械表的能力！话说回来，电容的ESR值，连元件厂家都不敢保证，你敢保证？
2020-5-10 16:08:16 回复
散淡021 数字大神 2020-5-10 16:20:35
HD123 发表于 2020-5-10 16:08
但是楼主同样是数字表电容档测电容，你为什么就能判断是ESR变大呢？我用数字表电容档测电容你就认为是两 ...

这是修开关电源的常识：对电解的容量大小不敏感，而对SER变大特敏感，刚开始修理开关电源时不少人（我也是）都吃过SER变大的亏，所以网上有自制版ESR表卖，而条件好的多买手持电桥来对发ESR。
2020-5-10 16:20:35 回复
HD123 数字精灵 2020-5-10 16:25:41
散淡021 发表于 2020-5-10 16:20
这是修开关电源的常识：对电解的容量大小不敏感，而对SER变大特敏感，刚开始修理开关电源时不少人（我也 ...

那么再问问你，你在修开关电源时判断电容ESR变大了，那么这个电容它漏电没有？
2020-5-10 16:25:41 回复
