关键时刻还是老表可靠

发表于：2020-5-8 21:47:21 8176
万用表
主题类别: 实测（简单)
仪表品牌: 其它品牌
显示方式: 其它
型号或关键字: ZT-X DT9202

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x
修理一台茶艺电磁炉，故障是不能开机，面板灯不亮，用M1万用表检查，没有发现有短路情况，测量18V输出只有3V左右，说明控制电源不正常，断开散热风扇后可以正常开机，开机后插上风扇工作也基本正常。

断电后插上风扇再开机的话，电源不能启动，这种情况通常是某些电容失效所致，把怀疑的电容拆下来测量，当用M1表检查到2.2μ电容时发现有异常，显示容量明显偏大，拿出DT9202老表一测就原形毕露，其几乎没有容量。找个好的电容换上去一切正常。

关键时刻还是老表可靠，姜还是老的辣。

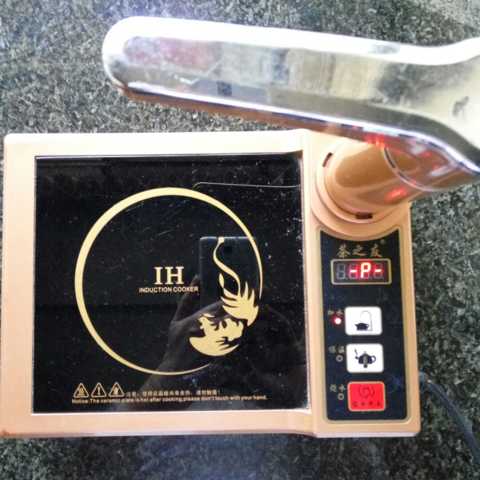

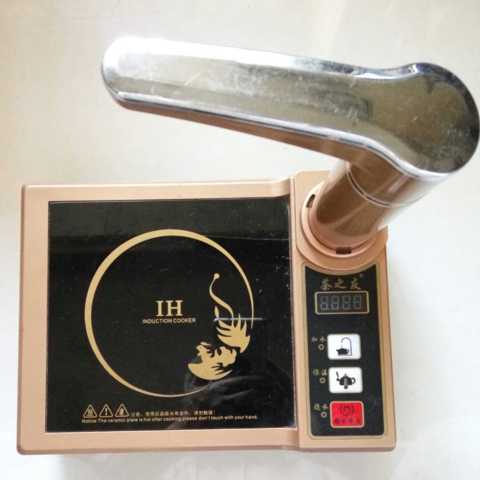

要修的电磁炉

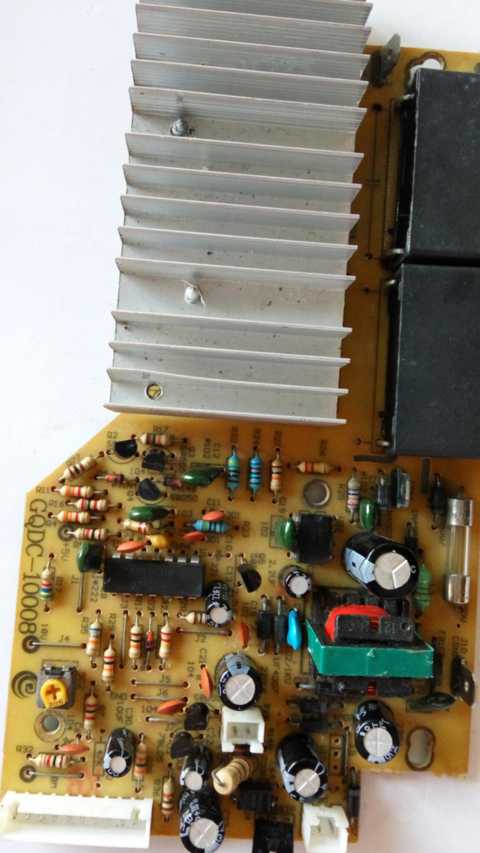

电路板，中间那个2.2μ的电容有怀疑

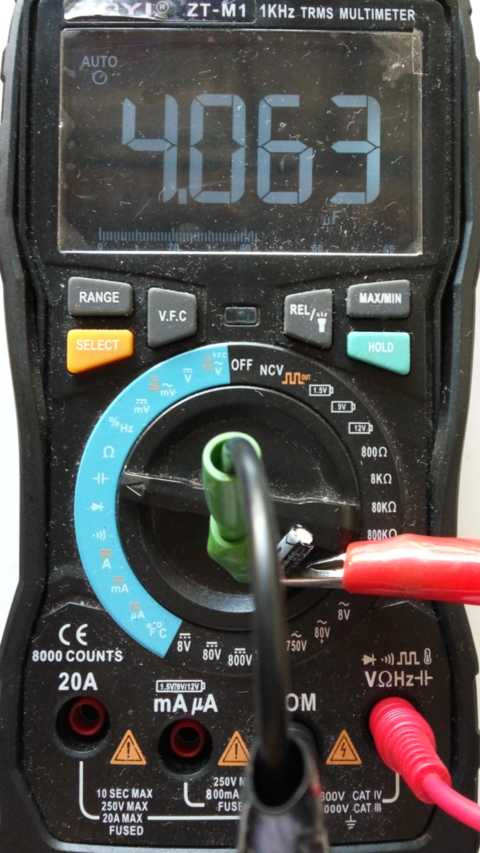

用M1表测量电容

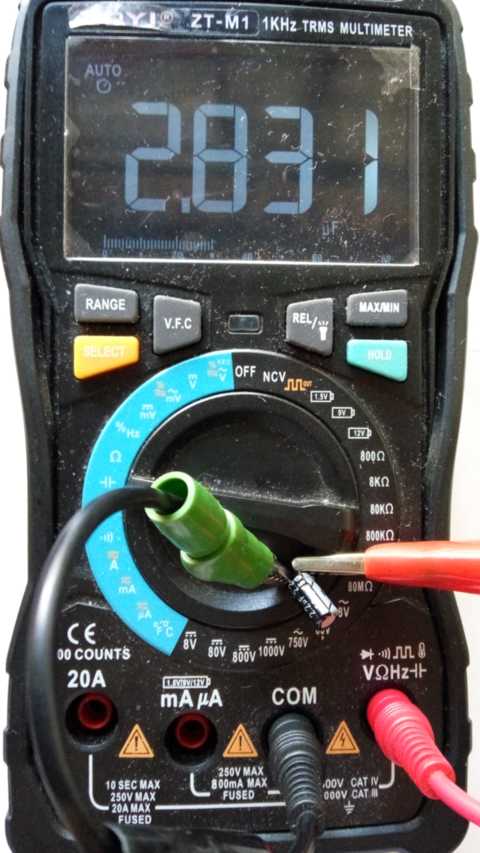

换一下极性测量看看

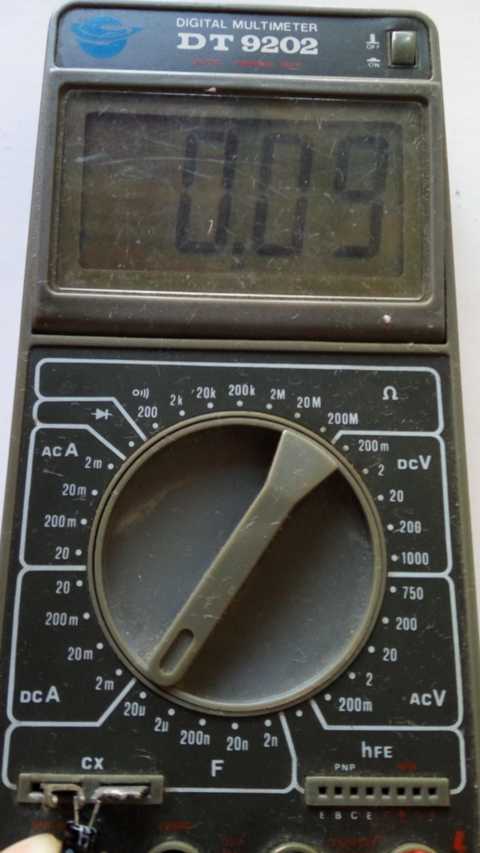

用老表再测

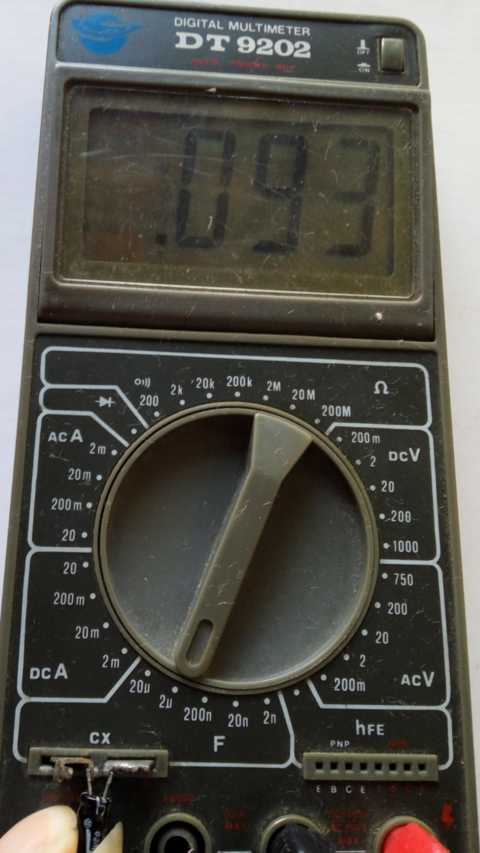

老表不分极性换个档位对比一下

反正换了一个好电容后电磁炉就好了


收藏
送赞
分享

评分

参与人数 1金钱 +10 仪表币 +10 收起 理由
43545 + 10 + 10

查看全部评分总评分 : 金钱 +10 仪表币 +10

回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（38）

fslichong 数字王者 2020-5-8 22:49:31
测电容还是手动档的数字万用表更靠谱，这是我早就说过的
2020-5-8 22:49:31 回复
lxd7343 数字梦想家 2020-5-9 06:23:03
手里缺一块能准确测量电容的表，不知道买什么好
2020-5-9 06:23:03 回复
勇闯沙滩 数字大神 2020-5-9 06:39:07
这个经验值得学习一下，两个表再多测几个好电容看看。
2020-5-9 06:39:07 回复
kyhwhb 数字大神 2020-5-9 06:50:14
修这种电器指针表最给力^_^
2020-5-9 06:50:14 回复
散淡021 数字大神 2020-5-9 07:16:13
二种表测电容方式不同。
楼主经验丰富，单测DCV，看空载和带载的变化已知道电容的问题了。
如果有100K的表，开机测ACV就可命中。
离线可用电桥和万用表+交流源打阻抗（不电阻）
2020-5-9 07:16:13 回复
HD123 数字精灵 2020-5-9 08:42:10

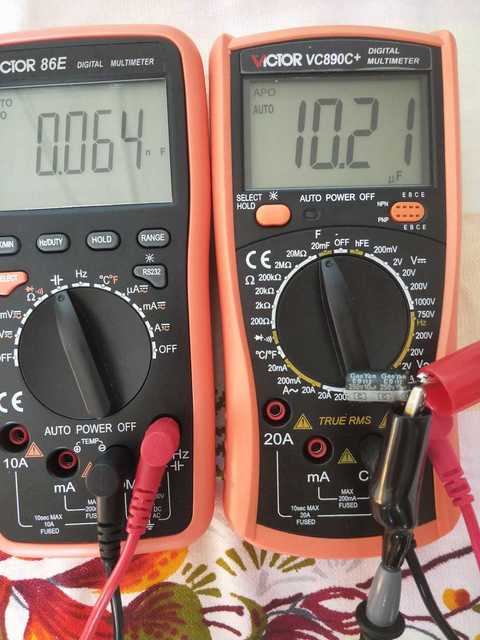

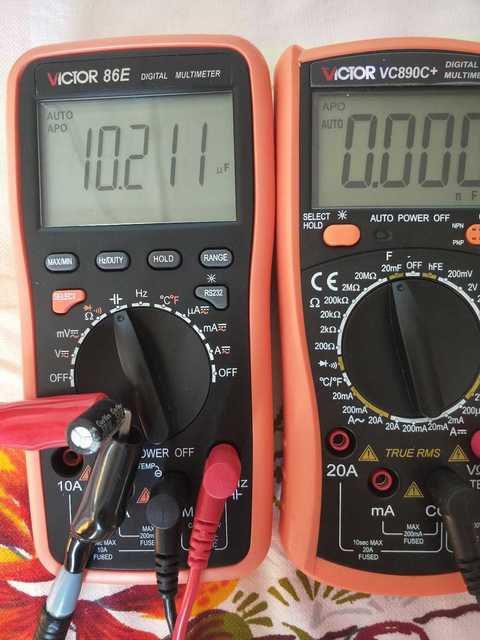

我的的表测电容，效果还行，10UF的电容，两个结果相当！
以下程序自动插入未在内容中添加的图片或附件
2020-5-9 08:42:10 回复
qjf11 数字大师 2020-5-9 09:30:29
应该是测量方法不同导致的结果。
2020-5-9 09:30:29 回复
月台故事 数字大师 2020-5-9 09:58:37
有同感呀
2020-5-9 09:58:37 回复
西林迷 数字精灵 2020-5-9 10:04:27
电桥最好，但是贵，唉
2020-5-9 10:04:27 回复
表述 数字精灵 2020-5-9 10:20:36
开关电源带载能力差，一般都是电容的问题，检测电容绝对不要用万用表的电容档测量，切记。
2020-5-9 10:20:36 回复
wgsd 数字大神 2020-5-9 11:10:02
这个不是什么表的问题，是表采用的什么测试架构问题。大多数芯片表采用的是，小电容测量，充电到标准电压的时间计数，大电容测量，充电到标准电压的时间计时。
非单片机式的传统芯片表，多是外加振荡电路，类似电桥采用的阻抗法测电容，所以准确度较高。
2020-5-9 11:10:02 回复
散淡021 数字大神 2020-5-9 13:55:35
本帖最后由 散淡021 于 2020-5-9 13:57 编辑
HD123 发表于 2020-5-9 08:42
我的的表测电容，效果还行，10UF的电容，两个结果相当！

楼主的电解是阻抗（ESR）变大的， 你的表也搞不定。要打阻抗才能搞定
2020-5-9 13:55:35 回复
HD123 数字精灵 2020-5-9 14:15:35
散淡021 发表于 2020-5-9 13:55
楼主的电解是阻抗（ESR）变大的， 你的表也搞不定。要打阻抗才能搞定

反正我就认为数字表测电容就只能判断个大慨，有些电容有漏电，特别用在关键电路部分的电容，有一点漏电都不能工作，用数字表测它就是好的，机械表测就能看出漏电
2020-5-9 14:15:35 回复
HD123 数字精灵 2020-5-9 14:48:23
本帖最后由 HD123 于 2020-5-9 14:50 编辑
散淡021 发表于 2020-5-9 13:55
楼主的电解是阻抗（ESR）变大的， 你的表也搞不定。要打阻抗才能搞定

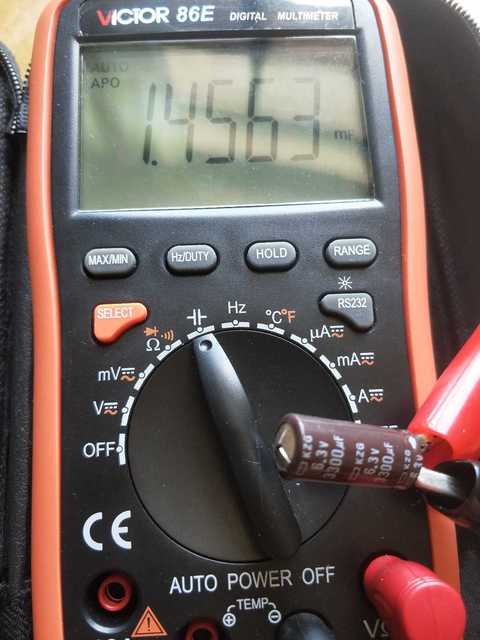

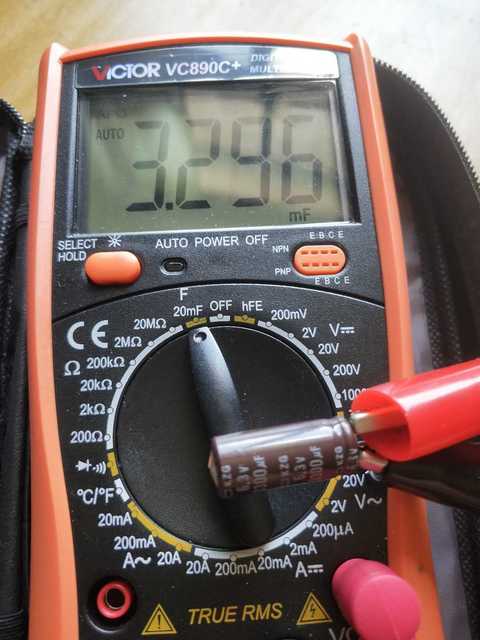

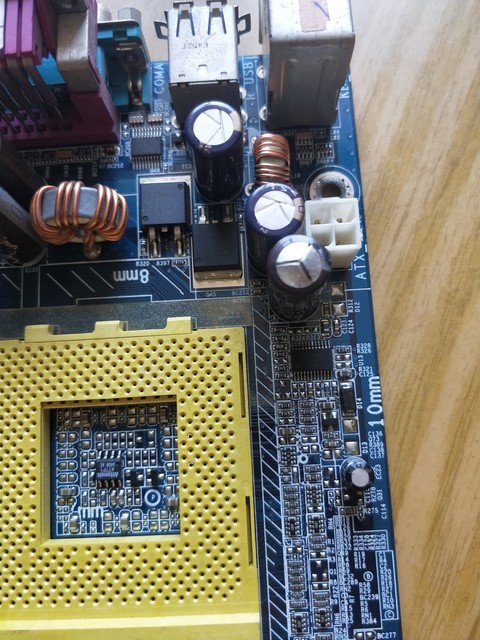

你看，我在一个电脑主板上拆下来一个鼓包的3300UF电容，VC890＋对比86E，86E测出来了！数字表真的不行，机械表，一目了然，这电容洗白了！
以下程序自动插入未在内容中添加的图片或附件
2020-5-9 14:48:23 回复
散淡021 数字大神 2020-5-9 17:24:30
HD123 发表于 2020-5-9 14:48
你看，我在一个电脑主板上拆下来一个鼓包的3300UF电容，VC890＋对比86E，86E测出来了！数字表真的不行，机 ...

我多年不用指针表了
确实不少人说指针能搞定ESR变大的电解。我特意找出坏的电解试了试， 我没成功。


楼主这帖子的电解问题，我认为是ESR的问题。 不少新出的数字表、指针表都不行。

一定要行，只能打阻抗。

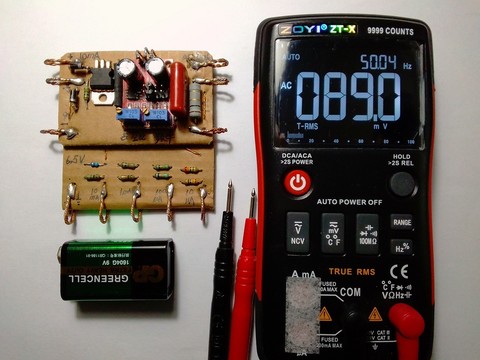

玩具表+ACV



2020-5-9 17:24:30 回复
散淡021 数字大神 2020-5-9 17:28:51
HD123 发表于 2020-5-9 14:48
你看，我在一个电脑主板上拆下来一个鼓包的3300UF电容，VC890＋对比86E，86E测出来了！数字表真的不行，机 ...

你不公平

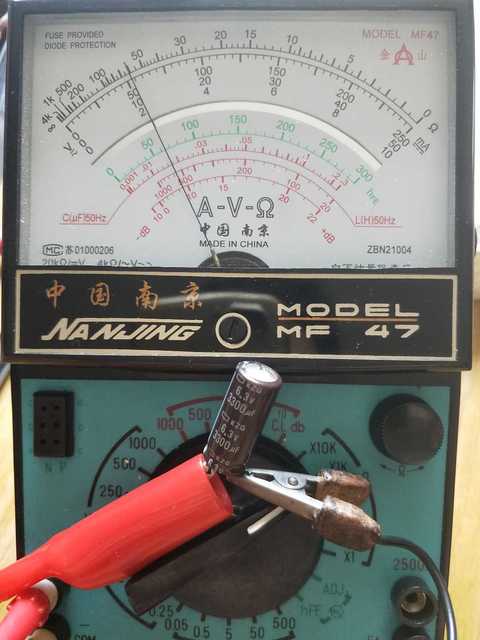

MF47用1K档测出

那我的玩具表的电阻档更轻松搞定（指漏电，47也是漏电看不出ESR变化）

2020-5-9 17:28:51 回复
HD123 数字精灵 2020-5-9 18:37:41
散淡021 发表于 2020-5-9 17:28
你不公平

MF47用1K档测出

我不用你们那种方法来判断电容，也许是你用机械表测试方法不同！
2020-5-9 18:37:41 回复
wgh1027 楼主     数字大神 2020-5-9 20:06:58
fslichong 发表于 2020-5-8 22:49
测电容还是手动档的数字万用表更靠谱，这是我早就说过的

应该说是阻抗法测量更靠谱
2020-5-9 20:06:58 回复
wgh1027 楼主     数字大神 2020-5-9 20:08:10
lxd7343 发表于 2020-5-9 06:23
手里缺一块能准确测量电容的表，不知道买什么好

应该买电桥
2020-5-9 20:08:10 回复
