热敏电阻封装及选择

发表于：2020-5-9 09:07:08 4093
电子电路
技术类别: 知识_经验
关键字: 热敏电阻封装

登录后可查看大图

您需要 登录 才可以下载或查看，没有账号？立即注册

x

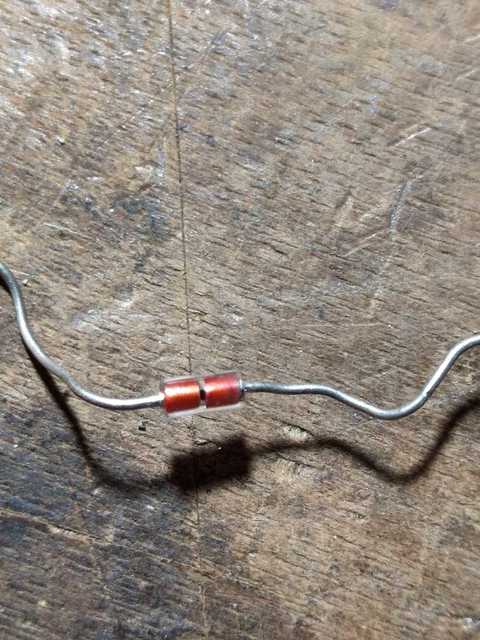

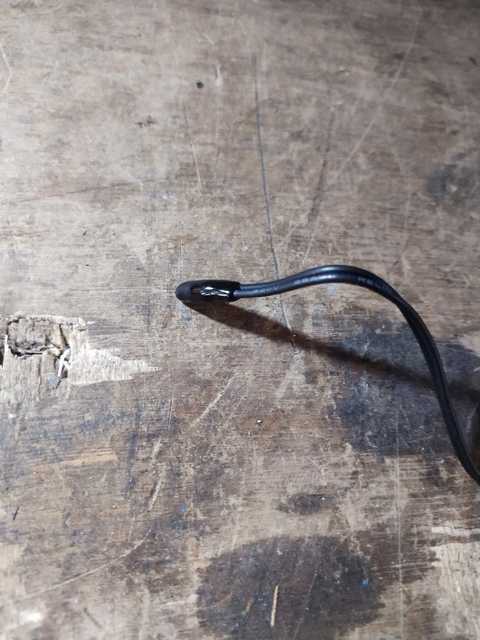

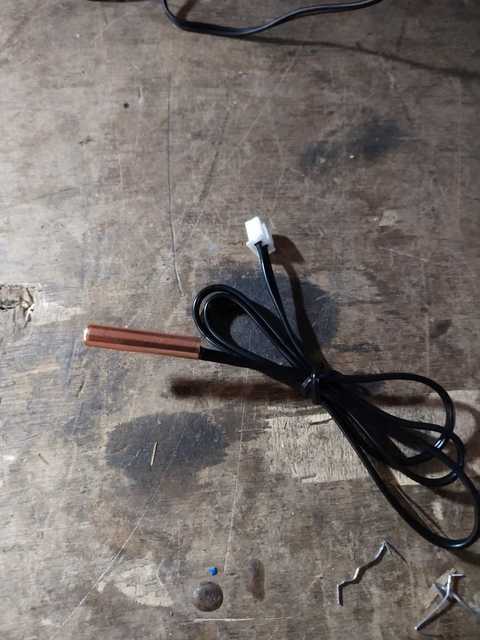

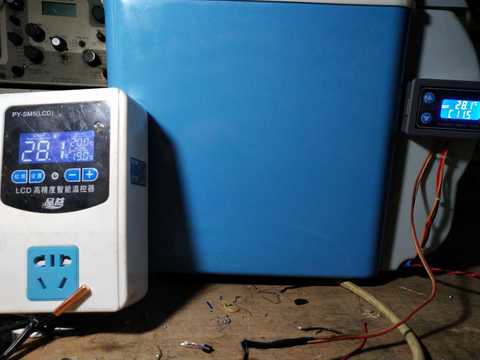

热敏电阻的封装方式有很多，根据使用的场合，使用的要求不同应该做相应的选择。目前市场上可以轻松购得的有以下三种，由于封装介质不同所以其热容量也不同，（就是相同单位加热和散热的时间不同）。根据使用的不同做相应选择。比如空调我们并不需要精确的对温度进行分秒的选择所以可以用第一种铜管封装的热敏电阻，而我们的恒温箱就要选择第二种环氧树脂封装的热敏电阻了，第三种就是纯落体热敏电阻，这个适合用在需要实时知道温度的情况。第一个图是测试不同封装封装在同一温度下反应速度的装置，就是两个温度器插接不同封装热敏电阻的电子温度计
以下程序自动插入未在内容中添加的图片或附件
收藏
送赞
分享
回复

发表回复

高级模式
B Color Image Link Quote Code Smilies
登录后才能评论

评论列表（13）

fslichong 楼主     数字王者I 2020-5-9 09:18:12
这个问题我开始并没太注意，还是坛主提醒才发现这个问题的严重性，感谢坛主
2020-5-9 09:18:12 回复
HD123 数字精灵G 2020-5-9 09:23:03
不同封装的热敏电阻，运用场合也不同，这是常识！我们原来厂里设计的水温报警器，早就验证过
2020-5-9 09:23:03 回复
kyhwhb 数字大神J 2020-5-9 09:31:58
和热电偶有什么区呢
2020-5-9 09:31:58 回复
qjf11 数字大师F 2020-5-9 09:39:04
风扇温控应该选什么样的热敏电阻？
2020-5-9 09:39:04 回复
HD123 数字精灵G 2020-5-9 09:46:14
巍巍兴安 发表于 2020-5-9 09:31
和热电偶有什么区呢

热电偶是将温度的变化转化为电动势输出，热敏电阻是将温度的变化转化为电阻值的变化。但是本质上都是控制温度
2020-5-9 09:46:14 回复
HD123 数字精灵G 2020-5-9 09:47:34
qjf11 发表于 2020-5-9 09:39
风扇温控应该选什么样的热敏电阻？

就是楼主的第二张图！
2020-5-9 09:47:34 回复
表述 数字精灵G 2020-5-9 10:23:39
电磁炉用的都是第三个。
2020-5-9 10:23:39 回复
wgsd 数字大神J 2020-5-9 10:46:15
温度探头不能随便更换的，同一阻值，误差范围、B值和封装都有差别的，如同给万用表换分压电阻一样。
2020-5-9 10:46:15 回复
fslichong 楼主     数字王者I 2020-5-9 12:22:15
qjf11 发表于 2020-5-9 09:39
风扇温控应该选什么样的热敏电阻？

用第一个，第二个都可以，不建议用第三个。
2020-5-9 12:22:15 回复
勇闯沙滩 数字大神J 2020-5-9 19:09:24
万用表里的PTC也是热敏电阻，而且有好几个，管好几个地方。
2020-5-9 19:09:24 回复
wgh1027 数字大神J 2020-5-10 17:11:44
巍巍兴安 发表于 2020-5-9 09:31
和热电偶有什么区呢

热电偶是电池，热敏电阻才是电阻。
2020-5-10 17:11:44 回复
lxd7343 数字梦想家E 2020-6-26 16:22:58
这三种都是热敏电阻啊，长知识了
2020-6-26 16:22:58 回复
喜欢就好 数字巨人H 2020-9-30 23:34:27
电磁炉上好像是用的第三个
2020-9-30 23:34:27 回复
