了解一下ICL7106芯片手持表测ACA的情况。

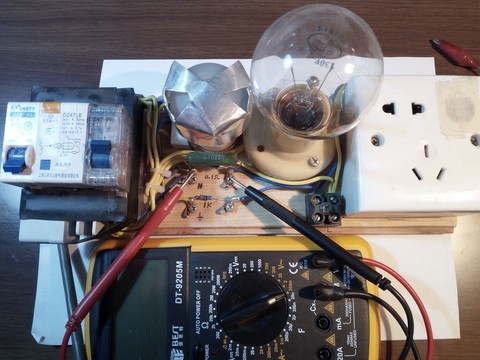

这是我一直放在桌上的维修试电板估测电流用。( 10A以下的各种电器都离不开220V）
朋友卡了说他买的功率计对几毫安的小电流很吃力，也回去做了个用了二年到现在。前段时候与他交流时感觉他估测的电流与我差的很大。而我用的几个表都OK（用示波器对比过）。
就问他是啥个表？ 于是我也拿出这类表试试

以下是测220V 50Hz的市电电流。
1、电阻负载、变压器二次侧带电阻负载，表在一次侧或二次侧都正常，同处测电压也正常。

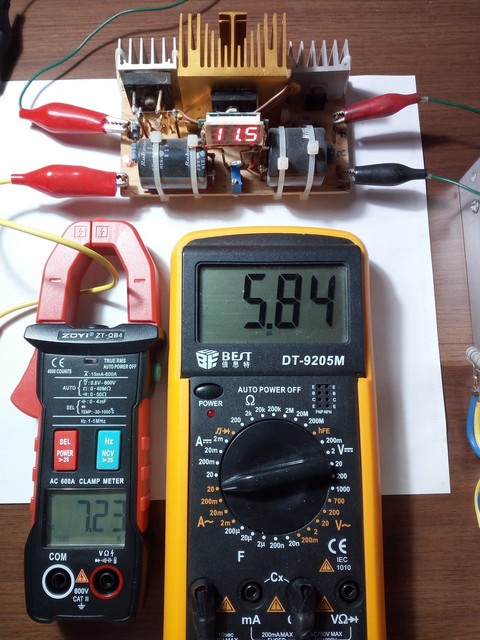

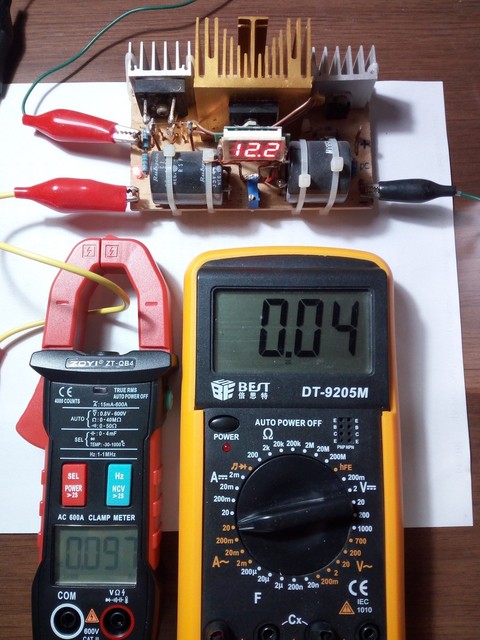

2、负载是：线性电源、开关电源、定频空调（来回跳动）、配电里、只要是用220变DCV工作的等等都不正常，同处测电压OK。






个人感觉对无资料、业余、第三方维修看电流是常用的土法。
类似的老表不少还在用，有意的可试试，但愿以上是个案。

测50Hz的正弦波，平均值的表与真有效值的表好像一样把。

测电流不涉及真有效值问题吧

巍巍兴安 发表于 2020-5-25 07:33
测电流不涉及真有效值问题吧

你有7106和7129等表吧， 也试试看
谢谢

散淡021 发表于 2020-5-25 07:40
你有7106和7129等表吧， 也试试看
谢谢

估测电流的方法一直没用过，担心不够准确：一是精密取样电阻手里没有，另一个是没有高精度的数字表。之前普通指针表用习惯了，之后61E等入手两年多也很少使用。

散淡021 发表于 2020-5-25 07:40
你有7106和7129等表吧， 也试试看
谢谢

有ICL7106芯片的890和9205，等有空也试试。

这个交流电压，电流的测量确实比直流电压和电流的测量麻烦很多，又是波形的不同，又是频率的不同，又是幅度的不同，麻烦很多

巍巍兴安 发表于 2020-5-25 08:02
有ICL7106芯片的890和9205，等有空也试试。

不急
谢谢

7106芯片本身并没有交流测量功能，测交流得靠外部交直流转换来完成，其性能好坏在乎所采用的转换电路而定，不能一概而论。

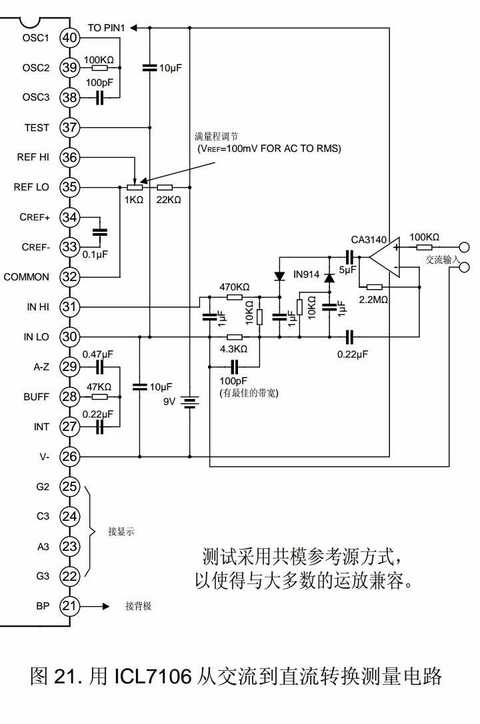

交流转换电路参考

你测试结果是“只要是用220变DCV工作的等等都不正常”，这就对了。7106这类表的交流档是用低档的交流变直流的芯片转换的，这些低档芯片，测220v时，220v线路有开关电源设备干扰，测量出的220v电压就不准了。

SG830 发表于 2020-5-25 12:50
你测试结果是“只要是用220变DCV工作的等等都不正常”，这就对了。7106这类表的交流档是用低档的交流变直流 ...

电流不对时电压还是对的。

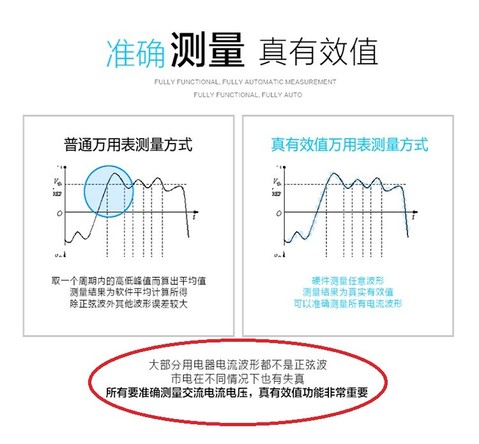

所有万用表主芯片不管是71X6还是单片机，都只能测直流电压。ACV和ACA都是变换成DCV后来测量的。AC整流成DC后的精度受AC信号类型，波形，占空比，频率等影响，整流器件本身还有个工作非线性问题。一般的数字表测不大于1K hz的正弦波没问题，大于1K hz要上额外的芯片了。TRUE RMS不是随便贴的。非正弦波就只能看个数字了。实际常见例子就是测高清电视机的灯丝电压。

散淡021 发表于 2020-5-25 13:39
电流不对时电压还是对的。

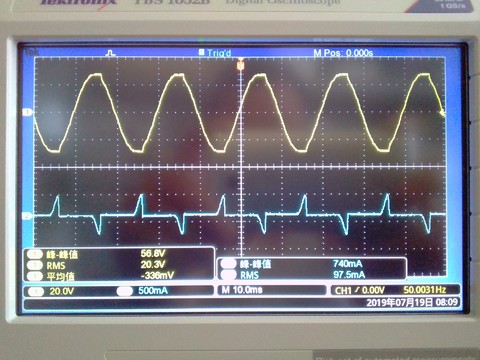

开关电源的220V处电流，带有高频干扰电流，不是纯粹的50赫交流电流了。

学习一下各位讨论，技术比较复杂，不过有收获。

有些7106芯片的万用表的AC测量就只是接一个4007的二极管搞定。不过这种表当然是没有ACA功能的了。

wgh1027 发表于 2020-5-26 10:11
有些7106芯片的万用表的AC测量就只是接一个4007的二极管搞定。不过这种表当然是没有ACA功能的了。 ...

谢谢！

那太差了。
ZT的玩具表都很好

散淡021 发表于 2020-5-26 10:24
谢谢！

那太差了。

单片机的表都是芯片内部ac-dc变换的不仅仅是ZT，而且还号称是真有效值。

wgh1027 发表于 2020-5-26 11:00
单片机的表都是芯片内部ac-dc变换的不仅仅是ZT，而且还号称是真有效值。

0660方案的实际可以用用的

只要220V--DCV的都是这种情况， 玩具表能对付是不错的，过去用7106的就不要想了。或许测DCV在加换算系数？那测电机、空凋等等还有换算系数？
