DT830-VAR S2020可充电手持多档固定电压电流源

发表于:2020-6-12 21:45:48 DT830-VAR基准 2995

登录后可查看大图

您需要 登录 才可以下载或查看,没有账号?立即注册

x

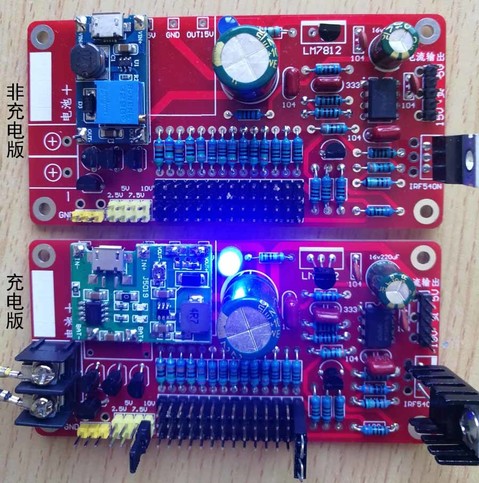

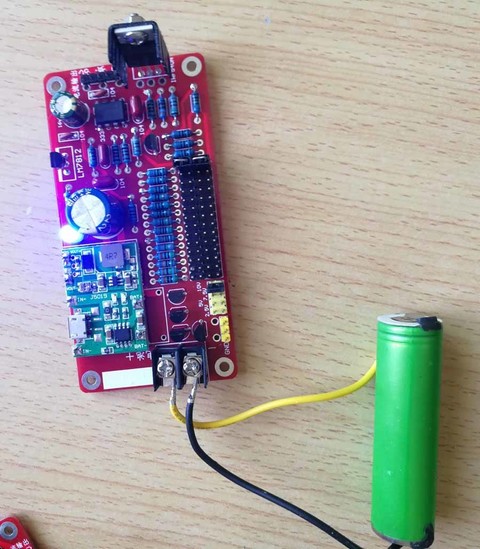

DT830-VAR S2020可充电手持多档固定电压电流源在台式DT830-VAR 2020系列的基础上研制而成,继承了DT830-VAR 2020系列的电压、电流源的高稳定性优点,并加入了USB供电与一节锂电池供电的功能,可同时为锂电池充电,真正做到了:手持、移动、袖珍。同样S2020基准也是针对五位半以下精度万用表、电压表、电流表、电压电流表头等设计的电压、电流基准源,能同时输出基准电压与基准电流。
电压4档:2.5V、5V、7.5V、10V
电流14档:5μA、10μA、25μA、50uA、100μA、250μA、500uA、1mA、2.5mA、 5mA、10mA、25mA、50mA、100mA

电源:直流+5V 可以用任意一种USB供电,也可用一节18650电池供电。

使用说明:
充电版一定要接锂电池,才能使用。

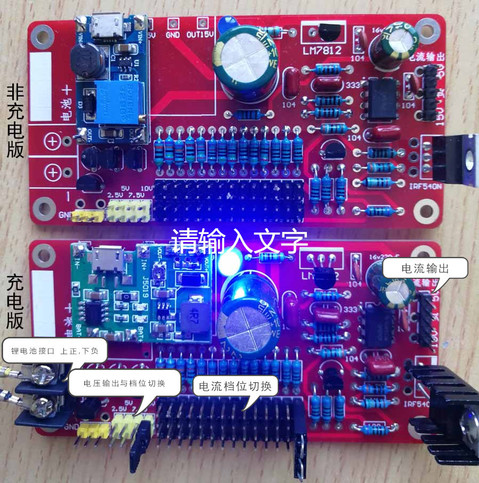

电流输出:电流输出一共是5针,其中+5V 与+15接电流表红表笔,不能同时接,当使用外接USB供电时,接+5V端,当使用电池供电时,接+15V,黑表笔接中间。

锂电池端子是,上为正极,下为负极。






收藏
送赞
分享

发表回复

评论列表(12)

闻雨听风 数字王者 2020-6-12 22:07:53
有坛友价吗,合适来一个玩
2020-6-12 22:07:53 回复
43545 楼主     管理员 2020-6-12 22:08:49
闻雨听风 发表于 2020-6-12 22:07
有坛友价吗,合适来一个玩

你还买啊,你之前那个是能校准很多种万用表的,电压全。
这个还在生产中。
2020-6-12 22:08:49 回复
Yob 数字梦想家 2020-6-12 22:10:05
支持论坛的新产品,这种更便于使用
2020-6-12 22:10:05 回复
SG830 数字梦想家 2020-6-12 22:10:27
电阻基准部分砍掉了?
2020-6-12 22:10:27 回复
闻雨听风 数字王者 2020-6-12 22:11:14
没关系的,584、588我都是不止一个,我买东西喜欢有备份,小东西至少买三个,吼吼
2020-6-12 22:11:14 回复
43545 楼主     管理员 2020-6-12 22:11:23
SG830 发表于 2020-6-12 22:10
电阻基准部分砍掉了?

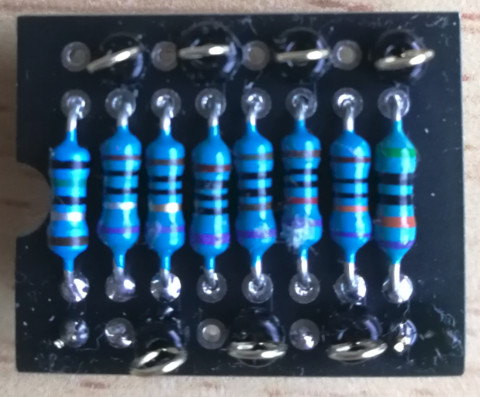

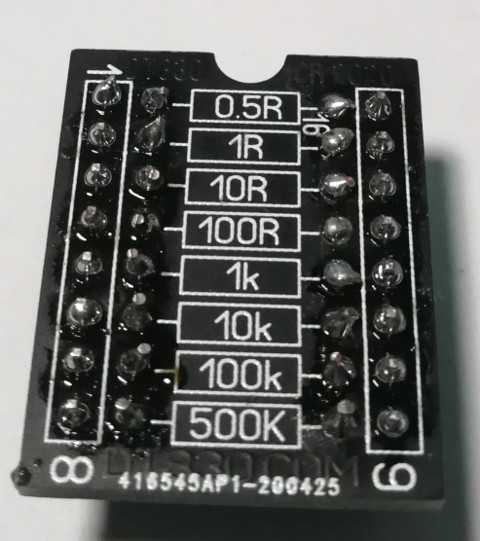

DT830-VAR 2020就已经砍了,用基准电阻板。
O1CN01gH6Bqm1G8lWqPDNeu_!!4361690578.png 基准电阻1.png
2020-6-12 22:11:23 回复
43545 楼主     管理员 2020-6-12 22:16:01
闻雨听风 发表于 2020-6-12 22:11
没关系的,584、588我都是不止一个,我买东西喜欢有备份,小东西至少买三个,吼吼 ...

等微信或论坛消息吧,这个坛友都有会员价,安装完后,才会定价的。
2020-6-12 22:16:01 回复
tiger20908 数字梦想家 2020-6-12 22:18:13
期待新品问世!
2020-6-12 22:18:13 回复
jltzmy 数字精灵 2020-6-12 22:33:48
这个是“移动手持基准”,可随身携带的测试利器
2020-6-12 22:33:48 回复
星星123 数字精灵 2020-6-12 22:52:16
产品线越来越丰富了,好!严重祝贺中......
2020-6-12 22:52:16 回复
SG830 数字梦想家 2020-6-12 23:23:45
43545 发表于 2020-6-12 22:11
DT830-VAR 2020就已经砍了,用基准电阻板。

哦,很好,原来电阻基准是独立板块的,这个电阻基准开始售卖沒?
2020-6-12 23:23:45 回复
勇闯沙滩 数字大神 2020-6-13 06:54:11
SG830 发表于 2020-6-12 23:23
哦,很好,原来电阻基准是独立板块的,这个电阻基准开始售卖沒?

电阻基准在本论坛淘宝店早就有了,单独售的。
