腾达3G150M的适配器（5V）

最近在用示波器、100K的表、玩具表测纹波电压。
8种适配器和几个DVD电源，
而发现腾达这个适配器带全满载后的纹波电压与空载差的很小，而三星华为等等都是随负载加大上升很多。

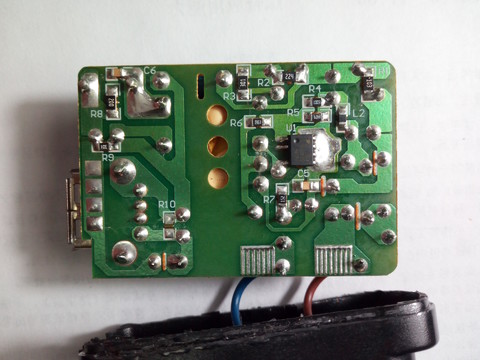

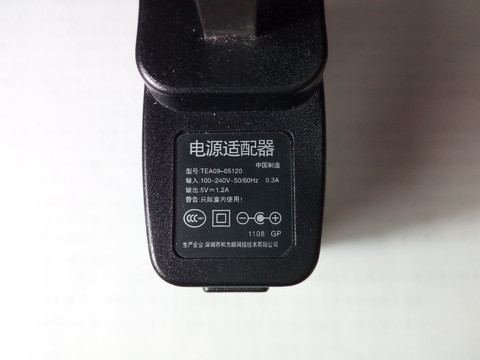

这个标输出1.2A 实际可达到1.45A 纹波很小，但是它的二数据连接点是开路的，给手机充电只能到450mA，所以决定打开看看是用啥个好电解，再把二数据点短路。

这个适配器是09年一直24小时开机用到今天。

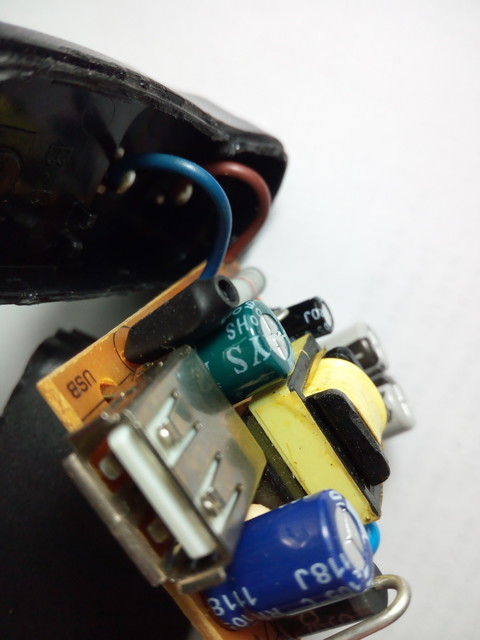

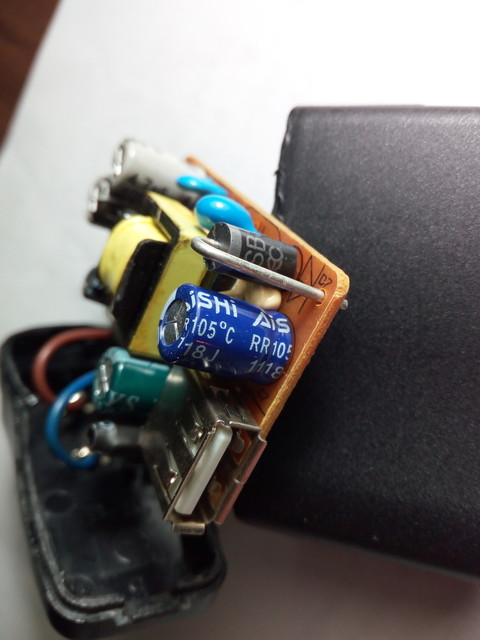

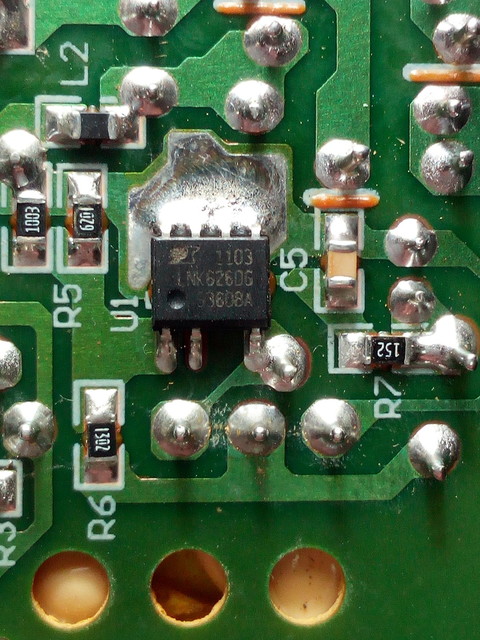

里面的电解应该ESR不错的，一点没有怀孕。

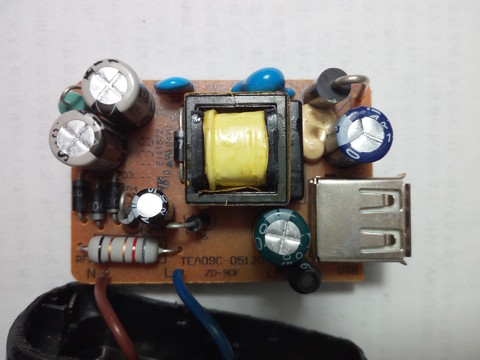

输出纹波随负载加大上升不多原因是用电解+电感+电解
理论我是不懂得，我反复更换不同的电解，负载加大后，纹波电流是不会少的，大多是在前面的电解上流过了（测纹波电流或电压可确认），因电感的阻挡后面的电解就很轻松了。

网上看了那个三星是单电解，华为应该也是。

充电器输出都不可能没文波，为什么这么说呢？因为必须要交流成分，没交流成分冲不起电！

理论上输出端电容不得超47UF电容，大多数充电器输出端都是两个10UF电容并联的得到20UF

HD123 发表于 2020-6-18 13:19
理论上输出端电容不得超47UF电容，大多数充电器输出端都是两个10UF电容并联的得到20UF ...

适配器输出电解

好像都是330微法起步吧

HD123 发表于 2020-6-18 13:15
充电器输出都不可能没文波，为什么这么说呢？因为必须要交流成分，没交流成分冲不起电！ ...

好像都希望输出小
实际极大部分都是经电解流过了（输出DC 1 A， 纹波电流大于1A）

散淡021 发表于 2020-6-18 13:35
适配器输出电解

好像都是330微法起步吧

用得到那么大的容量吗？

HD123 发表于 2020-6-18 13:40
用得到那么大的容量吗？

我看到的都是不低于330的

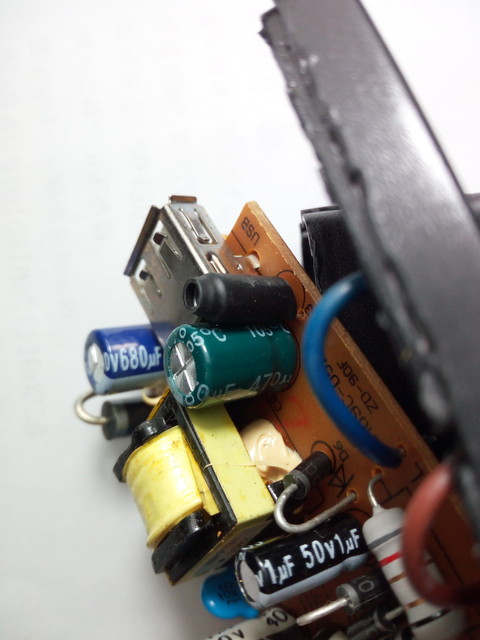

上面那个就是680+470

散淡021 发表于 2020-6-18 13:47
我看到的都是不低于330的

上面那个就是680+470

这个电源适配器和充电器是不一样的概念，适配器是用于电子产品供电用的，输出必须要加大电容滤波得到纯直流电供应电子产品用电，而充电器呢？就洽洽相反，给电池充电必须要交流成分，应为交流成分就是脉冲电，这样才能冲电，没得脉冲电而是纯直流，那是冲不起电的！

HD123 发表于 2020-6-18 14:01
这个电源适配器和充电器是不一样的概念，适配器是用于电子产品供电用的，输出必须要加大电容滤波得到纯直 ...

镍镉还是铅酸用的才叫充电器，锂电池用的不叫充电器？

HD123 发表于 2020-6-18 14:01
这个电源适配器和充电器是不一样的概念，适配器是用于电子产品供电用的，输出必须要加大电容滤波得到纯直 ...

你试试用一组更高电压的电池去给另一组低的充，看看能不能充的进去？ 脉冲只不过减轻了充电过程的极化现象，可以用更大电流，更快充满电池

lxd7343 发表于 2020-6-18 14:27
你试试用一组更高电压的电池去给另一组低的充，看看能不能充的进去？ 脉冲只不过减轻了充电过程的极化现 ...

现在充电器都是靠大电流充电，这样充电器功率也大！对电池损耗也大！

谢谢分享，电感作用的确不可小视。

HD123 发表于 2020-6-18 14:01
这个电源适配器和充电器是不一样的概念，适配器是用于电子产品供电用的，输出必须要加大电容滤波得到纯直 ...

我这个是适配器啊

再说现在手机平板也都是用适配器作电源充电的吧，
充电电流大小都是手机内部控制的，大多手机是恒流充吧，
我的华为手机测电流证明是间隔充，但也是手机内部的事，与适配器无关。
只要求适配器是5V、9V、12V等等波纹小的DC。

所以在搞懂测纹波电压，测这个很常见很重要，一测就知道电解是否好，是否过热冒顶。

wgsd 发表于 2020-6-18 14:43
谢谢分享，电感作用的确不可小视。

谢谢老师送那么多米

适配器进路由候还要再经过电容和降压给芯片供电，所以前面带点纹波理论上影响不大

散淡021 发表于 2020-6-18 14:59
我这个是适配器啊

再说现在手机平板也都是用适配器作电源充电的吧，

这个要说文波大小，这冲电器不可能一点文波都没有，但靠电容滤波不现实，达不到那个要求，如果你有很好的示波器，你把电容换个1000UF的电容，一样有文波！

Yob 发表于 2020-6-18 15:08
适配器进路由候还要再经过电容和降压给芯片供电，所以前面带点纹波理论上影响不大 ...

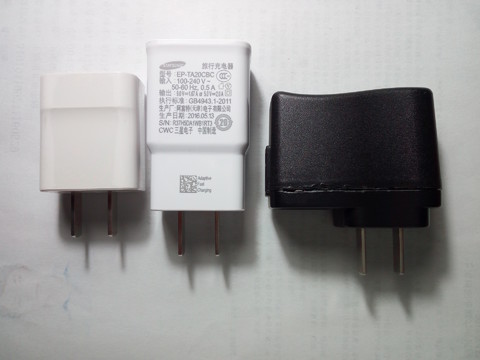

这个适配器5V输出纹波空载满载都好于三星或华为（图上那二个）

那个3G150M不放移动3G卡，工作电流不超120mA

我一直在想厂家为什么放那么大的余量？
现在回帖时突然明白了，移动3G（T 网）是相当耗电的，移动自己也受不了，宁可废3G也要保2G。

刚短接了二触点，给三星充电能达到1.510A .

HD123 发表于 2020-6-18 15:18
这个要说文波大小，这冲电器不可能一点文波都没有，但靠电容滤波不现实，达不到那个要求，如果你有很好的 ...

我没有说它一点没有，也不可能

我是说它的输出滤波方式比那二个要好，实际输出处小不少

二种滤波方式，如输出DC1A，那内部滤掉的纹波电流是差不多的
只是双电解+电感的在输出处，尤其是带载后上升很小。（极大部分在前一电解出流掉了）

类似小电源输出使用电感的不多见

巍巍兴安 发表于 2020-6-18 18:36
类似小电源输出使用电感的不多见

是的

DVD上的电源，5V、12V 都是有电感的

手上几个5V适配器只有这个是带载波纹上升很少，拆开一看就是这结构。 还当用了啥特殊电解。
