R6581输入端GUARD失效维修

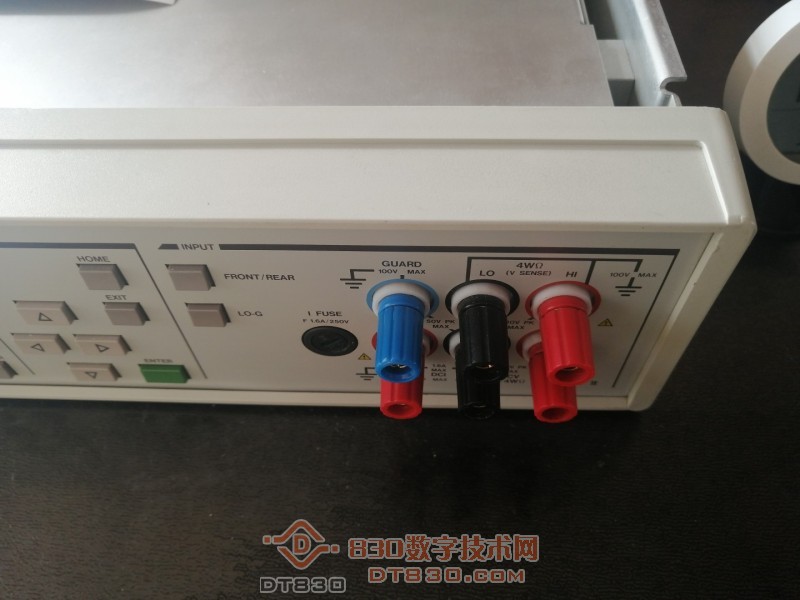

这些天测试彩屏显示，发现测试线屏蔽层接地非常敏感，40来厘米长的测试线，屏蔽层一端接地换到另一端接地，竟然有8、9微伏的差别。于是昨晚想看看正在测试ADR1399老化的6581表的输入端接地屏蔽层反应如何（因为之前没发现有什么明显不同），可是无论GUARD端连接电源大地还是输入线屏蔽层均无反应，然后用X小表测试GUARD接线柱与LO接线柱，竟然不通。但切换时明显可以听到继电器的声音，同时显示屏也有连接提示。马上在切换到后面输入端看看，后面也一样。

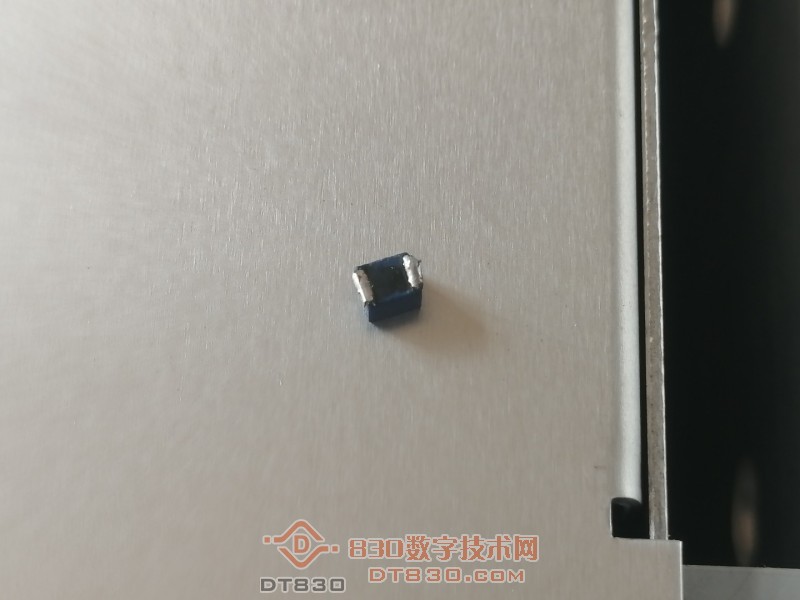

今天上午决定拆开看看，虽然不影响使用（屏蔽层可以手动外面连接）。最坏的可能是继电器触点问题，这个更换也比较麻烦。结果是一个贴片电感开路（内部断开了），很有可能是这个机器之前GUARD端被误当做信号输入端，输入了高压或者当做了电流输入端，输入了大电流导致电感熔断（这个电感承载电流小于100mA）。

看起来不错。。

这是基准用的彩屏？GUARD居然还会不通，等我也测一下我的机器。

43545 发表于 2026-1-2 19:34
这是基准用的彩屏？GUARD居然还会不通，等我也测一下我的机器。

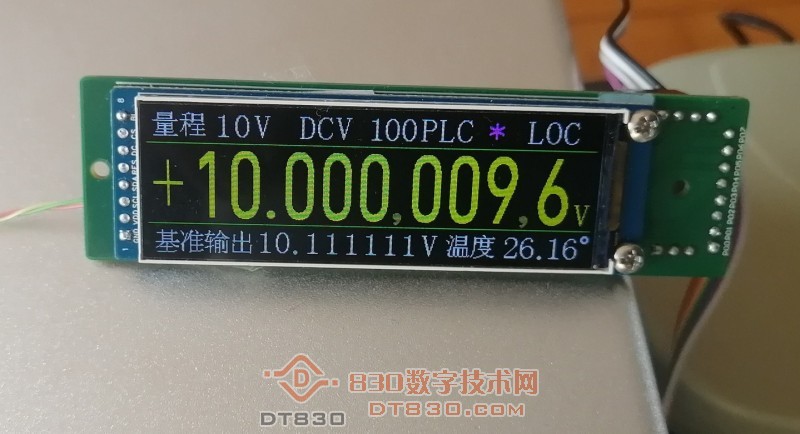

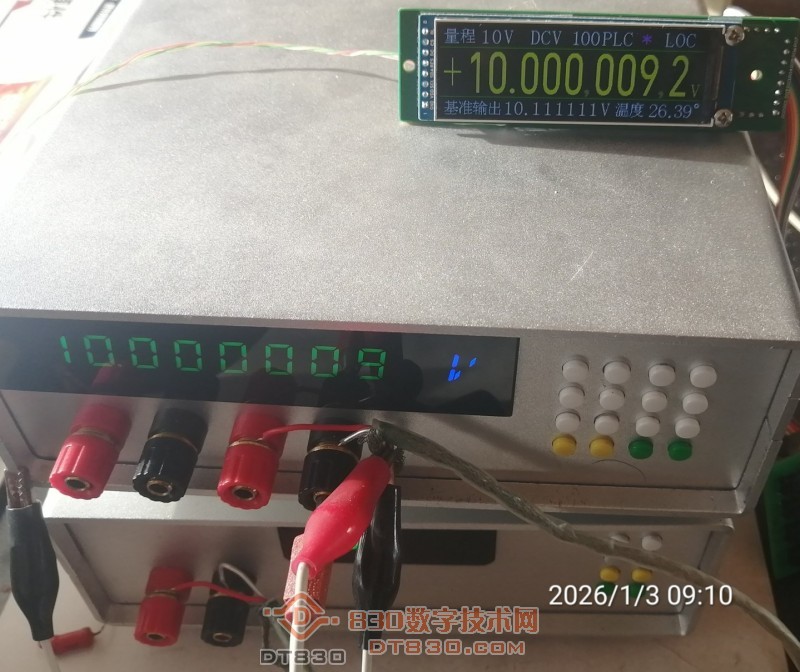

不是基准用的，基准是固定输出显示意义不大。是用于AD7175的，因AD7175现在装在基准壳内，同时AD7175的基准也使用该基准。

谢谢楼主分享。
